红外分辨率 160×120、320×240、384×288 与 640×480实战选型指南

在现代工业检测与预测性维护（PdM）领域，红外热像仪已成为不可或缺的诊断工具。其核心性能指标之一——红外分辨率，直接决定了热图像的细节呈现能力与测温精度。面对市场上多样化的分辨率规格，如 160×120、320×240、384×288 乃至 640×480，如何进行科学合理的选型，是确保检测效率与准确性的关键。本文将从热成像物理原理、国际标准、实际应用场景及北京康高特（KGT）“阳明”系列红外热像仪的技术实践出发，深入探讨不同分辨率的内在价值与量化选型策略，旨在为用户提供清晰的决策路径。

一、红外分辨率的物理基础与成像质量量化

红外热像仪通过探测器阵列捕获物体发出的红外辐射，并将其转化为电信号，*终形成可视化的热图像。分辨率，即探测器阵列中像元（Pixel）的数量，是衡量热像仪细节捕捉能力的首要参数。例如，640×480 的分辨率意味着探测器包含 307,200 个独立像元，远超 160×120 的 19,200 个像元，能够提供更为精细的温度分布图。

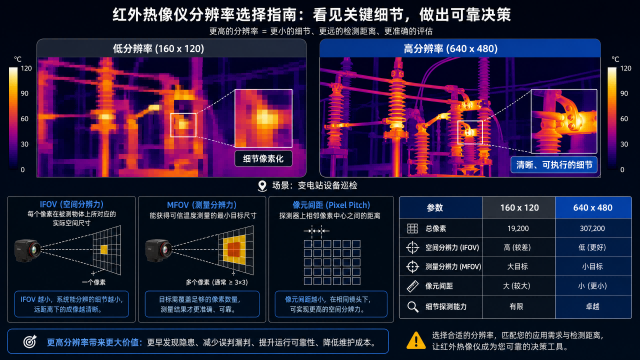

1、空间分辨力（IFOV）与测量分辨力（MFOV）

在红外热成像领域，仅仅关注像素数量是不够的，更需深入理解空间分辨力（Instantaneous Field of View, IFOV）和测量分辨力（Minimum Measurable Feature, MFOV）。IFOV 定义为热像仪单个像元在被测目标上所能覆盖的*小尺寸，其计算公式为：

IFOV = 像元尺寸 / 镜头焦距 × 测量距离

这意味着，在相同测量距离下，分辨率越高的热像仪，其 IFOV 值越小，能够分辨的细节越精细。例如，对于一个 13μm 像元尺寸的探测器，搭配 18mm 焦距镜头，在 10 米距离处，其 IFOV 可能为 1.36 mrad。这表明单个像素对应目标上的 13.6mm 区域。如果目标特征小于此尺寸，则无法被单个像素完全覆盖，导致测量误差。

测量分辨力（MFOV）则更进一步，它指代能够进行准确温度测量的*小目标尺寸。根据国际电工委员会（IEC）相关标准（如 IEC 60601-2-59:2008），为确保测温精度，目标尺寸通常需要被至少 3×3 或 5×5 个像元覆盖。因此，高分辨率热像仪在远距离或对微小目标进行测温时，具有显著优势。例如，在电力设备巡检中，对高压线路上直径仅数毫米的接头进行*测温，低分辨率设备可能因 MFOV 过大而无法满足要求，而高分辨率设备则能提供可靠数据 。

2、热灵敏度（NETD）的协同作用

红外分辨率与热灵敏度（Noise Equivalent Temperature Difference, NETD）是相辅相成的。NETD 衡量热像仪探测微小温差的能力，其值越小，表示设备对温度变化的响应越灵敏。例如，北京康高特（KGT）“阳明”系列红外热像仪具备低于 30mK 的 NETD，意味着它能够检测到 0.03℃ 的微小温差 。当高分辨率与低 NETD 相结合时，热像仪不仅能清晰呈现温度分布细节，还能精准捕捉到细微的温度异常，这对于早期发现设备过热、绝缘老化等隐患至关重要。在某些特定应用中，如建筑节能检测中发现墙体内部的冷桥或渗漏，高灵敏度配合高分辨率能提供更具说服力的证据。

二、不同分辨率的适用场景与性能边界

红外热像仪的分辨率选择，并非简单的像素堆砌，而是对特定应用场景下“探测（Detection）、识别（Recognition）、辨认（Identification）”能力（即 DRI 准则）的量化考量。约翰逊准则（Johnson's Criteria）为评估这些能力提供了理论框架，它通过规定目标在探测器上所需覆盖的*小像素对数量，来量化不同任务的难度 。

1、160×120分辨率：基础探测与广域初筛

160×120 分辨率的热像仪，总像素点为 19,200。这类设备通常具有成本效益高、操作简便的特点，适用于对图像细节要求不高、主要用于广域温度分布初筛的场景。其主要应用包括：

• 建筑节能检测：快速扫描大面积墙体、屋顶，识别明显的冷桥、保温缺陷或渗漏点，进行初步的热损失评估。例如，在住宅或小型商业建筑的年度能耗审计中，160×120 的设备足以发现门窗密封不良、墙体隔热层缺失等宏观问题 。

• 简单电气设备日常巡检：对配电箱、开关柜进行快速预检，判断是否存在明显的过热点。例如，在小型工厂或物业管理中，用于巡查电机、泵等设备是否有异常高温迹象，进行初步的故障定位。

• 地暖及管道堵塞初判：辅助判断地暖管路是否正常工作，或初步定位非关键管道的堵塞区域。

然而，其局限性在于，当目标距离较远或目标尺寸较小时，可能无法提供足够的细节进行*诊断。根据约翰逊准则，要“探测”到一个目标（即发现其存在），可能仅需 1-2 个像素对；但要“识别”出目标类型（如判断是人还是动物），则需要 4-5 个像素对；而要“辨认”出目标具体特征（如识别出人脸），则需要 8 个或更多像素对。160×120 的分辨率在远距离下，往往只能满足基础的“探测”需求，难以进行*的“识别”和“辨认” 。

【实战案例对比：建筑渗漏诊断】在检测一处面积为 50 平方米的建筑外墙渗水点时，站在 15 米外使用 160×120 分辨率的热像仪，屏幕上只能看到一片模糊的低温色块，无法确定渗漏的具体源头和蔓延路径。而当切换到 320×240 分辨率时，不仅低温区域的轮廓变得清晰，甚至能隐约看出水流沿墙体裂缝下渗的细微纹理，为后续的精准修补提供了直接依据。

2、320×240分辨率：工业通用与平衡之选

320×240 分辨率的热像仪，总像素点为 76,800，是目前工业领域应用*为广泛的“黄金平衡点”。它在成本、性能与便携性之间取得了良好的平衡，能够满足大多数工业设备的预防性维护需求。北京康高特“阳明”系列中的 320×240 机型，正是针对此类通用工业应用而设计，兼顾了性能与经济性。其典型应用场景包括：

• 中短距离电力设备巡检：对变压器、开关柜、电缆接头、母线槽等进行常规巡检，能够清晰识别接头松动、局部过载、绝缘老化等引起的温升异常。例如，在 10kV 配电房内，对断路器触点进行检测，320×240 的分辨率足以提供清晰的热图像，辅助工程师进行故障诊断 。

• 机械设备故障诊断：监测轴承过热、电机绕组异常、齿轮箱磨损等机械故障。例如，在生产线上，对高速运转的传送带滚筒轴承进行定期检测，能够及时发现异常温升，避免设备停机。

• 制程控制与质量监控：在注塑、焊接、热处理等工业生产过程中，实时监测产品或模具的温度分布，确保工艺参数稳定，提升产品质量。

• 消防救援辅助：在火灾现场，辅助消防员透过烟雾探测被困人员或火源点，提供比 160×120 更清晰的态势感知。

相较于 160×120，320×240 提供了四倍的像素信息，显著提升了图像清晰度和细节表现力，使得工程师能够更准确地识别故障类型和位置。在许多工业场景中，其 MFOV 能够满足大部分*测温的需求。

【实战案例对比：电力高压巡检】在某 110kV 变电站巡检中，工程师需要在 30 米外检测隔离开关触头的发热情况。使用 160×120 分辨率时，触头在屏幕上仅占据 1-2 个像素，由于“空间分辨力（IFOV）”过大，周围环境的冷背景被平均到了这几个像素中，导致测得的温度远低于实际温度，险些漏判。换用北京康高特“阳明”320×240 机型后，触头占据了 5×5 个以上的像素阵列，不仅清晰呈现了发热点的具体位置，测温数据也跃升了 15℃，准确触发了高温报警。

3、384×288分辨率：进阶检测与细节强化

384×288 分辨率的热像仪，总像素点约为 110,592。这一分辨率介于 320×240 和 640×480 之间，提供了比 320×240 更丰富的细节，同时成本通常低于 640×480。它适用于对图像细节有更高要求，但又无需达到*精度的应用，例如：

• 复杂电路板故障分析：在电子产品研发与维修中，对集成电路板上的微小元器件进行热分析，定位过热芯片或虚焊点。384×288 的分辨率能够提供更精细的温度分布图，有助于工程师进行*诊断。

• 小型精密机械部件监测：对微型轴承、精密传动机构等进行温度监测，捕捉更细微的温升异常，提升故障预警的准确性。

• 气体泄漏初筛（特定气体）：配合特定滤光片，对某些工业气体（如甲烷、SF6）的泄漏进行初步可视化，虽然不如专用气体热像仪，但可作为经济型初筛方案。

• 轨道交通受电弓动态监测：在一定距离下，对高速运行的列车受电弓与接触网的接触点进行热成像监测，评估磨损与发热情况，384×288 能够提供足够的细节进行初步分析。

这一分辨率在许多需要“识别”甚至“辨认”部分特征的场景中表现出色，是 320×240 性能的有效补充。

4、640×480分辨率：高精度诊断与科研级应用

640×480 分辨率的热像仪，总像素点高达 307,200，是目前手持式红外热像仪中的高端配置。它提供了*的图像质量和丰富的细节信息，是进行高精度诊断、科研分析以及远距离观测的理想选择。北京康高特“阳明”系列中的 640×480 机型，正是为满足这些严苛需求而生，其高分辨率配合低 NETD，能够提供*的细节与测温精度 。其主要应用包括：

• 远距离高压输电线路巡检：对 220kV 及以上超高压输电线路、大型变电站设备进行远距离巡检时，640×480 能够确保即使在数百米外也能清晰识别微小缺陷，如套管局部放电、绝缘子串污闪、导线断股等，显著提升了巡检效率和安全性 。

• 微电子研发与质量控制：在半导体制造、微电子封装等领域，对微米级甚至亚微米级目标进行热分析，*评估芯片工作温度、散热性能，以及识别微观缺陷。高分辨率是获取准确数据的必要条件。

• 材料科学研究：在复合材料、新型合金等领域，进行热疲劳、应力分布、缺陷传播等研究，高分辨率热图像能够提供精细的实验数据。

• 航空航天与国防：用于航空器结构缺陷检测、发动机热态分析、以及*事侦察等高精度应用。

• 精细化气体泄漏检测：配合气体滤光片，对工业气体泄漏进行高精度可视化，尤其适用于 VOCs（挥发性有机化合物）等环境监测，能够清晰显示气体羽流的形态和扩散路径 。

高分辨率热像仪不仅提升了图像的视觉质量，更重要的是，它能够提供更小的 IFOV 和 MFOV，从而在更远的距离上实现对微小目标的*测温和故障识别。这在许多关键工业和科研应用中，是确保数据可靠性和决策准确性的基础。

【实战案例对比：微电子 PCB 研发】在研发一款高密度印刷电路板（PCB）时，工程师需要定位一颗尺寸仅为 0603（1.6mm × 0.8mm）的失效贴片电容。使用 320×240 分辨率配合标准镜头，在 0.5 米距离下，整个 PCB 板的局部区域呈现出一片红色的热晕，无法分辨是哪一颗电容在异常发热。当启用北京康高特“阳明”640×480 机型（搭配微距镜头）后，高达 30 万的像素量瞬间将画面“剥丝抽茧”，那颗 0603 电容的轮廓清晰可见，其中心*高温点与边缘的温度梯度都一目了然，直接锁定了故障元器件。

5、视场角（FOV）与分辨率的耦合效应

红外热像仪的性能不仅取决于探测器分辨率，还与所搭配的镜头视场角（Field of View, FOV）密切相关。FOV 决定了热像仪在特定距离下能够覆盖的区域大小。在分辨率固定的情况下，FOV 越大，单个像素对应的实际面积*越大，I F O V 值也越大，图像细节会相对减少；反之，FOV 越小（即长焦镜头），I F O V 值越小，图像细节越丰富，但观测范围会缩小。因此，在选型时，需要根据实际检测距离和目标尺寸，综合考虑分辨率与 FOV 的匹配性。

例如，北京康高特“阳明”系列热像仪支持多种可更换镜头，包括广角镜头（大 FOV，适用于大范围普查）和长焦镜头（小 FOV，适用于远距离小目标检测）。这种灵活性使得用户可以根据不同的检测任务，优化分辨率与 FOV 的组合，从而*大化设备的效能。例如，在对大型设备进行整体扫描时，可选用广角镜头配合 320×240 分辨率进行快速初筛；而当发现可疑区域需要进行精细化诊断时，则可更换长焦镜头，利用 640×480 分辨率进行深度分析，确保每一个细节都无所遁形。

三、北京康高特“阳明”：自研技术与实战价值

北京康高特仪器设备有限公司作为国内的红外热像仪厂家，凭借其深厚的技术积累与自主研发能力，推出了“阳明”手持式红外热像仪。该系列产品不仅在硬件参数上达到了国际先进水平，更在软件算法和用户体验上进行了深度优化，展现了国产红外热像仪的实力。

1、产品型号与核心优势

“阳明”系列提供 320×240 和 640×480 两种红外分辨率机型，旨在覆盖从通用工业检测到高端科研分析的广泛需求。其核心优势体现在：

• 高精度与高灵敏度：全系列 NETD 均低于 30mK，确保了对微小温差的精准捕捉，为早期故障预警提供了坚实基础。

• 多功能集成：集成了 500 万像素可见光相机、激光测距、GPS 定位、多种智能对焦模式（如电动连续激光引导对焦）以及 WiFi/蓝牙无线传输功能。这些功能的整合，极大地提升了现场检测的效率与数据采集的全面性。

• 图像增强技术：采用 MSX®（多光谱动态成像）图像增强技术，将可见光图像的边缘细节实时叠加到热图像上，使得热图像的轮廓更加清晰，便于快速定位和识别目标。此外，画中画、红外与可见光融合等多种显示模式，为用户提供了更直观、全面的现场信息。

• 坚固耐用与人体工程学：设备防护等级达到 IP54，具备良好的防尘防溅水能力，适应恶劣工业环境。轻量化设计（整机重量约 1.0kg）与人体工程学手柄，提升了长时间使用的舒适性与便携性。

2、行业应用与实战案例

北京康高特“阳明”系列红外热像仪已广泛应用于电力、石化、冶金、建筑等多个行业，并获得了用户的认可。例如，在某大型石化企业的设备巡检中，使用“阳明”640×480 机型对反应釜进行检测。通过高分辨率热图像，运维人员清晰地识别出反应釜壁局部保温层脱落导致的异常高温区域，并*测得其表面温度较正常区域高出 15℃。这一发现避免了潜在的设备损坏和生产中断，直接经济效益显著。此案例充分体现了高分辨率热像仪在复杂工业场景下，提供精细化诊断和预防性维护的价值 。

四、实战选型：清晰辨析与决策路径

选择合适的红外热像仪分辨率，是确保检测效能与投资回报的关键。以下提供一套“三步走”的实战选型决策路径，帮助用户清晰辨析不同分辨率的差距，并做出*符合自身需求的明智选择。

第一步：明确检测目标与距离——“看多远？看多小？”

这是决定分辨率需求的核心。首先，评估您*常检测的目标尺寸（例如，一个电缆接头的直径、一个芯片的尺寸、一个管道裂缝的宽度）。其次，确定您通常的检测距离。这两者共同决定了对 IFOV 和 MFOV 的要求。

• 场景一：广域初筛与近距离大目标

• 目标：建筑外墙整体热损失、大型配电柜整体温度分布、近距离电机轴承。目标尺寸通常大于 5cm，检测距离在 5 米以内。

• 分辨率需求：160×120 或 320×240 即可满足基本探测需求。例如，在 3 米距离检测一个 10cm 的目标，160×120 的设备也能提供足够像素覆盖，但细节会相对粗糙。

• 场景二：中距离常规检测与中等目标

• 目标：中压开关柜内部接头、中小型机械设备关键部件、工业炉体局部过热。目标尺寸通常在 1cm 至 5cm 之间，检测距离在 5-15 米。

• 分辨率需求：320×240 或 384×288 是理想选择。例如，在 10 米距离检测一个 2cm 的电缆接头，320×240 能够提供清晰的图像进行识别和初步诊断。北京康高特“阳明”320×240 机型在此类场景下表现均衡。

• 场景三：远距离精细诊断与微小目标

• 目标：高压输电线路塔头接点、微电子元器件、精密化工管道微小泄漏、航空航天材料缺陷。目标尺寸通常小于 1cm，检测距离可能超过 15 米，甚至数十米。

• 分辨率需求：640×480 是必要条件。例如，在 20 米距离检测一个 0.5cm 的高压线夹，640×480 的 307,200 像素能提供足够的细节进行*测温和辨认。相比之下，160×120 的 19,200 像素在此距离下，目标可能仅为几个模糊的像素点，诊断准确率将大幅下降，甚至无法发现故障。北京康高特“阳明”640×480 机型在此类严苛场景下展现出*性能。

第二步：评估故障特征与诊断精度要求——“要多准？要多细？”

不同的故障类型对诊断精度和细节要求不同。微小的温差或细微的结构缺陷，需要更高的分辨率和热灵敏度来捕捉。

• 低精度要求：仅需判断是否存在异常，不追求*温值或细节。例如，判断电机是否运行，有无明显发热。

• 中精度要求：需要识别故障类型，并进行初步的温值分析。例如，区分是接头松动还是绝缘老化。

• 高精度要求：需要*测温，识别微小缺陷，并进行趋势分析。例如，微电子芯片的局部热点分析，材料疲劳裂纹的早期发现。此时，640×480 配合低 NETD 的设备，如北京康高特“阳明”系列，能提供*的诊断信心。

第三步：综合考量预算与投资回报——“花多少？值不值？”

高分辨率热像仪通常意味着更高的采购成本。然而，投资回报率（ROI）应作为更重要的考量因素。一台高分辨率设备可能在一次关键故障的早期发现中，避免数百万甚至千万的停机损失，其价值远超设备本身。

• 预算有限但需通用性：320×240 或 384×288 是性价比较高的选择，能满足大部分工业检测需求。

• 追求*性能与可靠性：对于关键基础设施、高价值设备或科研应用，640×480 的投资是必要的，它能提供更早期的预警和更*的诊断，从而*大化设备运行的可靠性和安全性。

五、结论

红外热像仪的分辨率选择，是技术与应用场景的深度匹配过程。从基础的 160×120 到的 640×480，每一种分辨率都有其独特的价值与适用范围。北京康高特（KGT）以其自研的“阳明”系列红外热像仪，为用户提供了高性能、高可靠性的解决方案，展现了国产红外热像仪在技术创新与市场应用方面的实力。在选型时，建议用户根据上述“三步走”决策路径，平衡检测目标、诊断精度、预算与投资回报等因素，选择*能满足其检测需求的设备，从而*大化红外热成像技术在工业安全与效率提升中的价值。
