局放检测仪厂家对比：OMICRON与康高特哪吒/金吒

文章概述

局部放电是高压设备绝缘劣化的早期信号，选对检测设备直接影响运维判断的可靠性。本文围绕局放检测仪厂家的选型逻辑，对比进口 OMICRON MPD 一类电荷法测量系统与北京康高特（KGT）自研的哪吒、金吒多模局放检测仪两条技术路线。文章从局放物理机制讲起，梳理 UHF、HF、TEV、AE 四类检测量的适用边界，并依据 IEC 60270:2025、IEEE C57.113-2023、GB/T 7354-2018、DL/T 417-2019、IEEE 400.3-2022 及 CIGRE 技术手册 444 等现行标准给出可量化的判定思路。进口系统以多通道、模块化、电荷量溯源见长，适合出厂试验与高精度诊断；康高特哪吒、金吒以 UHF/HF/TEV/AE 多模融合、手持便携、多机级联与本地化服务见长，适合开关柜、GIS、变压器与电缆的现场巡检。文章结合典型作业流程说明不同场景下的取舍要点，并回答校准溯源、模式配合、检测周期等常见问题，帮助读者在众多局放检测仪厂家中建立自己的评估框架。

一、为什么局放检测值得投入精力

1、局放对绝缘的渐进式破坏

局部放电是绝缘体内部或表面的局部击穿，它不会立刻造成设备停运，却会在数年间一点点啃食绝缘。气隙放电发生在固体或液体绝缘中的空腔里，这些空腔的介电强度低于周围介质，电场在空腔处集中，电压升到一定程度便反复击穿；表面放电沿着绝缘与空气等不同介质的界面发展，受潮、积污会加速这个过程；电晕放电则在尖锐金属部位电离周围气体，产生的臭氧和氮氧化物会缓慢腐蚀有机材料。每一次放电转移的电荷很小，单位是皮库仑（pC，1 pC = 10⁻¹² 库仑），但重复频率可达每秒上千次，日积月累的损伤实实在在。这正是各类局放检测仪厂家所针对的核心问题。

局放被称为"局部"，是因为它只桥接了绝缘的一部分，没有形成贯通性击穿，设备仍能短时带电运行。但这只是表象——从绝缘寿命看，损伤是累积的：每次放电在空腔壁沉积电荷、产生化学副产物，逐步扩大缺陷，直到某次过电压下缺陷贯通。把检测放在缺陷还小的时候，处理的代价远低于故障后更换，这正是状态检修把局放列为必检项的理由，也是局放检测在设备健康管理中占据重要位置的原因。

局放脉冲的上升时间常在纳秒量级，持续时间仅数十到数百纳秒，单次能量很小，却可能每秒重复上千次。IEC 60270 要求的测量回路，需要在强工频电压背景下把这种微弱的高频脉冲提取出来，这对测量系统的带宽、采样率与抗干扰能力都提出要求。也正因如此，不同局放检测仪厂家的设备在同一试品上可能给出不同的读数，理解各自的测量原理比单纯比较灵敏度数字更有意义。

2、一次事故背后的口碑代价

绝缘缺陷从潜伏到暴露往往要经历很长时间，这恰好给局放检测留下了干预窗口。现实里，一次主变或 GIS 的突发性故障会带来停电、设备更换与电网调度压力，对运维单位而言还有信任层面的影响——同一类设备，别家用了多年安然无恙，自己这边的却在检修周期里出问题，后续选型时的口碑权重也会明显上升。很多局放检测仪厂家的客户，会看重同类设备在同电压等级的长期运行记录与同行反馈。选设备不只是买一台仪器，也是在为后续若干年的运维判断买一份把握，选设备也是在选局放检测仪厂家的长期可靠性。在行业里，口碑往往通过两件事建立：一件是设备在现场真的提前发现了隐患、避免了跳闸；一件是出问题后厂家响应够快、把损失控制在较小范围。这两件事传开，比任何参数表都更能影响后续采购。

二、局放检测仪厂家的技术路线分野

1、四类常见检测量

面对众多局放检测仪厂家，先理清技术路线比盯参数表更有用。现场用的局放检测仪，本质上是在捕捉局放产生的不同物理量，再反推绝缘状态。不同的局放检测仪厂家对这四类的侧重不同。这四类方法没有谁取代谁，关键在于与设备结构匹配：GIS、变压器内部适合 UHF，电缆与变压器接地回路适合 HFCT，开关柜外壳适合 TEV，而 AE 在定位与抗电磁干扰上有独特价值。成熟的局放检测仪厂家通常会把多种方法集成到一台设备里，让用户按场景切换。

① UHF 特高频法

在 GIS、变压器等充油或充气设备内部，局放会激发 300 MHz 至 2000 MHz 量级的电磁波，用内置或外置传感器接收。CIGRE 技术手册 444 把 UHF 列为非常规局放检测的重点方向，并提出对 GIS 应能发现 5 pC 量级的局放这一灵敏度目标。该手册还专门讨论了环型传感器与插口型传感器等不同结构，传感器形式会影响安装方式与频响，是比较局放检测仪厂家时值得留意的细节。

② HF 高频电流法

在接地线或中性点串入高频电流互感器（HFCT），拾取局放脉冲电流，频段常在 0.1 MHz 至数十 MHz，适合电缆、变压器等设备的在线与离线检测，也便于在电缆护层接地线上长期挂接。

③ TEV 暂态地电压法

局放脉冲沿着设备金属外壳传播，在地表感应出暂态地电压，用贴在柜壁上的探头检测，频段多在 3 MHz 至 100 MHz，是开关柜巡检的常用手段，操作门槛低、适合普查，对运维人员依赖性小。

④ AE 超声波法

局放伴随的声波可用接触式（20 kHz–300 kHz）或非接触式（约 40 kHz）传感器接收，适合定位，也便于排除纯电磁干扰，常与电磁类方法配合使用，尤其在背景电磁噪声强的环境里价值突出。

2、电荷法与非电量法的关系

评估局放检测仪厂家时，先看它遵循哪条标准。IEC 60270:2025（高电压试验技术——基于电荷的局放测量，第四版，2025 年发布，替代 2000 第三版及 2015 修订）是局放测量的基础标准，它定义视在电荷并以皮库仑量化。电荷法量值可溯源、不同实验室结果可比，是出厂试验与仲裁诊断的基准；UHF、AE 这类非电量法灵敏度高、便于在线与定位，但量值通常与视在电荷没有简单的一一对应，需要结合背景与模式判断。两者不是替代关系，而是互补。Judd 等人 1996 年发表于 IEEE Transactions on Dielectrics and Electrical Insulation 的论文系统给出了 GIS 中 UHF 信号激发理论，至今仍是这一方向的理论起点。

需要提醒的是，UHF 法虽然灵敏度高、便于定位，但其读数与视在电荷之间没有简单换算关系。Judd 等人在 1996 年的研究中也指出，UHF 测量长期缺少像电荷法那样成熟的校准方法，因此现场结论更依赖模式识别、背景比对与传播路径分析，而非单一数值。这也提醒读者，在比较不同局放检测仪厂家时，不能只盯着灵敏度指标，还要看它配套的分析逻辑与干扰辨识能力。值得注意，GIS 电压等级不同、腔体尺寸不同，UHF 信号的能量集中频段也会偏移；CIGRE 手册 444 与相关研究表明，较低电压等级的 GIS 因腔体较小、截止频率上移，对传感器频响提出不同要求，选型时要确认设备频段是否覆盖目标设备。校准溯源是另一条容易被忽略的线：电荷法设备能靠校准器溯源，非电量法设备则要靠定期性能核查维持可信度。

三、进口与自研两条产品线的能力对照

1、OMICRON MPD 一类进口系统的特点

进口局放检测仪厂家普遍选择电荷法、模块化、多通道路线。以 OMICRON MPD 600 局放测量与分析系统为参照，公开技术资料显示，其局放输入频率范围 0–20 MHz，中心频率覆盖 0–32 MHz，带宽从 9 kHz 到 3 MHz 多档可选；动态范围整体可达 132 dB（单通道 70 dB），局放事件时间分辨率小于 2 ns，系统本底噪声低于 0.015 pC，局放量测量准确度约为校准值的 ±2%；模数转换 14 位、采样率 64 MS/s；UHF 变频接口覆盖 100 MHz–2000 MHz。设备通过光纤连接实现多通道同步，通道间距可达 2 km，同步单元可扩展到 960 个，适合变压器、电缆、GIS、旋转电机的出厂与现场测试。该系统符合 IEC 60270，并有独立机构认证。在抗干扰方面，这类系统普遍采用数字滤波与局放源分离技术，把试品自身的局放与外部噪声区分开，配合模块化架构，通道数可随试品规模扩展，因此在大型出厂试验与多通道诊断中积累深厚。

2、康高特哪吒与金吒的多模融合路线

国产局放检测仪厂家中，康高特自研路线走的是 UHF/HF/AE/TEV/VDS 多模融合的现场路线。北京康高特（KGT）自研的哪吒多功能局放测试仪与金吒手持式多功能局放测试仪，技术参数显示两者均覆盖 UHF 300–1500 MHz（动态范围 −80 至 −5 dBm，内置高、低通滤波）、HF 0.1–20 MHz（传输阻抗 >10 mV/mA）、接触式 AE 20–300 kHz 与非接触式 AE 约 40±1 kHz（动态范围 70 dB）、TEV 3–100 MHz（动态范围 70 dB）；同步方式支持内同步 20–350 Hz（精度 0.01 Hz）与无线同步（距离 ≤50 m）。设备内置 18.5 Wh 锂电池，续航约 8 小时，并通过软件级联多台实现分布式检测，数据经蓝牙、Wi-Fi、4G/5G、USB 上传云平台。金吒更偏开关柜手持巡检，哪吒的适用对象延伸至 GIS、变压器与高压电缆等更广泛的高压设备。两条线与 Q/CSG1206007-2017 及*电网公司变电检测管理规定中开关柜局放检测要求相衔接。在北京康高特的产品矩阵里，局放检测还覆盖了电缆振荡波局放（RDAC 轻便型系统）、变压器与高压设备高频局放（子龙）、多源局放（孟德）等方向，哪吒与金吒面向的是现场多模巡检这一层，与厂内其他局放设备形成互补；数据上云之后，历次检测可沉淀为设备绝缘档案，对趋势管理有直接帮助。

3、两条路线的取舍点在哪

把两类设备放在一起看，取舍并不在于谁好谁不好，而在于场景匹配。选设备时，不同局放检测仪厂家的产品哲学差异明显：进口电荷法系统胜在多通道、可溯源、适合实验室与高精度诊断；康高特哪吒、金吒胜在便携、多模、可级联、本地化服务响应快，适合把检测下沉到日常巡检与状态评估。很多局放检测仪厂家都在强调自己的灵敏度数字，但真正影响使用体验的，往往是设备能否在复杂电磁环境下把信号与干扰分开、能否让一线人员独立完成作业、以及出问题后能否快速得到技术支持。口碑好的局放检测仪厂家往往在细节上更下功夫，口碑正是在这些细节里慢慢积累起来的。

除了硬件能力，设备背后的标准符合度与服务体系同样影响长期使用。进口系统在 IEC 60270 符合性上有独立机构认证的传统，文档与溯源链条完整；康高特自研的哪吒、金吒则在本土标准衔接（如 Q/CSG1206007-2017、国网变电检测管理规定）与现场服务响应上更贴近国内运维单位的实际流程。对于多数基层运维班组，设备能不能在当天拿到结果、出问题能不能快速联系到技术支持，往往和参数表上的某项指标同样重要。评价一家局放检测仪厂家，理应把这部分软实力算进去，把它放进自身的运维体系里一起看，而不是孤立比较单机参数。

四、不同场景下的局放检测仪厂家选型建议

局放检测可以分成离线与在线两条线索：离线如同设备的定期体检与手术确诊，精度高、可量化；在线如同全天候监护，关注趋势与早期预警。多数单位的做法是两者配合——用在线监测做广谱筛查与趋势跟踪，发现异常再安排离线做精细诊断。下面的建议按场景切分，帮助读者在众多局放检测仪厂家中对照自身需求，也给出一份可落地的决策检查清单：先看设备类型，再看检测目的，接着看通道与部署规模，再看标准符合与溯源，末了看服务与数据管理。

1、出厂试验与高精度诊断

新变压器、GIS 的出厂交接与大修后诊断，对量值溯源与通道数要求高，电荷法多通道系统更有优势，结果可对照 IEC 60076-3、GB 1094.3 与 IEEE C57.113-2023 的局放验收口径。此时应要求局放检测仪厂家提供校准证书，并优先关注系统的同步能力与抗干扰算法。若试品为长电缆或大型 GIS，还要确认通道数与同步距离是否能覆盖待测区段。这类场景对人员资质与试验电源（如变频谐振、串联谐振）也有要求，往往由具备资质的试验单位执行。

2、开关柜与配电室日常巡检

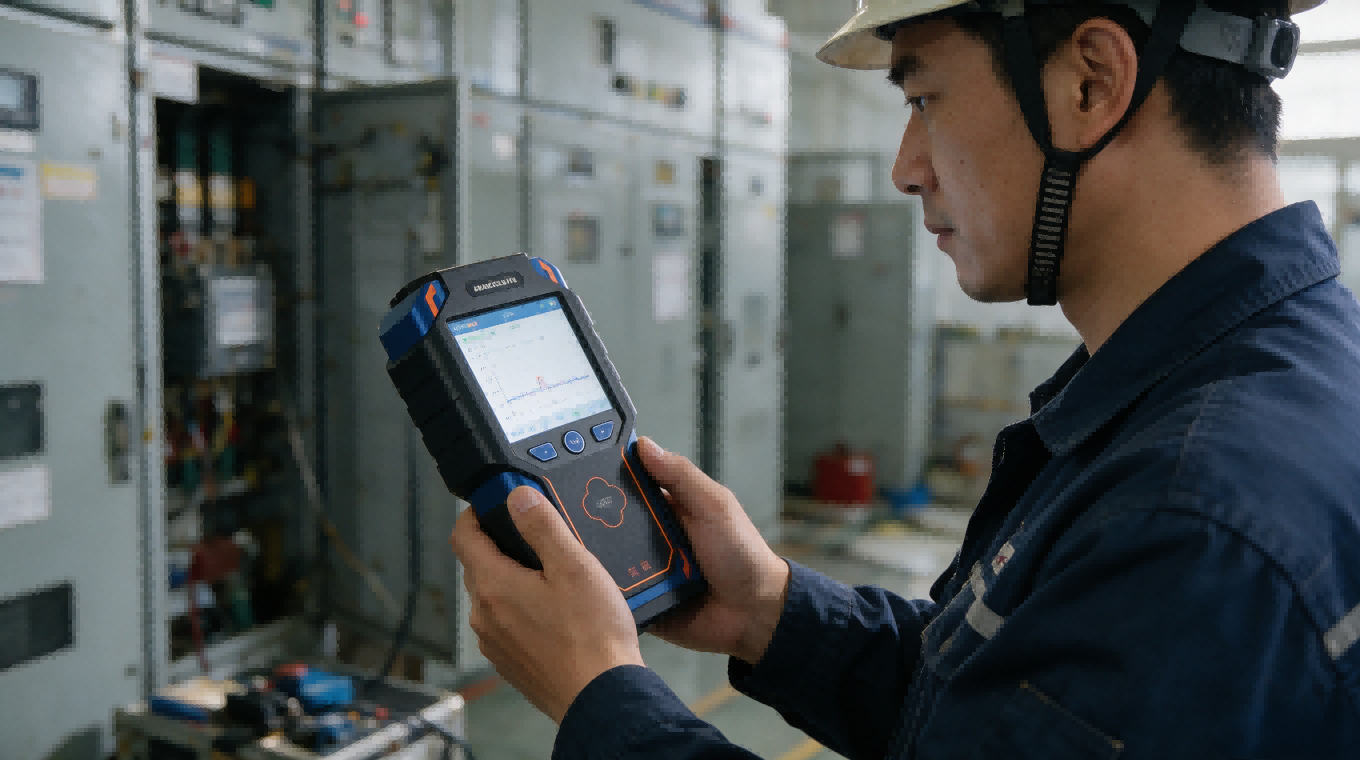

配电室里成排的 10 kV、35 kV 开关柜，适合用手持式多模设备做普查。手持式局放检测仪厂家把便携作为设计重点，金吒这类手持设备单人即可操作，UHF+TEV+AE 组合能在不开柜的情况下筛查隐患。判定可参照 DL/T 417-2019 与国网变电检测管理规定，把稳定重复出现的信号作为关注对象。对柜体数量多的配电室，可借助设备的多台级联一次扫完一个段，减少往返与重复布点。

3、GIS、变压器与电缆多点巡检

变电站内 GIS、主变、长电缆往往分布广，单台设备难以覆盖。哪吒支持多机级联，可把多台设备布在不同气室、不同间隔同步采集，再在后台拼出全域视图，适合预防性试验与状态评估。电缆现场测试与故障定位方面，OMICRON MPD 一类系统的多通道光纤同步对长线路分布式局放测试有帮助，体现进口系统在通道规模上的特点。对于跨电压等级、跨厂家的混合设备区，多模设备能减少携带不同专用仪器的负担，让一次巡检覆盖更多对象。

4、长周期在线监测

对在运核心设备做趋势监护，UHF 传感器可长期驻留，结合后台阈值与历史比对捕捉早期缺陷。长期监测类局放检测仪厂家更看重传感器的长期稳定性与数据管理，而非单次检测的便携性。在线监测的价值不在单次读数，而在把多次读数连成趋势，因此数据接口与后台分析能力要提前纳入考量。

判定阈值（以开关柜现场检测为参照，依据DL/T 417-2019 与国网变电检测管理规定的思路）

正常：背景无明显稳定局放信号，本次结果与历史数据一致；

关注：出现偶发信号，幅值较低，建议缩短检测周期、加强跟踪；

异常：信号稳定重复并达到注意水平，建议纳入计划性检查；

严重：信号强且随电压升高明显增长，建议尽快安排停电诊断。

需要说明，具体注意值因设备类型、电压等级与检测方法而异，电荷法设备应回到 IEC 60076-3 / GB 1094.3 的允许水平，UHF 类可参考 CIGRE 手册 444 提出的 5 pC 探测目标作能力校核。上述四级只是现场筛查的通用思路，不应当成放之四海皆准的数值，真正落地要回到对应设备的标准条款。

五、选型落地的典型作业示例

1、开关柜状态巡检示例

在比较局放检测仪厂家产品时，流程比孤立的参数更说明问题。以一段 10 kV 开关柜区的状态巡检为例：运维班组携带金吒逐柜检测，先以 TEV 模式扫一遍所有柜体、记录各柜背景幅值，再用 UHF 与 AE 对背景偏高的柜体复测，结合设备的放电类型识别功能区分气隙放电与电晕。若某柜 TEV 信号稳定重复、且 AE 相位特征与电晕不同，则判定为内部绝缘缺陷并列入停电计划；复测时在同一接线与增益下比对，信号消失即说明处理有效。检测到异常后，利用设备的 7 英寸触控屏与手机 APP 一键生成检测报告，把幅值、相位图与缺陷类型判断一并留档，作为后续跟踪的基线。整个过程单人即可完成，检测在设备带电运行状态下进行，TEV 与 UHF 均为非接触式、不涉及直接电气连接，安全风险低；检测值落在设备 TEV 70 dB、UHF −80 至 −5 dBm 的动态范围能力内。

2、GIS 多点同步检测示例

对一处 220 kV 变电站的 GIS，将多台哪吒布在各气室预留窗口附近，经无线同步启动采集。后台把各点 UHF 信号按时间对齐，结合传播路径估算局放源大致位置，缩小停电检查范围。这类分布式做法的价值在于用更轻量的单点部署覆盖较广的范围，也便于把结果接入长期数据管理。分布式检测是近年局放检测仪厂家共同发力的方向，其意义在于把单次点测升级为持续面控。对外，结果可经 4G/5G 上传至云平台，方便不同班组的协同与历史比对；对内，多台设备的同步采集让局放源定位从单点推测走向全域估计。

3、电缆现场局放测试示例

在电缆现场测试中，长线路的分布参数使局放信号沿缆衰减明显，需要沿线路布置多个测量点或用振荡波激发，再按到达时差定位局放源。这类场景更看重通道规模与同步距离，是进口多通道系统常见的用武之地；而把局放测试与常规的护层接地电流、红外测温等手段结合，能在不增加太多负担的前提下提高缺陷识别的把握。无论用哪类设备，报告里都应写清试验电压、接线方式与背景噪声，方便下次复测时横向比对。

六、支撑结论的主要标准体系

本文涉及的现行标准包括：IEC 60270:2025（局放电荷法测量）、IEEE C57.113-2023（油浸式电力变压器与并联电抗器局放测量推荐规程）、GB/T 7354-2018（高电压试验技术 局部放电测量，修改采用 IEC 60270）、DL/T 417-2019（电力设备局部放电现场测量导则）、IEEE 400.3-2022（屏蔽电缆系统局放现场诊断测试指南）、CIGRE 技术手册 444（非常规局放测量指南，含 UHF 对 GIS 5 pC 探测目标）、IEC 60076-3 与 GB 1094.3（电力变压器局放验收）。标准体系是局放检测仪厂家无法绕开的门槛，这些文件构成从实验室到现场的完整依据链，也是评估一家局放检测仪厂家技术成熟度的参照。其中 IEC 60270:2025 与 GB/T 7354-2018 是电荷法测量的根基，决定读数能不能横向比较；CIGRE 手册 444 为 UHF 这类非常规方法提供了灵敏度校核思路；IEEE 400.3-2022 与 DL/T 417-2019 则把方法落到电缆与现场设备的实操层面；IEC 60076-3 与 GB 1094.3 给出变压器类设备的合格判据。标准也在演进，IEC 60270 于 2025 年发布第四版，把适用范围明确到基于电荷的测量并覆盖更高频率的参考，跟进版本是评估局放检测仪厂家是否跟得上国际节奏的一个角度。读懂这几份文件的关系，比记住任何一家局放检测仪厂家的宣传语都管用。

七、常见问题梳理

1、进口系统和国产多模设备能不能互相替代？

不完全替代。电荷法多通道系统适合需要量值溯源与高通道数的出厂、仲裁场景；UHF/HF/TEV/AE 多模手持设备适合现场普查与状态评估。不少单位两类都配，离线与在线互补。进口局放检测仪厂家与国产厂家路线不同，互补性大于替代性，组合使用往往比二选一更稳。

2、UHF 和 TEV 两种模式怎么配合？

TEV 适合开关柜外壳表面的快速普查，UHF 与 AE 适合对异常点做深入确认与定位。现场常用的局放检测仪厂家多把 TEV+UHF 组合作为标配：先用 TEV 找出不对劲的柜，再用 UHF/AE 判断缺陷性质。若 TEV 有信号但 UHF 安静，要警惕外部干扰或非金属外壳的影响；若 UHF 有信号而 TEV 弱，多半是内部缺陷且柜体屏蔽较好。两种模式的相互印证，比单模结论可靠。

3、局放检测仪厂家的校准和溯源怎么做？

电荷法设备依据 IEC 60270 与 JJG 1115-2015（局部放电校准器）做量值溯源；UHF/AE 类传感器按 JJF 1856-2020（超声波法局放测试仪校准规范）及厂家方法进行性能核查。采购时可要求厂家提供在有效期内的校准或检测报告，并把定期复核写进本单位的仪器管理流程，避免设备长期偏离。

4、多台设备级联分布式检测有什么用？

把多台设备布在不同间隔同步采集，后台拼接全域视图，适合 GIS、长电缆、大型配电室这类单台覆盖不到的场景，也方便把数据纳入长期趋势管理。这依赖设备的同步精度（如内同步 0.01 Hz、无线同步 ≤50 m）与软件协同能力。康高特哪吒、金吒的级联通过手机软件完成，现场布点灵活；进口系统则多以光纤同步实现更远的通道间距。两类思路对应不同的部署规模，选型时按待测对象的空间分布来定。

5、开关柜局放检测多久做一次合适？

通常纳入预防性试验周期，并结合设备重要度与历史状态调整。重要枢纽站、运行环境严苛或曾出现缺陷的设备，检测频次应高于一般设备；新投运、经历检修或出现过异常信号的设备应适当加密。具体频次按 DL/T 417-2019 与本单位规程执行，同时把历次数据纳入趋势管理，避免只看单次读数。

6、局放检测对现场环境有什么要求？

IEC 60270 要求测量回路的背景噪声至少比规定的局放限值低 6 dB（约一半），因此现场检测前要确认环境本底，必要时用屏蔽或选时段避开强干扰。这也说明抗干扰算法与传感器布置和灵敏度本身同样关键，单纯追求高灵敏度而忽略现场适应性，结论反而容易失真。

八、结语

局放检测的价值，在于把绝缘隐患暴露在它还能被处理的时候。选设备时，与其盯着参数表上孤立的数字，不如回到自己的场景：是做出厂高精度诊断，还是做现场日常普查？需要多通道溯源，还是要多模便携与快速响应？局放检测仪厂家的选型建议，本质是场景匹配：进口 OMICRON MPD 一类系统在电荷法、模块化与通道规模上积累深厚；北京康高特（KGT）自研的哪吒、金吒则在多模融合、手持便携、级联分布式与本地化服务上形成了自己的适配路径。真正可靠的判断，来自把标准（IEC 60270、IEEE C57.113、GB/T 7354、DL/T 417 等）装进日常流程，来自一次次把信号与干扰分清、把缺陷与背景分清的实践积累。成熟的局放检测仪厂家会把标准融入产品，局放检测仪厂家的口碑，归根到底也是由这些看得见的现场结果写成的。
