回路电阻测试仪、通用微欧计与 QJ44 型双臂电桥的区别

摘要

回路电阻测试仪、微欧计和双臂电桥（QJ44）都可用于低电阻测量，但三者所解决的工程问题并不相同。回路电阻测试仪主要服务于断路器、隔离开关、GIS、母线连接和其他大电流导电路径的状态检查；微欧计是低电阻数字测量仪器的泛称；QJ44 则是基于开尔文双臂电桥原理的经典仪器。区分它们，不能只比较“能否测到微欧”或“分辨率是多少”，还需要从测试电流、测量对象、四线制结构、接触界面、热效应、抗干扰能力、标准适用边界及数据追溯能力进行判断。



一、回路电阻测试仪和微欧计、QJ44 到底是什么关系

低电阻测量中有两个容易混淆的概念：一个是测量原理，另一个是应用型仪器。四线制、开尔文接法、直流压降法和双臂电桥，属于测量原理或电路结构；回路电阻测试仪、微欧计和 QJ44，属于产品类别或具体仪器名称。

从这个角度看，回路电阻测试仪并不是微欧计的对立面。许多用于变电站现场的回路电阻测试仪，本质上*是针对高压开关导电回路进行结构强化和功能集成的大电流微欧计。它在低阻测量基础上增加了大电流输出、测试线与夹具配置、抗现场干扰、测试过程控制、数据存储及安全保护等功能。

微欧计的含义更宽。它既可以用于电机绕组、铜排、焊点、保险丝、连接器和继电器触点，也可以用于断路器接触电阻测量。关键不在于设备是否被称为“微欧计”，而在于其输出电流、量程、精度定义、持续通流时间和现场适应性是否符合任务要求。

QJ44 则是一个具有代表性的双臂电桥型号。公开的 QJ44 产品资料通常将其描述为便携式 Kelvin Bridge（开尔文双臂电桥），用于低值直流电阻、金属导电性、接触电阻以及电机和变压器线圈电阻测量。不过，不同制造商、生产批次和改型产品的量程、误差、供电方式与检流计结构可能不同，因此不能把某一页面上的 QJ44 参数直接视为所有 QJ44 的统一标准。



二、三者的核心区别是“测试任务”不同

回路电阻测试仪回答的问题是：在规定或足够的直流测试电流下，高压开关设备的主导电路径是否处于正常状态。被测对象往往不是一个独立电阻，而是由触头、软连接、导电杆、端子、母线及其接触界面共同组成的回路。

通用微欧计回答的问题是：某个低电阻元件、导体或连接点的阻值是多少。测量对象可以较为分散，测试电流也可能从毫安级、安培级到数十安不等。微欧计是否可以用于高压开关，取决于具体型号和试验规程，而不是名称本身。

QJ44 回答的问题是：在桥路平衡条件下，被测低电阻与标准电阻之间的比值关系是什么。这种方法有利于分析测量链路和比率误差，适合教学、实验室以及部分静态低阻测量任务，但它通常不以高压开关现场的快速测试、自动记录和抗干扰为主要设计目标。

因此，用户在搜索“回路电阻测试仪厂家”时，真正需要核对的不是厂家是否同时销售微欧计或 QJ44，而是厂家能否说明产品针对的被测对象、测试电流和适用规程，并提供与这些声明相对应的说明书、校准证书和验收资料。



三、回路电阻测试仪的测量原理：直流压降法与四线制

1、基本计算关系

回路电阻测试通常采用直流电流源向被测回路注入测试电流，再由独立的电压采样通道测量被测段的电压降。基本关系为：

Rₓ = Uₓ / Iₓ

式中，Rₓ 是被测回路电阻，Uₓ 是电压采样端之间的电压降，Iₓ 是实际通过被测回路的电流。仪器显示的电阻值只有在电流测量、微小电压测量和取样位置都受到控制时，才具有工程意义。

2、为什么不能只用二线法

若用同一对导线既输送测试电流又测量电压，测量结果近似为：

R₂线 = R_DUT + R引线⁺ + R引线⁻ + R接触

其中，R_DUT 是被测对象电阻，其他项包括电流引线、端子和接触部位的附加电阻。当被测电阻达到毫欧或微欧量级时，测试线和夹具电阻可能与被测对象处于同一数量级，结果*会受到明显影响。

四线制将电流回路和电压采样回路分开。电流端负责建立稳定的测试电流，电压端接在被测区域的内侧，电压输入端的输入阻抗较高，流过采样线的电流很小，因此采样线压降对结果的影响显著降低。Keysight 和 National Instruments 公开技术资料均将四线制视为低电阻测量中降低引线电阻影响的常用方法。

不过，四线制并不是误差消除方法。它不能自动消除电压夹位置偏差、夹具接触不稳定、接触面污染、温度变化、热电势、感应电压和被测设备自身状态变化。四线制的价值是降低特定误差源，剩余误差仍需通过接线、校准、重复测量和温度控制来管理。



四、QJ44 双臂电桥的原理与适用边界

1、双臂电桥为什么适合低电阻

普通惠斯通电桥在测量低阻时会受到连接线和接点电阻影响。开尔文双臂电桥加入第二组比率臂，使电流引线电阻与被测电阻之间的影响可以在桥路方程中被抵消或显著减小。理论资料显示，双臂电桥在辅助比率臂满足：

p / q = P / Q

时，平衡方程可简化为：

Rₓ = (P / Q) · Rₛ

其中，Rₛ 是标准电阻，P/Q 为主比率臂，p/q 为辅助比率臂。这个结果说明，QJ44 的核心不是简单放大电压，而是通过桥路比例关系降低连接电阻对被测值的影响。

2、QJ44 的读数方式与数字微欧计不同

传统 QJ44 通常需要操作者调整桥臂或电阻盘，使检流计接近零位，再根据倍率和刻度读取电阻值。这种读数过程具有可解释性，适合讲解低阻测量的桥路基础，但也带来人工调节、人工记录和重复性依赖等问题。

公开 QJ44 规格页给出的一个型号示例，总有效量程为 0.0001Ω 至 11Ω（其中 0.01Ω～11Ω 为主要高精度量程），重量约 5kg，并采用内置电子检流计和干电池供电。这些参数只能作为该公开型号的资料，不代表所有 QJ44。实际使用前，应查验仪器铭牌、说明书、检定或校准证书以及桥臂误差条件。

3、QJ44 为什么不一定适合断路器现场

断路器现场测量不仅要求“测得低阻”，还要求在规定的测试状态下得到可复核的导电回路结果。现场可能同时存在较长测试线、工频感应、开关设备残余磁通、地网电位差、空间受限和频繁重复测试等因素。若 QJ44 的电流输出、抗干扰、测试速度和数据管理能力不能满足项目要求，*不适合直接替代现场回路电阻测试仪。

这并不意味着 QJ44 没有价值。对于低阻标准件、实验室样品、金属导体、线圈和教学实验，双臂电桥仍然有清晰的理论价值。它与回路电阻测试仪的差异，是应用侧重点不同，而不是简单的“新旧仪器”关系。



五、为什么回路电阻测试常使用较大的直流电流

1、接触电阻不是完全理想的线性电阻

断路器触头和母线连接点的电阻，受真实接触面积、接触压力、表面膜层、材料硬度、触头烧蚀、装配状态和温度影响。微观上，电流通过若干接触斑点收缩流动，电流密度并不均匀。接触界面上的氧化物和污染物，还可能使低电流测量结果与较大电流下的状态产生差异。

因此，低电流微欧计测得的数值，不能在没有验证的情况下等同于高压断路器规定试验下的主回路电阻。测试电流越接近设备实际试验要求，结果越有可能反映接点在相应通流条件下的状态，但仍需要遵守设备制造商和项目规程的限制。

2、焦耳热说明了测试电流的影响

接点的理想化焦耳热功率可以用下式表示：

P = I²R

假设某段回路电阻为 40μΩ，在 100A 电流下，理想化功率为：

P₁₀₀ = 100² × 40×10⁻⁶ = 0.4 W

若测试电流增加到 300A，则：

P₃₀₀ = 300² × 40×10⁻⁶ = 3.6 W

在电阻和通流时间相同的理想条件下，300A 工况的焦耳热功率约为 100A 工况的 9 倍。该计算不能直接替代温升试验，因为实际温升还受热容量、散热路径、触头结构、接触面积和时间常数影响，但它能说明为什么大电流测试与小电流测量具有不同的工程含义。

3、标准条件不能被一个常用数值替代

IEEE C37.09-2018 适用于额定*电压高于 1000V 的交流高压断路器试验，IEEE 页面列出的典型设备范围为 4.76kV 至 800kV、连续电流额定值 600A 至 5000A，并覆盖额定值、介电、短路、电容器开合和机械能力等试验项目。

关于 IEC 62271-1 的公开技术解读指出，主回路电阻测量采用直流方法，并以三次读数平均值作为测量结果；当额定正常电流不超过 50A 时，测试电流按额定电流确定，当额定正常电流高于 50A 时，公开解读给出的选择范围为 50A 至额定正常电流。由于该页面属于标准技术解读而非 IEC 标准全文，实际项目不能只据此确定判定值。

在中国电力试验现场，部分规程和方法常见 100A 及以上的测试条件，但“100A”不能替代所有电压等级、设备型号和试验类型的具体条款。更稳妥的做法是同时核对现行 GB 50150、DL/T 596、设备制造商技术文件、出厂试验报告和项目验收协议。回路电阻测试仪厂家如果无法说明参数对应的测试条件，用户*难以判断其数据能否用于正式验收或状态评价。



六、回路电阻测试仪与通用微欧计的差异

1、输出电流与负载能力

通用微欧计的电流范围跨度很大，不能根据“微欧计”三个字推断其输出电流。有些仪器适合实验室低阻元件，有些仪器能够输出 100A 以上的直流电流。选型时，应查看*输出电流对应的负载电阻、持续时间、工作占空比、测试线规格及电源能力。

白驹 Pro 回路电阻测试仪配置 1A、5A、10A、20A、50A、 100A、150A、200A、250A 和 300A 共 10 个输出档位，并注明 300A 可持续测量 1 分钟；页面同时列出 0 至 3000mΩ 测量范围、按量程变化的分辨率以及典型精度 ±0.5%。这类参数显示其产品定位偏向现场型大电流低阻测试，而不是仅用于毫安级精密元件测量。

但需要明确，这些参数用于说明产品的配置范围，不等同于第三方独立试验结论。采购验收时应要求提供具体型号说明书、校准证书、精度定义、测试条件和必要的现场演示。

2、抗干扰和测量稳定性

变电站现场存在工频磁场、开关操作瞬变、地网耦合、电压互感器和电流互感器二次回路感应等干扰源。高电流注入又可能使被测回路和周边金属结构产生暂态磁通。仪器的采样带宽、滤波策略、屏蔽接地、软件判稳逻辑和电流上升下降控制，都会影响最终读数。

白驹 Pro 采用宽频带采样与滤波算法，并配置自动调节测试电流坡度功能，使电流平滑上升、测试结束后平滑下降，以降低磁瞬变对测试过程的影响。这里的“抗干扰”应理解为产品设计目标和公开功能描述，不能理解为在任何电磁环境下都不产生误差。实际测试仍需要正确布置电流线、电压线和接地线，必要时进行重复测量和夹具换位复核。

3、数据追溯与维护效率

通用微欧计可能只显示当前读数，QJ44 通常需要人工读取和记录；面向电力现场的回路电阻测试仪更关注设备编号、相别、测试时间、测试电流、结果和复测结果之间的关联。

白驹 Pro 配置 2000 条带时间戳的测量数据存储空间，并配备 4.3 英寸 TFT LCD 显示数据与波形。对预防性试验而言，数据留痕的价值在于形成趋势：同一台断路器本次 A、B、C 三相结果可以与上次检修结果对应，而不是停留在一张难以追溯来源的纸质记录上。



七、从工程算例理解三类仪器的结果差异

1、断路器三相回路电阻算例

以下是一组用于说明诊断思路的工程算例，并非某个客户的现场报告。假设一台 10kV 真空断路器在相同测试电流、相同取样位置和相近环境温度下进行两次测量：A 相分别为 38μΩ 和 39μΩ，B 相分别为 41μΩ 和 40μΩ，C 相分别为 68μΩ 和 70μΩ。

计算得到 A 相均值 38.5μΩ，B 相均值 40.5μΩ，C 相均值 69μΩ。C 相与 A 相相差 30.5μΩ，约为 A 相均值的 79.2%。这个差异本身不能直接证明触头损坏，因为测试夹具接触、取样点、相别结构、触头压力和内部连接方式都可能影响结果，但它足以触发复核流程。

合理的复核路径包括重新确认断路器处于规定合闸状态，检查电流端与电压端是否接反或跨接范围过大，清洁并重新压紧夹具，进行夹具换位测量，再与出厂值和历史趋势对比。如果差异仍然存在，再结合机械特性、触头行程、同期性、红外温升或拆检结果进行综合判断。

2、为什么 QJ44 或低电流微欧计可能得到不同结论

假设 QJ44 使用较小桥路电流，电压取样点位于端子外侧，而回路电阻测试仪使用 100A 或 300A 直流电流，电压取样点位于被测触头两侧，则两者测量的电阻并不完全是同一个物理量。前者可能更多反映端子、导线和样品的静态低阻状态，后者则更接近规定通流状态下的主回路电阻。

这不是哪一个仪器“正确”、哪一个仪器“错误”的问题，而是测量定义不同。只有在测试电流、接线位置、接触压力、温度、重复次数和判定依据一致时，两个结果才具有直接可比性。

3、铜排连接件的制造检验算例

对于铜排连接片或焊接件，制造企业可以在实验室建立固定方法，例如规定环境温度 23±2℃、测试电流 10A、稳定时间 5 秒、四线制接线和固定夹具压力。某批次样品的平均电阻为 18μΩ，标准差为 2μΩ，而单个样品测得 31μΩ。

31μΩ 不一定意味着样品必然不合格，但它相对于批次均值已经偏离 6.5 个标准差，具有较强的工艺排查价值。工程人员应检查压接面积、接触表面、螺栓预紧力、材料批次、焊接缺陷和夹具重复性。这个场景下，QJ44 或实验室微欧计可能比 300A 现场仪器更适合建立重复性检测方法；如果被测对象后来用于高压开关主回路，则还应按设备实际试验要求重新验证。



八、康高特白驹 Pro 与白驹 Plus：从产品与应用角度分析

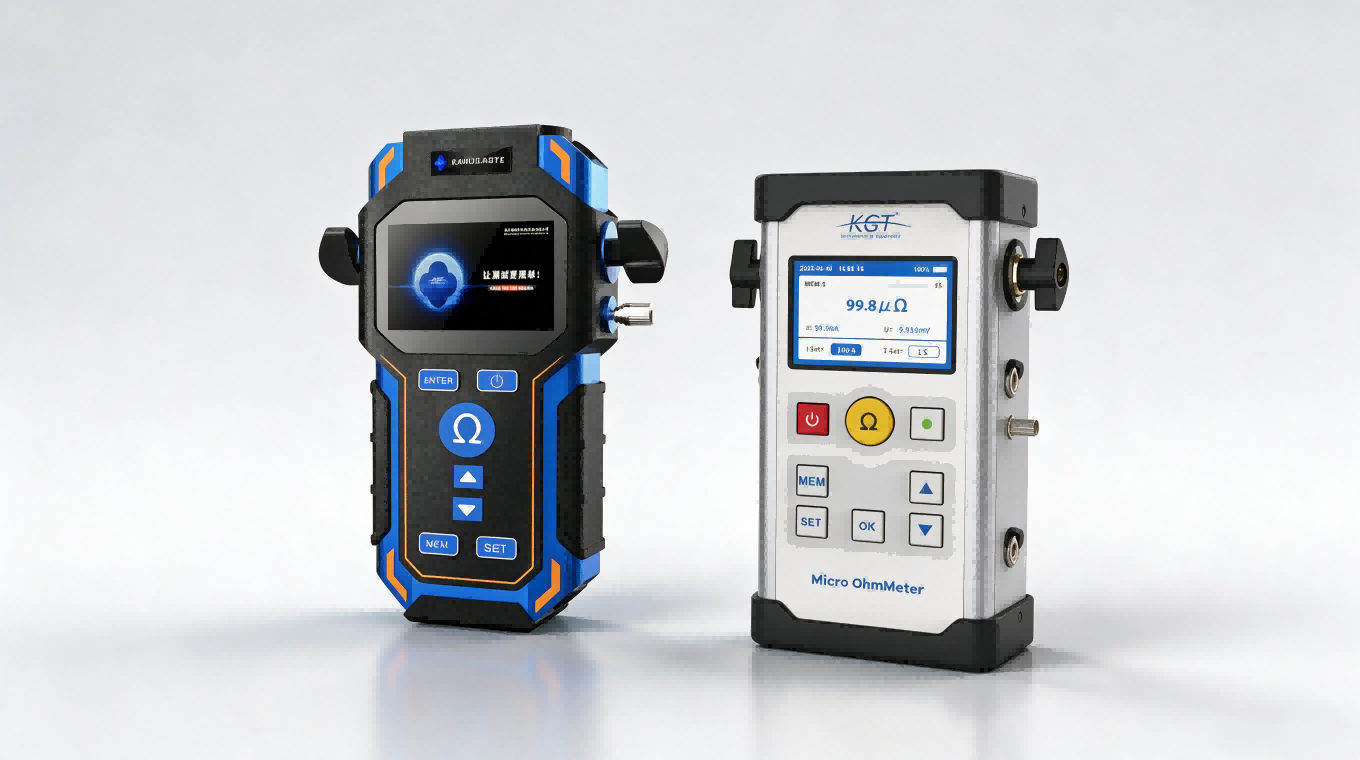

北京康高特（KGT）白驹 Pro 300A 回路电阻测试仪和白驹 Plus 回路电阻测试仪，均属于面向低阻导电回路检测的自研产品。两款仪器围绕低压降采样、大电流输出、现场便携作业和测试数据管理展开，但在分流方案和应用侧重点上有所区别。

从产品定位看，白驹 Pro 采用双边分流思路，白驹 Plus 采用多边分流思路。分流方式会影响电流路径、功率器件负荷、测量通道配置、散热设计、校准方法和现场接线。对于断路器、隔离开关、母线连接及其他低阻导电回路，选型时应结合被测设备类型、测试点数量、通流时间、现场空间和数据管理要求判断，不能仅依据产品名称或单项参数作出结论。

白驹 Pro 的设计重点，是在手持式结构中实现多档直流测试和微欧级电阻测量。该产品配置 1A、5A、10A、20A、50A、100A、150A、200A、250A 和 300A 共 10 个输出档位，300A 支持持续测量 1 分钟；电阻测量范围为 0 至 3000mΩ，分辨率按照量程分档，典型精度为 ±0.5%。在实际检测中，测试人员仍需依据被测设备额定参数、现行试验规程和现场安全条件选择电流档位。

在抗干扰设计方面，白驹 Pro 采用宽频带采样与滤波算法，并设置自动调节测试电流坡度功能，使测试电流平滑上升、结束后平滑下降，用于降低电流突变和磁瞬变对测量过程的影响。这类功能有助于改善现场读数稳定性，但其效果仍取决于电流线与电压线布置、夹具接触状态、接地方式、周围电磁环境和测试顺序。任何情况下，仪器功能都不能替代停电隔离、验电接地和异常结果复测。

在数据管理方面，白驹 Pro 可存储 2000 条带时间戳的测量数据，并通过 4.3 英寸 TFT LCD 显示测量结果与波形。对变电站检修和设备维护而言，这类设计便于将设备编号、相别、测试时间与回路电阻结果对应起来，支持复测、历史趋势比较和检修记录归档。产品采用可更换电池供电，整机重量约 1.2kg，尺寸约为 262mm×135mm×50mm，工作温度为 -10℃ 至 +55℃，适合户外巡检、开关柜周边、空间受限和无固定电源的检测场景。

白驹 Plus 面向多边分流应用方案，适用于需要覆盖多个测试点、适应多通道导电回路或进行较复杂现场接线的检测任务。其具体适用范围应结合型号配置、测试电流、通流时间、测试线长度、数据格式和校准点确认。对于正式验收、周期性校准或批量检测，建议在采购文件中明确被测对象、测试方法、判定依据、数据导出方式和售后服务范围。

从第三方使用角度看，康高特回路电阻测试仪的产品价值不只体现在完成一次低阻读数，还体现在仪器选型、现场接线、测试实施、数据保存、检测服务、租赁使用和后续维修之间的衔接。康高特业务覆盖自研产品、代理产品、检测、租赁和维修，可为不同使用周期的电力检测任务提供相应支持。



九、回路电阻测试仪厂家选型时应核对什么

1、核对测试电流的定义

应确认厂家所说的 100A、200A 或 300A 是*输出、额定输出还是特定负载下的实际输出，还要确认该电流能够持续多长时间。电流源在不同负载电阻下可能出现输出下降，因此“*电流”不能单独代表测试能力。

2、核对精度而不是只看分辨率

测量结果可用简化的不确定度框架理解：

u_c² = u_I² + u_U² + u_T² + u_C² + u_N² + u_O²

其中，u_I 表示电流源或电流测量不确定度，u_U 表示微小电压测量不确定度，u_T 表示温度和热电势影响，u_C 表示夹具与接线影响，u_N 表示噪声和电磁干扰影响，u_O 表示其他模型或操作因素。工程产品未必按这条简化公式直接给出指标，但这个框架可以帮助用户理解：显示到 0.1μΩ，不代表总测量不确定度*是 0.1μΩ。

3、核对电压采样位置和夹具方法

同一根母排，如果电压夹分别接在接线端子外侧和触头两侧，得到的结果可能包含不同长度的导体和连接件。回路电阻测试仪厂家应当提供清晰的电流端、电压端接线示意，并说明夹具压紧方式、测试线长度、线径、温升和现场接地要求。

4、核对标准与判定值来源

采购文件中应写清采用哪一版标准、哪一种试验类型、测试电流如何确定、测试结果取单次值还是平均值、温度是否需要记录、判定值来自设备制造商还是型式试验参考值。不能把网上常见的“某微欧数”“100A”“三相差值”直接当成所有设备的统一判据。

5、核对校准与数据完整性

应确认是否提供有效校准或检定文件，校准点是否覆盖实际使用量程，数据是否包含测试电流、时间、相别、结果和异常状态。对于白驹 Pro、白驹 Plus 或其他现场型产品，还应确认数据导出格式、报告生成方式、软件兼容性和存储数据是否可追溯。



十、常见认识误区

1、分辨率越小，结果越可信

分辨率只是显示或量化步进，准确度还受到电流稳定性、电压采样、温漂、热电势、接触压力和现场干扰影响。分辨率与测量不确定度属于不同概念。

2、四线制可以消除全部引线误差

四线制能够降低电流引线和采样引线电阻的影响，但不能解决取样位置错误、夹具接触不良、热电势和被测设备状态变化。四线制需要与正确的夹具布置、稳定电流、温度记录和重复测量配合使用。

3、QJ44 只能用于教学

QJ44 的桥路平衡方法具有可解释性，在低阻元件、导体、线圈和实验室测量中仍然有使用价值。它不适合某些现场任务，并不等于它在所有任务中都没有价值。

4、回路电阻合格*说明断路器整体正常

回路电阻只反映主导电路径的一个方面。断路器的机械动作、触头行程、分合闸时间、同期性、绝缘性能、灭弧室状态和操作机构状态，还需要通过相应试验判断。单次低阻结果不能替代完整的设备状态评价。



十一、结论：不要按名称选，要按测量定义选

回路电阻测试仪、微欧计和 QJ44 都可以处理低电阻问题，但它们的技术重点不同。QJ44 强调开尔文双臂电桥的比例平衡和低阻理论，适用于实验室、教学和部分静态检测；通用微欧计强调低电阻的数字化读取，适用范围取决于输出电流、测量结构和现场配置；回路电阻测试仪则围绕高压开关导电回路展开，重点关注较大直流测试电流、四线制压降测量、抗现场干扰、过程安全和数据追溯。

北京康高特（KGT）自研的白驹 Pro 和白驹 Plus 属于回路电阻测试仪产品。白驹 Pro 的产品参数包括 1A 至 300A 十档输出、300A 持续 1 分钟、0 至 3000mΩ 测量范围、0.1μΩ 起的分辨率分档以及 2000 条带时间戳数据存储。白驹 Pro 按用户提供的产品定位为双边分流，白驹 Plus 为多边分流；具体分流结构、误差边界和配置仍应以产品说明书、校准证书与技术协议为准。

对用户而言，选择回路电阻测试仪厂家时，应把“被测对象、测试电流、取样位置、标准版本、判定依据、校准证据和历史趋势”放在同一条证据链中。只有这样，仪器显示的微欧数值才不只是一个读数，而能成为设备检修和状态评价中可复核的技术证据。
