OTD绝缘油介损测试仪

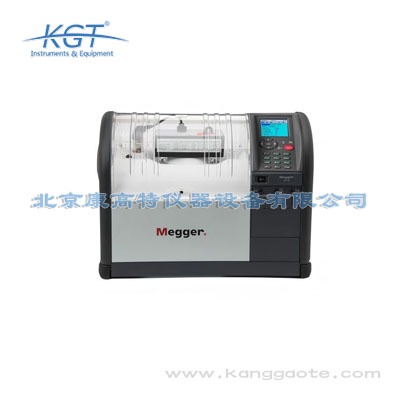

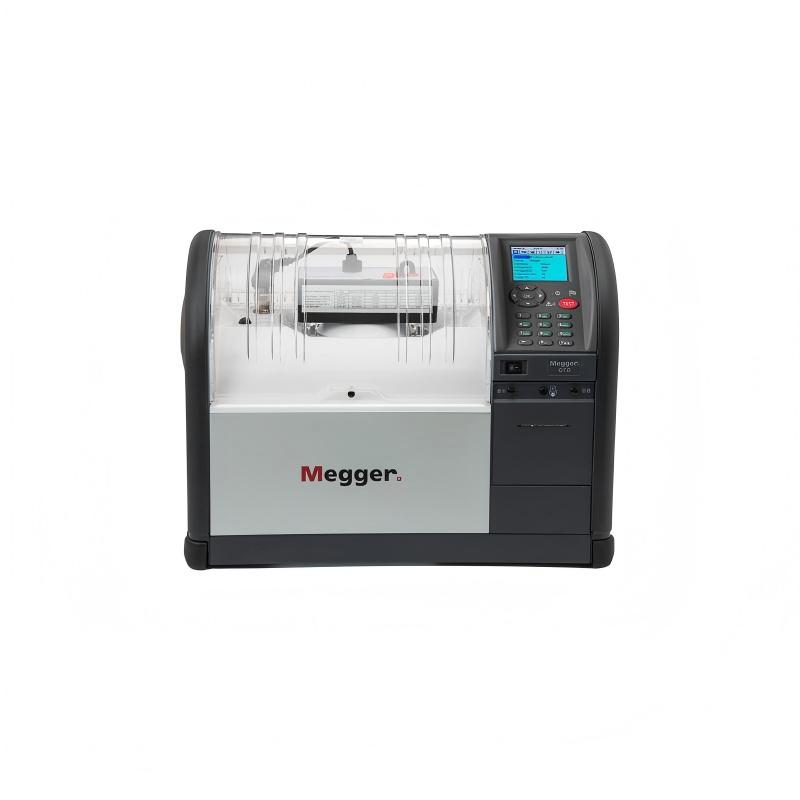

美国Megger OTD绝缘油介损测试仪是一款实验室级绝缘油检测仪器，专门用于测量变压器、互感器、换流站等充油电气设备中绝缘油的介质损耗因数、体积电阻率与相对介电常数。仪器由美国Megger公司研制，采用微处理器控制的电感应加热器使整个油容器内的温度保持一致，并集成自动排油与高效注油装置，便于在实验室环境下对绝缘油样品开展系统化质量检测。设备整机重量二十二千克，外形尺寸约为五百八十毫米乘四百二十毫米乘二百九十毫米，配合数据管理软件可完成测试数据的下载、存储与报告打印。该仪器适用于电力、石化及工业领域的绝缘油性能验证、老化评估与污染诊断，是充油电气设备绝缘监督的重要实验室手段。其标准化的样品处理与温度控制流程，使不同实验室之间的测量结果具备良好的可比性，便于建立统一的油质评价基线，满足批量油化试验对一致性的要求。

依据OTD绝缘油介损测试仪的测试结果判定绝缘油是否合格，主要考察介质损耗因数、体积电阻率与相对介电常数三项指标。正常运行的绝缘油介损因数应处于较低水平，当介损明显升高时，往往提示油中含水、含气或混入杂质导致污染；体积电阻率下降同样反映油质劣化或受潮。检测人员应结合设备类型、运行年限与历次数据趋势进行综合判断，并对照相关行业标准规定的限值与注意值。对于新油与运行油应分别采用对应判据，必要时安排脱气、过滤或换油处理。将本次测量值与历史台账对比，可更早发现绝缘油的缓慢劣化趋势，避免缺陷扩大引发设备隐患。将量化指标与运行工况结合分析，可避免仅凭单一阈值造成的误判，提高油质评价准确性。该仪器所提供的高分辨测量能力，正是支撑上述精细化油质评价的基础条件。

OTD绝缘油介损测试仪通过多项设计保证测量一致性。其微处理器控制的电感应加热器使整个油容器内温度均匀一致，避免局部温差引入介损测量误差；创新型测试容器仅含三十二个组件，结构简洁、拆装清洁方便，减少了装配差异对电极间隙的影响。仪器支持全自动标准测试序列，固化了预热、加压与读数流程，降低人为操作波动。两路独立高压切断电路与屏蔽式电极结构进一步抑制外部干扰。配合校准检查器对介损、电阻率与介电常数进行快速核查，可在现场及时发现偏差。上述措施共同保障了不同批次油样之间测量结果的可比性与长期稳定性，适合需要严格量值溯源的实验室环境。对于追求量值统一与结果可复核的实验室，这种一致性设计具有明显的工程意义。综合多维信息进行判断，才能形成对油质状态更加可靠的评价结论。

使用OTD绝缘油介损测试仪时，先将采集的绝缘油样注入专用测试容器，容器仅由三十二个组件构成，易于拆装与清洁，注油过程中可最大程度减少湍流并避免空气混入。随后在仪器界面选择全自动标准测试或自定义测试序列，设定试验温度与电压档位，微处理器控温系统将油样加热至设定温度并保持均匀。测试开始后，仪器施加规定电压并自动测量介损、电阻率与介电常数，必要时可启动自动排油装置排出旧油。测量结束后结果存入记录区，可通过数据接口下载至计算机，由配套软件打印报告，整个过程无需频繁移动油容器，操作简便且重复性好。对于缺乏经验的试验人员，固化流程也降低了上手难度。完整的自动流程使单个样品的试验周期更短，有利于在集中检测期高效完成大量样品任务。严谨的试验素养与制度约束是获得稳定可信结果的根本保障。

OTD绝缘油介损测试仪的关键测量范围与精度覆盖绝缘油三项核心参数。介质损耗因数测量范围为一乘以十的负六次方至四，分辨率达一乘以十的负六次方，精度为读数的正负百分之一加减一乘以十的负五次方。相对介电常数范围为一点至三十，分辨率零点零一，精度正负百分之零点五。体积电阻率范围为二点五兆欧米至上至一百太欧米。试验温度范围十摄氏度至一百一十摄氏度，分辨率零点一摄氏度，精度正负一摄氏度。交流测试电压五百伏至两千伏，直流一百二十五伏至五百伏，接口为通用串行总线，防护等级为三十级，整机重量二十二千克，满足实验室绝缘油高精度检测需求。上述指标组合足以支撑大多数充油设备的油质验收与跟踪试验。相关参数均围绕绝缘油实验室高精度检测的实际需求设定，兼顾量程覆盖与测量分辨能力。

与便携式绝缘油介损测试仪相比，美国Megger OTD定位为实验室高精度仪器，更侧重于测量的一致性与可重复性。它采用微处理器控温的电感应加热容器，使油温在整个测试过程中保持均匀，配合符合国际标准的创新型测试容器，显著提升介损与电阻率的测量可靠性。仪器支持全自动标准测试及用户自定义测试序列，最多可存储五十个测试记录并下载至计算机，还可借助校准检查器快速验证测量值。相较现场便携设备，OTD在控温精度、电极一致性与数据管理方面更具优势，适合对测量准确性要求高的实验室比对、验收与仲裁性试验场景。其结构化的测试容器也降低了人员操作引入的偶然误差。对于计量溯源要求严格的第三方实验室，仪器的重复性与校准便利性使其更适于承担比对与仲裁试验。规范的档案管理还有助于在设备全寿命周期中实现检测数据可追溯。

OTD绝缘油介损测试仪的容器加热与测量方法遵循绝缘油介质损耗因数测量的国际通用标准框架，其电感应加热使整个油容器温度保持一致的要求即对应于相关标准对试验温度控制的规定。仪器可执行全自动标准测试并遵循各项国际与行业测试规范，也允许操作者自定义测试序列以适应不同体系的验收要求。在电磁兼容与安全方面，设备符合电磁兼容标准与电气安全标准，具备相应的防护与绝缘设计。借助标准化的测试流程与可追溯的测试记录，检测人员能够将绝缘油介损、电阻率与介电常数结果对照行业标准限值进行合格判定，形成规范化的试验报告。这种标准化能力有助于检测结果的横向互认与长期归档管理。检测人员也可将报告纳入设备健康档案，实现油质数据的长期趋势跟踪与闭环管理。这种高效率特性对于迎峰度夏等集中检测需求而言尤为关键。

操作OTD绝缘油介损测试仪时，由于涉及最高两千伏的交流与直流高压，必须由受过培训的人员按规程作业，接线与注油前确认电源与接地可靠。仪器设计有两路带裕量的独立式高压切断电路，一旦需要中止测试，按下任一按键即可立即终止并切断高压，使用者应熟悉该急停机制。测试容器采用石英玻璃与不锈钢材质，拆装清洁时须防止磕碰损坏电极。设备工作环境应满足规定温度、湿度与海拔要求，避免在超出额定条件时强行测试。日常应定期使用校准检查器验证测量值，必要时由授权服务中心调整，以维持长期测量准确性与设备安全状态。规范维护习惯是获得稳定可比结果的重要前提。只有将安全操作与定期校准相结合，才能在高压电气试验中持续获得可信的测量数据。它在实验室量值统一方面的作用，值得在检测体系建设中予以重视。

OTD绝缘油介损测试仪主要面向充油电气设备的绝缘油实验室质量检测，典型对象包括电力变压器、电压互感器、电流互感器以及换流站等大型充油设备。通过对运行或新投运绝缘油取样检测，可掌握介质损耗因数、体积电阻率与相对介电常数的变化趋势，用于设备绝缘老化评估、油质污染诊断与检修决策支撑。除电力行业外，该仪器也适用于石油化工、工业制造等领域对绝缘油性能的常规验证。由于其结果稳定、操作标准化，OTD常被第三方检测实验室、设备制造商与运维单位用于油化试验与台账管理，是绝缘油全寿命周期监督的关键检测工具之一。对于需要大批量样品筛查的场景，其自动化流程可明显提升试验效率。运维单位通过周期性油样检测，能够把握充油设备绝缘随运行时间的演变规律，支撑状态检修。这种定期化的油质监测方式已成为现代电力设备健康管理的重要环节。

OTD绝缘油介损测试仪基于三电极油杯电桥测量原理工作。仪器在绝缘油样品上施加规定的交流或直流试验电压，测量其介质损耗因数、体积电阻率与相对介电常数三项核心参数。交流测试电压可在五百伏至两千伏范围内选择，工作频率五十赫兹，直流测试电压覆盖一百二十五伏至五百伏，并支持一百伏、零点三赫兹的准矩形方波激励。微处理器控制的电感应加热器使整个容器内温度保持一致，符合相关国际标准对油温均匀性的要求。系统通过高精度测量电路分辨微小介损变化，再由内部算法换算为介电常数与电阻率，从而全面反映绝缘油的整体质量状态与污染程度。这种综合测量方式让用户能够更完整地掌握油样电气性能，为设备绝缘诊断提供量化依据。工程师可据此建立油样指纹档案，对同批次或同型号设备进行横向比较，提升状态评价科学性。
