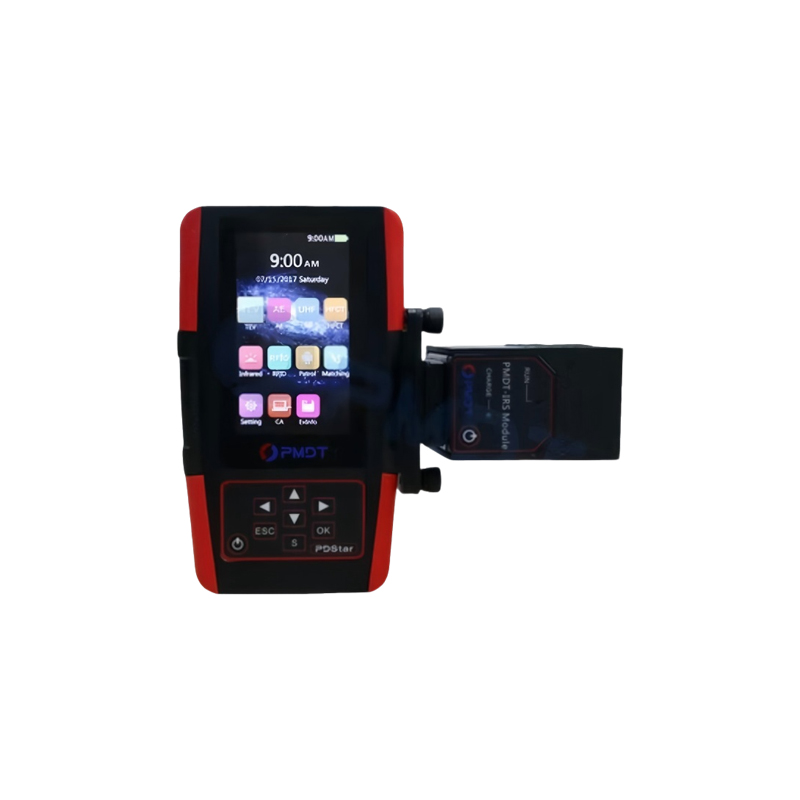

美国PMDT PDStar手持式局部放电检测仪

PMDT PDStar手持式局部放电检测仪的测量精度处于行业领先水平，可满足各类高精度检测场景的需求。特高频局部放电检测灵敏度可达0.1pC，可捕捉到电气设备绝缘缺陷早期产生的极微弱放电信号，较同类常规手持式局放检测仪灵敏度提升2倍以上，可提前6~12个月发现潜在绝缘隐患；暂态地电压测量误差控制在±1dBμV以内，数据重复性偏差低于2%，可精准反映开关柜内部的局放强度；超声波检测灵敏度可达1dBμV/m，可识别距离检测点10米以内的微弱局放声波信号，针对密闭式电气设备的内部缺陷定位误差≤0.5米；高频电流模块的电流检测误差≤±0.2mA，可精准捕捉电缆、变压器接地线上的局放脉冲电流信号。该设备的高精度检测能力可适配特高压变电站、核级电气设备、轨道交通牵引供电系统等对检测精度要求极高的场景，可有效避免漏检、误检问题，为设备绝缘状态评估提供可靠的数据支撑，降低用户因设备故障产生的生产损失。

PMDT PDStar手持式局放检测仪采用多技术融合的检测原理，可实现对不同类型电气设备局放信号的全面捕捉。首先是特高频（UHF）检测原理：电气设备内部发生局部放电时，会产生频率覆盖300MHz~3GHz的超高频电磁波，该设备的特高频探头可捕捉该频段的电磁波信号，通过分析信号的幅值、频率、相位特征判断局放的严重程度和类型，该检测方式适用于GIS、变压器、电缆终端等密封式高压电气设备的检测，可穿透设备的非金属外壳进行非接触检测。其次是暂态地电压（TEV）检测原理：开关柜内部发生局部放电时，放电产生的电磁波会在开关柜金属外壳的内表面感应出瞬态电压，设备的TEV探头可检测开关柜表面的瞬态电压幅值，以此判断开关柜内部的局放强度，该检测方式适用于中低压开关柜的快速巡检。第三是超声波（AE）检测原理：局部放电发生时会产生频率20kHz以上的超声波信号，设备的超声波探头可捕捉该声波信号，通过分析声波的幅值和传播路径定位局放的具体位置，适用于各类敞开式、密闭式电气设备的缺陷定位。第四是高频电流（HFCT）检测原理：局部放电产生的脉冲电流会通过设备的接地线流出，高频电流传感器可套在接地线上捕捉脉冲电流信

PMDT PDStar局部放电检测仪针对水务、环保行业的特殊作业环境做了专项适配，可满足该类场景的检测需求。水务行业的泵站、污水处理厂的配电房普遍处于高湿度、多水汽的环境，常规局放检测仪容易受环境湿度影响出现数据偏差，该设备的检测探头做了防潮疏水处理，可在相对湿度95%以下的环境中稳定运行，检测精度不受水汽影响，可精准识别潮湿环境下电气设备绝缘老化产生的局放信号；环保行业的垃圾焚烧发电厂、危废处理站的作业环境存在高粉尘、腐蚀性气体的特点，该设备外壳采用耐腐蚀工程塑料材质，探头具备防尘密封设计，可在粉尘浓度≤10mg/m³的环境中正常使用，不会出现探头堵塞、腐蚀损坏等问题。此外该设备的超声波检测模块内置环境杂音过滤算法，可过滤水泵、风机、焚烧炉等设备产生的环境噪音，精准识别局放产生的特征声波信号，误判率低于4%。设备可覆盖水务环保行业的10kV~35kV开关柜、变压器、电缆终端、母线槽等各类配电设备的局放检测，无需停电即可完成巡检，不会影响供水、污水处理、垃圾处理等公共服务的正常运行。

PMDT PDStar手持式局部放电检测仪完全符合国内外多个领域的行业标准要求，可满足G端政府采购、国有单位采购的技术合规性要求。国际标准层面，设备符合IEC 60270《高电压试验技术 局部放电测量》、IEC 62271《高压开关设备和控制设备》、IEC 61869《互感器》等国际通用电气检测标准，检测数据具备国际互认性。国内标准层面，设备符合GB/T 7354《局部放电测量》、GB 50150《电气装置安装工程 电气设备交接试验标准》、DL/T 417《电力设备局部放电现场测量导则》、DL/T 1416《超声波法局部放电测试技术导则》等电力行业标准；针对核工业场景，符合NB/T 20034《核电厂电气设备老化管理指南》的相关技术要求；针对轨道交通场景，符合GB 50157《地铁设计规范》中供电设备运维检测的相关要求；针对水务环保场景，符合GB/T 50065《交流电气装置的接地设计规范》中相关设备检测的技术要求。所有检测参数均经过第三方权威机构校准，检测结果可作为设备状态评估、隐患排查的合规性依据，满足各类国有单位、公共服务领域项目的采购合规要求。

PMDT PDStar手持式局部放电检测仪的应用场景覆盖电力、核工业、水务、环保、轨道交通五大核心行业，具体适用场景如下：第一，电力行业，可用于电网公司的变电站日常巡检、配网架空线路及环网柜绝缘检测、新能源场站（风电、光伏）的升压站电气设备预防性试验，也可适配发电企业的机组配套高压电气设备定期检测；第二，核工业领域，可用于核岛内常规岛及核级电气设备的局放检测，适配核设施高电磁干扰、高安全要求的检测场景；第三，水务行业，可用于城市供水泵站、污水处理厂的配电房电气设备巡检，适配潮湿、多水汽的作业环境；第四，环保行业，可用于垃圾焚烧发电厂、危废处理站的高压电气设备绝缘检测，适配高粉尘、腐蚀性气体的作业场景；第五，轨道交通行业，可用于地铁、城际铁路的牵引变电所、接触网供电设备的日常巡检，适配车辆段、隧道等复杂电磁环境下的检测需求。不同行业用户可根据自身检测对象的特点，选择对应的检测模式，完成非接触式带电巡检，无需停电即可完成设备绝缘状态评估，大幅降低运维对正常生产运营的影响。

美国PMDT PDStar手持式局部放电检测仪集成特高频（UHF）、暂态地电压（TEV）、超声波（AE）、高频电流（HFCT）四大检测模块，核心技术参数如下：特高频检测频段覆盖300MHz~3GHz，检测灵敏度≤0.1pC，动态范围≥60dB；暂态地电压检测范围0~60dBμV，测量误差≤±1dBμV；超声波检测频段覆盖20kHz~200kHz，灵敏度≤1dBμV/m，支持空气耦合和接触式两种检测模式；高频电流检测频段覆盖1MHz~30MHz，灵敏度≤0.5mA。设备内置AI缺陷识别算法，可自动区分局部放电信号和外界干扰信号，误判率低于3%，支持多信号联合分析，精准定位绝缘缺陷位置。该设备可适配10kV~1000kV全电压等级的电气设备局放检测，满足不同规模用户的巡检需求。对于B端工业用户而言，该设备的多模块集成设计无需额外搭配多种检测工具，单次巡检效率较传统分体式局放检测仪提升40%以上，可覆盖开关柜、气体绝缘金属封闭开关设备（GIS）、电力变压器、电缆终端、高压母线等多种电气设备的绝缘缺陷检测，有效降低设备突发性故障概率，提升运维效率，控制运维成本投入，投资回报周期较同类产品缩短3

使用PMDT PDStar手持式局部放电检测仪开展日常巡检时，需注意以下技术要点，保障检测结果的准确性：第一，检测前需根据被测设备的类型选择对应的检测模式，检测GIS、变压器等高压密封设备优先选择特高频模式，检测10kV~35kV开关柜优先选择暂态地电压+超声波联合模式，检测电力电缆优先选择高频电流模式，避免因模式选择错误导致检测数据偏差；第二，检测时需避开强电磁干扰源，若检测点附近存在大功率变频器、移动通信基站、高频发射设备等干扰源，需开启设备的滤波功能，或调整检测位置，距离干扰源3米以上再开展检测，避免干扰信号影响检测结果；第三，针对潮湿环境下的检测，需提前擦拭检测探头表面的凝露，避免水汽附着在探头上导致信号衰减，影响检测精度；第四，开展缺陷定位时，需采用多点检测对比的方式，同一设备需检测不同位置的信号强度，结合信号的相位特征、频率特征判断缺陷的具体位置，避免单次检测结果导致定位偏差；第五，检测数据需同步标注被测设备的编号、电压等级、运行工况、检测环境温湿度等信息，便于后续开展数据对比分析，提升绝缘状态评估的准确性。所有检测操作需严格遵守带电作业的相关安全规范，严禁直接接触带电设备

PMDT PDStar手持式局放检测仪针对核工业场景的特殊要求做了专项优化，适配性优势显著。首先，设备具备超强抗电磁干扰能力，内置12级可调滤波算法，可屏蔽核岛内各类大功率核电设备产生的强电磁干扰信号，局放信号识别准确率可达97%以上，远高于同类常规产品的85%识别率；其次，设备的核心元器件均经过抗辐照性能测试，可在核设施常规巡检的辐射剂量环境下稳定运行，不会出现性能衰减、数据偏差等问题；第三，设备支持非接触式带电检测，无需接触带电设备即可完成局放检测，大幅降低巡检人员的辐射暴露风险和触电风险，符合核工业高安全等级的作业要求；第四，设备可覆盖核级开关柜、核级变压器、核岛GIS设备、核级电缆终端等全品类核级电气设备的局放检测，检测结果可直接作为核电厂电气设备老化评估、安全状态判定的依据，符合NB/T 20034《核电厂电气设备老化管理指南》的相关技术要求。该设备可帮助核工业用户及时发现电气设备的早期绝缘缺陷，避免因设备故障引发的核安全风险，保障核设施的稳定运行。

PMDT PDStar局部放电检测仪完全满足国内政府采购、国有单位采购的资质要求，具体符合的资质条件如下：第一，设备具备CNAS认可的第三方权威检测机构出具的检测报告，所有技术参数均符合GB、DL、IEC等相关标准的要求，检测数据具备法律效力，可作为各类项目验收的合规依据；第二，设备的检测精度、功能配置完全满足《电力安全工器具预防性试验规程》《城市轨道交通设施运维检测规范》等公共领域运维检测的技术要求，适配电网、轨道交通、水务、环保等公共服务领域的采购技术门槛；第三，设备支持对接政务类安全监测平台，数据格式符合政务数据共享的相关规范，可满足G端用户对检测数据统一管理、统一监管的需求；第四，设备的核心技术指标符合国有核工业企业、国有发电企业、电网企业的内部采购技术规范，可直接参与各类国有单位的技术类采购项目。针对不同行业的政府采购项目，可提供对应行业的标准符合性证明材料，满足项目的合规性审核要求，适配城市公共安全隐患排查、电网升级改造、轨道交通运维体系建设、核设施安全检测等各类政府采购场景的需求。

PMDT PDStar手持式局部放电检测仪具备完善的系统对接能力，可满足B端工业企业、G端公共服务单位的数字化运维需求。设备内置通用通信模块，支持MQTT、Modbus、HTTP等主流工业通信协议，可直接对接电力企业的PMS生产管理系统、新能源场站的运维监控平台、轨道交通的综合运维管理系统，实现检测数据的实时上传、自动归档，无需人工二次录入，数据传输准确率可达100%。针对G端用户，设备可对接城市电网安全监测平台、公共设施安全隐患排查系统、核工业安全监管平台等政务类管理系统，检测数据格式完全符合政务系统的数据规范要求，可实现隐患数据的自动统计、分级预警。设备本地存储容量可达128G，可存储10万条以上检测记录，支持CSV、XML、PDF等格式的数据导出，导出的数据可直接导入各类第三方分析系统进行深度分析。此外设备还支持与红外热成像仪、接地电阻测试仪等其他运维检测设备的数据联动，为用户构建完整的电气设备状态感知体系提供支撑。
