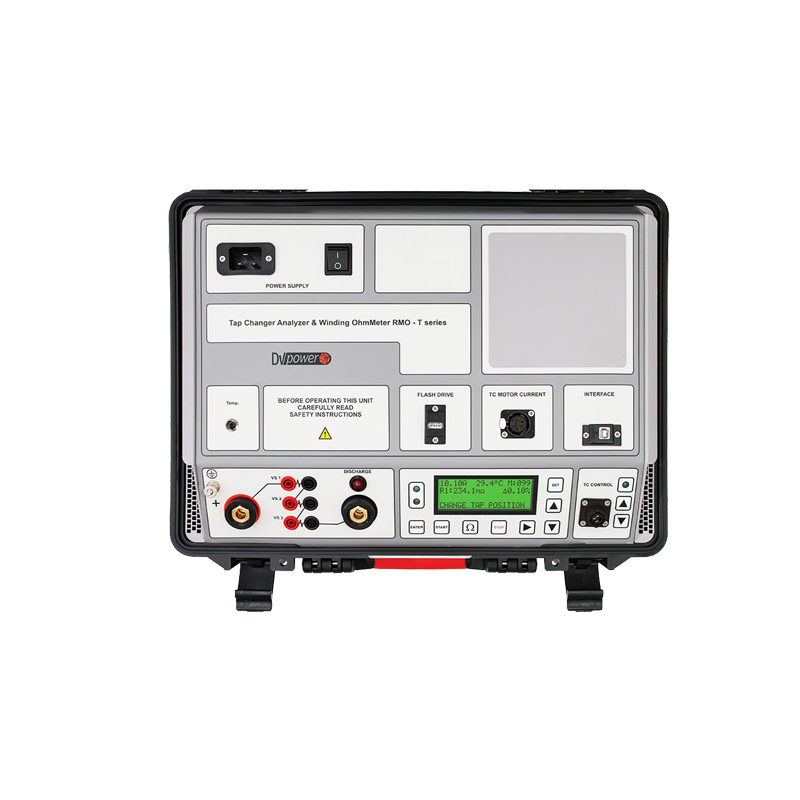

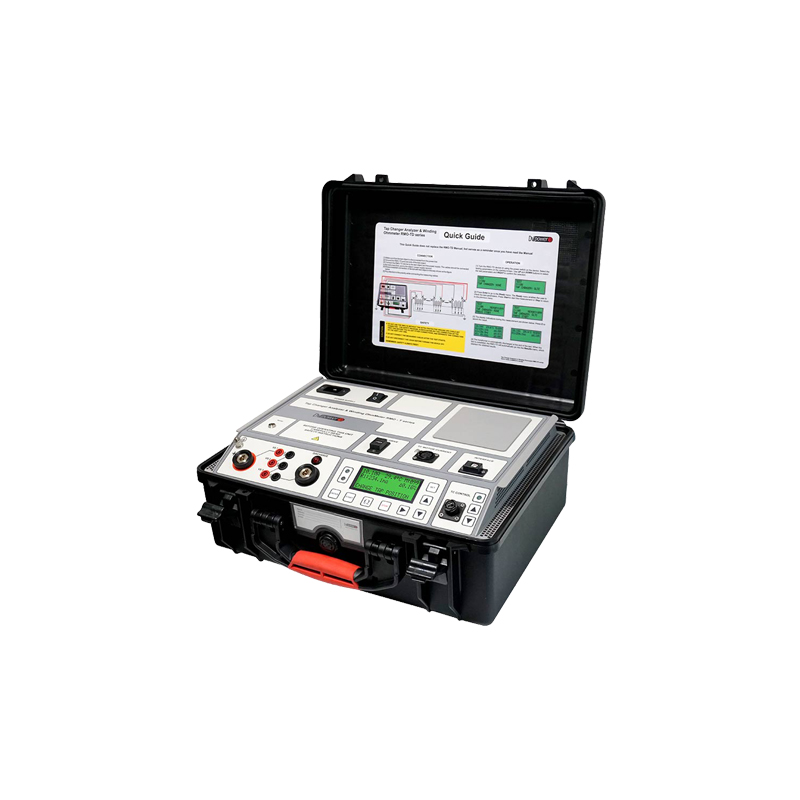

瑞典DV POWER RMO60TD抽头转换开关分析仪和线组电阻计

相比普通绕组电阻测试仪，瑞典DV POWER RMO60TD的突出特点是把线组电阻测量与有载分接开关动态分析集成在同一台仪器中。它设有两个独立的电阻测试通道，测试电流可在五毫安至六十安培直流之间调节，绕组电阻测量范围宽达零点一微欧至一百千欧，典型精度可达读数的百分之零点一。设备内置调压开关控制模块，并配备独立的交流电流监控通道用以记录分接开关电机的工作电流。RMO60TD还具备快速自动退磁功能，可在测试结束后安全、自动地消除铁芯剩磁，避免变压器重新投运时出现励磁涌流冲击与继电保护误动。其二十字符乘四行的背光液晶屏在强光下依然清晰可读，整机重量约十三点二千克，便于现场搬运。与仅靠人工读数的老式电桥相比，RMO60TD以数字采样与自动退磁显著降低了人为误差与安全风险。对于需要频繁切换电压挡位的工况，集成化的设计让一次接线即可完成绕组与分接开关两项试验，大幅缩短停电检修时间。

使用瑞典DV POWER RMO60TD开展绕组电阻测量时，首先应将被测设备可靠脱离电源并完成放电，确认无残留电压后再接线。将四端子测试线按要求接入变压器绕组端头，利用开尔文连接方式减少引线电阻的影响。接通仪器交流电源，在菜单中选择绕组电阻测量模式，设定合适的测试电流档位，对于大容量变压器可选用较高的直流电流以加快充电。启动测量后，RMO60TD自动完成充磁、采样、稳定读数与自动退磁，并在液晶屏上显示电阻数值。测量结束应先等待仪器完成放电提示，再拆除测试线。全过程数据可保存在设备存储中，也可通过USB接口导出，配合DV-WIN软件生成测试报告。若需要对有载分接开关做分析，还应在测量前连接好调压开关控制模块，并在软件中设置对应的分接位置序列，以便仪器自动完成逐级切换与记录。整个流程无需手动记录数据，仪器自动完成从充电到退磁的闭环，既提高了效率，也降低了因操作顺序不当引发的安全风险。

在变电站等强电磁干扰环境下，瑞典DV POWER RMO60TD通过多项设计保障测量精度。仪器输出的是真实无纹波的直流测试电流，从根本上削弱了交流耦合干扰对电阻读数的影响。两个电阻测试通道采用四端子开尔文测量方式，仅采集电压端的压降，使引线与接触电阻不参与计算。针对有载分接开关测量，设备以零点一毫秒的高采样率捕捉瞬态过程，配合数字滤波与软件分析剔除毛刺。整机满足EN 61326-1:2010电磁兼容标准并带有CE认证，外壳与接口具备相应屏蔽与防护，可在存在开关操作过电压与磁场的现场稳定工作。合理的测试线布置与接地进一步降低外部干扰，确保电阻读数可靠。在现场实践中，应尽量缩短电压测试线的长度并使其远离大电流回路，可进一步抑制感应电压对微弱信号采集的干扰。同时，仪器内部对采样信号做了数字滤波处理，即使在邻近隔离开关操作的瞬间也能维持读数的平稳，减少误判的可能。

RMO60TD抽头转换开关分析仪和线组电阻计基于直流压降法实现电阻测量。仪器内部电源向被测绕组注入真实无纹波的可调直流电流，电流范围覆盖毫安级至六十安培直流，开路电压最高可达六十伏，能够让大容量变压器绕组被迅速充磁并进入稳定测量状态。测量过程中，设备同步采集绕组两端电压并依据欧姆定律换算出直流电阻。针对有载分接开关分析，仪器以零点一毫秒的采样率连续记录切换过程的动态电阻曲线，配合内置调压开关控制模块与交流电机电流监控通道，完整捕捉触头过渡、过渡电阻接入以及灭弧的全过程，从而判断分接开关的切换动作是否正常可靠。由于绕组属于大电感负载，RMO60TD在测量前后会自动执行充电与退磁控制，既能缩短稳定时间，又能防止断电瞬间产生危险的高压。通过DV-WIN软件，用户还能基于测量结果推算不同温度下的等效电阻，使横向比对更加科学。

瑞典DV POWER RMO60TD适用于高压变电所、城市电网变电站、发电厂以及大型工业企业的电气试验现场。在电网与电厂的日常运维中，它被用于对主变压器、联络变压器和厂用变压器开展绕组直流电阻测量，以核查三相平衡与分接位置对应的阻值。在轨道交通领域，该仪器可用于牵引变压器和整流机组的电阻测试。对于具备有载分接开关的变压器，RMO60TD能够在带励磁切换时记录动态电阻图谱，帮助发现过渡电阻变位、触头卡涩或接触不良等早期缺陷。设备具备IP67防护等级且工作温度覆盖零下二十摄氏度至零上六十摄氏度，因而也能在户外的严苛环境中完成交接试验与预防性试验。此外，电机与发电机的大电流绕组同样可以使用该仪器评估焊接与连接质量，适用范围覆盖发电、输电、配电以及工业制造等多个环节。在发电厂检修窗口期内，RMO60TD还能用于发电机定子与转子绕组的直流电阻比对，及时发现焊接点或并头套的劣化，是发电设备状态检修中不可或缺的测量手段。

瑞典DV POWER RMO60TD内置数据存储能力，标准配置可保存一千个测试位置，用户还可选配扩展至五千个存储位置，便于现场批量记录多台设备、多个分接位的测量结果。仪器配备USB标准接口，并可选配RS232与蓝牙通信方式，能够将保存的测试数据下载至计算机。配合原厂的DV-WIN软件，用户可生成正式的测试报告，绘制动静态电阻图谱，分析有载分接开关的转换时间，并对热运行状态下的电阻进行温度折算。软件还能把多次测试结果进行对比归档，形成设备健康档案。若选配内置热敏打印机，则可即时打印宽度五十八毫米的纸质记录，满足现场签字与留档的需要。通过这种从现场采集、本地保存到计算机分析闭环，运维单位可以持续追踪变压器与电机的状态变化趋势。运维团队因此可以建立长期的数据基线，在阻值缓慢漂移尚未发展成故障之前及时介入，实现由定期检修向状态检修的转变。

操作瑞典DV POWER RMO60TD前，必须确认被测变压器或电机已完全断电、三相短路接地并充分放电，严禁在带电设备上接线。测试线夹应夹紧在清洁的导电面上，避免虚接产生电弧或测量偏差。仪器工作温度为零下二十至零上六十摄氏度，存储与运输温度为-40至+70摄氏度，相对湿度不超过百分之九十五且无冷凝，超出范围可能影响测量与器件寿命。进行有载分接开关分析时，应确认调压机构与仪器控制模块连接正确，防止误动机构。设备具备自动退磁与多重安全保护，但测试完成后仍需等待屏幕提示放电结束再拆除引线。雷雨天气或超出防护条件时应停止户外作业，盖子闭合时防护等级为IP67。长期不用时应将仪器存放于干燥通风处，并定期通电检查，以保持良好的技术状态与测量可信度。在潮湿或粉尘较多的环境使用后，应及时清理外壳与接口，防止污物影响防护性能与下次测量的接触可靠性。

瑞典DV POWER RMO60TD抽头转换开关分析仪和线组电阻计是一款专为功率变压器、发电机以及旋转电机设计的绕组电阻与有载分接开关测试仪器。它的核心功能是测量变压器、发电机和电机绕组的直流电阻，同时可对有载分接开关在切换过程中的动态电阻进行全程记录与分析。RMO60TD通过向被测绕组施加稳定的直流测试电流，并采集绕组两端的电压降，进而计算出高精度的线组电阻值。该仪器典型应用于高压变电所和各类工业现场，是变压器交接验收、预防性试验、大修后复测以及有载分接开关状态评估的常用设备。借助配套的分析能力，用户还能根据测得的数据判断绕组是否存在匝间异常、接头松动或分接开关触头烧蚀等隐患，从而提前安排检修，保障电网与工业设备的安全稳定运行。作为瑞典DV POWER RMO系列的重要成员，RMO60TD把高精度线组电阻测量与有载分接开关动态分析融为一体，减少了以往需要多台仪器分别测试带来的接线繁琐与误差累积，显著提升现场试验的效率与一致性。

依据瑞典DV POWER RMO60TD的测量结果判断变压器绕组状态时，首先看三相绕组的直流电阻是否平衡，各相阻值之间以及与历史数据、出厂值的偏差通常应很小，明显偏离往往提示匝间短路、引线接触不良或分接开关缺陷。其次是观察有载分接开关的动态电阻图谱，正常的过渡过程应平滑连续，若出现台阶缺失、过渡电阻超标或触头跳动，说明开关机构存在隐患。RMO60TD的绕组电阻测量在零点一微欧至一点九九九千欧量程内的典型精度为读数的百分之零点一加满量程的百分之零点一，可作为合格判据的量化依据。测量结果还应结合温升换算，将实测阻值折算到参考温度后再与标准比对，方能得出可靠结论。对于分接开关，各分接位置的电阻应随挡位单调变化且过渡时间符合厂家给出的范围，任何异常跳变都应在投运前予以确认与处理。当发现异常时，应结合历次数据与三相横向比较综合研判，避免仅凭单次测量就下结论，从而保证判定结果客观准确。

瑞典DV POWER RMO60TD在设计与制造上满足多项国际安全与电磁兼容要求。其安全性能符合欧盟低电压指令LVD 2014/35/EU并带有CE认证，具体执行EN 61010-1:2010标准以及CAN/CSA-C22.2 No.61010-1第二版（含修正案一），安装过电压类别为二，污染等级为二。在电磁兼容方面，设备符合欧盟电磁兼容指令Directive 2014/30/EU并带有CE认证，满足EN 61326-1:2010标准，能够在变电站等存在较强电磁环境的场所稳定工作。电源接口符合IEC/EN60320-1、UL498与CSA 22.2标准，可接入九十至二百六十四伏、五十或六十赫兹的交流电网，输入功率最高为两千二百五十伏安。仪器外壳在盖子闭合时达到IP67防护等级，配合宽温工作范围，使其能适应户内试验室与户外变电站两种不同的使用环境。这些标准的符合性意味着RMO60TD在绝缘、耐压与抗扰度方面均经过验证，可在复杂的电力系统现场长期可靠运行。设备铭牌与说明书均会标注所执行的标准编号，用户在验收与周期检定时可据此核对仪器的合规状态，确保试验结论被各方认可。
