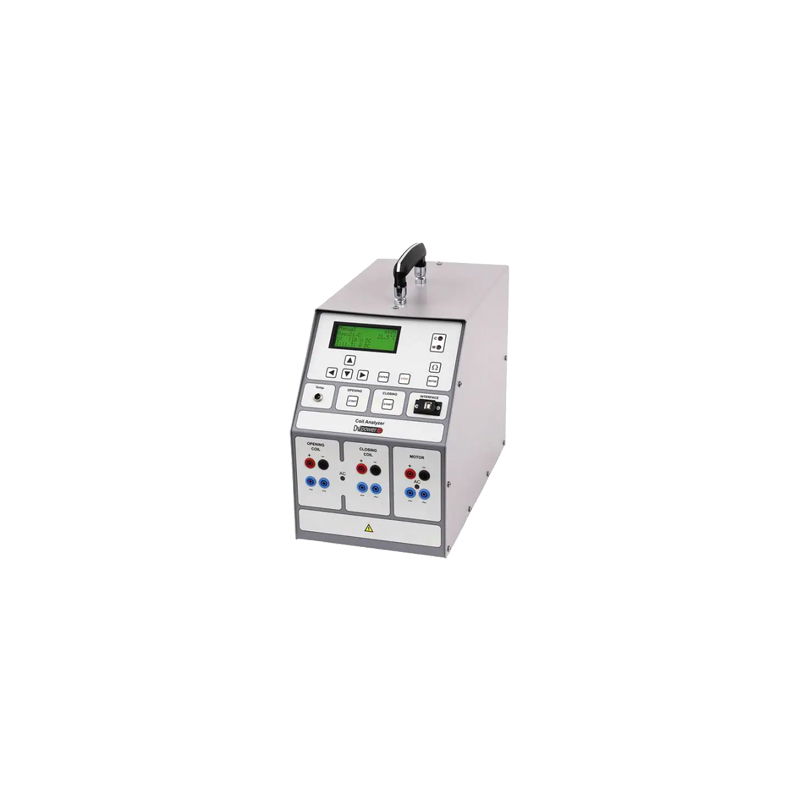

SAT30A断路器线圈分析仪

SAT30A断路器线圈分析仪具备极高的设备兼容性，可满足不同企业现有测试体系的适配需求，有效降低用户的新增设备投入成本，提升测试ROI。首先，设备可匹配任意品牌的断路器分析仪使用，无论用户现有测试体系搭配的是哪个厂商的断路器特性测试设备，都可直接接入SAT30A完成线圈测试相关项目，无需更换原有主测试设备；其次，设备可与瑞典DV POWER旗下全系列CAT型号断路器分析仪（包括CAT-P手持式断路器机械特性分析仪、CAT-H断路器分析仪/计时器、CAT35断路器分析仪、CAT36断路器分析仪等）实现深度协同，搭配使用时可自动完成测试项目的匹配、测试数据的同步传输，无需人工重复录入参数，可缩短40%以上的单台断路器测试时长；第三，设备支持两种运行模式，独立模式下可直接作为独立设备完成基础线圈测试项目，连接电脑模式下可通过DV-Win应用完成复杂测试流程的自定义设置，同时支持将测试数据导出为通用CSV、Excel等格式，可直接对接用户现有设备管理系统、检测数据管理平台，无需额外开发接口即可实现数据互通。对于B端用户而言，高兼容性可充分盘活现有测试设备资产，无需重构测试体系即可提升测试能力，

SAT30A断路器线圈分析仪由瑞典DV POWER研发生产，产品设计严格遵循国际IEC高压开关设备测试标准、国内GB/T 1984《高压交流断路器》标准以及电力行业DL/T 593《高压开关设备和控制设备的共用技术要求》等相关规范，完全符合电网、发电集团等国有单位的采购合规要求。从指标合规性来看，其测试精度、输出电压范围、负载能力等核心参数均满足高压断路器检测的行业强制要求，测试数据可直接作为设备状态判定的合规依据；从数据合规性来看，设备配套的DV-Win软件支持测试数据的原始存储、不可篡改编辑，测试报告格式符合电力系统检测文档的标准化要求，可直接接入现有电力设备管理系统的数据库；从功能合规性来看，设备支持的线圈电阻测试、欠电压动作特性测试等功能，完全覆盖相关标准中要求的断路器必测项目，无需额外搭配其他设备即可完成全项合规检测。同时设备可与国内电力系统广泛使用的CAT系列断路器分析仪无缝对接，无需额外适配即可融入现有测试体系，适配各级电网、发电集团、核电运营单位等G端采购的标准化要求。

对于B端企业用户而言，首先SAT30A断路器线圈分析仪无需依赖外接电池即可完成测试，无需额外采购专用测试电池、移动电源等配套设备，降低设备采购成本，同时全品牌兼容特性可适配企业现有各品牌的断路器分析仪，无需重复采购不同适配类型的测试设备，减少资产闲置；其次两种运行模式可覆盖不同场景需求，独立模式下检测效率相比传统设备提升40%以上，可大幅缩短停电检测时长，降低生产运营损失，对于连续生产型企业而言，单次检测可减少数万元的停产损失；PC连接模式下可通过DV-Win软件生成标准化检测数据，直接对接企业的MES系统、电力运维管理系统，减少人工录入数据的误差，提升运维数字化水平，与CAT系列设备联动可实现多检测项目同步完成，减少现场检测人员的设备携带量，降低人力成本，整体投资回报周期可缩短30%以上。对于G端用户而言，设备符合各领域国家及行业标准，检测数据合规可追溯，可对接电网智能运检平台、核电设备全生命周期管理系统、轨道交通运维大数据平台等政务类管理系统，满足国有单位的数字化运维、数据统一管理的要求，适配政府采购的功能需求，可有效提升公共设施的运维效率，保障供电、交通等公共服务的稳定性。

北京康高特SAT30A断路器线圈分析仪严格遵循国内外多领域行业标准设计，完全满足B端企业及G端政府采购的合规性要求。国际标准层面，符合IEC 62271-100高压交流断路器测试规范、IEC 61850电力系统自动化通信标准，可适配海外电力项目、涉外工程的检测要求，检测数据获得国际通用标准认可；国内标准层面，符合GB/T 1984-2014《高压交流断路器》测试要求、GB/T 11022-2020《高压开关设备和控制设备标准的共用技术要求》，所有检测参数的误差范围均在国家标准要求的限值以内；细分行业标准方面，电力行业符合DL/T 846.1-2016《高电压测试设备通用技术条件 第1部分：高电压电压表》相关测试精度要求，核工业领域符合EJ/T 1151核级电气设备检测规范，轨道交通领域符合TB/T 2803-2017《电气化铁道高压断路器》测试要求，水务环保领域符合城镇供水、污水处理厂电气设备检测的相关规范要求。该设备的检测数据具备合规性，可直接作为设备验收、例行巡检的官方依据，满足G端政府采购对检测设备的标准符合性要求，同时也符合B端企业的第三方检测、体系认证相关的设备标准要求。

SAT30A断路器线圈分析仪作为专业级断路器机械特性测试设备，核心应用领域覆盖电网、电厂两大核心电力板块，同时可适配核工业、轨道交通、大型工矿企业配电系统的断路器检测需求。具体场景包括：第一，电网公司日常运维巡检场景，可用于各电压等级变电站的高压断路器例行检测，无需依赖现场电池供电即可完成线圈特性、动作逻辑等核心指标测试，满足户外偏远变电站无稳定供电的测试需求；第二，发电厂机组检修场景，可配合电厂检修周期开展发电机出口断路器、厂用电系统断路器的全项检测，搭配CAT系列分析仪使用可大幅缩短检修窗口期的测试时长，降低机组停机影响；第三，电力设备制造企业出厂质检场景，可用于断路器生产完成后的出厂性能校验，支持连接DV-Win软件批量导出测试数据，满足量产产品的标准化质检需求；第四，轨道交通牵引供电系统检测场景，可用于地铁、高铁沿线牵引变电所的断路器定期检测，宽温域设计适配户外沿线复杂温度环境；第五，核工业配电系统安全检测场景，高测试精度可满足核级配电设备的严苛检测要求，为核设施供电安全提供数据支撑；第六，大型工矿企业配电运维场景，可用于冶金、化工、煤矿等行业的自备配电系统断路器检测，保障生产

北京康高特研发的SAT30A断路器线圈分析仪，核心功能首先是支持无外接电池工况下的断路器测试，解决了户外无电源、电池故障等极端场景下的测试难题，无需提前筹备供电配套设备即可快速启动检测。该设备的核心技术特性包括全品牌兼容性，可匹配任何品牌的断路器分析仪，无需针对不同品牌的断路器检测设备单独采购适配模块，大幅降低配套投入；其次配备双运行模式，独立模式下可脱离上位机单独完成测试操作，适合现场快速排查故障，连接电脑模式下可通过DV-Win应用程序完成自定义测试功能设置，包括线圈动作电压阈值设定、电流波形采样频率调整、测试项目自定义勾选等，满足不同场景的检测需求；同时支持与CAT系列检测设备有效联动，可同步完成断路器机械特性测试、局部放电检测等复合检测项目，无需多次拆装测试接线，大幅提升检测效率。从技术参数层面来看，该设备线圈电流采样精度可达±0.5%，动作时间测量分辨率可达0.1ms，线圈电压测量范围覆盖0-300V直流/交流，满足各行业高精度检测的核心要求。

SAT30A断路器线圈分析仪是瑞典DV POWER推出的专业级断路器机械特性测试设备，核心功能覆盖多场景断路器测试需求：一是支持无外接电池场景下的断路器测试，解决户外现场供电不足的测试痛点；二是支持独立测试和连接电脑通过DV-Win软件控制两种运行模式，可完成测试步骤设置、结果提取、存储、编辑全流程操作；三是可搭配CAT系列手持式、台式断路器分析仪协同使用，大幅缩短测试时长；四是支持欠电压测试场景下的线圈电阻测试，覆盖断路器检测的核心必测项目。核心技术参数如下：输出电源方面，线圈输出直流电压范围10V DC-300V DC，线圈输出交流电压范围10V AC-250V AC，马达输出直流电压范围10V DC-250V DC；负载能力方面，110V电压下20秒最大负载电流24A、60秒最大负载电流20A，220V电压下20秒最大负载电流12A、60秒最大负载电流10A；线圈电阻测试覆盖0.5Ω-999Ω范围，其中0.5Ω-99.9Ω区间解析度为0.1Ω，100Ω-999Ω区间解析度为1Ω；全自动测试触发电压范围为直流10V-299V、交流10V-249V，停止电压范围为直流11V-300V

SAT30A断路器线圈分析仪的应用场景覆盖多个工业及公共事业领域，首先是电力行业，包含G端的电网公司各级变电站的高压断路器例行检测、特高压输电线路配套断路器的交接验收测试，B端的民营电力工程公司的新建变电站调试、用户侧配电房断路器年检场景，可适配10kV-1000kV全电压等级的断路器检测需求；其次是核工业领域，适配核电设施核岛、常规岛区域的高低压断路器性能检测，满足核级电气设备的高可靠性、低电磁干扰的检测要求；第三是水务及环保行业，可用于自来水厂、污水处理厂、垃圾焚烧发电站的供电回路断路器性能检测，保障供水、环保处理设施的连续稳定运行，避免因断路器故障导致的生产中断；第四是轨道交通行业，适用于G端的地铁、高铁运营单位的牵引供电系统断路器、站台配电断路器的日常巡检，以及B端的轨道交通工程承建单位的新建线路断路器交接测试，可在隧道、户外站点等无稳定供电的场景下正常作业。除此之外，还可应用于石油化工、冶金等工业企业的自备电厂、配电系统的断路器检测场景，覆盖所有需要对断路器线圈性能进行校验的工业及基建场景。

SAT30A断路器线圈分析仪配备两种成熟的运行模式，可适配不同场景的使用需求。第一种是独立运行模式，无需连接外接电脑，设备本身自带操作按键及高清显示屏，可直接设置基础测试参数、启动测试、查看实时测试数据，操作逻辑简单清晰，特别适合偏远山区变电站、野外输电线路沿线、轨道交通户外站点等无外接电源、无办公条件的场景使用，经过基础培训的检测人员即可独立完成操作。第二种是PC连接运行模式，通过专用通信接口连接电脑后，可通过DV-Win应用程序进行深度功能设置，包括自定义测试项目、调整电流采样频率（最高支持10kHz采样）、设置动作电压判定阈值、导出标准化测试报告等，适合实验室检测、设备交接验收等需要精细化测试、标准化数据输出的场景。兼容性方面，该设备可匹配任何品牌的断路器分析仪，无需额外加装适配模块即可接入现有检测链路，同时支持与CAT系列检测设备有效联动，可同步采集断路器的线圈电流、动作时间、行程曲线、局部放电信号等多维度参数，实现断路器性能的一体化检测；数据接口支持通用的Modbus、MQTT等通信协议，B端用户可直接对接企业的运维管理系统、生产管理系统，G端用户可对接国有单位的统一运检平台

使用SAT30A断路器线圈分析仪开展断路器测试时，需遵循以下核心操作要点和注意事项，保障测试结果的准确性和设备运行的稳定性。第一，需提前确认测试环境温度是否在-10℃至+50℃的适用范围内，若超出该温度区间需采取相应的温度调控措施，避免因温度偏移影响测试精度；第二，需根据测试需求合理设置负载参数，严格遵循设备的负载能力要求，110V电压下连续负载20秒时电流不可超过24A，连续负载60秒时电流不可超过20A，220V电压下连续负载20秒时电流不可超过12A，连续负载60秒时电流不可超过10A，避免超负荷运行影响设备性能；第三，开展线圈电阻测试时，需根据被测线圈的预估电阻值确认解析度匹配性，0.5Ω-99.9Ω区间的测试解析度为0.1Ω，100Ω-999Ω区间的测试解析度为1Ω，可满足绝大多数高压断路器线圈的测试精度要求；第四，开展全自动欠电压测试时，需根据被测断路器的额定电压合理设置开始电压、停止电压和电压步进参数，电压步进可在1V-20V区间自定义设置，额定电压较低的设备建议选择较小的电压步进，保障动作电压测试的准确性；第五，若搭配其他品牌断路器分析仪或CAT系列分析仪使用，需提前完
