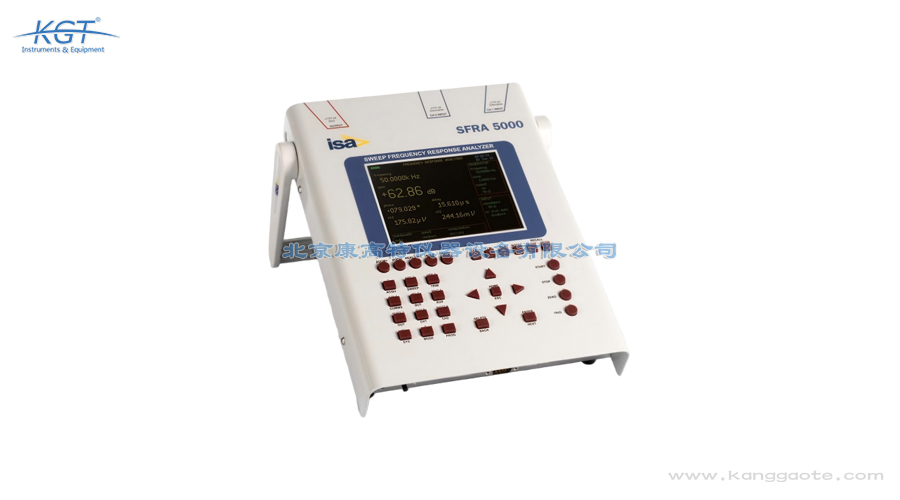

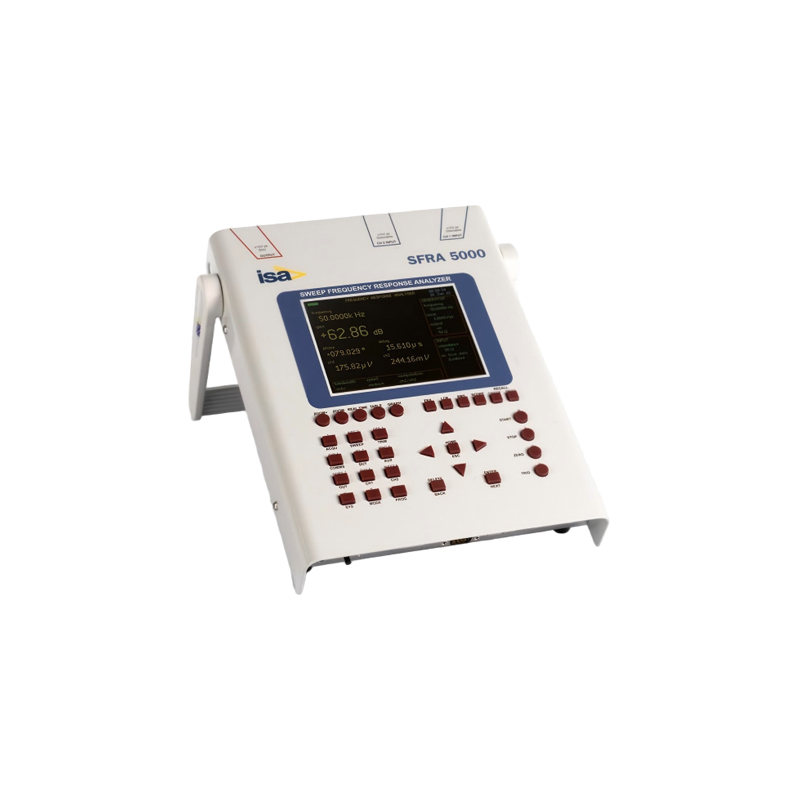

意大利ISA SFRA 5000扫频响应分析仪

意大利ISA SFRA 5000扫频响应分析仪是一款独立的扫频响应分析设备，用于高精度变压器绕组变形分析，并集成了STS与TD 5000系列测试装置的能力。它在单一封装中提供高精度与便携性，无需依赖PC即可比较变压器指纹，从而缩短测试时间。设备内置嵌入式软件，可放大扫描的局部以检查曲线差异。设备为独立结构，无需PC即可在现场完成变压器指纹测量与曲线比对工作。5Hz至45MHz的宽频范围覆盖了变压器绕组变形最为敏感的频带区间。120dB动态范围确保对微弱阻抗变化与绕组参数偏差的灵敏捕捉能力。0.02dB增益精度与0.05°相位精度保障了频响曲线的高分辨与可信度。实时DFT测量无缺失数据，最高每秒100个读数，显著提升测试效率。输入阻抗可选50Ω或1MΩ高阻抗，适配不同被测端口与测试接线方式。

ISA SFRA 5000扫频响应分析仪是一款独立的扫频响应分析仪器，专门用于变压器绕组变形的高精度诊断，通过对绕组施加扫频信号并测量其频率响应特性，判断线圈是否发生位移、变形或匝间短路等隐性缺陷。它把高精度测量与便携设计集成于单一机身，附带完成测试所需的全部附件，使现场检测快速、易用且结果可重复。由于无需依赖上位计算机即可完成变压器指纹的采集与比对，SFRA 5000显著缩短了测试时间，让工程师能在更短时间内完成一台变压器的全面扫描。其测量结果以频率响应曲线的形式呈现，能够把变压器内部看不见的机械变化转化为可读、可存档的数据。在变压器全寿命周期中，定期采集指纹并与基线对照，可及早发现绕组松动、位移等渐进性缺陷，避免小问题演变成绝缘事故，为状态检修提供客观依据，是变压器健康管理中一项基础而关键的检测手段。

ISA SFRA 5000扫频响应分析仪提供多种测量模式以满足不同分析需要，包括FRA（频率响应）模式、RMS（有效值）模式、LCR模式以及Scope（示波）模式。其中LCR模式使仪器相当于一台全功能LCR表，可直接测量变压器绕组的电感、电容与电阻参数，为绕组特性提供另一维度的量化依据。Scope模式便于实时观察信号波形，辅助判断接线与接触是否正常。在实际试验中，先用Scope模式确认信号正常，再以FRA模式获取指纹，必要时切换LCR模式补充集中参数，形成互补的证据链。对于同时承担多类电气参数测量的试验单位，一台仪器覆盖有效值、频率响应、集中参数与波形观察，减少了外出时携带与清点多种仪表的负担。各模式在同一界面下切换，也便于把不同维度的结果综合判断，避免单一指标误判。这种以一台仪器覆盖多类测量的思路，减少了试验准备与收尾的繁琐，也使SFRA 5000在综合性电气试验中的实用价值进一步凸显。

意大利ISA SFRA 5000扫频响应分析仪提供多种测量模式，包括FRA（频响分析）、RMS（有效值）、LCR（全功能LCR仪表，用于测量变压器电感、电容与电阻参数）以及Scope（示波器）模式。设备依据IEC 60076-18标准工作，支持实时DFT测量无缺失数据，测量速度最高每秒100个读数，并可通过内置频率频谱分析优化设置。设备为独立结构，无需PC即可在现场完成变压器指纹测量与曲线比对工作。5Hz至45MHz的宽频范围覆盖了变压器绕组变形最为敏感的频带区间。120dB动态范围确保对微弱阻抗变化与绕组参数偏差的灵敏捕捉能力。0.02dB增益精度与0.05°相位精度保障了频响曲线的高分辨与可信度。实时DFT测量无缺失数据，最高每秒100个读数，显著提升测试效率。

使用ISA SFRA 5000扫频响应分析仪时，应先将变压器各侧绕组充分放电并可靠接地，按接线图连接测试电缆，确保被测绕组端子清洁、接触良好，避免松动引入额外高频谐振。扫频前宜记录接线方式与试验端子，保证与历史指纹的接线一致，否则曲线差异可能来自接线而非绕组本身。测量应在无强烈外部电磁干扰或采取屏蔽的时段进行，以发挥仪器120分贝动态范围的应有性能。建议为每台变压器建立固定的测试档案，统一接线端子与扫频设置，使不同时间的曲线可直接叠加比较。只有当试验条件保持一致，频率响应曲线的差异才能可靠地反映设备本身的变化。规范的操作配合SFRA 5000自身的高稳定性，方能使扫频响应分析真正服务于变压器的安全稳定运行。唯有如此，频率响应分析才能稳定地服务于变压器绕组防护，使SFRA 5000的测量结果在历次比对中保持可信。

ISA SFRA 5000扫频响应分析仪配有USB、RS232与LAN多种接口，并随附个人计算机端软件，支持远程控制、表格化显示、图形绘制以及测量结果的数据库管理。通过局域网或串行连接，工程师可在电脑上集中调度多台现场仪器、汇拢各台变压器的扫描数据，并把历次结果纳入统一数据库进行横向与纵向比较。数据库管理功能使指纹比对不再依赖手工记录，既降低遗漏风险，也便于生成趋势报告与归档。当变压器数量众多时，集中化的数据管理还能自动标记偏离基线的曲线，辅助试验人员快速锁定需要关注的设备。这种以数据库为核心的资产管理方式，契合现代状态检修对数据可追溯、可对比的要求，也使SFRA 5000从单纯的测量工具延伸为变压器健康档案的建设平台，让分散在各地的变压器检测真正连成一张可追溯的数据网络，也为后续的大数据分析、趋势预测与寿命评估打下坚实基础。

ISA SFRA 5000扫频响应分析仪具备出色的动态范围与测量稳定性，动态范围达120分贝，可重复性在0至100分贝区间内表现良好，足以分辨绕组状态的细微变化。仪器采用实时离散傅里叶变换进行测量，保证扫描过程无数据缺失，测量速度最高可达每秒100个读数，使长频段扫描也能在较短时间内完成。滤波器可在0.2秒内选取，配合5位或6位数字的分辨率以及50欧或1兆欧（可选）的输入阻抗，适应了不同信号幅度与源阻抗的测量对象。对于需要长期监测同一台变压器健康趋势的场景，一致且可重复的测量尤为关键。在需要对比不同年份扫描以判断绕组是否持续劣化的场景中，这种一致性尤为重要，使SFRA 5000能够支撑长期的趋势分析而非一次性诊断。在变压器状态评价中，只有测量本身足够稳定，曲线差异才能被信任为设备信号而非噪声，这正是SFRA 5000高动态范围与高可重复性的价值所在。

ISA SFRA 5000扫频响应分析仪基于扫频响应分析法工作：仪器向变压器一端绕组注入频率连续变化的低电压信号，并在另一端测量响应，得到幅值与相位随频率变化的传递函数曲线，即所谓变压器指纹。将该曲线与出厂指纹、历史指纹或同相绕组的对侧曲线比对，若在特定频带出现明显偏移、谐振峰移动或幅值衰减，则提示绕组可能存在变形、位移或连接异常。这种方法属电气非破坏性检测，不需吊罩或解体即可评估内部状态。相比吊罩检查或油中气体分析，扫频响应法对绕组整体与局部变形都敏感，且可在变压器不解体状态下反复进行，适合作为周期性跟踪手段。这种非介入式的诊断思路，使SFRA 5000成为变压器遭受短路冲击后首选的快速评估工具，能够在无需停电过久的情况下给出是否需进一步大修的判断，为大修决策提供快速而客观的依据。

是的，意大利ISA SFRA 5000扫频响应分析仪内置嵌入式软件可现场执行并存储测量，同时提供PC软件实现远程控制、表格与图形显示及结果数据库管理。设备配备USB、RS232与LAN三类接口，便于与计算机连接导出数据。其LCR模式与Scope模式扩展了测量能力，全彩VGA显示器支持在无PC环境下查看曲线差异。设备为独立结构，无需PC即可在现场完成变压器指纹测量与曲线比对工作。5Hz至45MHz的宽频范围覆盖了变压器绕组变形最为敏感的频带区间。120dB动态范围确保对微弱阻抗变化与绕组参数偏差的灵敏捕捉能力。0.02dB增益精度与0.05°相位精度保障了频响曲线的高分辨与可信度。实时DFT测量无缺失数据，最高每秒100个读数，显著提升测试效率。

ISA SFRA 5000扫频响应分析仪的测量符合IEC 60076-18国际标准对变压器频率响应分析的要求，该标准规定了扫频法诊断绕组变形的试验方法与判定原则。遵循这一标准，意味着仪器的测试流程、扫频设置与结果表达能够与行业规范相对接，使出具的指纹曲线在实验室间具有可比性。在设备交接、事故分析或争议判定中，依据国际标准出具的测试数据更具说服力，也更容易被各方接受。当试验结果需要提交审校或作为事故报告附件时，引用统一标准的测量方法能减少解释成本，也让结论更具专业可信度。SFRA 5000以标准固化的流程，帮助试验单位在不同项目中保持一致的试验质量，提升结果的可采信度。统一的试验规范还便于在集团或电网范围内横向比较各台变压器的指纹质量，推动试验管理标准化。SFRA 5000以标准固化的流程，使该仪器不仅是一台测量设备，更成为落实绕组变形试验要求、保障数据一致性的技术载体，支撑跨单位的可比与互认。
