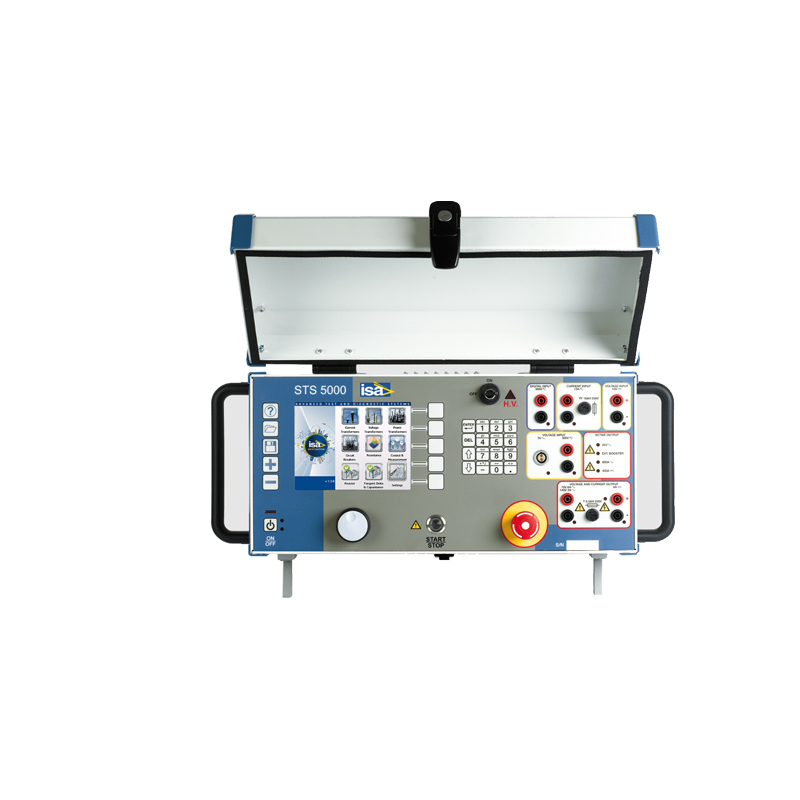

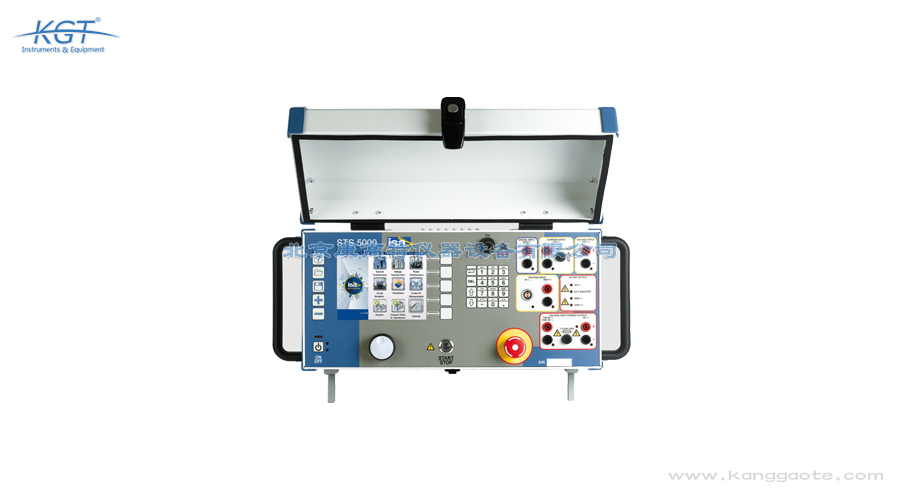

意大利ISA STS 5000一次注入测试系统

使用STS 5000 进行CT、VT、PT与接地网的一次注入测试时，先在PADS软件中选择对应试验模板，系统会自动匹配六路输出源中的交流大电流通道并设置幅值与频率。接线完成后，STS 5000 通过本地彩色大屏或PC启动试验，按程序输出一次电流并采集被测回路的变比、极性、直阻与接地导通等数据。对于CT，可借此验证变比误差与励磁特性；对于接地网，可施加大电流测量导通与电阻。试验过程中可依据需要选配BUX 5000扩展电流，或借助TD 5000模块加入介损测量。全部数据由PADS自动评估并生成报告，使测试流程标准化、可复现。选配模块让单台主机的能力随任务灵活扩展。测量数据的可追溯性有助于建立长期的设备健康档案。该设备把电流、电压与耐压试验整合到同一工作流。宽频输出为研究性试验与非常规频点提供了可能。其紧凑结构在车载空间有限时仍便于随队出动。对电流互感器而言，一次注入能直接验证变比与极性。自动化报告减少了手工转录带来的差错。

STS 5000 是意大利ISA推出的一次注入测试系统，专门用于变电站检修与交接试验中的一次（初级）注入测试。与二次注入不同，一次注入直接向CT、VT、PT的一次侧施加大电流或高电压，更贴近实际运行工况，能暴露二次法难以发现的缺陷。STS 5000 可对电流互感器、电压互感器、接地网开展准确测试，并将电流、电压与电力变压器多功能调试整合于单一平台。它以紧凑轻巧的机身集成六路独立输出源，配合彩色大屏本地控制与PADS诊断软件，把繁琐的现场试验标准化、自动化。一次注入方式比二次法更贴近设备实际运行状态。该系统的多源一体设计减少了现场接线与换线的工序。在变电站交接试验中，它可一次性完成多种一次设备验证。借助标准模板，新手也能按规范流程完成复杂试验。PADS软件自动生成的报告便于归档与后续追溯。内置安全锁机制在大电流与高压试验中起到关键保护作用。该设备可随车搬运，适应不同站端的流动性作业需求。

STS 5000 内置六路相互独立的输出源，可根据试验程序自动匹配幅值，无需人工反复换线。这六路分别是：交流大电流、交流小电流、直流大电流、直流小电流、交流高压与交流低压。其中交流大电流由230V交流供电、最高800A；直流大电流最高400A；交流高压输出具备内部高压电子开关与安全锁，最高2000V，仅在安全锁打开并按下启动后闭合。各通道在设定试验后由STS 5000 自动选通，并依据程序切换量程。这种多源一体的设计让STS 5000 在同一台设备内即可覆盖电流、电压、耐压与介损等多种一次注入试验，大幅简化现场配置与接线工作量。对于经常转场作业的试验班组而言，STS 5000 的这一集成特性可显著降低准备负担，缩短每次出工的布置时间。

STS 5000 一次注入测试系统的交流大电流输出在主机内置条件下最高可达800A，覆盖多种额定工况。其典型档位包括800A/4800VA持续25秒、600A持续200秒、400A持续500秒、300A持续900秒，以及200A可大于两小时，频率均可在15至500Hz调节。当需要更大电流时，可选配BUX 5000模块，将一次注入能力提升至最高5000A乃至7000A，满足大截面导体、母线与接地网的强电流试验需求。凭借灵活的输出组合，STS 5000 能适配不同容量设备的一次注入校验场景。对接地网施加大电流，可发现连接松动等隐蔽缺陷。六路输出源独立工作，互不影响试验程序的编排。频率可调特性使其能覆盖工频与特殊频段的测试要求。介损测量扩展了该系统的绝缘诊断能力。试验结果的高精度为交接验收提供了可靠的数据支撑。彩色大屏让操作者在无电脑时也能独立完成标准试验。该系统的自动化程度降低了对熟练工的依赖。在发电厂检修中，它可对互感器与变压器开展综合调试。高压通道仅在安全锁开启并按启动后才闭合，安全可控。

STS 5000 提供USB与以太网双接口，可便捷连接PC运行PADS软件进行自动试验与数据管理；同时支持IEC 61850-9-2采样值通信协议，便于接入数字化变电站的互感器与保护系统，实现测试数据的无缝交互。在硬件规格上，STS 5000 整机尺寸约为宽450×高400×深230毫米，重量约29公斤，属于紧凑轻量化设计，配合最大输入电流16A的电源要求，便于随车搬运与现场就位。STS 5000 还内置2000V交流耐压试验功能，并以彩色大屏实现本地操作，在通信、接口与便携性上均面向移动式现场测试优化。在交接与预防性试验之间，它提供了统一的方法学。该设备把一次注入、耐压与介损整合为连贯作业。借助彩色界面，试验进程与读数一目了然。对大截面母线的强电流试验验证了导通可靠性。该系统的轻量紧凑特性适合频繁转场的试验班组。测量结果的可比性便于在年检中横向对照历史数据。设备对多类一次设备的覆盖减少了专用仪表的配置。一次注入试验的规范化有助于提升整体检修质量。

STS 5000 内置六路相互独立的输出源，可根据试验程序自动匹配幅值，无需人工反复换线。这六路分别是交流大电流、交流小电流、直流大电流、直流小电流、交流高压与交流低压。其中交流大电流由230V交流供电、最高800A；直流大电流最高400A；交流高压输出具备内部高压电子开关与安全锁，最高2000V，仅在安全锁打开并按下启动后闭合。各通道在设定试验后由STS 5000 自动选通并切换量程，在同一台设备内即可覆盖电流、电压、耐压与介损等多种一次注入试验。借助以太网，测试数据可快速汇入后台管理系统。一次注入能暴露二次法难以发现的接触与装配缺陷。该系统的程序化控制使重复试验具有良好的一致性。对旋转设备的介损测试延伸了其在电机领域的用途。设备的轻量化设计减轻了转场搬运的负担。试验模板覆盖了主流一次设备的典型检测项目。高精度的电流与电压测量提升了判定结论的权威性。

STS 5000 一次注入测试系统的输出频率可在15至500Hz范围内连续调节，也可选配配电网同步器与电网频率同步。宽频输出使STS 5000 能够匹配不同被试设备与试验标准对频率的要求，例如在工频50Hz或60Hz下完成常规变比、直阻测试，也可在偏离工频的频段评估频率特性。需要注意的是，当输出频率低于50Hz或高于60Hz时，STS 5000 的输出幅值会相应衰减，试验布置应据此预留裕量。借助15至500Hz的可调频率，STS 5000 在一次注入测试中具备更强的适应性与试验覆盖能力。自动化评估把主观判断转为客观的量值比对。该仪器让现场一次注入试验朝着标准化方向推进。多源自动匹配降低了人为选通道出错的概率。在新建站验收中，它可输出与规程一致的可信数据。设备对频率衰减的提示帮助用户合理预留试验裕量。该设备兼顾了高准确度与移动式现场使用的双重需要。介损与一次注入的协同使诊断流程在同一台设备内闭环。其本地控制能力在远离机房的现场同样可靠。

STS 5000 以全自动方式运行，配合PADS电力设备诊断软件实现试验、评估与报告的一体化。用户在PADS中选择变压器、CT或接地网等试验模板后，STS 5000 会自动安排输出源、设定频率与幅值并采集数据，无需逐项手动配置，显著降低操作复杂度。PADS随后对结果进行判定，并自动生成可追溯的测试报告，减少人为记录误差，便于归档与比对历史数据。STS 5000 的彩色大屏也支持本地独立控制，在无PC环境下同样完成标准试验。这一软硬协同使现场交接与周期性维护既高效又规范，保证不同班次测试结果的一致性。该设备支持在有限工期内完成多类试验的现场作业。内置耐压功能省去了另配高压试验装置的麻烦。测量结果可直接用于设备状态判定，减少误判可能。借助标准通信协议，它能融入数字化变电站的测试环境。该系统的集成度让试验班组携带的装备更精简。对套管等设备的介损评估有助于发现绝缘早期劣化。

STS 5000 主要适用于电网、电厂及其他需要对电流、电压回路开展现场校验的场景。在变电站新建或大修后的交接试验中，STS 5000 可对CT、VT、PT执行变比、极性、励磁与误差等一次注入验证；在接地网维护中，它可施加大电流测量接地导通与电阻，排查连接劣化。对于电力变压器与旋转设备如发电机、电动机，STS 5000 还能配合选配模块开展介损诊断。由于集多功能于一体且结构紧凑，它特别适合携带到不同站端、在有限时间内完成多类试验的现场调试与周期性维护作业。该系统的量值溯源能力满足状态评价的要求。在预防性试验中，它可周期性核查设备性能是否漂移。多通道协同输出便于模拟复杂的一次回路工况。设备的人机界面直观，缩短了每次出工的布置时间。对电压互感器的一次注入可核验其误差特性是否符合预期。该仪器适用于电网、电厂及一般工业用户的现场校验。安全联锁设计降低了高压试验中的误操作风险。

STS 5000 一次注入测试系统的交流大电流输出在主机内置条件下最高可达800A，覆盖多种额定工况。其典型档位包括800A/4800VA持续25秒、600A持续200秒、400A持续500秒、300A持续900秒，以及200A可大于两小时，频率均可在15至500Hz调节。当需要更大电流时，可选配BUX 5000模块，将一次注入能力提升至最高5000A乃至7000A，满足大截面导体、母线与接地网的强电流试验需求。STS 5000 的交流大电流由230V交流供电，最长持续试验时间随电流等级变化。凭借灵活的输出组合，STS 5000 能适配不同容量设备的一次注入校验场景。无论是配电侧还是输电侧设备，STS 5000 都能提供匹配的一次注入电流，满足从日常巡检到大修验收的不同强度需求。
