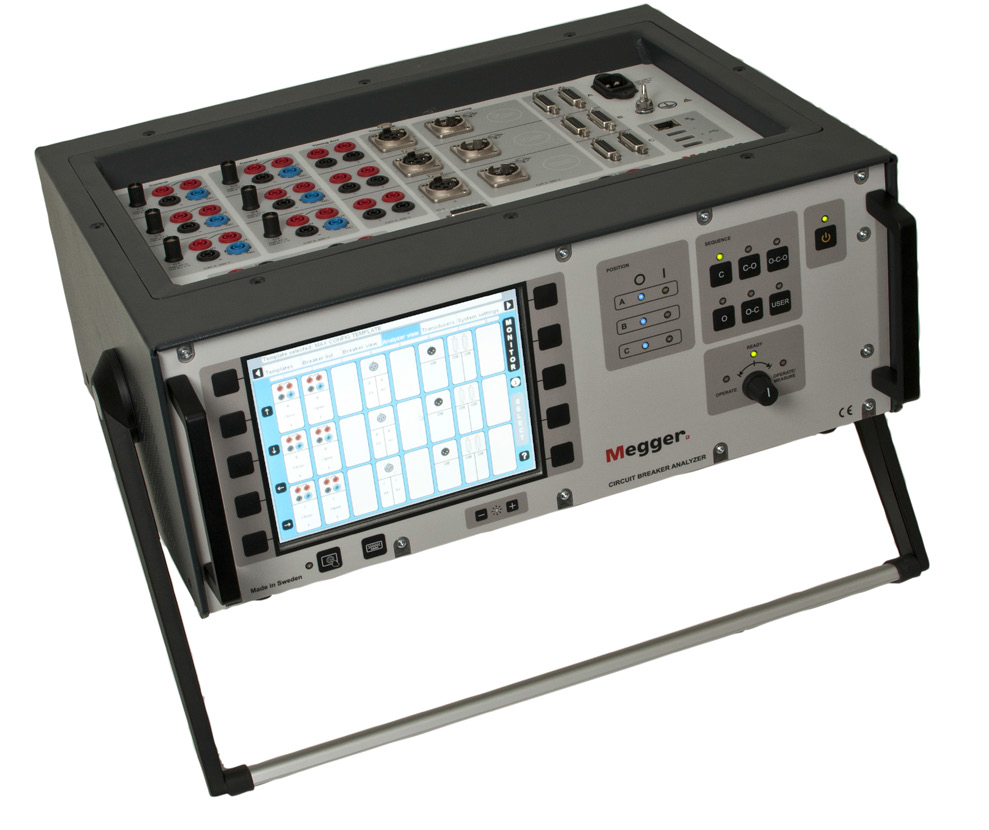

MEGGER TM1700 断路器分析系统

使用MEGGER TM1700断路器分析系统进行断路器检测，可从现场操作、数据处理两个维度大幅提升运维效率，整体运维效率可提升70%以上。传统断路器检测的流程为：断电验电、拆除断路器两端接地引线、针对不同参数多次接线调试、逐项测量、记录数据、拆除测试接线、恢复接地引线、人工整理数据生成报告，单台10kV高压断路器的测试时长通常需要2-3小时，多参数测量的情况下耗时更长。而使用MEGGER TM1700进行检测时，首先专利双接地技术无需拆除和恢复接地引线，可节省1-1.5小时的接线准备和收尾时间；其次全端口电气隔离设计支持一次接线完成所有参数测量，无需多次拆线换线，可节省30分钟以上的调试时间，单台断路器的现场测试时长可压缩至20-30分钟，现场操作效率提升80%以上。在数据处理环节，传统检测需要人工手动记录每一项参数，人工绘制特性曲线、整理检测报告，单台设备的报告整理需要30分钟以上，而该设备配套的CABA Win软件可自动存储测试数据、自动生成特性曲线、支持自定义报告模板一键生成检测报告，无需人工录入和整理数据，数据处理效率提升90%以上。对于运维团队而言，同样的人力配置下，原来一天

MEGGER TM1700断路器分析系统在高压断路器检测场景中相比同类产品的适配性优势主要体现在三个层面：第一是作业场景适配性，搭载的专利双接地技术可适应各类高安全要求的作业场景，包括强电磁干扰的500kV及以上特高压变电站、作业空间狭小的地下轨道交通牵引变电所、安全管控要求极高的核电厂作业现场，无需拆除接地引线即可完成检测，从根源上降低了作业安全风险，相比同类产品可减少60%以上的现场作业时长；第二是检测对象适配性，可适配真空断路器、SF6断路器、油浸式断路器等所有类型的高压断路器，支持10kV至1000kV全电压等级设备检测，同时适配户内柜式断路器、户外柱上断路器、GIS组合电器内置断路器等多种安装形式的设备检测，无需额外配置专用配件即可完成所有类型设备的检测；第三是数据适配性，测量数据的重复性误差小于0.2%，远高于同类产品平均1%的误差水平，检测数据可直接作为设备验收、运维评估的合法依据，对于B端工业用户而言，更高的检测精度可提前识别微小的设备隐患，减少非计划停机损失，提升投入产出比；对于G端电网、轨道交通等公共服务类单位而言，合规的检测数据可满足行业监管要求，保障供电、运输等

MEGGER TM1700系列共包含TM1710、TM1720、TM1740、TM1750、TM1760五款标准型号，所有型号均标配专利双接地测试技术、有源干扰抑制算法、电气隔离输入输出接口、CABA Win数据管理与分析软件，支持PC端远程控制，均可适配高压变电站等复杂环境的测试需求，测试精度、抗干扰能力均符合IEC、GB、DL等相关行业标准。各型号的配置差异主要体现在通道配置方面，可满足不同规模、不同测试需求的用户选择：1、TM1710：标配3通道控制/辅助模块、6通道计时M/R模块、6通道数字模块，可选配3通道模拟模块、6通道DCM模块，适合中小规模运维团队的日常断路器基础检测需求。2、TM1720：标配6通道控制/辅助模块、6通道辅助模块、2组6通道计时M/R模块、6通道数字模块，可选配3通道模拟模块、6通道DCM模块，适合中等规模的检测团队多参数并行测试需求，可同时对多组断路器参数进行同步检测。3、TM1740：标配3通道控制/辅助模块、6通道计时M/R模块、6通道数字模块，可选配3通道模拟模块、6通道DCM模块，适配基础型断路器测试场景，适合预算有限、测试需求相对单一的用户

MEGGER TM1700系列断路器分析系统作为高精度的断路器机械特性测试设备，广泛应用于电力电网、轨道交通、市政管网、工业配电等多个领域，可覆盖各类断路器的全生命周期测试需求。具体应用场景包括：第一是电力电网领域，适用于各电压等级变电站的断路器运维检测，涵盖20kV配网断路器、110kV及以上电压等级的GIS断路器、油浸式断路器、真空断路器、SF6断路器等多种类型断路器的投运前校验、预防性试验、故障后诊断、动作特性复测等场景，可在高压变电站强电磁干扰环境下稳定输出准确测试数据。第二是轨道交通领域，适用于地铁、高铁、有轨电车的牵引供电系统断路器的定期检测，保障牵引供电网络的稳定运行，满足轨道交通领域高可靠性的运维要求。第三是市政管网领域，适用于城市供水、供气、供热等市政配套设施的供电系统断路器检测，降低市政设施供电故障风险，保障民生服务的稳定性。第四是工业配电领域，适用于大型工厂、工业园区、矿山等场景的高压配电系统断路器的日常运维检测，避免因断路器故障导致的生产中断、安全事故等问题。全系列包含多种配置型号，可适配不同场景的需求：独立操作型号搭载完整的人机交互界面，适合现场巡检、户外作业

MEGGER TM1700断路器分析系统是面向高压断路器机械特性检测的专业工业检测设备，核心功能涵盖高压断路器全维度机械参数检测，可精准测量分合闸时间、分合闸同期性、弹跳时间及弹跳幅值、动触头行程、分合闸速度、操作线圈电流波形、动作电压阈值等数十项核心参数，可覆盖10kV至1000kV全电压等级高压断路器的检测需求。其核心技术优势首先在于专利双接地技术，测试过程中无需拆除断路器两侧的高压接地引线，即可完成所有参数的准确采集，相比传统检测设备需要拆除引线再恢复的作业流程，可压缩70%以上的单台设备检测时长。设备时间测量精度可达±0.1ms，行程测量精度可达±0.5%FS，测量数据重复性误差小于0.2%，可满足严苛的工业检测精度要求。设备内置多通道同步采集模块，最多支持12路信号同步采集，可同时完成三相断路器的所有参数检测，无需重复接线，进一步提升检测效率。对于B端工业用户而言，该设备可大幅降低高压断路器检测的作业时长，减少停电损失，提升运维效率，实现更高的投入产出比。

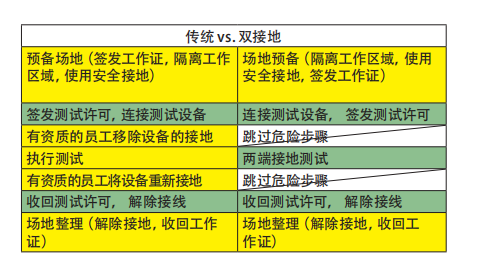

MEGGER TM1700断路器分析系统搭载的专利双接地技术，是针对高压断路器检测场景开发的专用技术，其核心原理是采用差分测量电路搭配多级自适应信号滤波算法，可自动抵消断路器两端接地时产生的接地环流对测量信号的干扰，从而在断路器两端保持接地的状态下，实现所有机械特性参数的精准测量。传统断路器检测流程中，为了避免接地环流导致的测量误差，操作人员必须拆除断路器两端的接地引线才能开展测试，测试完成后再恢复接地，这一流程不仅增加了操作步骤，还会带来较高的触电风险，而双接地技术的应用可从根本上解决这一问题。该技术的作用主要体现在三个方面：第一是大幅提升检测操作的安全性，操作人员无需接触高压侧的接地引线，也无需在测试完成后恢复接地，减少了操作人员接触高压端口的概率，降低触电事故的发生风险；第二是大幅提升检测效率，仅拆除、恢复接地引线的步骤就可节省60%以上的现场准备时间，结合设备的一次接线测量设计，单台断路器的测试时长可压缩70%以上；第三是保障测量精度不受接地状态影响，即使在两端接地的状态下，设备的时间测量精度仍可保持±0.1ms，行程测量精度保持±0.5%，完全满足各类场景的高精度检测要求，检

MEGGER TM1700断路器分析系统针对高压变电站的强电磁干扰环境做了多重技术优化，测试可靠性处于行业领先水平，可在复杂干扰环境下输出准确、稳定的测试结果，完全满足高压场景的测试要求。首先，设备搭载专利有源干扰抑制算法，针对高压变电站中普遍存在的大容性耦合电流干扰做了专项优化，可有效过滤电场、磁场干扰信号，保证断路器动作时间测试的计时精度误差控制在±0.1ms以内，同时保障预插入电阻（PIR）阻值测试的误差不超过±1%，避免因干扰导致的测试数据偏差、误判等问题。其次，设备所有输入输出接口均采用电气隔离设计，隔离电压等级达到2kV以上，一方面避免高压信号对设备内部电路的损坏，提升设备使用寿命，另一方面可实现单次接线完成所有相关参数的测量，无需反复调整接线设置，减少现场作业时间的同时，也降低了接线错误导致的测试风险。另外，设备标配专利双接地（DualGround™）测试技术，测试过程中可保持断路器两端同时接地，将容性耦合感应电流直接引入大地，在保障测试人员作业安全的同时，不会对测试精度产生任何影响，完全符合高压变电站的作业安全规范，无需额外的安全防护措施即可开展测试。同时设备采用高可靠

水务行业的市政管网检测场景大多处于地下泵站、郊区水厂等环境，存在潮湿、多尘、电磁干扰强、供电不便等特点，MEGGER TM1700断路器分析系统针对这类场景做了多重适配设计，适配性优异。首先，该设备的硬件采用工业级加固设计，工作温度范围覆盖-20℃到55℃，抗潮湿等级达到GB/T 4208规定的IP50防护等级，可适应地下泵站的高湿、多尘环境，不会因为环境因素导致设备运行异常。其次，水务场景中存在大量水泵、变频设备，电磁干扰强，该设备的所有输入输出端口均采用电气隔离设计，抗电磁干扰等级达到EMC Class B，可在强电磁干扰环境下保持测量精度稳定，时间测量误差不超过±0.1ms，行程测量误差不超过±0.5%，检测数据准确性不受干扰。第三，该设备搭载的专利双接地技术，可在接地系统不完善的泵站场景下安全开展测试，无需额外搭建临时接地装置，减少现场准备流程。第四，该设备内置大容量电池，续航时长可达8小时，可满足户外、地下无外接电源场景下的全天巡检需求，无需频繁充电。另外，该设备的测量精度可精准识别断路器的动作异常，提前排查故障隐患，避免因断路器故障导致泵站停运、供水中断等问题，完全符合水务

MEGGER TM1700断路器分析系统是专业的断路器机械特性测试设备，核心功能涵盖断路器动作时间检测、预插入电阻（PIR）阻值测试、动作时序分析、机械特性参数校验等多项检测需求，可适配不同类型、不同电压等级的断路器测试场景。其核心技术优势包括以下几点：一是搭载专利双接地（DualGround™）技术，测试过程中可保持断路器两端同时接地，直接将高压环境下的容性耦合感应电流引入大地，既消除了测试过程中的安全隐患，也减少了接线调整步骤，大幅提升测试效率。二是配备专利有源干扰抑制算法，针对高压变电站的强电磁干扰环境做了专项优化，即使存在大容性耦合电流干扰，也能保证计时精度和PIR阻值测试的准确性，输出稳定可靠的测试结果。三是所有输入输出接口均采用电气隔离设计，单次接线即可完成所有相关参数的测量，无需反复调整接线设置，单组测试时长较传统设备缩短40%以上。四是搭载8英寸彩色触摸屏与人机交互界面，内置接线图和测试模板向导，无需复杂参数设置即可启动测试，操作门槛低，适配现场作业的快速操作需求。五是全系列兼容CABA Win数据管理与分析软件，既支持独立现场操作，也可连接PC实现远程控制、数据存储、

MEGGER TM1700断路器分析系统的适用行业覆盖电力、核工业、轨道交通、水务、环保、冶金、石化等所有配备高压配电系统的工业领域，具体应用场景可分为三大类：第一类是新建项目交接试验场景，包括新建变电站、新建轨道交通牵引变电所、新建发电厂、新建大型工业厂区的高压配电系统交接验收，可对新安装的高压断路器的机械性能进行全面检测，判断设备安装质量是否符合设计要求；第二类是定期预防性试验场景，包括电网公司输变电设备春秋检、发电厂高压设备年度预试、轨道交通牵引供电设备季度运维检测、大型水务厂/垃圾焚烧发电厂的配电设备年度检测，可提前发现高压断路器的机械性能隐患，避免故障停机；第三类是故障诊断场景，当高压断路器出现动作异常、拒动误动等故障时，可通过该设备完成全参数检测，定位故障原因，为设备检修提供数据支撑。针对核工业场景，该设备可适配核电厂常规岛及核岛外围高压断路器的检测要求，针对轨道交通场景，可适配城轨、高铁的所有牵引供电断路器检测需求。

MEGGER TM1700断路器分析系统属于专业级断路器机械特性测试仪，全系列包含TM1710、TM1720、TM1740、TM1750、TM1760多个型号，覆盖独立单机运行、PC远程控制等不同使用需求，可满足各类场景下的断路器机械特性检测需求。其核心技术优势主要体现在四个方面：第一是搭载专利双接地技术，可在断路器两端保持接地的状态下完成全参数测量，大幅降低操作安全风险，减少接线调试步骤；第二是全输入输出端口采用电气隔离设计，仅需一次接线即可完成所有相关参数测量，无需反复拆线换线，大幅缩短测试时长；第三是硬件采用工业级加固设计，可耐受高压变电站、工业生产车间等复杂场景的高低温、高湿、强电磁干扰工况，运行稳定性强；第四是配套经过行业长期验证的CABA Win数据管理与分析软件，支持测试数据批量存储、多维度特性对比、自定义报告生成等功能。该设备时间测量精度可达±0.1ms，行程测量精度可达±0.5%，可精准捕捉断路器微秒级的动作异常，广泛适用于运维巡检、故障检测、环境评估等各类检测场景，同时满足B端企业对检测精度、效率的需求，以及G端单位对检测设备的性能要求。
