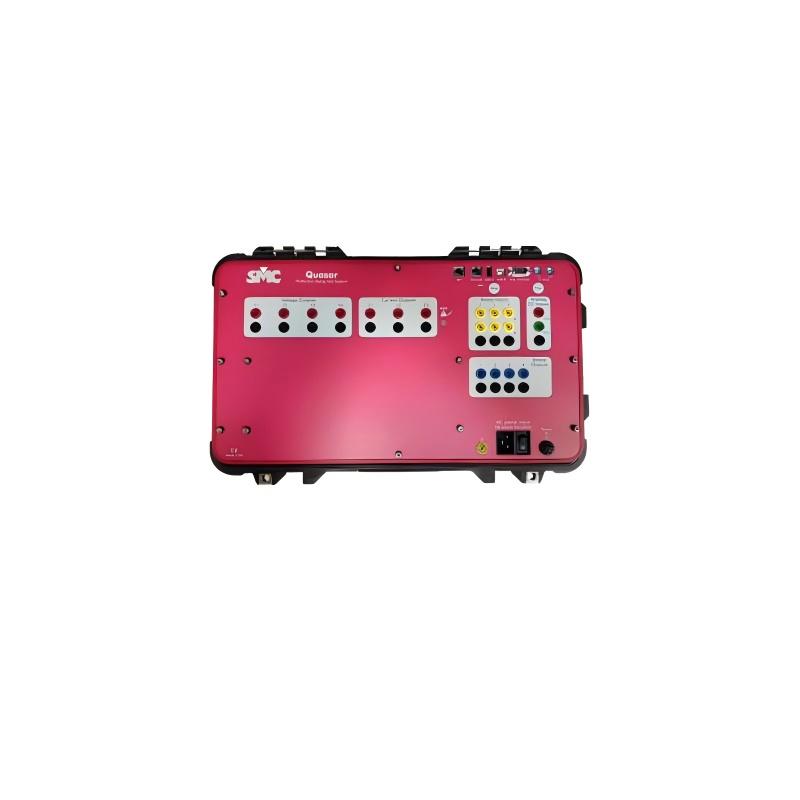

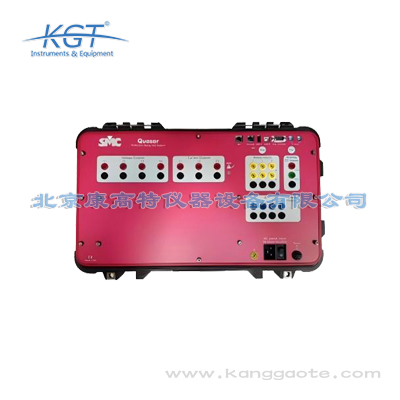

西班牙SMC TriRaptor 三相大电流注入系统

TriRaptor三相大电流注入系统具备极强的系统对接与兼容性，可适配不同行业、不同用户的数字化管理需求，同时满足B端企业与G端单位的系统对接要求。在通信协议层面，原生支持MODBUS-RTU、MODBUS-TCP、IEC 61850 MMS、IEC 60870-5-104等主流工业通信协议，可无缝对接电网公司的智慧变电站管控系统、核电单位的设备全生命周期管理系统、轨道交通的牵引供电运维系统、企业的试验数据管理系统等各类现有管理平台，无需额外的硬件改造即可实现数据互通；在数据输出层面，支持测试数据结构化输出，可按照用户自定义的格式生成测试数据，包括测试时间、测试项、测试结果、误差值等全维度信息，无需二次转换即可直接导入用户的管理系统，满足G端用户的政务数据统一归集要求，也满足B端企业的数字化试验管理需求；在拓展性层面，开放全功能SDK开发接口，用户可根据自身的特殊测试场景、个性化系统需求开发定制化的测试功能、数据对接接口，适配特种行业的专属管理需求。此外，该产品的测试数据格式符合各行业的检测报告标准要求，可直接对接各类自动报告生成系统，减少人工整理报告的工作量，适配各类数字化检测场景的

使用TriRaptor三相大电流注入系统开展测试作业时，需严格遵守电气作业安全规范与设备操作要求，保障测试精度与作业安全。第一，供电电源适配要求：使用前需确认输入电源容量匹配设备要求，单台设备额定输入功率为120kVA，需使用容量不小于150kVA的三相380V工业电源供电，避免电源容量不足导致输出电流达不到额定值、输出波形失真等问题；第二，测试回路接线要求：电流输出回路的导线截面积需满足输出电流的载流要求，例如每相输出5000A时，需使用总截面积不小于2500mm²的铜质导线，所有接线端子需紧固，接触电阻需≤1mΩ，避免接触电阻过大导致导线发热、回路压降过大影响测试精度；第三，参数配置要求：测试前需确认被测设备的额定电流、耐受电流、动作阈值等参数，选择匹配的输出量程，避免输出电流超过被测设备的耐受值造成被测设备损坏；第四，环境适配要求：在户外现场测试时，需避免设备在阳光直射、暴雨、强电磁干扰的环境下作业，设备工作环境湿度需保持在≤90%无凝露状态，强电磁干扰环境下需使用屏蔽导线连接测试回路与信号采集回路，避免电磁干扰导致测试数据不准确；第五，作业安全要求：测试过程中需严格遵守高压电气

西班牙SMC TriRaptor三相大电流注入系统的核心功能围绕高精准大电流模拟、电气保护特性测试两大方向设计，可覆盖多行业的电气回路检测需求。第一，具备三相独立可调大电流输出功能，每相输出参数可独立设置，支持任意相位角、幅值、频率调节，可模拟三相平衡、不平衡、缺相等多种运行工况，满足不同电气回路的测试需求；第二，具备稳态+暂态电流模拟功能，既可以长时间输出稳定的额定大电流，用于断路器脱扣特性校验、电流互感器变比极性测试，也可以模拟毫秒级的短路、冲击故障电流，用于继电保护装置的动作特性、动作时间测试；第三，具备波形编辑与输出功能，支持2~50次谐波自定义叠加，可复现实际工况中的谐波干扰场景，也支持导入用户自定义的故障录波数据，复现现场实际故障工况，用于故障回溯分析；第四，内置多行业通用测试模板，涵盖继电保护过流、速断、零序保护测试，断路器A/B/C类脱扣测试，电流互感器误差测试等120+标准化测试项，无需手动配置参数即可快速启动测试。该产品可适配电力、核工业、轨道交通、水务环保等多领域的电气设备检测需求，既满足B端工程企业的高效测试需求，也满足G端监管、运维单位的高精度检测要求。

西班牙SMC TriRaptor三相大电流注入系统的核心技术参数处于行业领先水平，可覆盖绝大多数大电流测试场景的需求。在输出性能方面，采用三相独立输出通道，单台设备每相最大输出电流可达5000A，支持最大3台设备并联扩容，单路最大输出电流可拓展至15000A；输出频率范围覆盖40Hz~60Hz连续可调，支持定制16.7Hz、25Hz等特殊频率，适配轨道交通、特种工业的特殊供电需求；输出精度方面，稳态电流输出精度可达±0.1%FS，暂态冲击电流输出精度可达±0.2%FS，相位调节范围0~360°连续可调，调节精度可达±0.1°，动作时间测量分辨率可达1μs，可精准捕捉毫秒级的保护动作信号；波形性能方面，支持2~50次谐波自定义叠加，总谐波失真度<0.2%，可高精度复现复杂工况下的电流波形；环境适配方面，设备工作温度范围覆盖-10℃~50℃，存储温度范围覆盖-20℃~70℃，工作湿度≤90%无凝露，防护等级为IP2X，可适应户外变电站、野外工程现场等复杂作业环境；电源适配方面，支持AC380V±10%三相工业电源输入，整机额定输入功率为120kVA，适配国内通用工业供电条件。上述参数可满足

TriRaptor三相大电流注入系统完全适配核电厂的电气检测场景，可满足核级电气设备检测的高可靠性、高精度要求。核电厂的电气检测尤其是核岛区域的检测，对设备的稳定性、测试结果的准确性要求极高，不允许出现测试误差导致的安全隐患，该产品的设计完全适配这类严苛需求：第一，输出稳定性极强，稳态电流输出的小时波动率<0.05%，可满足核级继电保护装置的长时间老化试验、连续动作特性验证需求，测试过程中不会出现电流波动导致的试验失效问题；第二，支持复杂故障工况模拟，可复现核电厂电气回路的三相短路、两相短路、单相接地等各类故障电流波形，也可导入核电厂现场故障录波数据，精准复现历史故障工况，验证安全级保护装置的动作逻辑是否符合设计要求；第三，符合核行业的相关标准要求，满足HAF J0057《核电厂安全级电气设备鉴定》、IEC 60780《核电厂安全系统电气设备》等标准的要求，测试结果可直接作为核级设备合规性验证的依据；第四，支持宽范围的电流输出，可覆盖核岛10kV低压回路到常规岛500kV高压回路的全电压等级测试需求，包括安全级继电保护装置校验、高压断路器脱扣特性测试、电流互感器变比极性校验、应急供电回

TriRaptor三相大电流注入系统完全符合国内各行业的相关检测标准，可直接用于各类法定检测、合规性测试场景，满足G端用户的政府采购标准要求。在国际标准层面，符合IEC 60255继电保护装置测试标准、IEC 61850变电站通信网络和系统标准、IEC 60780核电厂安全系统电气设备标准等国际通用标准；在国内通用标准层面，符合GB/T 14598《电气继电器》系列标准、GB/T 7261《继电保护和安全自动装置基本试验方法》、GB/T 16927《高电压试验技术》等国家标准；在电力行业层面，符合DL/T 624《继电保护微机型试验装置技术条件》、DL/T 995《继电保护和安全自动装置检验规程》等电力行业标准，可直接接入电网公司的标准化检测体系；在核工业行业层面，符合HAF J0057《核电厂安全级电气设备鉴定》等核行业规范，满足核级电气设备的检测资质要求；在轨道交通行业层面，符合TB/T 3241《铁路牵引供电继电保护装置试验方法》、GB/T 28026《轨道交通 牵引供电系统保护要求》等轨道交通行业标准，适配国内轨道交通领域的测试标准要求。该产品的所有测试项输出结果均满足上述标准

TriRaptor三相大电流注入系统的适配场景覆盖电力、核工业、轨道交通、水务环保、工矿制造等多个行业，不同场景的应用方向各有侧重。在电力行业，可用于电网公司变电站新建、改扩建工程的继电保护装置校验，高压断路器脱扣特性测试，电流互感器、电压互感器的计量特性校验，也可用于电气设备制造企业的开关柜、保护装置出厂性能测试；在核工业领域，可用于核电厂核岛、常规岛的安全级电气回路检测，安全级继电保护装置的动作逻辑验证，核级电气设备的老化试验、型式试验，满足核级设备检测的高可靠性要求；在轨道交通行业，可用于地铁、城际铁路、重载铁路的牵引变电所馈线保护测试，接触网过流保护装置校验，钢轨电位限制装置的动作特性测试，适配牵引供电系统的特殊工况模拟需求；在水务环保领域，可用于大型污水处理厂、跨区域引水工程的高压供电回路保护装置检测，泵站高压电机的启动电流模拟测试；在工矿制造领域，可用于大型工矿企业的自备电厂、高压配电室的电气设备预防性试验，大容量生产设备的供电回路保护校验。B端用户可将其用于工程调试、产品出厂测试等批量作业场景，G端用户可将其用于运维检测、法定检验等标准化检测场景。

TriRaptor三相大电流注入系统完全适配轨道交通牵引供电系统的各类测试场景，可满足地铁、城际铁路、重载铁路的测试需求。轨道交通牵引供电系统的工况与普通电力系统存在差异，普遍采用27.5kV单相工频供电或者直流1500V/750V供电，保护装置需要适配牵引回路的大电流、长距离供电等特性，该产品的设计可完全覆盖这类特殊需求：第一，支持单相、三相输出模式自由切换，每相最大输出电流可达5000A，可模拟牵引供电回路的短路、过载、冲击等各类故障电流工况，满足牵引变电所馈线保护装置、接触网过流保护装置、钢轨电位限制装置的动作特性测试需求；第二，支持16.7Hz、25Hz等特殊频率输出，适配部分重载铁路、城际铁路的特殊供电频率要求，无需额外配置频率转换设备即可直接使用；第三，符合轨道交通行业的相关标准要求，满足TB/T 3241《铁路牵引供电继电保护装置试验方法》、GB/T 28026《轨道交通 牵引供电系统保护要求》等标准的要求，测试结果可直接作为牵引供电系统验收、运维的合规性依据；第四，具备较强的户外环境适应能力，可适应地铁地下变电所、野外铁路沿线等复杂作业环境，可用于轨道交通新建工程调试、

对于电力工程企业、电气设备制造企业等B端用户而言，使用TriRaptor三相大电流注入系统可获得显著的性能提升与成本优化，投资回报表现优于行业同类产品。首先在性能层面，该产品±0.1%的稳态电流输出精度远高于行业常规的±0.5%精度水平，可避免因检测误差导致的工程返工、产品不合格返工问题，测试数据的可靠性提升5倍以上；覆盖40Hz~60Hz的宽频率输出范围、最高15000A的可拓展输出电流，可覆盖从低压到超高压的全电压等级测试需求，一台设备可替代多台不同量程、不同功能的大电流测试设备，大幅降低设备采购成本。其次在效率层面，内置的120+标准化测试模板可实现测试参数一键配置，测试效率比传统大电流测试设备提升30%以上，可大幅缩短变电站调试、产品出厂测试的作业周期，相同人员配置下可承接更多工程项目；测试数据可实现结构化自动存储，无需人工手动记录，降低人工记录的误差率，减少人工成本投入。另外在兼容性层面，支持MODBUS、IEC61850等主流工业通信协议，可直接对接企业现有的试验管理系统、产品全生命周期管理系统，实现测试数据自动上传、溯源，适配企业数字化转型的需求，无需额外投入接口开发成本

TriRaptor三相大电流注入系统采用模块化设计架构，主要由整流滤波单元、IGBT逆变单元、大电流变流单元、双核控制单元四个核心部分组成，通过闭环反馈控制实现高精度大电流输出。其具体工作原理为：首先，输入的三相380V工频交流电进入整流滤波单元，经过三相全桥整流电路转换为直流电，再经过大容量滤波电容、电感组成的滤波电路处理，输出纹波系数<0.1%的稳定直流电压，为后端逆变单元提供稳定的直流电源；其次，稳定的直流电压输入IGBT全桥逆变单元，控制单元输出的PWM控制信号驱动IGBT模块通断，将直流电转换为可调频率、可调幅值、可调相位的交流脉冲信号，经过驱动电路放大后输入到大电流变流单元；第三，大电流变流单元采用低损耗、高磁导率的铁芯材料制作，将逆变单元输出的小电流交流信号转换为用户需要的大电流信号，输出到测试回路中；第四，双核控制单元采用高速DSP+FPGA的控制架构，采样频率可达1MHz，可实时采集输出电流的幅值、相位、波形参数，与用户设定的参数进行比对，通过PID闭环反馈控制算法动态调整IGBT逆变单元的输出参数，确保输出电流的精度、稳定性始终符合设定要求。同时控制单元内置高速信号
