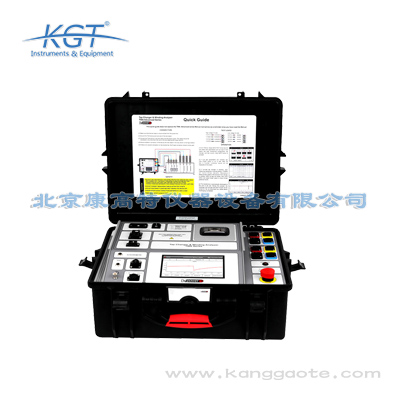

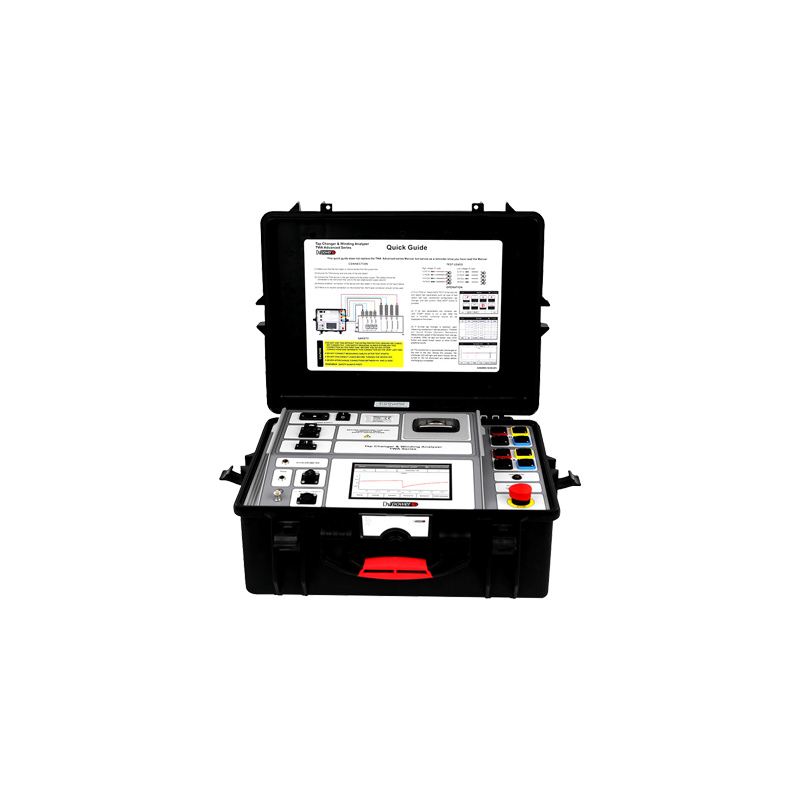

瑞典DVPOWER TWA400三相变压器有载分接开关测试仪，TWA400是专门为六绕组电阻测试设计的，同时可以在一次侧及二次侧测试三相的有载分接开关，测试电流高达40A。现在热卖中，如需购买，可通过客服联系我们！
瑞典DV POWER TWA400三相变压器有载分接开关测试仪介绍
变压器绕组电阻计 TWA Advanced 系列是 DV Power *新的三相变压器绕组电阻测量和分接开关分析解决方案。它们能够通过单根电缆连接测试六个变压器绕组，以及三相自动变压器退磁。它可以选择自动测试模式，在该模式下，仪器无需操作员输入即可操作分接开关（*大限度地减少人为错误的风险），并根据预先选择的稳定标准记录绕组电阻结果。
分接开关分析的独特 DVtest 方法可以在转换期间检查有载分接开关的动触点、测量转换时间、检测开路和许多其他类型的故障。它以 0.1 ms 采样率执行，并测量分接开关电机电流，以检测电机和机械问题。使用特殊的专有算法来测试通过内置串联（升压）变压器连接的分接开关。 DVtest 可以在一阶段进行，也可以在三个阶段同时进行。也可与所有分接位置的绕组电阻测试一起进行。
TWA Advanced 仪器的独特优势是能够同时测试以 YN 配置连接的三相变压器的所有三相绕组电阻。这可以显着加快测试速度，例如，它使操作员能够在具有 33 个分接位置的分接开关上执行 33 次测量，而不是 99 次。
TWA500配备了10.1英寸大型图形触摸屏显示器，而TWA400则配备了7英寸图形触摸屏显示器。与老式绕组欧姆表相比，除了使界面更加用户友好之外，它还支持以前仅通过DV-TR 软件提供的某些测试选项。其中*重要的是DVtest、分接开关电机电流测量、“热运行”测试、测试模板和自动测试模式。
产品特点
测试电压高达 55V DC
TWA 注入的电流电压值高达 55V DC，可确保磁芯快速饱和，*大程度缩短测试时间。
六绕组电阻测量
同时连接高压和低压侧的所有三相，一次测试*能测量变压器所有 6 个绕组的电阻。如果选择同时测量高低压侧，TWA 会通过安装在同一铁芯柱上的对应高低压绕组注入电流，使变压器铁芯快速饱和，加快测量结果的稳定。
有载分接开关 DVtest（DRM）
TWA 可用于测量带有有载分接开关的电力变压器各分接抽头的绕组电阻，测试过程无需中断测试电流，以此检查有载分接开关切换是否正常。当分接位置切换时，设备会检测到测试电流瞬间短暂下降，这些下降被称为 “纹波”，纹波应保持一致，出现异常则需进一步检查。通过分析过渡纹波、过渡时间和查看 DVtest（DRM）图表，能够检测有载分接开关的故障。此外，还可通过专用通道记录有载分接开关的电机电流和振动，并显示在同一图表上。
分析电机电流图表和 / 或振动图表，有助于发现与有载分接开关机械机构相关的潜在问题。
有载分接开关同步性检查
DVtest（DRM）图表可同时记录三相数据，便于检查各相之间的同步情况，三相曲线会绘制在同一张图表上。
三相绕组电阻同步测量
DV - TR 和独立设备支持额外的 QuickYN 测试模式。在此模式下，可同时测量 YN 配置的三个变压器绕组的电阻，也能一次性测量所有三相有载分接开关各位置的电阻。
DV - TR 软件
基于 Windows 系统的 DV - TR 软件，可实现对测试过程的控制和监测，并在电脑上保存和分析测试结果。该软件通过分析有载分接开关切换过程中 DVtest（DRM）值的图表，评估有载分接开关的状态。此外，DV - TR 还能测量和计算有载分接开关每次分接切换操作的过渡时间、纹波和绕组电阻。用户可生成、编辑定制化的测试报告，并以多种文件格式（包括 pdf）保存和打印。
有载分接开关电机电流和振动记录
交流和 / 或直流电流监测通道以及振动监测通道，用于记录有载分接开关运行时机械驱动电机的电流和振动情况。电机电流和振动波形会绘制在同一 DVtest（DRM）图表上，有助于检测有载分接开关的机械故障。电机电流通道可利用有载分接开关电机电流触发 DVtest 记录，这对电抗分接开关尤为有用。
变压器自动退磁
进行直流电流测试（如绕组电阻测量）后，变压器磁芯可能会被磁化。此外，当变压器从供电系统断开时，磁芯中也可能残留一定的磁通量。对变压器磁芯退磁需要施加幅值逐渐减小至零的交流电，TWA 仪器通过内部改变受控直流电流的极性来提供交流电。在退磁过程中，测试电流按照专有程序，每一步都逐渐减小幅值。
分接开关控制单元
TWA 仪器内置分接开关控制单元，支持远程操作有载分接开关，单个操作人员即可快速完成完整测试。
多有载分接开关位置的自动化测试
内置分接开关控制单元支持在多个有载分接开关位置进行全自动测试。TWA 仪器可自动控制测量和分接切换的全过程。
应用领域
一次连接电缆，完成变压器绕组电阻的六绕组测量
同步（QuickYN）模式，可同时测量 YN 配置的三个变压器绕组的电阻
有载分接开关的 DVtest（动态电阻测量），可同时在三相上进行，也可逐相顺序进行
评估有载分接开关的三相同步情况
通过专用通道测量有载分接开关的电机电流
通过专用通道测量有载分接开关的振动
三相或单相变压器自动退磁
瑞典DV POWER TWA400三相变压器有载分接开关测试仪产品规格
| 技术参数 | 电脑接口 |
| 绕组电阻测试 | · USB |
| · 测试电流：5mA-40ADC | · 以太网 |
| · 输出电压：up to 55VDC |
|
| · 测试范围：0,1μQ-10 kQ | 电流钳表规格 |
| · 典型精度：±(0.1%rdg+0,1%F.S) | · 测试电流：300 Aens Or450 A DC |
| · 测试范围：30300 A |
|
| 分辨率 | · 频率范围：DC to 20 KHz(-3dB) |
| · 0,1μQ-999,9μQ:0,1 μQ | · 分辨率：±50/±100 mA |
| · 1,000mQ-9,999 mQ:1 μQ | ● 精度：±1%%of the reading |
| · 10,00mQ-99,99 mQ:10 μQ |
|
| · 100,0mΩ-999,9mQ:0,1 mQ | 振动测试通道 |
| · 1,000 Q-9,9990:1 mQ | · 分辨率：0,1ms |
| · 10,00 Ω-99,990:10 mQ | · ICP 加速度计，±100 mV/g,±50 g |
| · 100,0Q-999,90:0,1 Q |
|
| · 1000 Q-99990:1Ω |
|
| OLTC 动态电阻测试 |
|
| · 采样频率：0,1 ms | 市电电源 |
| · 自动开路检测和报* | · Connection according to EC/EN60320-1; |
| · 转换电流纹波测量 | UL498,CSA 22.2 |
| · 转换时间测量 | · 电源电压：90V-264VAC |
| · 频率：50/60 Hz |
|
| · 使用DV-Wn 图形分析工具对不同过渡变化的 | · 电源电压波动高达±10%标称电压 |
| 时序测量 |
|
| · 输入功率：1500 VA |
|
| AC 电流测试通道 | · 保险丝15A/250V,F 型，用户不可更换 |
| · 分辨率：0,1 ms |
|
| · 幅值分辨率：16 bit |
|
| 尺寸和重量 (TWA500) |
|
| 显示 | · 尺 寸 (WxHxD): |
| · 10.1 英寸图形触摸屏显示器 | 505 mmx257 mmx409 mm |
| (TWA500) | 19.9 inx10.1inx 16.1 in |
| · 重量：15,9kg/35.0 bs |
|
变压器绕组变形、直流电阻、变比与消磁四类
变电站运维、新设备交接验收过程中，如何精
瑞典DV POWER TWA400三相变压器有载分接开关测试仪内置的自动测试模式，可实现全流程无人干预完成测试：开启该模式后，设备可自动向有载分接开关发送控制指令，完成分接位置的切换，每切换至一个目标位置后自动触发测试、记录测试数据，无需人工手动操作切换分接开关、手动启动测试，可大幅降低测试过程中的人为错误风险，同时减少测试环节的人工投入。该模式尤其适合多档位分接开关的批量测试场景，可在变压器出厂质检、电网运维巡检场景下大幅提升测试效率。
瑞典DV POWER TWA400三相变压器有载分接开关测试仪搭载独有的DVtest检测方法，可检测的故障类型覆盖电气与机械两大维度：电气类故障包含有载分接开关动触点故障、转换时间异常、开路等问题；机械类故障可通过同步记录分接开关电机电流的方式，识别电机及传动结构的机械类故障。同时设备支持有载分接开关三相同步性检查，可通过同图展示三相测试数据的方式，快速识别三相动作不同步的异常，适配有载分接开关故障诊断与状态评估场景的需求。
瑞典DV POWER TWA400三相变压器有载分接开关测试仪的三相同步性检查功能，通过同时采集一次侧、二次侧三相有载分接开关的动作数据实现：测试时设备同时对三相分接开关的动作时间、接触电阻、过渡波形等参数进行同步采集，随后将三组测试数据在同一图表中进行展示，测试人员可直接对比三相参数的偏差值，快速识别分接开关动作不同步的异常。该功能可有效提升有载分接开关状态评估的准确性，适配电网运维、第三方检测等行业的故障诊断需求。
瑞典DV POWER TWA400三相变压器有载分接开关测试仪支持与DV-TR Windows系统软件对接，可实现多维度的数据处理功能：一是可通过软件实现测试过程的远程控制，灵活调整测试参数；二是可完成测试结果的存储与分析，支持历史测试数据的调取与比对；三是支持定制化测试报告的生成与导出，可根据不同场景需求调整报告的展示维度。同时设备支持有载分接开关三相测试数据同图展示，便于测试人员对比分析三相参数的差异，快速识别异常数据。
使用瑞典DV POWER TWA400三相变压器有载分接开关测试仪进行三相变压器退磁作业时，首先需确认设备连接符合要求，单根测试电缆需正确连接至6个变压器绕组的对应接线端，随后在设备操作界面选择三相自动变压器退磁功能，即可启动自动退磁流程，无需人工额外调整参数、干预流程。设备的退磁功能适配各类三相电力变压器的退磁需求，可在绕组电阻测试前完成退磁作业，避免剩磁对测试数据准确性的影响，保障后续检测结果的可靠性。
瑞典DV POWER TWA400三相变压器有载分接开关测试仪的适用行业覆盖四大类：一是电网运维行业，二是变压器制造行业，三是第三方电力检测服务行业，四是工矿企业电力运维领域。其适用场景包含：电力变压器日常运维检测、变压器出厂质量检测、有载分接开关故障诊断与状态评估、三相变压器绕组电阻测量、三相变压器退磁作业、有载分接开关电机及机械故障检测，可满足不同主体对三相电力变压器、有载分接开关的全维度检测需求。
瑞典DV POWER TWA400三相变压器有载分接开关测试仪进行绕组电阻测试时，采用直流压降法原理，设备输出最高40A的直流测试电流，搭配55V DC高测试电压实现磁芯快速饱和，待电流稳定后采集绕组两端的压降数值，通过欧姆定律计算得出绕组的直流电阻值。针对YN配置的三相变压器，设备支持三相绕组同步测试，仅需一次接线即可完成三相绕组的电阻数据采集，无需逐相切换接线，可有效降低测试误差，保障测试数据的准确性，适配各类三相变压器的绕组电阻测量需求。
使用瑞典DV POWER TWA400三相变压器有载分接开关测试仪时，可通过两项核心技术缩短测试时长：一是设备搭载55V DC高测试电压，可实现变压器磁芯快速饱和，减少绕组电阻测试的等待时间；二是启用内置的自动测试模式，无需人工操作即可自动控制分接开关完成全流程测试，省去人工切换分接位置、手动触发测试的耗时。此外针对YN配置变压器，开启同步测量功能可将33分接位置的测试次数从99次压缩至33次，测试效率可提升60%以上，尤其适合批量测试场景使用。
这款产品是瑞典DV POWER推出的TWA Advanced系列专业检测设备，定位为三相变压器绕组电阻测量与有载分接开关状态分析工具，专门针对六绕组电阻测试场景设计，最高测试电流可达40A，测试电压为55V DC。其核心优势包含测试效率高、故障识别能力强、操作便捷三类，可有效降低变压器检测的人工成本与人为错误风险，为变压器运维、出厂质检、故障诊断等场景提供可靠技术支撑，目前暂无明确标注符合的国际标准与国家标准，检测对象覆盖三相电力变压器、变压器有载分接开关两大类。
瑞典DV POWER TWA400三相变压器有载分接开关测试仪为六绕组测试场景做了多项专属优化：一是支持单根电缆连接即可测试6个变压器绕组，无需反复换线，简化操作流程；二是支持YN配置三相变压器绕组电阻同步测量，可将33分接位置的测试次数从常规的99次减少至33次，大幅降低测试耗时；三是可同时在变压器一次侧、二次侧测试三相有载分接开关，一次性获取全维度测试数据。该设计适配多绕组变压器的运维、出厂质检需求，尤其适合电网运维、变压器制造等行业的批量检测场景。
