瑞士HAEFELY VITAS 2772电压互感器综合测试仪

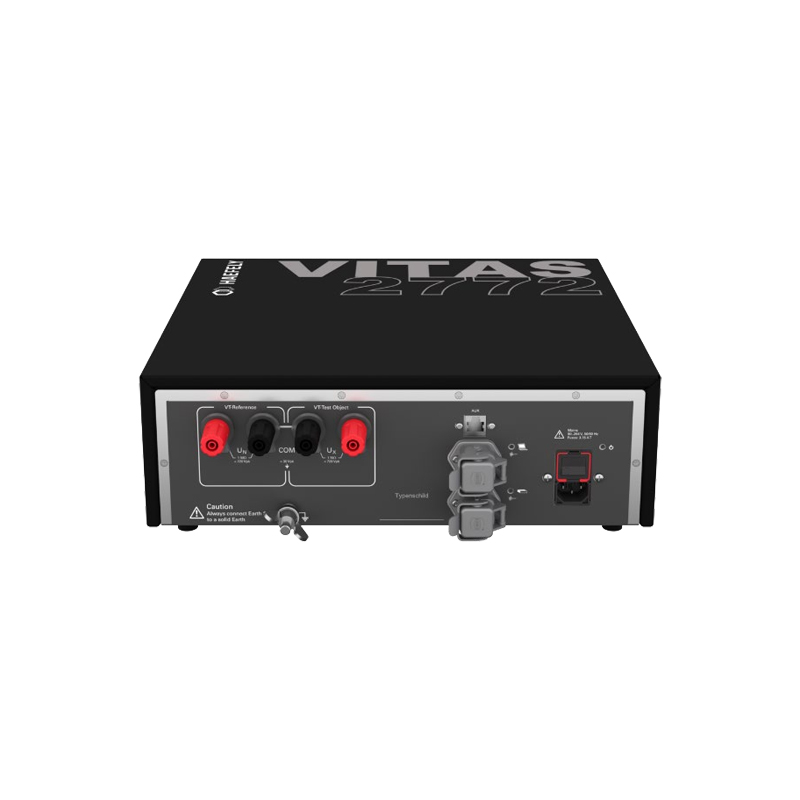

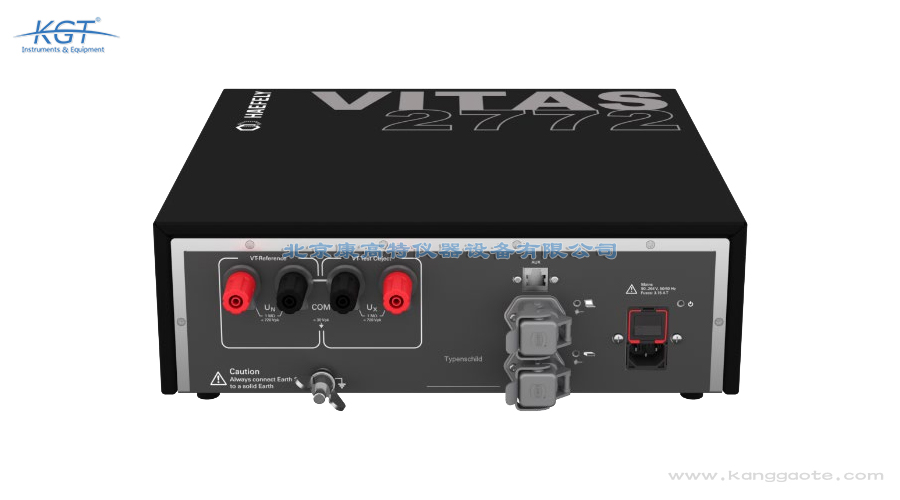

VITAS 2772采用全数字电压互感器测量技术。它由标准侧UN与被测侧UX两组4毫米安全香蕉插座接入信号，内置高输入阻抗（968千欧、误差±0.1%）的前置电路采集两侧电压，经数字处理同时解算出比值误差、相位误差与励磁电流。在参考试验条件下，比值误差低至±60ppm、相位误差±0.05分、幅值误差±0.1%；全工作量程（输入0.01至510伏）下比值误差±200ppm、相位误差±0.5分。设备1秒即可快速稳定，测量精度不受励磁电流及环境温度湿度影响，并内置示波器功能实时显示波形，便于在测试中快速排查接线故障。这种设计把传统需要标准互感器与人工读表的繁琐流程，转为高稳定、可溯源的数字化测量。该仪器精度极高。适合计量实验室。光纤隔离安全。操作十分方便。波形显示清晰。报告一键生成。适合互感器检定。量程覆盖很宽。不受温漂影响。适合出厂校验。溯源能力可靠。适合科研使用。适配自动化站。结果稳定可信。便于标准管理。适合校准机构。提升检定效率。安全防护到位。

瑞士HAEFELY（哈弗莱）VITAS 2772电压互感器综合测试仪是面向实验室高精度计量校准的专用仪器，用于全面检测电压互感器的比值误差、相位误差与励磁电流。它采用全数字化测量架构，兼容IEC与ANSI标准，支持超大变比跨度而无需频繁换线。设备搭载光纤隔离防护，操作侧通过20米浩亭光纤线缆与高压侧连接，安全性高；配套CaMS可视化软件运行于Windows系统，可实时显示测量波形、远程程控并一键生成检测报告。机身紧凑、防护等级IP50，重7.8千克，可选METAS校准证书，适合计量院所与互感器制造企业做准确度检定。凭借1秒快速稳定与实时示波器功能，它在保证精度的同时显著提升单台互感器的检定节拍。该仪器精度极高。适合计量实验室。光纤隔离安全。操作十分方便。波形显示清晰。报告一键生成。适合互感器检定。量程覆盖很宽。不受温漂影响。适合出厂校验。溯源能力可靠。适合科研使用。适配自动化站。结果稳定可信。便于标准管理。适合校准机构。提升检定效率。安全防护到位。

VITAS 2772直接给出比值误差、相位误差与幅值误差三项。比值误差以ppm表示，参考试验条件下为±60ppm、全量程±200ppm，数值越接近零说明被试互感器变比越准；相位误差以分表示，参考±0.05分、全量程±0.5分，反映高低压侧电压相位的偏移，对计量与保护用互感器都很关键；幅值误差约±0.1%。判定时把这些读数与互感器准确度等级对应的限值比对，超差即不合格。设备还实时显示励磁电流，异常偏大提示铁芯饱和或绕组缺陷。结合CaMS生成的波形与报告，可清晰区分是变比超差、相位偏移还是接线问题。若比值与相位同时异常，应优先核对接线组别与同名端，排除人为因素后再判定互感器本体故障。该仪器精度极高。适合计量实验室。光纤隔离安全。操作十分方便。波形显示清晰。报告一键生成。适合互感器检定。量程覆盖很宽。不受温漂影响。适合出厂校验。溯源能力可靠。适合科研使用。适配自动化站。结果稳定可信。便于标准管理。适合校准机构。提升检定效率。安全防护到位。

VITAS 2772通过架构与材料设计抵御干扰。其全数字测量精度明确不受励磁电流与环境温湿度影响，在参考试验条件（10至40摄氏度）与全工作量程（0至50摄氏度）下均给出可预期的ppm级指标，避免了模拟互感器校验仪常见的温漂与励磁波动误差。高压侧与操作台之间采用光纤隔离，既阻断共模干扰又保障人身安全，配合20米光纤把操作人员移出高压区。内置示波器可实时观察波形，遇噪声或接线故障能立刻发现。再加上968千欧高输入阻抗与±0.1%精度，使它在复杂电网与不同被试对象间切换时仍保持测量一致性与可重复性。对多台互感器连续检定时，这一稳定性可显著减少中间复校的次数。该仪器精度极高。适合计量实验室。光纤隔离安全。操作十分方便。波形显示清晰。报告一键生成。适合互感器检定。量程覆盖很宽。不受温漂影响。适合出厂校验。溯源能力可靠。适合科研使用。适配自动化站。结果稳定可信。便于标准管理。适合校准机构。提升检定效率。安全防护到位。

计量实验室可将VITAS 2772作为电压互感器检定的核心标准装置。借助其兼容IEC与ANSI标准、可选METAS校准证书的特性，能建立符合要求的可溯源检定能力；超大变比量程让它一台覆盖多种规格互感器，减少标准器切换。日常检定时，操作员在CaMS软件中录入被试信息、调用标准模板，设备1秒稳定后自动采集比值、相位与励磁数据并生成带波形的报告，既规范又高效。对于产线或自动化站，它还支持远程程控与自动出报告，便于接入实验室信息管理系统。定期用METAS证书核查，可维持±60ppm级比值精度的长期可信度。积累的检定数据库还能支撑实验室间比对与能力验证，持续提升量值传递的可靠性。该仪器精度极高。适合计量实验室。光纤隔离安全。操作十分方便。波形显示清晰。报告一键生成。适合互感器检定。量程覆盖很宽。不受温漂影响。适合出厂校验。溯源能力可靠。适合科研使用。适配自动化站。结果稳定可信。便于标准管理。适合校准机构。提升检定效率。安全防护到位。

VITAS 2772的测量能力依据国际通用互感器标准设计，兼容IEC与ANSI两类规范，可对电压互感器开展符合标准的比值、相位与励磁电流检定。设备可选配METAS校准证书，METAS是瑞士联邦计量院校准体系，代表可溯源的高精度计量认可能力。参考试验条件规定环境温度为10至40摄氏度、全工作量程放宽到0至50摄氏度，基波频率覆盖45至65赫兹，二次侧变比在0.01至100范围内均可测。用户在验收或送检时应核对设备附带的校准证书与适用标准条款，确认其满足所在实验室的计量溯源要求与不确定度目标。对跨国项目或外资业主，IEC与ANSI双兼容也便于在不同技术体系下通过验收。该仪器精度极高。适合计量实验室。光纤隔离安全。操作十分方便。波形显示清晰。报告一键生成。适合互感器检定。量程覆盖很宽。不受温漂影响。适合出厂校验。溯源能力可靠。适合科研使用。适配自动化站。结果稳定可信。便于标准管理。适合校准机构。提升检定效率。安全防护到位。

使用VITAS 2772时应注意：高压接线须由专业人员操作，标准侧与被测侧UN、UX不可反接，否则结果异常且可能损坏设备；光纤链路转换模块与20米浩亭光纤是高压隔离关键，严禁用普通导线替代或旁路，否则失去电气隔离保护；供电为90至264伏交流、50/60赫兹、功耗30伏安，现场应确认电源稳定；设备防护等级IP50，宜置于清洁实验室环境，避免粉尘潮气进入；参考试验条件为10至40摄氏度，超出将进入全量程指标，精度会变化。长期不用应存放在-20至80摄氏度的存储温度范围内并定期送检。搬运时避免剧烈震动，防止光纤接口与内部高阻抗前放电路受损，影响长期测量稳定性。该仪器精度极高。适合计量实验室。光纤隔离安全。操作十分方便。波形显示清晰。报告一键生成。适合互感器检定。量程覆盖很宽。不受温漂影响。适合出厂校验。溯源能力可靠。适合科研使用。适配自动化站。结果稳定可信。便于标准管理。适合校准机构。提升检定效率。安全防护到位。

相比传统需要标准互感器比对、人工读表的校验装置，VITAS 2772有几点突出优势：一是全数字化测量，比值误差在全量程保持±200ppm以内、参考试验条件更达±60ppm，且精度不受温湿度与励磁电流漂移影响；二是超大变比量程（二次侧变比参考0.1至10、全量程0.01至100），被测与标准互感器变比差距大时也无需频繁换线；三是光纤隔离把操作台与高压侧电气隔开，安全等级高；四是内置示波器实时看波形、CaMS软件自动出报告，并支持远程程控适配自动化。整体上它在精度、安全与效率上均优于模拟式校验仪，尤其适合变比规格繁杂的计量实验室日常使用，能明显减少接线错误与重复劳动。该仪器精度极高。适合计量实验室。光纤隔离安全。操作十分方便。波形显示清晰。报告一键生成。适合互感器检定。量程覆盖很宽。不受温漂影响。适合出厂校验。溯源能力可靠。适合科研使用。适配自动化站。结果稳定可信。便于标准管理。适合校准机构。提升检定效率。安全防护到位。

操作可按步骤进行：先将标准互感器与被测电压互感器的高压、低压端分别接入VITAS 2772的UN、UX四毫米香蕉插座，把光纤转换模块经20米浩亭光纤连到主机，再接百兆以太网到装有CaMS软件的电脑；在CaMS界面选择对应IEC或ANSI标准与额定变比，启动测量，设备约1秒稳定后实时显示比值误差、相位误差与励磁电流波形；利用内置示波器核对接线无误后，记录多点数据；最后通过CaMS一键生成完整检测报告并可导出。全程高压侧与操作台由光纤隔离，无需人员靠近带电部位，安全且高效。建议在加压前先用示波器确认两侧波形同步、无反接，避免误加高压损坏被测互感器或导致数据异常。该仪器精度极高。适合计量实验室。光纤隔离安全。操作十分方便。波形显示清晰。报告一键生成。适合互感器检定。量程覆盖很宽。不受温漂影响。适合出厂校验。溯源能力可靠。适合科研使用。适配自动化站。结果稳定可信。便于标准管理。适合校准机构。提升检定效率。安全防护到位。

VITAS 2772主要面向电压互感器准确度检测与计量校准场景。计量技术机构、第三方检测实验室可用它按IEC、ANSI标准对各类电磁式与电容式电压互感器做比值和相位误差检定；互感器制造厂在出厂校验环节借助其超大变比量程减少换线、提升节拍；科研单位做精密测量时也能利用其±60ppm级比值精度与内置示波器。由于设备支持自动化测试系统远程控制与一键出报告，也适合作为产线或计量自动化站的检测单元。对于现场抢修式粗略比对，它偏重实验室高精度定位，并非便携巡检首选。在需要出具可溯源校准证书的客户委托试验中，其METAS证书选项更能满足审计与认可要求。该仪器精度极高。适合计量实验室。光纤隔离安全。操作十分方便。波形显示清晰。报告一键生成。适合互感器检定。量程覆盖很宽。不受温漂影响。适合出厂校验。溯源能力可靠。适合科研使用。适配自动化站。结果稳定可信。便于标准管理。适合校准机构。提升检定效率。安全防护到位。
