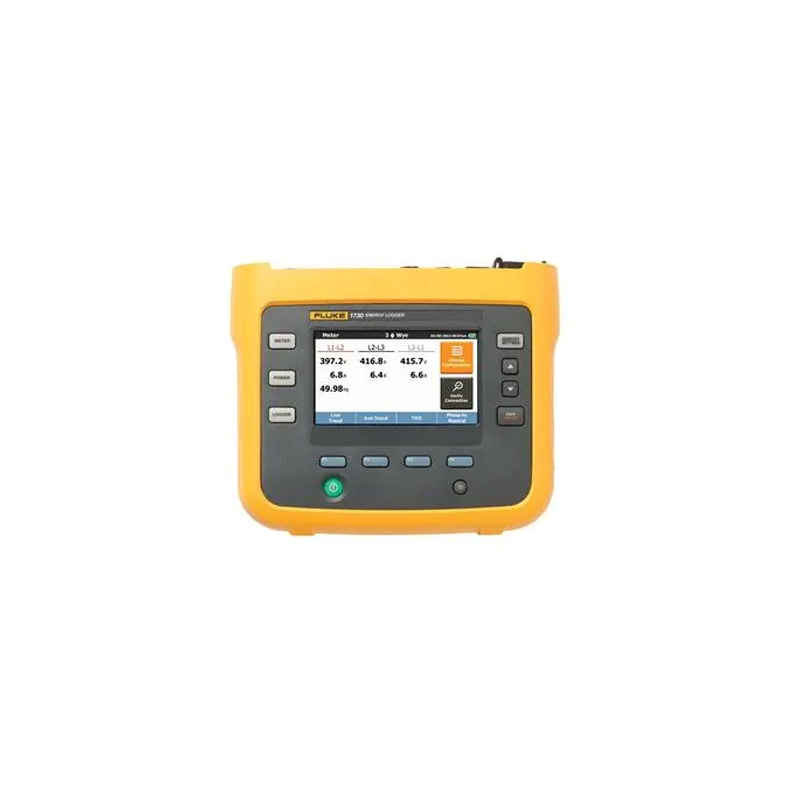

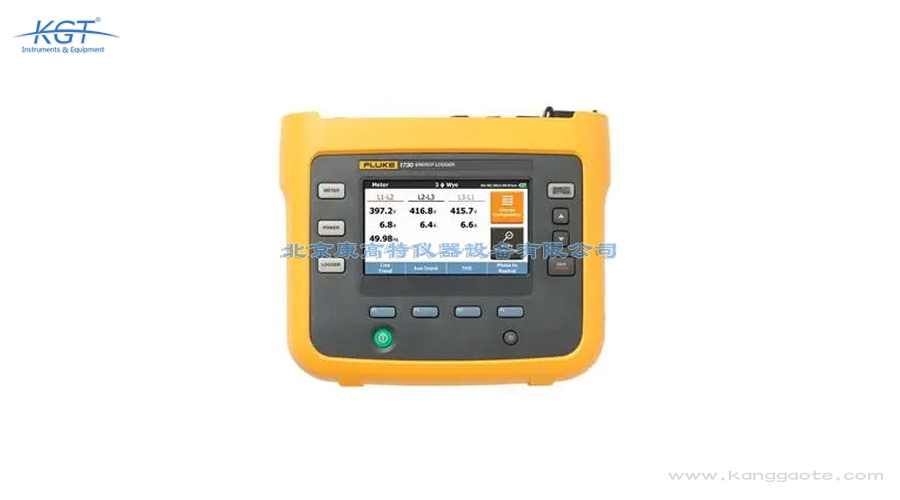

美国Fluke 1730电能质量分析仪

Fluke 1730 的体积与接口都是围绕配电柜内作业优化的，这在实际使用中会直接影响安装效率与数据回收的便利性。 主机尺寸为十九点八乘十六点七乘五点五厘米，带上电源模块后厚度为九厘米，重量一点一千克，可以放在柜内狭小的空隙中而不遮挡其它元件；随附的电源模块为十三乘十三乘四点五厘米、重约四百克，可以单独放置。配套的电压线采用扁平设计，柔性电流探头细而柔软，便于在密集的母排和导线之间穿行。 接口方面提供两个 USB 端口，其中一个用于连接计算机，另一个可以直接把数据下载到标准 U 盘或其它 USB 设备，现场回收数据时不必携带计算机，只要插入存储盘即可完成导出。 小巧的机身还带来一个附加好处：多台设备可以同时部署在同一配电房的不同回路上，互不干扰，从而在一次调查中同步获取多个测点的数据，避免分阶段测量带来的工况差异。

Fluke 1730 是福禄克面向节能需求设计的三相电能记录仪，核心用途是完成能源调查与负载研究，通过记录电压、电流、功率和功率因数等数值，帮助使用者找到电能浪费的源头。 它把全面的电能量记录与报告集成在一台小巧的主机里，使用者可以确定设备耗能发生在什么时段、位于哪条回路，测量范围从进户线一直覆盖到每条分支电路。得到的数据可以用能源分析软件包整理成完整的用电情况图，并自动生成简报式报告。 对于希望开展节能改造的工厂、楼宇和数据机房，它提供的是一套从现场记录到结论输出的简便方法，不需要先建立复杂的测量系统，也不要求操作人员具备深厚的电能分析背景。 与单纯的电度计量不同，它更强调把用能过程完整记录下来并给出可读的结论，因此在能源记录仪这一细分领域中，它被定位为面向节能调查与负载研究的专用工具，适合作为改造前的基线测量手段。

Fluke 1730 配用的 1500-12 iFlex 柔性电流探头提供两档量程，分别是一到一百五十安与十到一千五百安交流，可以覆盖从分支回路到主进线的常见电流范围。 精度方面，探头在参考条件下的固有误差为读数的正负百分之零点七，与主机组成系统后的整体指标为正负百分之一读数再加百分之零点零二量程。参考条件指环境温度二十三摄氏度上下五摄氏度、无外部电磁场、相对湿度百分之六十五，并且初级导体位于探头中心位置。 探头电缆长三百零五毫米、直径七点五毫米，最小弯曲半径为三十八毫米，输出电缆长两米，重量仅一百一十五克，便于在狭窄空间绕装。其工作电压为 1000 V CAT III 与 600 V CAT IV，导线允许温度为负二十到七十摄氏度，外壳防护等级为 IP50。 实际使用时还应让被测导体尽量处于探头环的中心位置，并保持探头远离其它载流导体，这样可以减少邻近磁场带来的串扰，使系统精度更接近标称指标。

Fluke 1730 的环境适应范围较宽，但仍有明确的使用边界，超出后测量结果与安全裕度都会下降。 温度方面，工作范围为负十到五十摄氏度，存放范围为负二十到六十摄氏度；湿度随温度分级，十到三十摄氏度时允许最高百分之九十五相对湿度，三十到四十摄氏度为百分之七十五，四十到五十摄氏度为百分之四十五，且均要求不凝露。海拔方面，正常工作海拔为两千米，若高达四千米则必须降额使用，限额变为 1000 V CAT II、600 V CAT III 与 300 V CAT IV。 此外，仪器的温度系数为每摄氏度零点一倍精度规格，环境温度偏离参考条件会带来附加误差。外壳防护等级为 IP50，能防尘但不能防水淋；抗振性能符合 MIL 28800E 的相关等级，可适应配电室日常环境。 在电磁兼容方面，仪器符合 EN 61326-1 工业级要求，射频发射满足 CISPR 11 第一类 A 组限值，在变频器与无线设备密集的现场也能稳定工作，不会对周边设备造成明显干扰。

Fluke 1730 记录的会话可以通过配套的能源分析应用软件下载和分析，软件内置自动报告功能，能够直接给出潜在节能潜力的简报，减少人工整理图表的工作量。 使用时先通过 USB 端口把主机或 U 盘中的数据导入计算机，软件会按时间轴还原各回路的电压、电流、功率与能量曲线，并支持把一段时间内的多个数据点进行对比，从而拼出完整的用电情况图。在此基础上，软件自动生成的报告会把耗能集中的时段、回路以及异常负载标注出来，便于向管理部门说明问题所在。 由于仪器可保存二十多个记录会话，多轮调查的数据可以在同一软件中统一管理，形成连续的能耗台账，为后续验证节能措施的实际效果提供可比对的基线。 主机的校准周期为两年，定期送检可以保证长期测量的可比性；日常使用中则可通过软件把新一期数据与历史基线叠加，直观看出节能措施实施前后的差异。

Fluke 1730 直接从被测电路获得工作电源，因此现场不必寻找插座或拉设临时电源线，既简化了部署，也减少了因外接电源被意外断开而丢失数据的风险。 仪器内置锂离子电池，充满一次可提供约四小时的操作时间，主要作为备用，用于短时断电期间维持运行或在拆线后查看与下载数据。安装方面，主机体积为十九点八乘十六点七乘五点五厘米、重量仅一点一千克，专为紧凑空间和狭小配电柜设计，可以安全地固定在柜内；机身还配有 Kensington 防盗锁槽，配合皮套使用，可降低设备遗留在现场时的丢失风险。 在安全等级上，它满足进户线和下游使用的 600 V CAT IV 与 1000 V CAT III 要求，并符合 IEC 61010-1 关于污染等级 2 的规定，可放心用于低压配电系统。 需要提醒的是，虽然主机具备较高的过压类别，接线与拆线仍应在断电并验电后进行，电流探头应卡在被测相的绝缘部位并确认钳口完全闭合，防止因接触不良产生附加误差。

Fluke 1730 的最大便利之一是全部设置都能通过前面板在现场完成，无需返回办公间下载配置，也不必携带计算机连接到配电盘。 操作时按照仪器提示的图形化步骤逐步确认，包括选择系统类型、接线方式、电压等级与电流探头类型，每一步都有明确引导，因此每次都能获取到正确的数据。仪器还带有智能化验证功能，会自动检查接线是否合理，帮助降低因连接不确定而造成的返工风险。 确认无误后启动记录，仪器随即自动保存所有测量值。整个过程中，明亮的彩色触摸屏会实时显示当前数值与波形，使用者可以立即判断接线方向与相位是否正确，发现问题当场改正，而不必等到数据下载后才察觉。 若一次调查涉及多条回路，可以在完成一处设置后立即开始记录，再移到下一处继续配置，二十多个会话的容量足以支撑逐段推进的调查方式，而不必中途导出数据腾出空间。

Fluke 1730 适用于从进户线到末端支路的全范围能源调查，尤其适合需要摸清用电构成、寻找节能环节的场合。 在工业厂房中，它可以挂在主进线上记录一个完整生产周期的负载变化，也可以下移到重点设备的支路，判断空压机、风机、水泵等大负载是否存在空载运行或长期偏离高效区的情况。在商业建筑里，它能发现照明、空调以及其它在非工作时段本可以关闭却仍在运行的大负载装置，这类不易察觉的浪费往往占据相当比例的电费。 由于仪器可以直接从被测电路取电，无需寻找电源插座，又能安全地固定在配电柜内，因此特别适合在配电间长期部署，对多条回路逐段记录后再横向比较。 对新投产或刚完成改造的线路，也可以先记录一个完整周期，确认实际负载与设计预期是否吻合，再据此调整保护定值与运行方式，使配电容量得到更合理的利用。

Fluke 1730 的测量以电能为主线，覆盖电压、电流、功率、功率因数以及与之相关的能量数值，这些量共同构成判断用能状况的基础。 记录方式上，主机内部可以存储二十多个不同的记录数据包会话，仪器会自动记录所有测量值，并且在记录过程中以及下载进行后续分析之前，都能随时查看这些数据，不必等到任务结束才知道结果是否正常。 显示部分采用四点三英寸的有源矩阵彩色液晶屏，分辨率为四百八十乘二百七十二像素，配电阻式触摸屏，可以在全图形化界面上直接完成实地分析和数据检查。配合扁平电压线与细柔性电流探头，即使在紧凑的配电柜内也能完成安装。 所有会话都带有时间标记，便于把能耗变化与生产班次、设备启停以及季节因素对应起来。仪器在记录过程中如果发现连接异常，会通过智能验证功能给出提示，避免整段数据因接线问题而作废。

判断节能机会的关键，是把 Fluke 1730 记录的功率与能量数据放到时间和空间两个维度上分别观察，先找时段再找回路。 时间维度上，重点看夜间、周末和节假日等本应低负荷的时段是否仍有明显能耗，若有，通常意味着照明、空调、通风或其它辅助设备在非工作时段未关闭，这类浪费只需调整运行制度就能消除。生产时段则看负载曲线是否频繁出现短时尖峰，尖峰往往对应多台设备同时启动，可通过错峰启动降低需量。 空间维度上，从进户线开始逐段向下比较，把各支路的能耗占比与设备额定功率对照，找出能耗偏高而产出偏低的环节。功率因数偏低则提示存在较多感性负载，需要考虑就地补偿。把这些结论按节约潜力排序，就能形成有先后次序的整改清单。 最后要把判断结果与实际工艺结合起来复核，某些时段的高能耗可能是必要的生产安排，只有排除了工艺因素之后，剩余的异常部分才是真正值得投入改造的节能空间。
