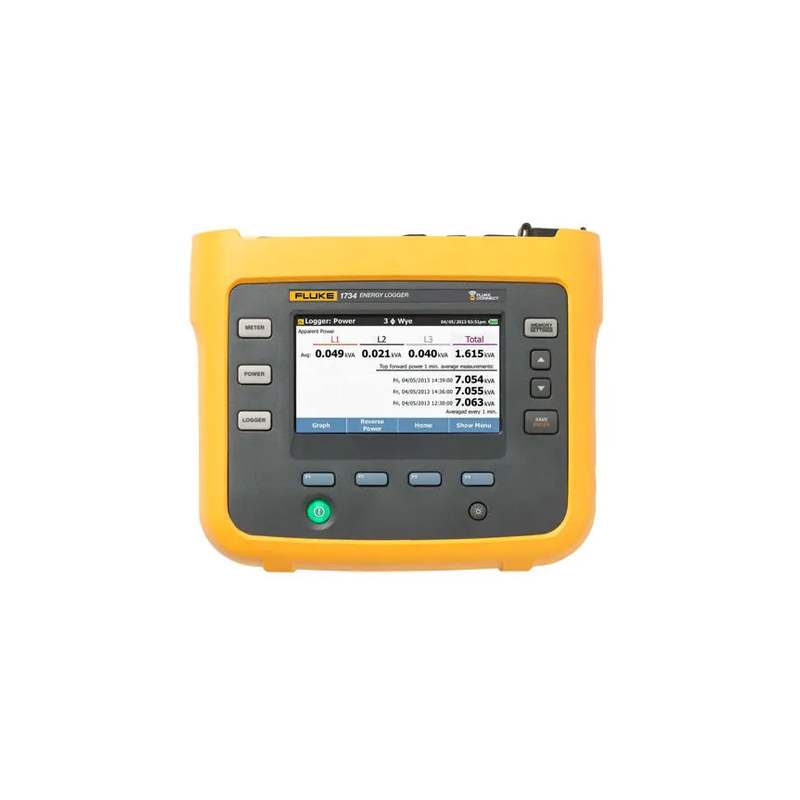

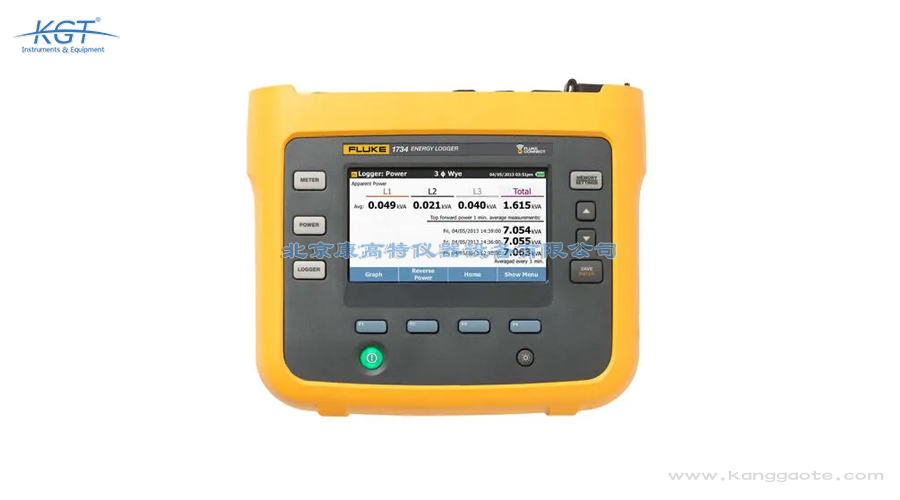

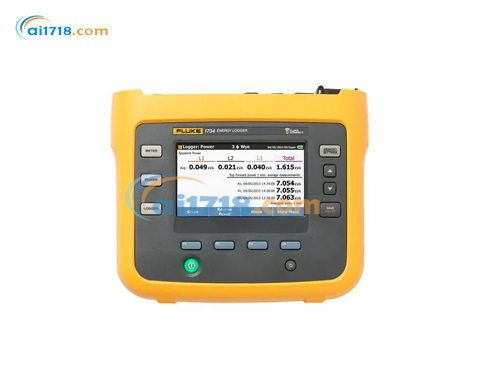

美国Fluke 1732/Fluke 1734电能质量分析仪

Fluke 1732与Fluke 1734采用16位同步采样，取样频率在50/60 Hz时为10.24 kHz并与电源频率同步，输入信号频率覆盖42.5 Hz到69 Hz。这样的密度让短时间的变化也能被如实记录，不至于因为取样过稀而把暂态抹平。 在长期统计方面，用户可以选用9种平均间隔，从1秒一直到30分钟；能量仪表模式下还有5分钟到30分钟共五档需求间隔可供选择。短期看波形、长期看趋势的需求由此可以同时满足。 电压输入带宽为42.5 Hz到3.5 kHz，足以支撑到数十次谐波的分析，配合±0.5的总谐波畸变偏差，可以判断畸变是否超标。对于需要经由逆变电源供电的负荷，若使用软件把不同日期的曲线叠加比较，往往就能看出某次改造之后的真实变化。所有结果都保存在内部闪存中且无法由使用者更换，因此现场应当养成及时下载的习惯。间隔的选择也有讲究：调查电机启动一类短时过程适合用1秒档，统计整月能耗则改用分钟档更为合适。

Fluke 1732与Fluke 1734的主要测量任务是自动捕获并记录电压、电流、功率、功率因数、电能以及相关数值，全部测量值都是自动完成的，不存在某个量被忘记勾选的情况。记录在基本间隔上覆盖电压、电流、辅助输入、频率、电压总谐波畸变、电流总谐波畸变、功率、功率因数、基波功率、位移功率因数与电能量。 平均间隔可以在1秒、5秒、10秒、30秒、1分钟、5分钟、10分钟、15分钟与30分钟之间选择，依据关注的时间尺度灵活设定。启用能量仪表模式后，还会按需求间隔记录电能量、功率因数、最大需量与电能成本。 存储方面，设备内部可以保存20多个不同的记录数据会话包，典型容量为10个为期8周、间隔1分钟并包含500个事件的会话。由于所有测量值都被自动记录，测量趋势不会因为某次忘记读数而丢失；甚至在会话进行期间和下载之前，就可以在屏幕上查看趋势并做实时分析。具体的记录会话数量与周期长短取决于使用者的设定，需要长期调查时适当放稀平均间隔即可延长容量。

Fluke 1732与Fluke 1734最方便的一点是可以直接从被测电路取电，不必额外拉临时电源。使用安全的输入插头通过测量电路供电时，电压范围为100 V到500 V；如果使用标准电源线，则适用100 V到240 V（符合IEC 60320 C7接口）。 功耗方面，最大为50 VA，若采用IEC 60320输入则最大15 VA，能效不低于68.2%，符合相关能效规范；仅在使用IEC 60320输入时，最大空载损耗小于0.3 W。主电源频率适应范围为50/60 Hz正负15%。 在没有合适供电插座的场合，内置的锂离子电池可以提供3.7 V、9.25 Wh的能量，并且允许使用者自行更换。标准操作模式下可连续运行4小时，节电模式最高可达5.5小时；充电时间少于6小时，通常需要当晚回到办公室充好。仪器本身重1.1 kg，电源部分重400 g。外出作业前估算好现场停留时间很有必要，若一次测量超过四小时就应改以节电模式运行，或者直接从被测电路取电。好在回满电量所需的时间少于六小时，白天测量、夜间补充能量通常能保证次日连续使用。

寻找浪费源头的第一步是把测量点设在进户线，Fluke 1732或Fluke 1734在此连续记录一段时间，得到整个设施能耗的基线曲线，从中可以看出峰谷分布以及非生产时段是否仍有明显消耗。 第二步是把仪器移到怀疑存在浪费的分支回路上，例如空压机、水泵、风机或照明干线，按同样的方式记录若干个完整的工作周期。此时不仅能够看清单台设备的耗电水平，还能从功率因数和基波功率判断电机是否长期处于低效运行的状态。 最后用Energy Analyze Plus应用软件把两次的数据叠加比较，哪一部分在非必要时段白白耗电就会暴露出来。软件提供自动报告功能，可以直接下载并分析电能消耗的各项细节，把结论整理成交给管理层的文档。报告中保留峰谷时段的对比往往会更具说服力，因为它能够直接指出哪些消耗发生在没有必要用电的时段。这样一来，讨论节能方案时就有了共同的量化起点，各方不必再凭各自的印象争执。

Fluke 1732与Fluke 1734在参考条件下的内在准确度以读数百分比加量程百分比的方式给出。电压量程1000 V、分辨率0.1 V，准确度为±（0.2% + 0.01%）；频率在42.5 Hz到69 Hz范围内、分辨率0.01 Hz，准确度为±0.1%；辅助输入为±10 V直流、分辨率0.1 mV，准确度为±（0.2% + 0.02%）。 电流与功率的指标与所选传感器有关。以常用配置为例，有功功率与有功能量在功率因数不低于0.99时，可达约1.2%加0.005%；视在功率与视在能量在全功率因数范围内的固有不确定度与之相当。无功功率与无功能量为已测得视在功率的2.5%，功率因数、位移功率因数以及余弦值的偏差均为±0.025。 电压与电流的总谐波畸变分辨率均为0.10%，偏差为±0.5。需要注意，当温度高于28 ℃或低于18 ℃时，按每摄氏度增加指定准确度的0.1倍计算温度系数；此外， Rogowski 线圈在夹口中的摆放位置同样会反映到最终读数上。上述指标对应的参考条件为环境温度23 ℃正负5 ℃、仪器至少工作30分钟、无外部电磁场、相对湿度低于65%，输入为功率因数等于1

Fluke 1732与Fluke 1734在进户线和下游负载上的额定值为600 V CAT IV与1000 V CAT III，属于业内较高的安全级别。安全标准方面符合IEC 61010-1与IEC 61010-2-031，电压端为过电压类别IV、污染等级2，仪器的IEC电源输入为过电压类别II、污染等级2。外壳防护等级为IP50，符合EN60529。 环境适应性方面，工作温度为-10 ℃到+50 ℃；存放温度为-20 ℃到+60 ℃，若连同电池存放则为-20 ℃到+50 ℃。工作湿度随温度递减：10 ℃到30 ℃时允许最高95%相对湿度，30 ℃到40 ℃为75%，40 ℃到50 ℃为45%。工作海拔为2000 m，海拔达到4000 m时降额为1000 V CAT II、600 V CAT III与300 V CAT IV，储存海拔为12 000 m。 振动方面通过MIL-T-28800E类型3、III级、B式的测试。 显示部分为4.3英寸有源矩阵TFT，分辨率480像素乘272像素，采用电阻式触摸屏；仪器尺寸为19.8乘16.7乘5.5 cm，连接电源时厚度为9 cm。外壳上还

Fluke 1734与Fluke 1732都兼容Fluke Connect，因此既可以在仪器上查看本地数据，也可以借助移动应用程序和桌面软件，通过企业的WiFi网络查看数据。通过无线方式远程访问并与团队共享，操作者可以保持更安全的工作距离，实时做出重要决策，从而减少对防护装备和到现场实地检查的依赖。 在接口上，USB-A口用于通过U盘传输文件和更新固件，最大电流120 mA；WiFi支持直连或经由网络进行文件传输与远程控制；USB-mini用于把数据下载到计算机。蓝牙则从Fluke Connect 3000系列模块读取辅助测量数据，这项功能需要1734或1732的升级选件。 全面的集成记录是其另一个特点：把其他Fluke Connect设备连接到Fluke 1734，可以同时记录另外两个测量参数，几乎涵盖无线数字万用表或模块上提供的所有参数。现场设置也可以通过前面板或应用程序完成，不必返回办公室下载设置，也不需要把计算机带到配电柜前。借助这种方式，团队成员可以在各自手边的终端上看到同一份实时数据，讨论问题时不必往复传文件。

Fluke 1732与Fluke 1734随机提供三个柔性电流探头，若需要测量其他电流范围，可以选用不同型号的柔性探头或电流钳。细柔性探头 i17xx-flex1500 12对应1 A到150 A以及10 A到1500 A两档； i17xx-flex3000 24对应3 A到300 A以及30 A到3000 A； i17xx-flex6000 36对应6 A到600 A以及60 A到6000 A。此外还有钳形方式的 i40s-EL，覆盖40 mA到4 A以及0.4 A到40 A。 准确度上， i17xx-flex1500 12与3000 24的电流读数为±（1% + 0.02%）或±（1% + 0.03%），6000 36为±（1.5% + 0.03%），i40s-EL为±（0.7% + 0.02%）。分辨率随档位不同，从1 mA到10 A不等。 选型时先看被测回路的额定电流，让常用负荷落在探头量程的中后段；再看导体间距与电缆粗细， 对于密集排线，细软的罗氏线圈更容易绕入。探头额定工作电压为1000 V CAT III与600 V CAT IV，使用时应确保夹持位置良好。采用这种线

Fluke 1732与Fluke 1734是手持式三相功率计，同时也是电能质量的记录装置，主要任务是帮助用户找出设施里能源消耗发生的位置与时刻。它的观测范围既包括进户线，也包括下游的每一条分支电路，因此能耗究竟集中在哪台设备、哪个时段，可以在同一份数据里说清楚。 这类数据的价值在于把节能工作从印象变成依据。分析设备中的能耗使用情况，有助于确定节能机会，并提供可以作为行动依据的数字；配套的全新能源分析软件包能够比较不同时间的多个数据点，从而全面掌握能源使用状况，这是降低能源成本的第一步。 在具体工作方式上，两台机型在设计上都采用自动捕获与记录的方式，把电压、电流、功率、功率因数、电能以及相关量一并留存，使用者不必守在盘柜旁边抄表。确定能耗基线之后，还可以在节能措施实施一段时间以后再次测量，用同样的方法验证整改是否真正奏效。

Fluke 1732与Fluke 1734在回路形式上相当灵活，支持单相、单相IT、分相、三相三角形、三相星形、三相星形IT、三相星形平衡、三相两表法以及开脚三角形，还可以只用电流进行负载分析。电压输入端共有4个通道，对应三相与零线，最大输入电压为1000 Vrms，输入阻抗为10 MΩ。 避免接错主要依靠两项设计。其一是快速引导性的图形设置，屏幕按步骤指示需要接入的导线，确保每次都能捕获正确的数据；其二是智能化验证功能，它会实时指明接线是否正确，从而降低对连接状态的不确定感。 电流侧共有3个输入通道，并且会自动为已连接的传感器选择工作模式，因此更换探头之后不必再去菜单里手动指定类型。三个柔性电流探头作为随机附件提供，三相可以同时测量。电压输入的缩放比例支持1:1与可变两种方式，配合互感器使用时可以把一次侧数值直接显示出来，读数不再需要人工换算。
