美国Fluke 1742/Fluke 1746/Fluke 1748电能质量分析仪

这一系列采用智能测量验证与自纠正机制来解决接线出错的老问题，可通过数字方式验证并纠正连接错误。设置阶段由基于计算机的引导式图形化应用程序带着走，一步步确认接线方式、探头量程与标称电压，避免凭记忆配置时漏项；接好线后仪器会自行核验相序与通道对应关系，判断结果直接反映在电源按钮的指示灯上，黄灯表示存在连接错误，纠正之后指示灯转为绿色，现场无须打开电脑也能确认状态。若发现某相电压与电流不匹配或方向反了，可在软件中做数字化纠正，不必再次进入带电区域拆装线路，这既节省时间也降低作业风险。配套附件同样为减少出错而优化：无缠结的扁平电压线不易绞在一起，细柔性电流探头在狭小空间也能顺畅套装，磁性悬挂组件让主机稳稳固定在柜内或柜外。这一整套机制的意义在于把测量不确定性提前消除，避免辛苦记录数周之后才发现数据方向错误而无法使用。

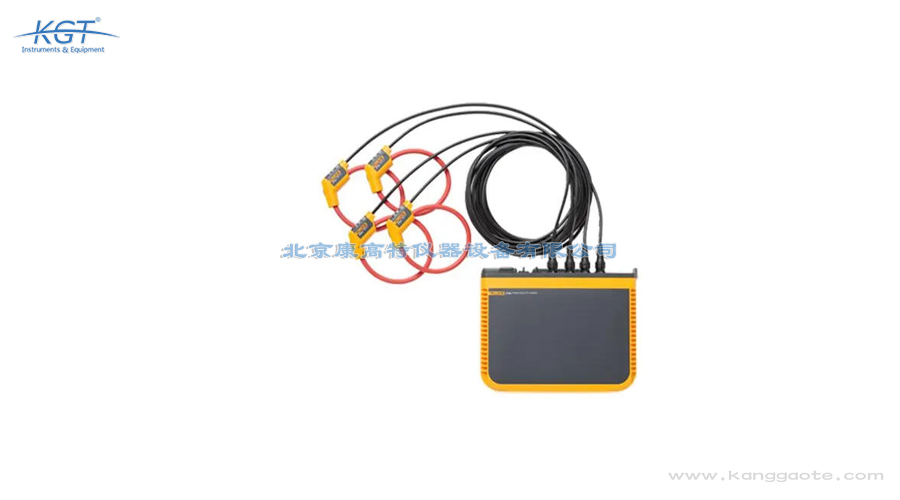

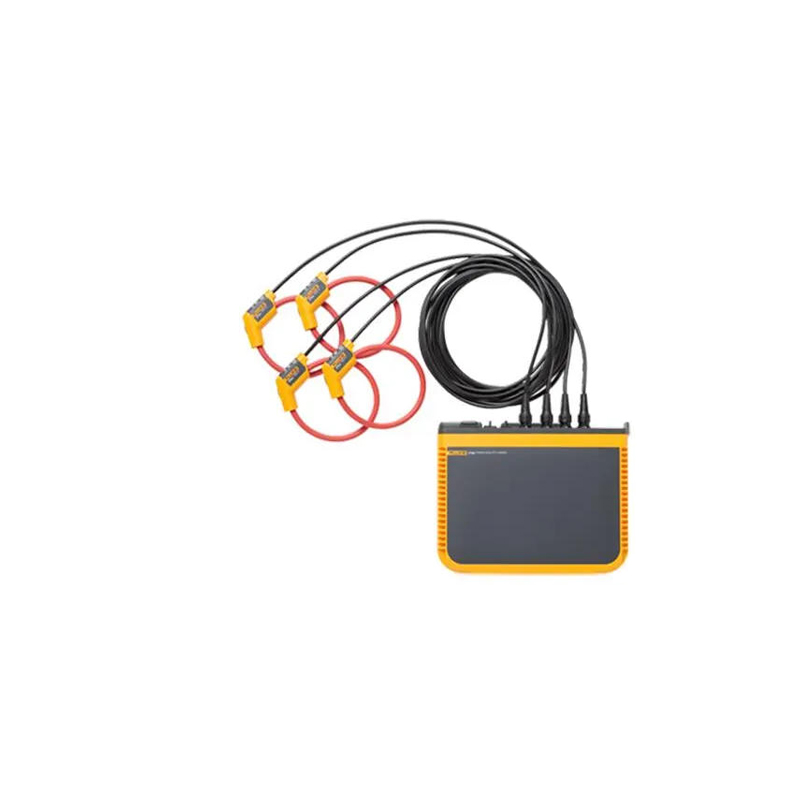

Fluke 1742、Fluke 1746与Fluke 1748是同一系列的三相电能质量记录仪，体积小巧、坚固耐用，专为需要灵活排查故障、量化能量利用率并分析配电系统的技术人员和工程师设计。它们完全符合国际电能质量标准，能同时记录数百个参数并捕获事件，因此那些间歇出现、靠短时测量抓不到的问题也能被留在记录里。测量范围覆盖三相电压和电流以及零线电流，配备三相和零线电压导线与四个柔性电流探头，一次布置即可看住整个回路。仪器内部可存储二十多个不同的记录会话，自动记录各类电能与电能质量变量，方便随时掌握趋势变化。随附的Energy Analyze Plus软件负责下载与分析，可按常用标准迅速评估进户线、变电站或负载处的电能质量水平，并生成报告。机身尺寸为23厘米乘18厘米乘5.4厘米，能塞进紧凑型配电板的狭小空间；配合无线连接可直接在现场查看数据，减少在潜在危险环境中的逗留时间，也少了反复穿戴个人防护装备的麻烦。

该系列的四个电流输入可为所连接的传感器自动选择模式，实际测量范围完全由所配探头决定，因此搭配的核心是让量程与被测电流匹配。细柔性电流探头i17XX-flex1500 IP 24对应1 A至150 A与10 A至1500 A两档，参考条件下内在准确度为读数的百分之一加量程的百分之零点零二；i17XX-flex3000 IP 24对应3 A至300 A与30 A至3000 A，准确度为读数的百分之一加量程的百分之零点零三；i17XX-flex6000 IP 36对应6 A至600 A与60 A至6000 A，准确度为读数的百分之一点五加量程的百分之零点零三；小电流场合可选i40s-EL电流钳，覆盖40 mA至4 A与0.4 A至40 A，准确度为读数的百分之零点七加量程的百分之零点零二。选择时应保证实际电流大于所选量程的百分之十，否则功率与谐波指标的相对误差会明显放大。安装上要求罗氏线圈把被测导体置于中心位置，钳形探头也应夹在初级导体上，柔性探头的搭扣必须锁紧，否则读数会偏低而难以察觉。另外要注意波峰系数限制，电流钳输入与罗氏线圈输入对应的允许波峰系数不同，被测电流畸变严重时应适当放大量程

该系列采用十六位同步采样，在50或60 Hz系统下取样频率为10.24 kHz并与电源频率同步，输入信号频率允许42.5 Hz至69 Hz，电压与电流通道带宽为42.5 Hz至3.5 kHz。数据写入内部闪存，典型容量相当于二十个记录会话，每个会话为期四周、间隔一分钟并含五百个事件，因此一次布测足以覆盖完整的月度生产周期。基本间隔记录的参数包括电压、电流、辅助输入、频率、电压与电流总谐波失真、功率、功率因数、基波功率、位移功率因数和电能量，平均间隔可在一秒、五秒、十秒、三十秒、一分钟、五分钟、十分钟、十五分钟、三十分钟之间选择；最小与最大值取每半周期更新的全周波有效值，辅助与功率量按二百毫秒更新。能量仪表模式另有需求间隔，可设为五、十、十五、二十或三十分钟，用于统计电能量、功率因数与最大需量。取数方式包括U盘、无线下载、有线以太网或计算机连线，其中一个外部端口专门用于下载，主机可以留在原位继续记录。

该系列可捕获的事件包括电压暂降、骤升与中断以及电流浪涌，其中Fluke 1748还能记录电源信号事件和低频瞬态。触发记录的深度分几类：有效值曲线图按每半个电压和电流周期更新的全周波有效值记录，最长可达十一秒，足以覆盖跌落发生、持续与恢复的完整过程；电压和电流波形记录最长二百毫秒，对应十个或十二个周期，用来观察畸变形态与陡沿细节；电源信号按所配置频率以十个或十二个周期的有效值记录，最长一百二十秒。浪涌电流的曲线图基于半周期有效值的稳态触发生成，可用于判断电动机启动或变压器投入引起的冲击程度。电力线信号支持两个用户定义频率，最高到3 kHz，适合排查载波信号干扰。事件记录同时带有日期、时间戳与严重程度信息，配合有效值曲线可直接看出扰动幅度与持续时间的关系，进而与设备停机、保护动作的时刻对应起来，把疑似原因缩小到具体回路。

选型的关键差别在于事件细节的记录深度：Fluke 1748包括事件波形捕获与有效值事件曲线图，并附带日期、时间戳和严重程度信息，同时具备电源信号与低频瞬态的事件能力，因此最适合需要追溯扰动潜在根源、判断损坏原因的深度诊断任务。若工作重点是长期趋势记录、能量利用率量化与合规评估，对逐次事件的波形还原要求不高，则Fluke 1742或Fluke 1746这样的配置已能满足，同样符合严格的电能质量测量标准并具备完整的谐波、间谐波、不平衡、闪变和快速电压变化测量能力。附件配置上也有差异，磁性悬挂组件与所有型号兼容，可在配电板内部或外部方便安全地固定仪器，而在Fluke 1748上作为标准配置提供。实际决策时可以这样把握：日常巡检与能耗分析选基础配置，事故分析、设备频繁故障溯源、需要向第三方举证的场合选带波形捕获的高配，多点同测的项目则可混合使用，把高配放在最关键的测点上。

影响精度的因素首先是环境温度。参考条件为23摄氏度上下5摄氏度、运行至少三十分钟、无外部电场与磁场、相对湿度低于百分之六十五；在零至45摄氏度区间内内在精度按两倍计，超出该区间按三倍计，另有温度系数规定在28摄氏度以上或18摄氏度以下时每摄氏度增加零点一倍的指定精度，因此高温柜内长期记录应留出误差余量。其次是电流条件，技术指标要求输入电流大于电流量程的百分之十，罗氏线圈需把导体置于中心、钳形探头应夹在初级导体上，偏心或搭扣未锁都会带来附加误差；电流和功率的评估还必须把探头本身的准确度计入，例如有功功率在功率因数不低于零点九九时的误差因探头型号而异。第三是电压设定，标称电压需落在100 V至500 V范围内并与实际相符，该值同时作为百分比误差的基准。此外谐波在低幅值时按量程给出限值，闪变指标误差为百分之五，评估细小畸变时应结合这些下限判断结果是否有意义。

这一系列具备灵活的供电方式，可以直接由被测电路取电，因此现场没有插座也不影响工作。通过安全输入插头从测量电路供电时，可用电压范围为100 V至500 V，仪器会在该区间内自动适应，无须手动切换档位；若现场方便接市电，也可使用MA-C8适配器与标准电源线供电，对应范围为100 V至240 V。功耗方面最大为50 VA，使用适配器供电时最大为15 VA，主电源频率允许50或60 Hz上下浮动百分之十五，效率不低于百分之六十八点二，仅使用标准电源输入时最大空载损耗小于0.3 W。内部锂离子电池规格为3.7 V、9.25 Wh，通常可提供约四小时运行时间，充电时间小于六小时，电池可由使用者自行更换。电池的主要作用是抵御临时性电力中断，让停电前后的记录保持连续，而不是长期脱离外部电源工作。因此长周期任务应尽量从被测回路稳定取电，把电池当作兜底手段，这样既省去布线又不会因短时失电丢失关键数据。

这一系列的电能质量测量符合IEC 61000-4-30 A类第三版，并按IEC 62586-1与IEC 62586-2作为PQI-A-PI类设备实现，谐波遵循IEC 61000-4-7的一类要求，闪变符合IEC 61000-4-15与IEEE 1453，功率计算参照IEEE 1459，合规性评估对应EN 50160。这意味着记录结果既能满足严格的测量方法要求，也能直接进入标准化的评估流程。报告环节由Energy Analyze Plus软件承担一键式输出，可按EN 50160、IEEE 519、GOST 33073等常用标准生成标准化报告，也能导出PQDIF或NeQual兼容格式交给第三方软件继续处理。若当地要求与通用标准不同，可使用可编程的电能质量极限值，让判定门槛符合本地规定。软件还提供电能质量状况汇总表，把各参数的合格情况集中呈现并保留每项的详细数据，便于快速定位薄弱环节。需要相关性分析时，可自选任意已记录参数组合成自定义视图，把电压事件、谐波和负荷曲线放在同一时间轴上比对。要让报告结论站得住脚，还应注意几点配套要求：谐波分组方式可按应用需要配置为子组、分组或仅谐波组，同一项目内

该系列专为恶劣安装环境设计，工作温度范围为负25至正50摄氏度，无电池存放时可低至负25摄氏度、高至正60摄氏度，带电池存放范围为负20至正50摄氏度，与IP65电压输入适配器配合使用时整体具备IP65防护等级，因此户外配电箱和潮湿粉尘环境也能布测。安全方面，测量部分按IEC 61010-2-033达到CAT IV 600 V与CAT III 1000 V，可用于进户线以及下游负载处，一般安全要求符合IEC 61010-1、污染等级二，电源部分为过电压类别四、污染等级二，锂离子电池符合IEC 62133。电压输入为四个通道，即三相相对零线的电压，最大输入1000 Vrms、波峰系数1.7，输入阻抗10 MΩ。安装时可用磁性悬挂组件把主机固定在配电板内部或外部，并可用标准链条或其他安全装置防止财物损失。机身仅23厘米乘18厘米乘5.4厘米，配合扁平电压线和细柔性探头，在拥挤的柜内也能整齐布置而不影响柜门关闭。需要留意的是防护等级依赖配套的输入适配器，若使用普通输入方式则不能按同等防水条件对待；在温度接近上下限的环境里长期记录时，还应参考精度随温度变化的规定来看待数据，并尽量让主机远离发热
