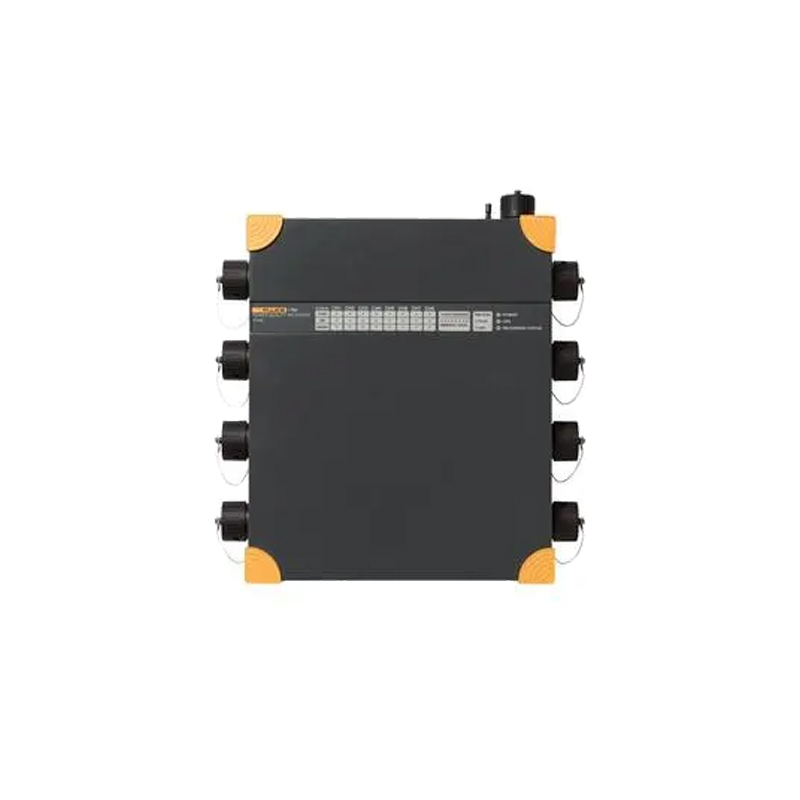

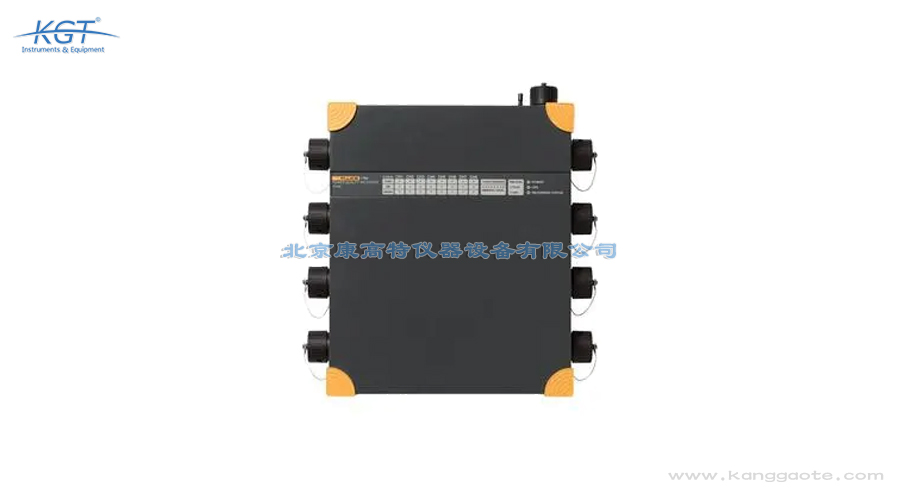

美国Fluke 1760电能质量分析仪

Fluke 1760 的电源适应性很宽，交流输入为 83 至 264 V、45 至 65 Hz，直流输入为 100 至 375 V，最大功耗 54 VA，安全等级符合 IEC/EN 61010-1 第二版的 300 V CAT III 要求，因此在大多数配电现场都能直接取电。 不间断能力由内置电池组提供：这是一组 7.2 V、2.7 Ah 的镍氢电池，电源出现故障时可继续供电多达 40 分钟。这 40 分钟的意义在于，仪器不仅不会停下来，还会记录中断和停止运行事件的发生及结束，也就是说停电本身作为一个事件被完整保存，事后可以看出供电是从何时中断、何时恢复的。 如果电池耗尽，仪器会自动关闭；但电源电压恢复后，可以使用先前最新的设置继续进行测量，无需人工重新配置，这对长期无人值守的监测点非常重要，避免了因一次停电导致整个记录周期作废。 状态判断也很直观：电源指示灯长亮表示主电源供电正常，熄灭表示正在由内置电池供电；另有指示灯反映内存使用情况与数据传输状态。电池组用户可以自行更换，长期项目中可按需准备备件以维持连续运行。

Fluke 1760 完全符合 IEC 61000-4-30 A 级标准，意味着电压有效值、频率、闪变、不平衡、谐波等参数的测量方法与不确定度都满足该标准最严格等级的要求。A 级的意义在于结果的可比性：不同厂家、不同站点使用 A 级设备测得的数据可以直接横向比较，用于验证进线口的供电质量、用于判定是否达标时才具备技术效力。 该仪器因此非常适合统一的标准化测试。凭借 A 级认证，它可以支持各种严格的验证工作，无论是供电企业按服务质量要求做核验，还是工业用户对供电方提出质疑，都可以使用同一套数据作为依据。 为保持 A 级状态，定期校准是必要的。仪器推荐的校准间隔为：按 A 级使用时为 1 年，其它使用情形下为 2 年。实际执行时还应结合使用频率与环境条件，若长期在高温、高湿或强电磁环境中运行，可适当缩短周期。 仪器的参考条件也值得留意：环境温度为 23 ℃ ±2 K，电源为 230 V ±10%，电源频率 50 Hz/60 Hz，输入为标称电压，平均值按 10 分钟间隔统计。所有标称的准确度指标都是在这一条件下给出的，现场条件偏离时应对结论留有余量。产品的研发和制造均符合 ISO 9001

Fluke 1760 允许用户灵活地自定义阈值、算法和测量选项，这是它区别于固定功能记录仪的关键。阈值与刻度系数都可以全面配置，用户能定义详细的干扰检测和记录标准，把注意力集中在真正关心的那类问题上，而不是被动接收一堆泛泛的统计数据。 具体做法是分两层设置。第一层是检测标准：针对电压暂降、暂升、中断、瞬态等不同现象分别设定触发门限，门限可以比标准限值更严格，用于提前发现隐患，也可以放宽以过滤无关事件。第二层是记录内容：确定触发之后要保存哪些通道、以何种时间分辨率保存、保存多长的时间窗。 设置完成后，仪器会捕获用户所选参数的详细资料，包括事件发生前的状态与恢复过程。这种完整的上下文对定位干扰源至关重要，因为只看越限瞬间往往无法区分原因，而看前后数十个周期的趋势就能看出规律。 随后在随附软件中做故障根源分析与统计汇总。软件在联机模式下提供趋势图，也支持书面报告生成与实时数据监测，用户可以把自定义阈值下的统计结果与标准限值对照，形成有针对性、可复现的结论。

Fluke 1760 具备 10 MHz、6000 Vpk 的波形捕获能力，这组指标决定了它对极短事件的还原程度。10 MHz 意味着波形采样的时间分辨率处于百纳秒量级，6000 V 峰值量程则保证在高幅值冲击下不会削顶，因此即便是持续时间极短的脉冲也能被完整记录下来而不失真。 这项能力最直接的应用是快速瞬态分析。雷击、开关操作、电容器投切、绝缘闪络都会产生微秒级的过电压脉冲，这类事件往往正是设备损坏或误动作的原因，但常规以周期为尺度的记录方式根本看不到。有了高时间分辨率的波形捕获，就能量出脉冲的幅值、上升时间与能量，进而判断是通过何种路径侵入的。 配合 A 级测量方法与 2 GB 数据存储器，仪器可以同时完成两种尺度的工作：一方面以标准规定的 10 分钟间隔统计长期趋势，另一方面保留瞬态细节，两者共享同一时间轴。 实际排查时，建议先由事件列表定位时间，再调出对应时刻的波形查看形态。若脉冲陡峭且幅值很高，多为外部雷电或操作过电压；若伴随电流突变并出现在特定设备投入时，则更可能来自内部负荷的操作。

Fluke 1760 配备 GPS 时间同步功能，作用是把本机的时基与全球统一时间源对齐，使记录到的每一个事件都带有精确且可比对的时间戳。仪器前面板还设有专门的时间同步状态指示灯，方便现场确认同步是否正常。 这项功能的核心价值在于多位置事件的相关性分析。同一个电压暂降往往会在电网的多个测点同时被观测到，如果各台设备的时间不一致，就无法判断事件是从上游传下来还是由某个下游用户引起的。有了统一时基，把不同站点的记录按时间轴排列，出现时刻最早的那个位置通常就是扰动源头。 由此可以快速判断故障位置在设施内部还是外部：若上游进线先出现跌落、下游随后跟随，问题多半来自外部电网；若只有内部某条馈线先动作，则应沿该回路继续排查。这个判断直接决定了责任划分与整改方向。 除了 GPS，仪器还提供以太网与 RS 232 接口用于数据回传，外部调制解调器也可经 RS 232 接入，因此长期分布监测既能保证时间统一，也能把各站点数据集中到同一平台进行比对分析。

用 Fluke 1760 做负载分析与容量验证，建议按四步进行。第一步是确定测点并安装：在关键系统的进线或待扩容的母线处接入电压与电流传感器，利用自动传感器检测功能完成快速设置，通过通道指示灯确认相位顺序正确、信号处于额定范围内。 第二步是配置记录条件。根据关注点自定义阈值与测量选项，设定合适的统计间隔；仪器具备 2 GB 存储，可对众多电能参数做长期、详细的同步记录，因此可以适当延长记录周期，覆盖完整的生产班次或负荷周期，避免只测到部分工况。 第三步是数据分析。下载数据后在随附软件中查看趋势图与统计汇总，重点关注电压偏差、三相不平衡、谐波水平以及负荷的峰谷变化；必要时调出波形，查看是否存在瞬态或短时过载。这些结果可生成书面报告，作为扩容决策的依据。 第四步是结论与验证。把实测最大需量与系统额定容量比较，判断剩余容量是否充足；同时核对电能质量是否满足关键设备的要求。若计划增加负载，应在改造后再次测量，用同一测点、同一方法的数据做前后对比，确认扩容没有引入新的电能质量问题。

Fluke 1760 采用即插即用的传感器连接方式，核心是自动传感器检测功能。接上传感器之后，仪器会自行识别所接入的类型与规格，无需人工在菜单里逐项指定型号和量程，因此现场设置非常快，也减少了因为选错传感器类型而导致读数错误的风险。 供电方面同样省事：传感器由记录仪本身供电，不需要额外装电池或外接电源模块。这不仅简化了布线，还避免了因传感器电池电量不足而在长时间记录中途失效的问题，对连续数周甚至数月的监测任务尤其重要。 连接状态的判断依靠面板指示灯。仪器有 8 个通道的指示灯以及相位顺序指示灯，每个通道还配有 3 色 LED，分别指示过载状态、欠载状态以及信号电平处于额定范围内。也就是说，接线完成后扫一眼指示灯，就能确认各通道是否接对、有没有相序错误或者信号超范围，不必等到数据下载后才发现。 配合可自定义的阈值与刻度系数，用户在自动识别的基础上仍可按需调整换算关系，兼顾了易用性与灵活性。整套流程下来，从开箱到开始记录通常只需要接好电压电流线、确认指示灯、设定记录条件这三步。

Fluke 1760 的环境适应性较强，操作温度范围为 0 ℃ 至 +50 ℃，工作温度范围为 -20 ℃ 至 +50 ℃，气候类别为 B2（依据 IEC 654-1）。参考温度为 23 ℃ ±2 K，标称准确度是在这一温度下给出的。仪器采用坚固的绝缘塑料壳体，没有旋转组件，属于结实的现场设计，几乎可在任何条件下进行可靠的现场测试。 海拔方面需要注意两条限制：在 2000 米高度，最大可测 600 V CAT IV，电源侧为 300 V CAT III；在 5000 米高度，最大可测 600 V CAT III，电源侧降为 300 V CAT II。高海拔地区空气稀薄，绝缘间距的耐压能力下降，因此必须按对应海拔的测量类别使用。 电磁兼容方面，辐射符合 IEC/EN 61326-1 的 A 类要求，抗扰度同样依据 IEC/EN 61326-1。安全规范遵循 IEC/EN 61010-1 第二版，电源侧为 300 V CAT III。 日常使用中，接线前应确认传感器与电压回路的额定值，避免超范围接入；通道指示灯若提示过载或欠载，应检查接线与量程。仪器重量约 4.9 千克，搬运与安装时应注意

Fluke 1760 配备 2 GB 闪存数据存储器，容量足以对众多的电能参数进行长期、详细的同步记录。所谓同步记录，是指电压、电流、功率、谐波等全部通道按统一时基一起保存，事后分析时任意两个量之间都能对应到同一时刻，不会出现时间错位。 读取方式有两种主要接口。以太网口速率为 100 MB/s，适合把仪器接入局域网进行远程访问与数据下载，也支持联机模式的实时数据监测；RS 232 串口的波特率范围为 9600 波特至 115K 波特，可用于近距离传输或连接外部调制解调器，在没有网络的站点通过电话线路回传数据。 存储器的使用情况由面板上的指示灯显示，现场不用接计算机就能判断剩余容量是否充裕。若长期记录的参数很多，建议定期下载并清空，避免中途写满而丢失后段数据。 下载之后的分析由随附的全套软件完成：它在联机模式下提供趋势图，支持故障根源分析、统计汇总与书面报告生成，把原始记录转化为可直接使用的结论。仪器重量约 4.9 千克，尺寸为 325×300×65 毫米，搬运到现场配套使用并不困难。

Fluke 1760 是一款完全符合 IEC 61000-4-30 A 级标准的三相电能质量记录仪，主要用途是在中低压电网中分析公用事业与工业企业的配电系统。它既可以挂在进线口验证供电方送来的电能是否达标，也可以装在车间或楼宇的母线上，分析内部负荷造成的影响。 从应用方向看，它覆盖四类工作。第一是详细的干扰分析，利用快速瞬态能力找出设备故障的根源，为后续改进和预防性维护提供依据。第二是符合性的服务质量验证，凭借 A 级认证支持严格的进线电能质量核验。第三是故障根源分析，通过记录中断与停止运行事件的发生和结束过程，判断问题出在设施内部还是外部电网。 第四是电能质量与电力负载分析：在关键系统安装之前先评估基本电能质量，确认是否满足设备要求；在增加负荷之前验证电力系统的剩余容量，避免扩容后出现过载或电压偏低。 此外，仪器具备电气隔离和直流耦合能力，可以对不同的电能系统做全面测量，例如同步记录电池电压与功率输出来排查不间断电源系统的问题。用户还能灵活自定义阈值、算法和测量选项，针对特定问题设定专门的记录条件。
