解读Fluke 1760TR的记录，通常从事件列表入手。列表中保存着电压骤降、骤升与中断，以及任何被触发器启动而生成的事件，每条都标明准确发生时刻、持续时间与幅度，可按多种属性排序筛选，再挑出可疑条目深入分析。判断严重程度时把事件落点放到DISDIP表上，对照ITIC、CEBEMA或ANSI曲线，就能看出这次扰动是否超出设备耐受范围，从而解释为何有的跌落造成停机、有的却毫无影响。接下来看统计评估结果，按EN50160的口径核对电压偏差、谐波、闪变与不平衡是否合格；短时闪变按十分钟给出、长时闪变按两小时给出，若数值偏高则需顺着谐波各次分量寻找非线性负荷。对于怀疑由陡波造成的元件损坏，可调出触发存储的瞬态与快速瞬态波形，观察峰值与上升沿。最后利用随附软件的趋势图把电压、电流与功率曲线叠加起来，判断究竟是负载变化引发电压波动，还是电网侧扰动影响了负载，进而形成溯源与改进结论。

Fluke 1760TR的不间断记录会把电压、电流、有功与无功及视在功率、功率因数、千瓦时、闪变、不平衡、频率以及谐波与间谐波的有效值连同各自最小值和最大值一并保存。时间累积方式提供日、10分钟以及自由间隔三类，自由间隔可设为15分钟、2小时等实际需要的长度，这样既能对应标准评估要求的十分钟档，也能匹配企业内部按班次或按小时的分析习惯。最小值与最大值可细到半个周期，在50 Hz系统中即10 ms有效值，因此短时跌落不会被平均掉。这些连续量与触发存储的事件数据互为补充：连续量刻画长期趋势与合格情况，事件数据保留异常瞬间的细节。全部记录写入2 GB闪存，采用线性内存模式，内存使用情况可通过面板指示灯查看，也能经以太网远程读取。随附软件在联机模式下提供趋势图，可用于统计汇总、书面报告与实时数据监测，把长期数据整理成负载评估和容量核算的依据。

Fluke 1760TR允许使用者灵活自定义阈值、算法与测量选项，这是它能针对特定问题定向取证的关键。干扰检测与记录标准都由使用者定义，配合可调的刻度系数，既能把门槛设得较松以做长期概览，也能设得很紧以专门捕捉某一类异常。有效值的累积时间可在10 ms即半个周期、20 ms即一个周期、200 ms即十或十二个周期，以及3 s即一百五十或一百八十个周期之间选择，短累积时间适合刻画快速跌落的细节，长累积时间适合做统计评估；有效值、谐波与间谐波的计算均与电源频率保持同步。触发器一旦启动，仪器可存储真有效值、瞬态与快速瞬态三类数据，并在事件列表中生成一条带准确时刻、持续时间和幅度的记录。系统频率范围支持50 Hz与60 Hz各正负百分之十五两档，频率测量不确定度小于20 ppm、分辨率为16 ppm。联机模式提供可变刷新率，方便在正式记录之前验证仪表设置，并快速浏览示波器画面、瞬态与事件。

Fluke 1760TR配备GPS时间同步功能，其价值在于把不同地点、不同工具采到的数据统一到同一时间基准上，从而判断故障最先出现在设施内部还是外部。实际排查中，一次电压跌落往往同时出现在多个测点，只有时标足够准确才能分辨先后顺序；仪器内部时钟的不确定度小于每天一秒，若不加同步，几天的记录就可能积累出足以混淆因果的偏差，接入GPS后这一隐患即被消除。在多点布测的项目里，可在总进线、分支母线和敏感负荷处各放一台记录仪，事后按统一时标叠加事件列表，即可勾画扰动的传播路径；同样的方法也适合把记录数据与继电保护动作记录、生产线报警日志相互对照，把电气事件与工艺后果对应起来。面板上的时间同步指示灯可直观确认同步状态，避免因天线遮挡导致失步却事后才发现。测量时间间隔按IEC 61000-4-30 Class A规定做区间合计，配合准确时标，统计结果才具备跨站点的可比性。

影响Fluke 1760TR测量结果的因素主要有传感器选择、环境温度、预热时间、器件老化与校准周期。传感器直接决定量值链，参考条件下的不确定度已包含电压传感器贡献，1000 V与600 V两种传感器分别对应不同的额定输入电压设定，选错档位或Udin设置与实际不符都会引入系统性偏差。温度方面，仪器参考温度为23 °C正负2 K，温度漂移为每开尔文100 ppm，增幅随温度的变化小于每开尔文0.005%，因此在温差很大的配电小间内长期记录时应尽量避免直晒和贴近发热体。参考条件还要求相对湿度低于百分之六十，并且预热超过三小时，追求最佳精度的验证性测量应留出足够的稳定时间。老化影响为每年小于0.05%，增幅老化变化小于每年0.04%，对于按A类要求使用的场合建议每年校准一次，其他用途可放宽到两年。此外操作温度范围为0至50 °C、工作温度可低至负20 °C，气候等级为IEC 654-1的B2级，超出这些边界时数据可信度会下降。

Fluke 1760TR内置镍氢电池组，在外部供电失效后仍可继续工作最多40分钟，这一设计的意义是让停电事件本身也能被完整记录。普通记录仪在电源中断时随之关机，结果恰恰丢掉了最关键的一段数据；该机则能把中断的发生时刻、持续过程以及恢复瞬间连续写下来，事后据此判断问题根源在上游电网跳闸还是本地设备停运。电池规格为7.2 V镍氢，标称条件下对应约2.7小时的功耗表现，使用者可以自行更换。电池耗尽后仪器关闭，等电源电压恢复时会沿用先前最新的设置继续测量，因此长期任务不会因为一次停电就需要重新配置。仪器允许的供电范围较宽，交流83 V至264 V、频率45至65 Hz，直流100 V至375 V均可，电源部分安全等级为300 V CAT III，这让它在电压波动较大的工业现场也能稳定取电。面板电源指示灯长亮表示外部供电正常，熄灭则表示正在由内部蓄电池供电，巡视时一眼就能识别当前状态。

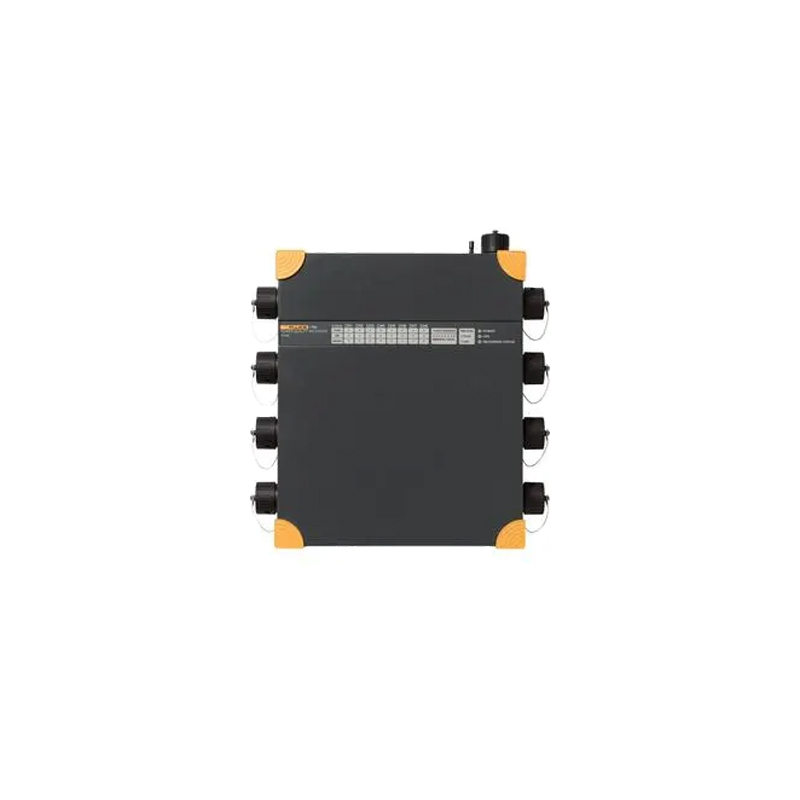

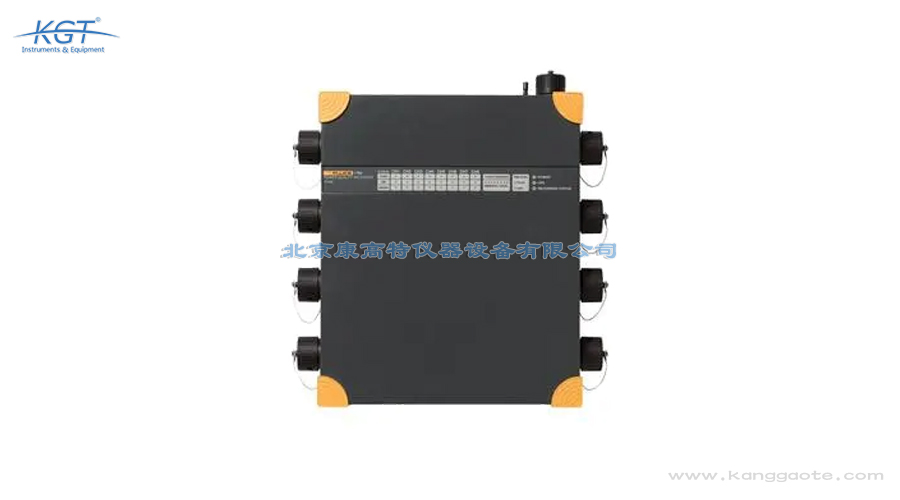

Fluke 1760TR是一台三相电能质量分析仪，完全符合IEC 61000-4-30 A级标准，主要用于中低压电网中对公用事业与工业配电系统做电能质量分析和统一标准测试。它采用记录仪形态而非手持表形态：绝缘坚固塑料外壳、内部没有旋转组件，机身尺寸为325×300×65 mm，不含配件时重约4.9 kg，可以长期留在配电现场做不间断记录。测量部分提供八个电流隔离输入，用于电压与电流测量，传感器最高可达600 V CAT IV，仪器基本安全等级为300 V CAT III。数据侧配置2 GB闪存，采用线性内存模式，可对众多电能参数做长期同步记录；通信侧提供以太网与RS 232，后者还能外接调制解调器实现远程取数。仪器具备即插即用能力，通过自动传感器检测功能完成快速设置，传感器由记录仪供电而不需要自备电池。面板以LED指示灯显示八个通道状态、相序、供电来源、内存使用、时间同步与数据传输情况，每个通道另有三色指示灯提示过载或欠载，使现场不接电脑也能确认工作是否正常。

Fluke 1760TR捕获雷击这类极短脉冲，靠的是可选100 kHz至10 MHz的快速瞬态采样能力以及6000 Vpk的捕获量程。常规示波记录部分对全部八个通道采用10.24 kHz采样，采样率与电源频率同步，足以还原工频波形与谐波成分；当需要看清微秒级过程时，可把快速瞬态的一至四个FFT通道切换到更高采样率，最高达到每秒一千万次采样，这样陡沿脉冲的上升过程和峰值才不会被平均掉。硬件上每个通道都配有无源低通滤波器、抗混滤波器和16位模数转换器，所有通道与通用石英时钟脉冲同步采样；滤波环节可抑制电压瞬变并限制信号上升率，尤其在噪声电压超出转换器采样率一半80分贝的场合，仍能在很大幅值范围内保持很小的测量误差。输入端允许的电压上升率最高为每微秒15 kV，因此面对变频器输出端那类陡峭暂态也不易失真。捕到的瞬态与快速瞬态可在触发条件成立时随真有效值一起存储，供后续开展设备故障根源分析。

Fluke 1760TR完全符合IEC 61000-4-30 A级要求，这使它适合承担需要严格验证的场合，例如在用户进线口处核验电能质量是否达标。A级是该标准对测量方法、聚合区间和不确定度要求最严的一档，参考条件下的不确定度已包含电压传感器的贡献：使用1000 V传感器时对应Udin为480 V与600 V相对中性点的0.1%，使用600 V传感器时对应Udin为230 V的0.1%。统计评估环节，仪器的电能质量统计符合EN50160标准，并可输出DISDIP表，包括ITIC、CEBEMA和ANSI等常用曲线形式，便于把电压事件落点与设备耐受能力直接比较。谐波测量遵循IEC 61000-4-7:2002，基本累积时间为200 ms，谐波固有不确定度属于该标准的I类；闪变遵循EN 61000-4-15:2003，短时值按10分钟评估，长时值按2小时评估。产品依据ISO 9001质量体系开发制造，辐射与抗扰性符合IEC/EN 61326-1，安全部分符合IEC/EN 61010-1第二版，对于A类应用建议校准间隔为一年。要让A级能力真正体现在结论里，还需要配套的测量安排：所选传感器的额定输

Fluke 1760TR提供八个电流隔离的测量输入，可同时接入电压与电流信号，输入之间彼此隔离并支持直流耦合，因此能对不同电能系统做全面测量。一个典型用法是排查不间断电源系统的故障：把电池电压与输出功率同步记录下来，比较放电起始点与输出跌落的时序关系，就能判断问题出在电池组、逆变环节还是外部输入。输入电路额定电压为100 mV有效值，峰值范围280 mV，连续过载能力达到1000 V，输入电阻1 MΩ、输入电容5 pF，配合无源低通与抗混滤波器保证宽幅值范围内的精度。所有电压传感器适用于直流至5 kHz，直流测量误差为读数的0.2%加传感器的0.1%，共模抑制比在50 Hz时大于100 dB，短路输入时噪声电压低于40 µV。传感器安全性最高为600 V CAT IV并取决于所选传感器，海拔两千米以内可用到600 V CAT IV，海拔五千米时降为600 V CAT III。传感器由记录仪供电，接上即被自动识别，现场布线因此更加简洁。八个隔离通道的另一层价值是可以灵活分组，例如三路相电压加一路中性点电压构成完整的电压组，其余四路接电流，也可把两个不同回路的关键量放在同一台仪器里同步观察
