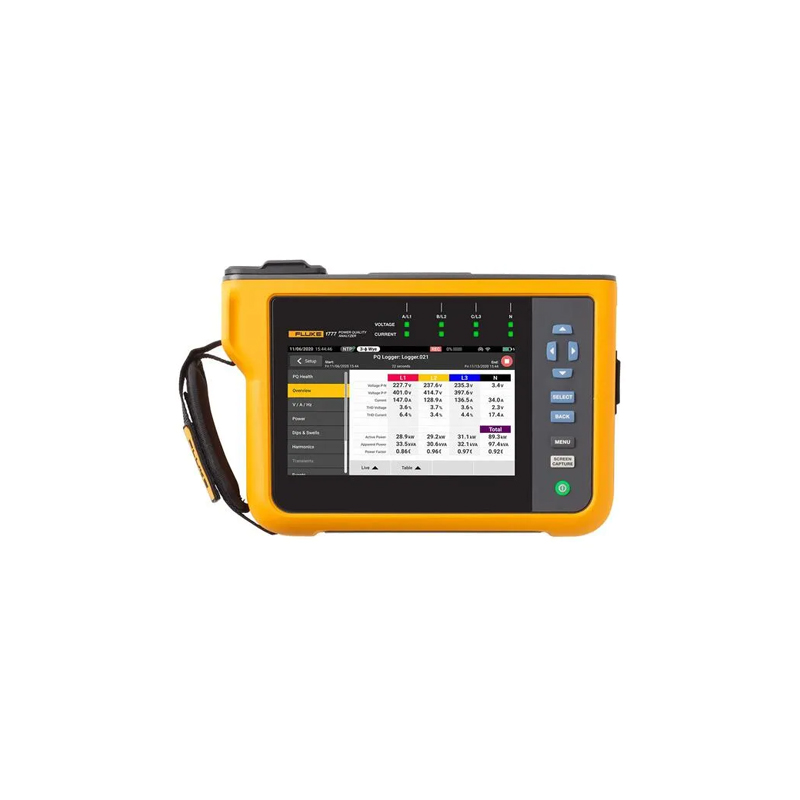

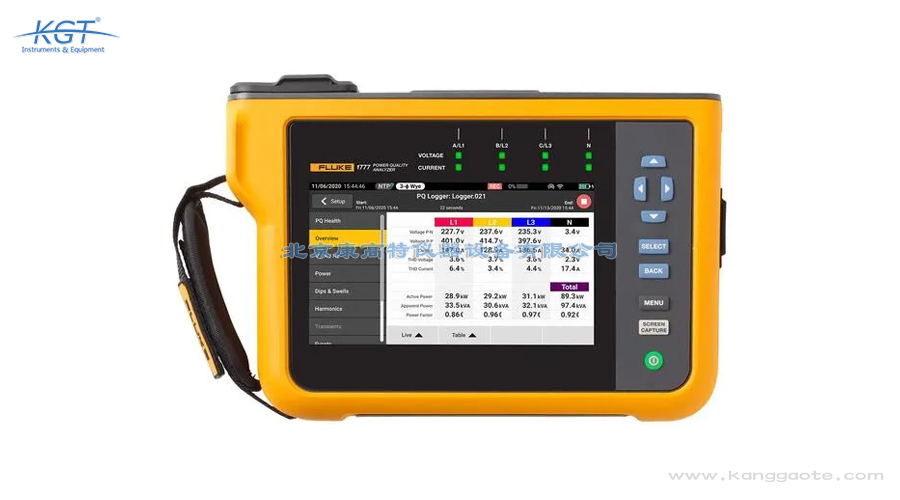

美国Fluke 1773/1775/1777 系列三相电能质量分析仪

Fluke 1773、1775 与 1777 属于福禄克 1770 系列三相电能质量分析仪，是面向电工与技术人员的高分辨率记录与排查工具，用来完成耗能研究和基本到高级的电能质量记录。 这一系列把电能质量仪表的即时排查能力与独立分析仪的记录分析能力合二为一，现场可以用仪表功能直接查看实时屏显数据，快速识别潜在问题，也可以切换到记录分析模式做长周期研究。它的设计目标是让电能质量记录、故障排除和分析变得简单，通过自动测量、直观界面和引导式设置，减少人为配置出错的可能。 仪器具备 CAT IV 600 V 与 CAT III 1000 V 的过电压额定值，可在进户线或下游使用，支持交流输入与直流输入，谐波分析带宽最高可达 30 kHz，无论是传统工业系统还是可再生能源与电动汽车相关的场合都能胜任。 仪器采用二十四位同步采样，在五十或六十赫兹下的采样频率为每秒八万次，电压通道相对于保护地为四路输入，能够同时观察三相与零线，为不平衡与零序问题的判断提供完整数据。

使用 Fluke 1770 系列做一次现场记录通常分为安装、设置、记录与回收四个步骤，整个过程由仪器引导完成，对人员经验要求不高。 安装时先把四路电压输入接到三相与零线，共五个连接器，再按被测电流选择合适的柔性罗哥夫斯基线圈或夹钳接入四路电流输入，仪器会为相连的传感器自动选择量程；机身纤薄并带有集成式手提带，随附的悬挂套件还能把它固定在机柜内。 设置阶段依靠引导式流程确认拓扑、标称电压与频率，系统随后自动捕获五百多个参数。供电方面，集成式内部电源可以直接从被测电路取电，无需寻找插座或拉长延长线，内置电池还能提供约九十分钟的续航，便于在断电状态下查看与下载数据。 记录完成后可通过 U 盘、无线、蜂窝网络、以太网或 USB 线缆把数据传至计算机，也可以中途查看而不必等到记录结束。 时间同步可选内部时钟、网络时间与卫星定位三种方式，其中卫星方式相对协调世界时的偏差小于一毫秒，适合需要把扰动与外部操作记录逐条对应的场合。

会。Fluke 1770 系列的电流通道本身为四路输入并能为相连传感器自动选择量程，但最终准确度仍取决于所选配件的规格以及实际电流落在量程中的位置。 柔性线圈方面，1500 A 与 3000 A 规格的典型准确度约为百分之一量级，6000 A 规格略低；夹钳方面，40 A 规格准确度最高，400 A 规格次之，交直流两用的 2000 A 夹钳则适合直流侧测量。使用时应尽量让被测电流处于配件标称量程的中上部，用小量程线圈测大电流会饱和，用超大量程测小电流则相对误差明显增大。 电压通道的标称电压准确度可达百分之零点一，骤降与骤升为百分之零点二，但这些都建立在标称电压处于 100 V 到 690 V 范围、输入在 1000 V 有效值以内并且连接可靠的前提之上。 另外，辅助通道支持直流电压等信号输入，比例因数与显示单位均可自定义，可用于接入温度、压力类传感器。 现场还应注意罗哥夫斯基线圈的绕装方式，线圈应均匀包覆导体且接头扣紧，避免附近并联导体产生的磁场串入，否则即使配件本身精度很高也会引入可观误差。

Fluke 1770 系列的自动测量捕获是一套默认即生效的采集策略：开机完成引导式设置后，系统会按标准方法自动捕获五百多个电能质量参数，用户不必逐项勾选就能保证每次都采集到正确的数据。 这种做法的价值在于消除了配置差异带来的数据不可比问题，不同人员在同一测点上得到的数据结构完全一致，便于与历史记录对照。若需要针对特定问题深入研究，用户仍可以灵活选择和调整参数，比如把重点放在某几次谐波、某一相的闪变或者某个阈值附近的事件。 配合测量连接自动更正功能，即使接线时相序或方向出现偏差，仪器也能在软件层面予以修正，避免因返工而重复上门。这一组合让使用者在开始时即便不确定要查找什么，也可以放心地先把数据完整记录下来。 数据存储方面，1773 与 1775 配备八千兆内存并可用存储卡扩充，1777 则直接内置三十二千兆存储卡，典型情况下可容纳十个为期八周、间隔一分钟并附带一百个事件的记录会话。

下载数据后，随附的 Energy Analyze Plus 软件包会直接把电压测量值与电流谐波统计数据同 EN 50160 或 IEEE 519 等标准进行比对，并明确给出是否超出合规性限值的结论，无需人工查表换算。 这一功能的意义在于预测性维护：电流谐波往往先于电压畸变出现，先在电流侧观察到异常，就能在电压质量明显恶化之前采取措施，避免意外停机或不合规情况，延长系统正常运行时间。 分析时可按分组谐波、子组谐波或单次谐波单元查看，谐波次数覆盖到五十次，间谐波同样覆盖到五十次，更高频段还有两千赫到九千赫以及九千赫到三万赫的超谐波结果。 结合趋势图观察谐波随负载投切的变化，就能把超标源头定位到具体设备，再有针对性地加装滤波或调整运行方式。 若发现某次谐波长期偏高，还应结合电压与电流相位角以及功率方向综合判断谐波的流向，区分谐波来自上级电网还是本级负荷，从而确定治理责任的边界。

Fluke 1770 系列适用于从传统工业配电到新能源发电与电动汽车充电设施的广泛场景，因为它同时覆盖交流输入、直流输入以及高达 30 kHz 的谐波范围。 在工业企业中，它常用于电能分析和负载测试，判断变压器与线路容量是否匹配，以及非线性负荷产生的谐波是否超标；在公共电网侧，可用于长期记录并评估供电品质是否满足限值要求。对于频繁出现却又难以解释的断路器跳闸，以及怀疑由瞬变引起的设备损坏，带瞬变捕获功能的机型能够提供关键波形证据。 随着基于逆变器的负载和发电设备大量增加，电流谐波问题日益突出，该系列支持多种拓扑，包括单相、分相、三角形、星形以及二元三角形等接线方式，并可直接测量直流侧，因而也适合光伏、储能与充电设施的检测。 在可再生能源场站中，逆变器产生的高次谐波与直流分量往往同时存在，该系列的直流输入能力与超谐波测量范围正好对应这类新出现的检测需求。

高速电压瞬变每天都会对原本运行良好的系统造成损害，从绝缘逐步劣化到整台设备突发故障都可能与之相关，因此能否把瞬变真实记录下来，直接决定故障原因能否查清。 Fluke 1775 与 1777 采用专门的瞬变捕获电路，测量范围为正负八千伏，带宽覆盖直流到一兆赫，触发电平可调并可在高于一点五千赫的高频分量上触发，从而把脉冲型与振荡型瞬变分别识别出来。1775 提供一兆次每秒的采样，1777 额外提供二十兆次每秒的档位，能够保留极窄脉冲的上升沿与振荡细节。 拿到这些波形后，结合发生时刻与所在相别，就能判断扰动来自外部雷击、电容器投切还是邻近大设备启停，进而采取加装吸收装置或调整操作顺序等针对性措施，而不是盲目更换设备。 需要注意，瞬变记录占用的存储空间远大于稳态趋势，因此在使用二十兆档位时应缩短触发窗口或及时导出数据，避免因为容量耗尽而错过后续的关键事件。

三个型号在基本电能质量功能上高度一致，都能做电能分析、负载测试与谐波分析，主要差别集中在瞬变捕获能力与存储介质上，选型时可按被测对象的扰动类型来决定。 1773 面向常规记录需求，适合以稳态参量、谐波和能耗为主的普查工作。1775 增加了高速电压瞬变捕获能力，采样速率为一兆次每秒，可记录两万五千个点的波形，适合排查令人困扰的断路器跳闸以及由瞬变引起的设备故障。 1777 在此基础上进一步提供二十兆次每秒的采样档位，能够捕捉转瞬即逝的瞬变并保留细节，同时内置三十二千兆存储卡，适合公共电网电能质量分析和对扰动细节要求极高的研究任务。 如果现场以变频、逆变类负载为主，或者故障现象难以复现，直接选择带有二十兆采样档位的机型，可以显著提高一次测试就拿到有效证据的概率。 三个机型的机身、接口与软件完全相同，因此团队内部可以统一培训与统一报告模板，后期根据任务需要扩充机型时不会产生额外的学习成本。

Fluke 1770 系列按 IEC 61000-4-30 A 类第 3 版的要求设计，并兼顾该标准未来的修订方向，同时满足 EN 50160 与 IEEE 519 的相关要求，因此测量结果具有仲裁级别的可信度。 在具体方法上，谐波测量遵循 IEC 61000-4-7 的第一类方法，可按分组谐波、子组谐波或单次谐波单元处理，并支持 IEEE 519 的短时与超短时谐波口径；闪变遵循 IEC 61000-4-15 的 F1 类；功率相关量参照 IEEE 1459，适用于畸变和不平衡系统。仪器本身还符合 IEC 62586 对 A 类电能质量仪表的要求。 合规性评价方面，配套软件可一键生成符合 EN 50160、IEEE 519、GOST 33073、IEC 61000-2-2 等标准的报告，也能把数据导出为通用格式，方便在第三方工具中继续分析。 仪器还内置了 GPS 模块并配有天线接口，配合可选的双绝缘天线延长线可在室内增强信号，用于多机数据的时间同步，这也是满足 A 类仪表对时间准确度要求的必要条件之一。 在电能质量合规性方面，软件还可按 EN 50160、GOST、NEQUAL、NE

Fluke 1770 系列标配 Energy Analyze Plus 软件包，开箱即用，不需要大量培训即可完成下载、分析、跟踪和报告的全过程，这也是它区别于使用通用多用途软件的地方。 把数据导入后，软件会按统一视图展示电压、电流、功率、谐波与事件，支持把当前结果与历史数据快速比较，并按行业标准建立基准，即使采集仍在进行也能随时查看趋势。报告环节提供一键生成工具，可输出符合 EN 50160、IEEE 519、GOST 33073、IEC 61000-2-2 等标准的规范化文本，也可把原始数据导出为通用交换格式或表格文件供第三方软件使用。 此外，软件允许用户挑选任意已记录参数，为关联性分析创建高度自定义的视图，例如把某条馈线的电流谐波与温升辅助通道放在同一时间轴上观察。 对于需要长期对比的设施，软件还能把多次记录叠加成趋势基准，帮助判断治理措施实施前后的差异，使检测结论不只停留在单次是否合格的层面。
