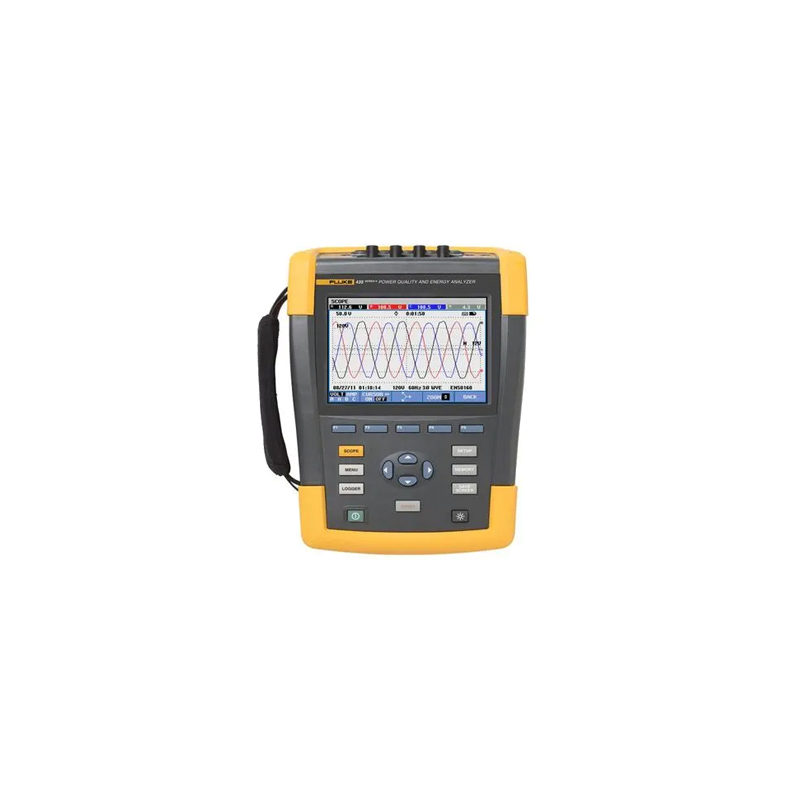

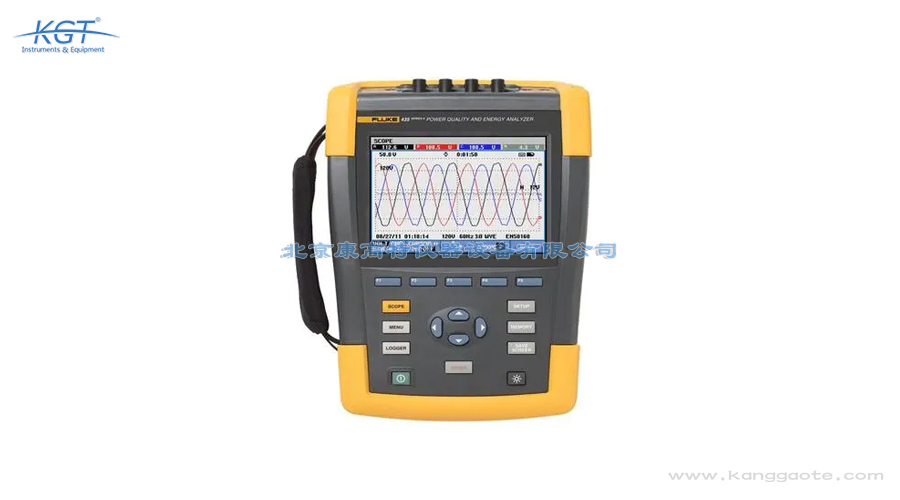

美国Fluke 434 II电能质量分析仪

Fluke 434 II强调免配置的高效操作。用户把四个柔性电流探头夹到三相与中性线、接好电压测试线后，自动趋势分析功能即开始记录，无需手动设定触发。系统监测器屏幕上实时显示十个电能质量参数及其合格状态，光标与缩放工具可细查任意时段趋势。记录仪允许按用户定义的间隔保存最多六百个参数，适配长期监测与间歇性隐患捕捉。测量完成后，数据传入配套分析软件，可查看图形、对比节能改造前后并一键生成检测报告。电能量损失分析器在后台将谐波、不平衡与无功折算为成本，直接在屏上呈现财务影响。锂离子电池一次充电约工作七小时，适合一整天的外出巡检。整个流程从接线、记录到报告连贯顺畅，降低了对操作人员专业门槛的要求。配合分析软件的报表模板，用户可将多次测量结果汇总为定期电能质量月报，便于向管理层与审计方持续汇报供电质量与节能成效。

Fluke 434 II的谐波与间谐波测量遵循国际电工委员会谐波测量分组方法，覆盖直流及一至五十次谐波与间谐波子组，保证频谱分析与国际接轨。其系统监测器依据欧洲公共电网供电质量导则评估电压偏差、频率、谐波、闪变、不平衡与电压变动等十项指标，使监测结论可直接对照该导则的限值要求。在基本电参量方面，电压测量精度为正负百分之零点五额定电压，功率精度约正负百分之一，频率在五十与六十赫兹额定下误差均为正负零点零一赫兹，满足工业级测量要求。闪变指标覆盖短时长时瞬时值，符合通行闪变评估框架。正是这种标准覆盖，使仪器既可用于日常巡检，也能作为节能改造前后电能质量改善的量化证据，为合规与成本管理提供可信数据基础。对于需要向监管或管理层提交可读报告的用电企业，标准符合性与限值叠加显示是重要的采信保障，也是其区别于单纯趋势记录仪的关键所在。

Fluke 434 II电压测量精度为读数的正负百分之零点五额定电压，峰值电压量程达一千四百伏峰值，电压峰值因数与电流峰值因数测量误差约正负百分之五。功率测量精度约正负百分之一加十个计数点，功率因数在额定负载下误差为正负百分之零点一。频率在五十赫兹与六十赫兹额定区间误差均为正负零点零一赫兹。谐波方面支持直流及一至五十次谐波与间谐波分组分析，电压与电流总谐波畸变率测量误差为正负百分之二点五，单次谐波相对值误差随次数递增但基准约正负百分之零点一。闪变指标覆盖短时长时瞬时值，误差约正负百分之五。结合四个柔性探头与同步三相采集，它在工业现场能够提供可信的谐波频谱、不平衡度与电能质量趋势，满足故障排查与节能评估对精度的要求。高至五十次的谐波与间谐波分析能力，使其能识别由变频器、整流器等非线性负载产生的高频污染，为治理方案提供充分的频谱依据。

使用Fluke 434 II前须确认测试配置处于仪器安全等级之内，进户线测量额定为六百伏四类、一千伏三类，严禁超出该等级接入更高电压系统，否则危及人身安全。四个柔性电流探头须正确环绕被测导体并闭合到位，避免漏磁导致电流读数偏差或发热。电压测试线绝缘应完好，接线时遵循先电压后电流、拆线时相反的顺序，并在带电回路前做好个人防护。锂离子电池须使用原厂充电器，避免过充、短路或高温存放，单次充电可工作约七小时，长时间户外作业应备好备用电源。仪器工作环境应满足其温度与湿度要求，避免在凝露、易爆或强电磁干扰未屏蔽处使用。测量中性点与三相时务必核对接线相序，防止不平衡分析出错。记录仪设定间隔时应兼顾存储容量与采样密度，过密会更快占满内存，过疏可能漏掉间歇性事件，需按监测目标合理权衡。

Fluke 434 II的突出优势是把质量测量与经济核算融为一体。普通电能质量表只给出波形与数值，而它用电能量损失分析器把谐波、不平衡与无功折算为实际电费损失，让质量问题直观可见。其业内很高的安全等级——进户线额定六百伏四类、一千伏三类，允许用户直接在配电进线处测量而无需降级。四个内置柔性电流探头细柔可夹入最紧密位置，覆盖全三相与中性线。系统监测器依据欧洲公共电网质量导则单屏显示十个质量参数，合格状态一目了然。自动趋势分析让每次测量自动记录无需设置，记录仪可存最多六百个参数。锂离子电池一次充电工作七小时，配合分析软件生成报告，使从现场测量到管理汇报的链路一气呵成，显著提升运维与节能工作的效率。相比需要外接钳形表与额外软件的普通表计，它开箱即可完成从进线到报表的完整流程，降低了多工具协调的复杂度。

判定Fluke 434 II的数据需从质量合规与成本两个维度进行。质量维度上，系统监测器已按欧洲公共电网质量导则对电压偏差、频率、谐波总畸变率、闪变与三相不平衡等十项参数给出合格状态，用户只需看屏幕标识即可初步判断供电是否达标；进一步可对照标准限值核查各次谐波含有率与电压变动。成本维度上，电能量损失分析器把谐波功率、不平衡功率与无功功率折算为电费损失，数值越大说明质量问题的经济代价越高，应优先治理。记录仪保存的最多六百个参数支持长期趋势对比，节能改造前后差值能量化改善收益。对于超差项，建议结合谐波来源、负荷平衡与补偿装置逐一分析，再用仪器复测验证，形成发现问题、核算成本、治理复测的闭环管理。通过定期导出报告，企业还能建立电能质量基线，跟踪治理措施随时间的成效，把一次性排查升级为持续的供电质量管控。

Fluke 434 II是美国Fluke推出的三相电能质量与电能量分析仪，核心价值在于把电能质量测量与能耗成本量化结合起来。它不仅能记录电压、电流、功率与电能，还能通过电能量损失分析器计算因谐波、三相不平衡与无功造成的电能浪费和财务成本，帮助用户发现工厂中最耗电的环节。仪器支持谐波、三相不平衡与电压波动检测，并依照欧洲公共电网质量导则在一个屏幕显示十个电能质量参数，适合工业配电的故障排查、预防性维护与负载容量评估。自带四个柔性电流探头可夹入最紧密位置，自动趋势记录与长期存储配合分析软件生成报告。对于希望既摸清供电质量又算清质量损失经济账的运维与节能团队，它是理想的一线工具。其电能量货币化能力让管理层直观看到质量问题的代价，从而更愿意投入治理，是把技术测量转化为经营决策的桥梁型仪器。

若只需记录电压趋势与谐波水平，基础电能质量记录仪可以完成基础监测且投入较低；但若要把电能质量差造成的浪费换算成财务成本，Fluke 434 II的电能量损失分析器具有不可替代的价值。它能区分有功、无功、不平衡与谐波各自带来的功率损耗并货币化，直接告诉用户哪类问题最烧钱，从而指导节能改造优先级。此外，其系统监测器按欧洲公共电网质量导则一屏呈现十个质量参数，自动趋势记录与最多六百个参数的记录仪也强于简单记录仪。选择时若目标是合规巡检与趋势留存，基础记录仪够用；若目标是节能降本、容量评估与质量成本可视化，则应选434 II。对于同时承担运维与能源管理的工程师，后者的投入能通过节电收益更快收回。需要提醒的是，成本折算依赖当地电价与负荷曲线输入，应在软件中准确设置才能获得可信的财务结论。

Fluke 434 II广泛适用于工业配电系统的日常运维与节能管理。在故障排查中，它可快速诊断谐波超标、电压波动与三相不平衡，并用光标缩放工具分析趋势以恢复设备在线。预防性维护场景下，它在电能质量问题引发停机前持续监测并预测隐患，长期分析功能还能捕捉间歇性问题。负载研究时，可在增加负荷前验证电气系统容量，避免过载。节能改造前后，电能量评估功能量化能耗改善幅度，电能量货币化则把质量损失换算为成本，辅助决策。其最高六百伏四类、一千伏三类的进户线安全等级与四个柔性探头，使它敢于深入配电进线处测量。总体上，凡是需要同时关注供电质量与用电成本的工厂、园区与数据中心，都适合用这款仪器做常态化评估。在重要生产线与敏感设备供电保障中，它的早期预警能力可有效避免非计划停机带来的生产损失。

Fluke 434 II通过内置四个柔性电流探头与电压测试线同步采集三相及中性线信号，对基波与一至五十次谐波、间谐波做频谱分析，并实时计算有功、无功与视在功率。其独特之处在于电能量损失分析器，它把标准的有功与无功功率测量、三相不平衡功率以及谐波功率统一量化，再折算为电能浪费的财务成本，实现电能质量的货币化呈现。系统监测器依据欧洲公共电网质量导则持续评估电压偏差、频率、谐波、闪变与不平衡等十项指标并显示合格状态。记录仪按用户设定间隔保存最多六百个参数，自动趋势功能让每次测量无需配置即开始记录。全部数据可在电脑软件中回顾、缩放与生成报告，从而把原始波形转化为可决策的能耗与质量结论。四个柔性探头同步采样保证了相序与相位关系的准确，是正确计算不平衡功率与谐波方向的前提，也是电能量损失分析器得以精确折算成本的技术基础。
