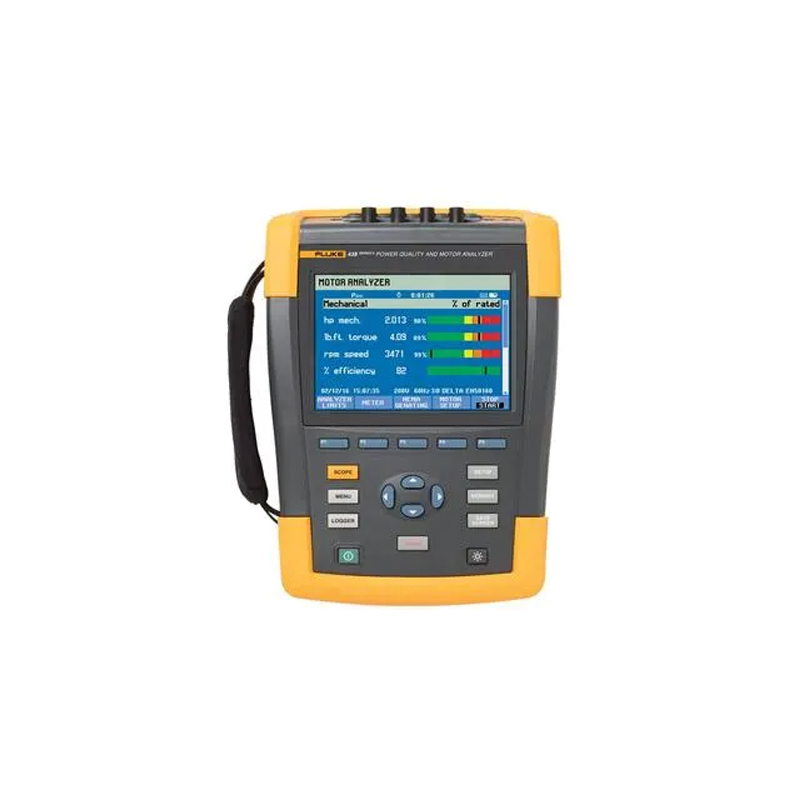

美国Fluke 438-II电能质量分析仪

Fluke 438-II 是一台电机效率与电气性能综合测试仪，它在福禄克 430 II 系列电能质量分析仪的基础上，额外增加了电机机械测量这一关键能力，因此既能看电也能看机。 常规分析仪只能给出电压、电流、功率、谐波和不平衡等电气量，判断电机状态时往往要靠电流间接推断；而 438-II 可以在不安装任何机械传感器的前提下，直接给出电机转速、转矩、机械功率与效率，把电气侧与机械侧的信息联系在一起。 使用者只需把输入导线接到被测回路上，其余工作由仪器完成，非常适合工业现场对运行中的电机做在线评估。它同时保留了暂降、暂升、瞬变、谐波和不平衡等电能质量问题的识别能力，是一台兼顾配电系统排查与电机能效诊断的便携工具。 在电气测量方面，它的电压有效值量程为一到一千伏相电压，准确度为额定电压的百分之零点一，电流可配合柔性传感器覆盖五到六千安，谐波按 IEC 61000-4-7 分组计算到五十次，因此同一台设备既能看电机也能看电网。

Fluke 438-II 适用于工业电机及配电系统的日常运维、故障排查与能效检测，在机械制造、冶金、石化等多个行业都能发挥作用。 在机械制造车间，它可以对直接启动的风机、水泵、压缩机和传送带电机做在线巡检，判断实际负载率与效率是否偏离铭牌值，找出长期低效运行的设备。在冶金与石化这类连续生产行业，它能在不影响工艺的前提下完成测量，用于预判设备隐患、优化能耗并支撑电机工况的合规性检查。 对于由变频器驱动的电机，只要变频器属于电压源型逆变器、电机频率在四十到七十赫兹之间、载波频率处于二点五千赫到二十千赫范围，并且控制方式为压频比控制、开环矢量、闭环矢量或带编码器的方式之一，就可以开展分析；电流源型逆变器以及频率低于四十赫兹或高于七十赫兹的电机则不在支持范围内。 此外，仪器还能识别暂降、暂升、瞬变、谐波和不平衡等电能质量问题，帮助判断电机过热或出力不足究竟源于电源侧扰动还是机械侧负载异常，为整改提供依据。

Fluke 438-II 的 PowerWave 数据技术专门用于捕捉快速变化的有效值数据，它以半周期平均值和波形的形式描述电气系统的动态特性，能够完整呈现发电机起动、不间断电源切换这类短时过程。 在事件记录方面，波形捕获功能在所有模式下都会针对检测到的每个事件自动保存一百或一百二十个工频周期的波形，对应五十赫兹或六十赫兹系统，而且不需要事先设置阈值。这意味着即便现场人员事先没有预判会发生什么问题，事后也能调出完整波形进行复盘。 对于更陡峭的瞬变，自动瞬态模式可在所有相位上同时以每秒二十万次的速率捕获波形数据，被测电压最高可达六千伏。有了这些高频细节，就能区分扰动是操作过电压、雷击感应还是邻近设备投切引起的，从而采取对应的抑制措施。 结合 PowerWave 记录的半周期有效值曲线，还能观察起动过程中的电流冲击与电压跌落幅度，判断电机起动方式是否需要调整，避免频繁起动对绕组和供电母线造成累积损伤。

Fluke 438-II 的机械量准确度标注为机械功率与效率正负百分之三、转速正负百分之三、转矩正负百分之五，但这些指标有明确的适用条件，脱离条件使用时误差会明显增大。 首先是负载率，规格只在电机功率大于额定功率的百分之三十时有效，空载或极轻载状态下的效率与转矩结果参考价值有限。其次是温度，规格在稳定的工作温度下才成立，要求电机至少在满载工况下运行一小时，若功率达到五十马力或更高则需运行两到三小时。 再次是电机设计类型的选择，若选为其他类型，误差要再上调百分之五。另外，变频器驱动的场合必须满足电压源型逆变器、频率四十到七十赫兹、载波二点五千赫到二十千赫等条件，且电压偏离压频比曲线不超过正负百分之十五，否则计算结果不可靠。 此外，电流传感器的量程选择同样关键，柔性传感器的一倍档适合五到六千安、十倍档适合零点五到六百安，实际电流应落在配件线性段内，否则功率与效率都会随之失准。

Fluke 438-II 的安全等级为进户线和下游使用的 600 V CAT IV 与 1000 V CAT III，但现场作业仍须把安全规程放在第一位，接线应在停电验电后进行，并按相序逐一核对接线与钳口方向。 环境方面，工作温度为零到四十摄氏度，四十到五十摄氏度区间内不允许使用电池供电；存放温度为负二十到六十摄氏度。湿度方面，十到三十摄氏度时允许百分之九十五相对湿度、三十到四十摄氏度为百分之七十五、四十到五十摄氏度为百分之四十五，且均要求不凝露。海拔方面，在 CAT IV 600 V 或 CAT III 1000 V 条件下最高可达两千米，在 CAT III 600 V 或 CAT II 1000 V 条件下最高可达三千米。 仪器外壳坚固防震并带有一体式防护皮套，倾斜直立放置时具备 IP51 级防尘防水滴能力，还能承受三十克撞击，可适应车间与配电房的日常使用环境。 电磁兼容方面，仪器的辐射与抗干扰性能符合 EN 61326 要求，在变频器密集的车间里不易受干扰，也不会对邻近的控制系统造成明显影响，可以放心在带电环境中长时间使用。

Fluke 438-II 可以绘制电机降额系数与负载的对比图，并依据 NEMA 或 IEC 准则执行动态电机分析，用来判断供电条件对电机出力能力的影响。 所谓降额，是指当电压不平衡或谐波畸变存在时，电机必须降低出力运行才能避免过热。仪器分别给出不平衡降额系数与谐波降额系数，两者量程均为零点七到一点零，再合成总的降额系数，量程为零点五到一点零。数值越接近一，说明供电条件越好；数值明显低于一，则意味着电机的可用容量被电能质量问题吃掉了。 判据方面，NEMA 不平衡度的默认限值为百分之五，谐波电压系数为百分之零点一五，仪器支持 NEMA A、B、C、D、E 以及 IEC H、N 等设计类型，额定转矩则由额定功率与额定转速自动算出。把降额曲线与实际负载点放在一起观察，就能直观看出电机还有多少余量。 仪器还把效率与负载率联系起来显示，把实测效率同该工况下的预期效率对比，就能量化因低效运行而多消耗的电费，为是否更换高效电机提供经济层面的判断依据。

Fluke 438-II 与福禄克的连接方案兼容，既可以在仪器本地直接查看数据，也可以通过移动应用程序和 PowerLog 430-II 桌面软件查看，形成现场与办公室两端协同的工作方式。 仪器内部采用八千兆存储卡保存数据，符合 SDHC 与 FAT32 要求，最大可选用三十二千兆容量，除趋势记录外还能保存屏幕截图与多个数据内存，具体数量取决于容量大小。数据下载通过 Mini-USB-B 型隔离接口连接计算机完成，隔离设计可以避免在带电环境下形成地环路。 在桌面软件中，使用者可以把电机的转矩、转速与效率曲线同电压、电流、谐波及不平衡趋势放在同一时间轴上比对，判断效率下降究竟源自供电质量还是机械负载变化，进而给出调整负载、改善电源或检查机组的针对性建议。 对于长期能效管理，可以把多次巡检结果按设备编号建立台账，跟踪同一台电机在不同季节与不同产量下的效率变化，把偶发的异常读数与趋势性的性能衰退区分开来。

Fluke 438-II 依靠电气量反推机械量：它先精确采集电机输入端的电压与电流波形，再结合使用者输入的电机铭牌参数与等效电路模型，计算出气隙功率、转差与输出功率，从而得到转速、转矩和机械功率。 这种方法的最大好处是无需停机安装转速计或转矩传感器，也不必在联轴器附近作业，对连续生产的流水线与封闭式机组尤其友好。计算得到的转矩反映电机产生并传送给所驱动机械负载的旋转力，单位可用牛米或磅尺；转速则给出电机轴的瞬时值，两者相乘即得实际机械功率，单位可用千瓦或马力。 机械功率量程为零点七到七百四十六千瓦，转矩量程为零到一万牛米，转速量程为零到三千六百转每分，可以覆盖绝大多数工业拖动设备。需要注意的是，机械测量只适用于三线连接的直接启动电机。 需要强调的是，这种方法依赖铭牌参数的准确性，输入额定电压、额定转速与设计类型时若与实际不符，反推出的机械量就会偏离，因此测试前应核对电机铭牌并尽量采用实测的满载电流。

已经拥有福禄克 434-II、435-II 或 437-II 电能质量分析仪的用户，可以通过 Fluke-438-II/MA 电机分析仪升级套件为现有设备增加电机分析功能，不必另外添置整台仪器。 升级之后，原有仪器在保留电能质量分析能力的同时，可以计算机械功率与效率、测量转矩与转速，并绘制符合 NEMA 或 IEC 准则的降额系数图。这样既保护了已有投入，又让同一台设备能够覆盖电机能效评估这类新增任务。 对于尚未持有相关仪器、且主要任务就是电机与配电系统综合检测的团队，则可以直接采用整机方案，一次性获得完整的电气与机械测量能力，并享受相同的安全等级与操作界面，减少人员在不同设备之间切换的学习成本。 无论采用升级还是整机方式，操作逻辑与报告格式保持一致，历史数据可以延续使用，这对于已经积累多年电能质量台账的企业来说尤为重要，避免了数据断档与基准重建。

用 Fluke 438-II 测量一台直接启动电机，流程可以概括为接线、输入铭牌参数、启动测量与分析三步，整个过程不需要机械传感器，也不需要停机改造。 接线时把电压测试线接到电机输入端的三相，再把电流钳或柔性电流传感器卡在对应相上；由于机械测量只支持三线连接的直接启动电机，接线前应确认电机接线方式与控制方式。随后在仪器中输入电机铭牌信息，包括额定功率、额定电压、额定电流、额定转速、功率因数与设计类型，仪器支持的电机设计类型涵盖 NEMA A、B、C、D、E 以及 IEC H、N。 完成输入后启动测量，电机测量值每秒更新一次，趋势默认持续一周。测试结束后即可在屏幕上查看转矩、转速、机械功率与效率，并通过配套软件做进一步分析。 若被测电机由变频器驱动，还要在仪器中选择对应的控制方式与逆变器类型，并确认载波频率在允许区间内，否则机械量计算可能无法给出稳定结果。
