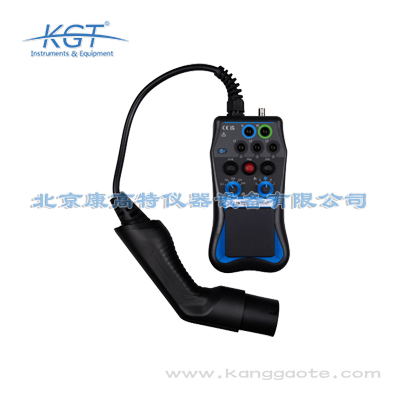

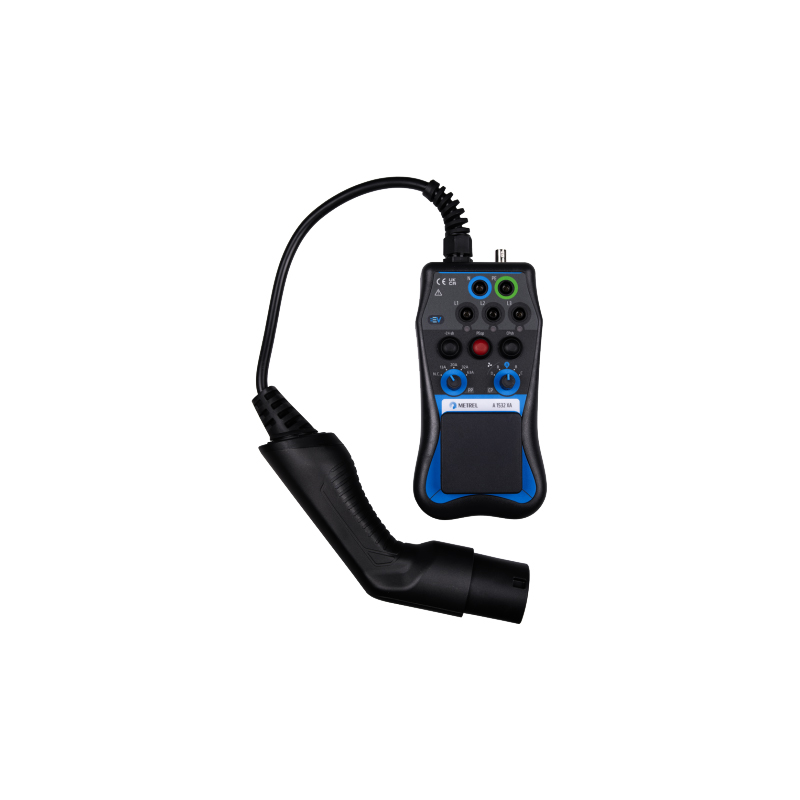

德国美翠Metrel A1532XA汽车充电桩电气安全测试仪

A1532XA可针对适配范围内的充电桩完成全维度电气安全性检测与功能测试，覆盖绝缘性能、接地导通、充电交互逻辑、故障响应能力等核心测试维度，完全满足充电桩验收、日常运维的检测要求。模块配置了多档位PP选择开关与CP选择开关，其中PP开关支持开路、13A/20A/32A/63A五档调节，既可模拟不同功率等级的充电车辆接入需求，也可模拟PP链路故障场景；CP开关支持状态A到状态E五档调节，可覆盖充电全流程的交互状态模拟，包括未连接、连接待充电、常规不通风充电、通风型充电以及CP短路故障等场景，无需额外手动改线即可完成全场景测试。同时模块支持一键完成整体测试流程，相较传统分步测试效率提升60%以上，测试完成后可直接接入MESM系统生成标准化测试报告，无需人工整理统计数据，尤其适配电网批量验收、场站日常巡检等高频次、多点位的测试场景。

A1532XA是德国美翠推出的电力检测类专用模块，使用前需满足明确的配套与环境要求：配套层面必须搭配A1532 EVSE适配器与美翠电气综合测试仪器（如MI 3152）共同使用，仅支持对搭载2型连接器的Mode 3型汽车充电桩（EVSE）开展测试，不可单独使用或适配其他品牌、型号的测试主机与充电桩类型。环境层面需在0°C~40°C、相对湿度≤95%且无冷凝的环境下作业，使用海拔不得超过3000米，作业场景污染程度需符合2级要求，因产品保护等级为IP40，不可在淋水、高粉尘浓度的场景下使用。电气适配层面需匹配50Hz工频、0.4KV低压场景，过压类别为300V CAT II，不可超出对应电压等级操作。模块本身搭载双重绝缘防护，可保障测试人员操作安全，标配0.5米测试引线，适配近距离接桩测试场景，操作时需确保接线端接触牢固，避免虚接导致测试数据偏差。

使用德国美翠METREL A1532XA汽车充电桩电气安全测试仪开展测试时，需遵守以下核心注意事项：一是需确认配套设备连接正确，必须搭配A1532 EVSE适配器与适配的美翠MI 3152电气综合测试仪使用，不可单独接入充电桩开展测试；二是需确认测试环境符合设备参数要求，不可在超出0°C~40°C工作温度范围、相对湿度超过95%有凝露、海拔超过3000米的环境中使用，不可在污染等级超过2级的环境中操作；三是测试前需确认档位选择符合测试需求，避免错误档位导致的测试数据无效或设备损坏；四是测试过程中需确保测试引线连接牢固，0.5米长度的测试引线不可强行拉扯，避免接触不良影响测试结果。该设备为双重绝缘防护设计，测试过程中无需额外接地即可保障操作安全。

公共充电场站日常运维巡检过程中，使用德国美翠METREL A1532XA汽车充电桩电气安全测试仪可完成三类核心测试工作：一是定期电气安全校验，可测试充电桩的绝缘性能、接地导通性能，排查漏电、接地失效等安全隐患，符合场站安全运维的强制要求；二是充电交互功能校验，可模拟不同功率车辆接入、不同充电状态的交互场景，验证充电桩的交互逻辑是否正常，避免出现无法识别车辆、充电中断等运营类故障；三是故障快速排查，当场站出现充电桩无法充电、异常跳闸等故障时，可通过模拟PP、CP链路的各类故障场景，快速定位故障原因，缩短故障修复时长。该设备重量仅0.82千克，便携性优异，十分适合场站巡检人员随身携带开展移动测试。

A1532XA的使用环境要求有明确规范：工作温度范围为0℃~40℃，对应环境湿度要求为95%RH且无冷凝；存储温度范围为-10℃~+70℃，存储湿度要求为-10℃~40℃区间不超过90%、40℃~60℃区间不超过80%；支持最高3000米海拔使用，过压类别为300V CAT II，保护分类为双重绝缘，防护等级IP40，污染等级为2，可满足多数工业、户外作业场景的使用要求。核心硬件参数方面，产品额定电压0.4KV，适配频率50Hz，测试电流为13A，测试引线长度0.5米；整机尺寸为200×100×70毫米，重量仅0.82千克，便于现场携带使用。功能配置上配备PP选择开关，覆盖开路/13A/20A/32A/63A共5个档位，CP选择开关覆盖状态A（未连接）到状态E（故障）共5类场景，可模拟充电桩不同连接、充电、故障状态，满足多样化测试需求。

德国美翠A1532XA属于电力检测类专用配件，核心应用场景为搭载2型连接器的Mode 3型汽车充电桩（EVSE）的电气安全性检测与功能测试，可覆盖电网充电桩运维巡检、电厂配套充电设施验收、公共充电网络批量检测等多类应用需求。使用该设备前需完成两项配套准备：一是必须搭配A1532 EVSE适配器，以及美翠官方推出的电气综合测试仪器（典型型号为MI 3152）共同使用，不支持独立完成测试作业；二是需提前确认待检测充电桩的连接器规格、充电模式符合适配要求，非2型连接器、非Mode 3型的充电桩暂不支持使用该设备检测。设备搭载多档位PP选择开关与CP选择开关，可模拟不同载流规格充电枪连接状态、全链路充电工况及典型故障场景，支持一键完成整体测试流程，检测完成后可对接MESM系统自动生成标准化测试报告，无需人工手动统计整理测试数据，可大幅降低检测人员的作业负担。

使用A1532XA开展充电桩测试的核心优势主要体现在三个方面：首先是生态适配性强，作为德国美翠官方出品的专用测试模块，可完美适配A1532 EVSE适配器与MI 3152等美翠电气综合测试仪器，无需额外调试即可实现功能打通，避免跨品牌设备适配带来的测试误差、功能受限等问题，测试数据准确性更有保障。其次是测试效率突出，支持一键完成充电桩电气安全、功能全项目测试，无需人工分步操作，测试完成后可直接通过MESM系统生成标准化测试报告，大幅压缩测试全流程耗时，适合批量充电桩验收、巡检场景使用。第三是场景覆盖全面，PP选择开关覆盖5类电流档位、CP选择开关覆盖5类工作状态，可模拟从正常连接、不同功率充电到故障报错的全场景，充分满足充电桩常规检测、故障排查等多元需求。同时整机轻便易携带，双重绝缘、IP40防护的配置也充分保障了现场测试的操作安全性，适配电网、电厂等多类领域的检测需求。

A1532XA的参数配置可覆盖绝大多数主流交流充电桩的测试需求，首先0.4KV的额定电压适配国内民用、商用低压交流充电桩的通用电压等级，PP开关的5个档位完全覆盖当前主流13A到63A功率段的交流充电桩测试要求，可满足家用充电桩、公共快慢充桩的全功率段测试需求。CP开关的5种状态完全匹配Mode3充电模式的国际通用交互协议要求，可覆盖常规功能测试与故障模拟测试的全场景需求，无需额外添置配件即可完成所有标准要求内的测试项目。模块本身体积仅200×100×70毫米、重量0.82千克，便携性极强，适配户外移动巡检、多点位跨区域测试场景；储存温度范围为-10°C~+70°C，可适配我国绝大多数地区的户外储存要求，无论是北方冬季还是南方夏季的非作业状态储存都不会影响模块性能。目前该模块已广泛应用于电网充电桩验收、电厂配套充电桩检测、公共充电场站运维等多个领域，适配性已得到大量实测验证。

德国美翠METREL A1532XA汽车充电桩电气安全测试仪是针对0.4kV电压等级充电桩开发的专用测试设备，核心适配场景覆盖四大类：一是电网充电桩验收场景，可满足电网公司对新建并网充电桩的合规性检测要求；二是电厂配套充电桩检测场景，可对电厂自建配套充电设施开展全维度性能校验；三是公共充电场站运维巡检场景，可作为日常巡检的标准化测试工具，定期排查场站充电设施的安全隐患；四是充电桩故障排查场景，可快速定位充电交互、电气安全类故障原因。该设备额定频率为50Hz，测试电流为13A，整机尺寸仅200×100×70毫米，重量0.82千克，便携性优异，可满足户外移动测试的需求，适配搭载2型连接器的Mode 3型汽车充电桩EVSE的全场景测试要求。

在电网充电桩验收场景中，德国美翠METREL A1532XA汽车充电桩电气安全测试仪可全面满足0.4kV电压等级Mode 3型2接口充电桩的验收合规性测试要求：一是电气安全类合规要求，可完成绝缘性能、接地导通测试，验证充电桩的电气防护能力符合国家电网充电桩并网的安全标准；二是充电交互类合规要求，可通过PP、CP开关的多档位调节，验证充电桩对不同功率车辆的适配能力、全流程充电交互逻辑符合行业标准要求；三是故障响应类合规要求，可模拟PP链路开路、CP链路短路等故障场景，验证充电桩的保护动作逻辑符合安全标准，避免并网后出现安全事故。该设备支持一键全项目测试，生成的标准化测试报告可直接作为验收合规性的佐证材料。

A1532XA的多项功能设计均面向充电桩检测的实际作业痛点优化，可从多个维度提升检测效率：首先是工况模拟能力，设备搭载的PP选择开关支持开路/13A/20A/32A/63A五档位调节，可直接模拟不同载流能力的充电枪连接状态，CP选择开关覆盖状态A到状态E五类工况，可模拟充电枪未连接、已连接未充电、正常充电、通风充电、CP短路故障等全场景状态，无需检测人员额外搭建模拟工况，大幅缩减前期准备时间。其次是测试流程优化，设备支持一键完成充电桩电气安全、功能合规性的整体测试，无需分步调试设备参数，测试引线长度为0.5米，适配多数现场作业的操作距离，设备自身尺寸仅200×100×70毫米、重量0.82千克，便携性极强，适合巡检人员随身携带开展户外作业。最后是报告生成环节，设备可直接对接MESM系统自动生成标准化测试报告，无需人工录入、核对检测数据，可降低人工整理报告的时间成本，尤其适合批量充电桩验收、周期性巡检等高密度检测场景。

A1532XA是德国美翠推出的专业电力检测类产品，核心功能为针对搭载2型连接器的Mode 3型汽车充电桩（EVSE）开展电气安全性检测和功能测试，可覆盖充电桩日常巡检、交付验收、故障排查等多类检测需求。使用该产品必须满足两项核心配套要求：一是需搭配同系列专用A1532 EVSE适配器，完成与充电桩2型接口的适配连接；二是需配合美翠官方出品的电气综合测试仪器使用，典型适配型号为MI 3152，以此获取测试算力与数据处理支持。完成配套设备连接后，该产品支持一键启动全项目测试流程，无需人工分步操作多项测试内容，可大幅降低现场测试的操作门槛与失误率，测试完成后可直接接入MESM系统一键生成标准化测试报告，无需测试人员手动整理数据、编写报告，可有效提升充电桩检测的全流程效率，适配电网、电厂等多类应用场景的检测需求。

德国美翠METREL A1532XA属于电力检测类专用配件，核心用途是搭配对应设备完成搭载2型连接器的Mode 3型汽车充电桩（EVSE）的电气安全性检测与功能测试，可覆盖充电桩常规投运前校验、运维周期检测等多场景的测试需求，适配电网、电厂及各类充电桩运维检测场景的使用要求。该产品不可独立使用，需配套A1532 EVSE适配器与美翠电气综合测试仪器（典型适配型号为MI 3152）共同使用，测试流程支持一键完成整体检测项目，无需人工分步调试参数，可大幅提升充电桩现场检测的效率，完成测试后可直接对接MESM系统生成标准化测试报告，无需二次整理检测数据。该产品当前处于热卖有货状态，测试额定电压为0.4KV，额定频率为50Hz，可满足国内低压充电桩的常规测试参数要求，是新能源汽车充电桩检测场景的高适配性专用配件。

A1532XA的运行参数对使用环境有明确规范，现场作业时需符合以下要求：首先是工作环境参数，作业环境温度需保持在0°C~40°C区间，相对湿度不超过95%且无冷凝现象，作业海拔不得超过3000米，若超出该海拔范围可能出现检测精度偏差、设备运行异常等问题。其次是电气环境要求，设备过压类别为300V CAT II，不得应用于过压等级更高的电力作业场景，测试过程中需确保周边没有强电磁干扰源，避免影响检测数据准确性。此外，设备防护等级为IP40，仅可防止直径大于1mm的固体异物进入，作业过程中需避免设备接触液体、导电粉尘，现场污染等级需符合2级要求，不可在存在腐蚀性气体、导电性浮尘的恶劣环境中作业。若测试完成后需长期储存，需将环境温度控制在-10°C~+70°C区间，存储相对湿度在-10°C~40°C区间不超过90%、40°C~60°C区间不超过80%，避免设备元器件受潮损坏。
