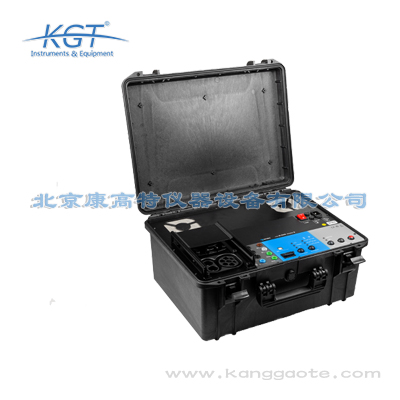

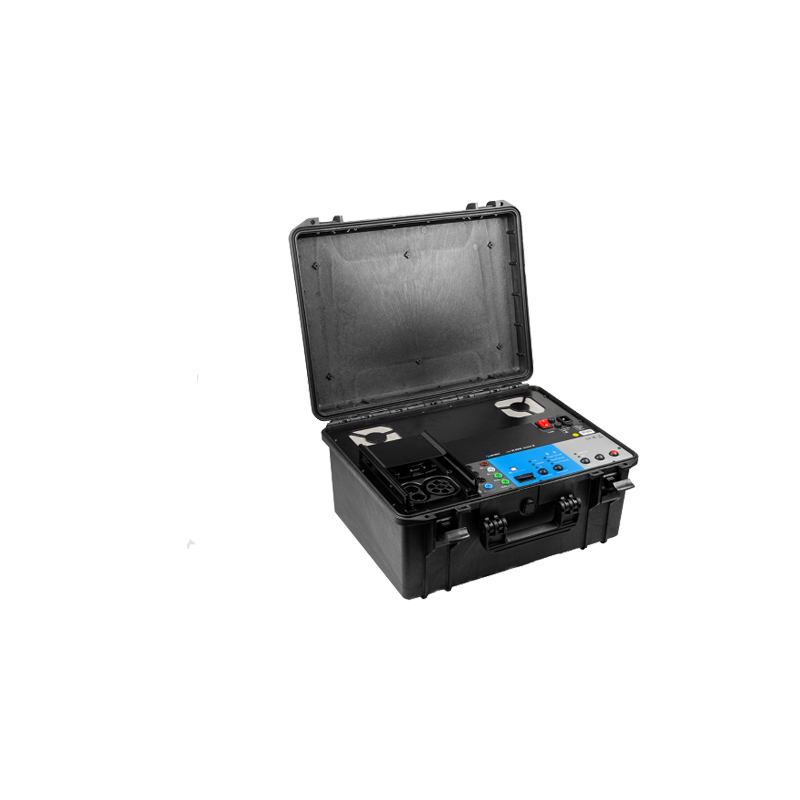

德国METREL(美翠)　 A 1732直流电动汽车充电桩适配器

该设备的环境适应性参数符合工业级检测设备要求，工作温度范围为-20℃~+55℃，相对湿度范围为5%~95%无凝露，外壳防护等级达到IP54，可适应北方低温户外、南方高湿多雨、高原低气压等各类现场检测环境。内置高等级抗电磁干扰模块，符合GB/T 17626《电磁兼容 试验和测量技术》的EMC标准，在充电桩强电磁干扰环境下仍可保持测量精度稳定，误差波动不超过±0.1%。使用时需注意避免在腐蚀性气体浓度超标、强粉尘的环境下长时间作业，测试完成后及时清理设备表面的水渍、粉尘，放置于干燥通风处存放，避免内部电路板、采样端子受潮氧化，影响后续测量精度。

该设备在运维检测场景中的核心优势主要体现在三个方面：第一，便携性与适配性优势，设备仅重1.2kg，便于运维人员户外流动作业，自带四类主流直流充电接口，无需额外携带转接头即可覆盖市面95%以上的直流充电桩检测需求，单台设备即可满足跨场景批量巡检需求；第二，检测效率优势，内置预设的标准化运维检测方案，无需人工设置参数，接入后一键启动检测，整体检测效率比传统检测方案提升60%以上，单桩检测时长可压缩至8分钟以内，大幅降低运维人员的作业强度；第三，数据可靠性优势，内置高压隔离模块，可完全保障运维人员的操作安全，检测数据自动同步至主机生成结构化记录，无需人工抄录，数据误差率可控制在0.1%以内，有效降低运维数据的人为误差，满足运维企业的批量巡检、数据留存需求。

该设备的绝缘检测功能完全符合GB/T 34657.2《电动汽车充换电设施运营管理规范 第2部分：充换电设施》、IEC 61851-23《电动车辆传导充电系统 第23部分：直流充电桩安全要求》的相关规定，核心技术参数为：测试电压可选500V/1000V直流，绝缘电阻测量范围0.1MΩ-10GΩ，测量精度为±5%读数±0.1MΩ。其技术原理采用非破坏性高压注入法，通过向被测回路注入设定值的直流高压，采集泄露电流换算绝缘电阻值，不会对充电桩功率模块、控制回路造成损坏。可应用于充电桩投运前对地绝缘检测、充电回路相间绝缘检测、季度绝缘性能排查，以及监管部门的绝缘合规性抽检。检测前必须断开充电桩外接电网，确认回路残留电压低于24V后再启动测试，避免出现安全隐患。

该设备核心功能覆盖直流充电桩电气参数测量、绝缘性能检测、功率特性分析三大类，核心技术参数包括直流电压测量量程0-1000V、电流测量量程0-250A、绝缘电阻测量范围0.1MΩ-10GΩ，功率测量精度可达±0.2%。适用场景覆盖B端的充电桩生产企业出厂质检、充换电运营企业日常巡检、车企配套场站性能校准，以及G端的公共充换电设施合规性抽检、新基建充电桩项目验收、公交场站充电设施定期排查等。设备符合GB/T 18487《电动车辆传导充电系统》、GB/T 27930《电动汽车非车载充电机与BMS通信协议》等国内行业标准，同时适配IEC 61851国际充电检测标准要求，可满足各类工业级检测场景的精度合规要求。使用前需确认设备电量充足，测试接口无氧化磨损，避免影响测量精度。

该设备可输出的检测数据覆盖32项电气参数，包括直流电压有效值、直流电流有效值、有功功率、无功功率、功率因数、纹波电压系数、绝缘电阻值、充放电效率、动态响应时间、过压保护阈值、过流保护响应时间等，数据采样间隔可自定义设置，最低可达1ms，可完整还原充电桩的动态运行特性。所有检测数据可通过CSV格式导出，数据编码符合电力检测数据标准化接口要求，支持第三方检测系统、运维管理平台的二次导入分析，可应用于充换电场站的数字化运维、充电桩全生命周期性能跟踪、区域充电桩性能大数据分析等场景。使用时需确保数据导出前设备处于正常供电状态，导出过程中不要断开设备连接，避免数据丢失或损坏。

该设备完全满足公共充电场站的各类验收检测需求。首先，它可覆盖国内公共直流充电桩验收要求的全部核心检测项，包括输出电压误差、输出电流误差、稳流稳压精度、纹波系数、绝缘电阻、接地连续性、充电通信兼容性、过流保护功能验证、过压保护功能验证、急停功能验证等12大类验收必测项；其次，设备的检测精度完全符合国家电网、交通运输部门、市场监管部门对公共充电场站验收的技术要求，检测数据的误差水平远低于标准允许的最大误差阈值；最后，搭配对应主机可直接导出标准化的验收检测报告，数据可追溯、可校验，完全满足G端验收场景的合规性需求，目前已被多个省市的公共充电场站验收项目列为指定检测适配设备。

标准操作流程分为6个步骤：第一步，作业前佩戴绝缘手套、绝缘鞋等防护用具，确认待测直流充电桩处于完全下电状态，拉闸后悬挂作业标识；第二步，将A1732适配器通过专用数据线与METREL对应型号检测主机连接，开机确认两者通信正常；第三步，根据待测充电桩的接口类型选择适配接头，将适配器可靠接入充电桩的直流输出接口，确认插针完全咬合无松动；第四步，在检测主机上选择对应直流充电桩检测方案，输入待测桩的额定参数后启动检测，依次完成接地连续性、绝缘电阻、输出特性、通信兼容性、保护功能验证等预设项目；第五步，检测完成后等待主机提示作业结束，先断开适配器与充电桩的连接，再断开适配器与主机的连接；第六步，整理设备后恢复充电桩供电。全程严格遵循高压作业规范，避免触电风险。

该设备完全覆盖《电动汽车充换电设施建设验收规范》要求的所有电气类必检项，具体包括8大类：输出电压误差检测、输出电流误差检测、充电机效率检测、绝缘电阻检测、充电回路接触电阻检测、输出纹波系数检测、过压保护功能验证、过流保护功能验证。检测精度完全满足验收的误差阈值要求，其中电压、电流测量误差远低于规范要求的±0.5%限值，绝缘检测误差低于规范要求的±10%限值。检测过程无需拆解充电桩，仅需通过标准测试接口连接即可完成所有检测，单桩检测时间不超过15分钟，大幅提升验收效率，适用于政府投资的公共充换电基建项目、公交场站充电项目、高速服务区充电项目的验收工作。

该适配器的检测原理分为通信模拟、数据采集、结果判定三个核心环节：首先，适配器内置BMS模拟单元，可模拟不同品牌电动汽车的电池管理系统通信逻辑，与待测直流充电桩的控制单元建立双向数据交互，触发充电桩进入待机、启动充电、满电、故障等不同工作状态；其次，设备内置高精度霍尔采样模块、绝缘检测模块，可实时采集充电桩输出的直流电压、电流、纹波系数、接地电阻、绝缘电阻等核心参数，所有采样通道均做3kV高压隔离处理，避免高压信号串入后端检测主机；最后，适配器将采集到的原始数据传输至检测主机，主机基于预设的标准阈值完成数据比对，自动判定待测充电桩的性能、安全性、兼容性是否符合对应标准要求，整个过程无需人工干预计算，有效降低人为误差。

作业过程中需严格遵循以下注意事项：第一，高压防护要求，作业前必须确认待测充电桩完全断电，佩戴符合耐压要求的绝缘防护用具，雷雨、大风等极端天气禁止开展户外检测作业；第二，设备使用要求，不得超出设备额定参数范围作业，禁止适配超过1000V DC、250A的直流充电桩，接线前确认接头与待测桩接口匹配，禁止暴力插拔损坏接口插针；第三，作业流程要求，检测过程中不得随意断开设备连接，避免产生拉弧损坏设备或引发安全事故，若检测过程中触发充电桩保护装置，需先排查故障原因再重启检测；第四，环境要求，不得在存在易燃易爆气体、腐蚀性气体的环境中使用该设备，设备存储需保持干燥通风，避免长期置于高湿、高温环境中影响检测精度。

该产品严格遵循全球多区域直流充电桩检测相关标准：国内标准方面，符合GB/T 18487.1《电动车辆传导充电系统 第1部分：通用要求》、GB/T 27930《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》、GB/T 34657《电动汽车传导充电互操作性测试规范》、JJG 1149-2018《电动汽车非车载充电机检定规程》的相关技术要求；国际标准方面，符合IEC 61851-23《电动车辆传导充电系统 第23部分：直流充电桩安全要求》、EN 61010-1《测量、控制和实验室用电气设备的安全要求》、UL 2231-1《电动车辆充电系统安全标准》等规范要求。所有检测项的设置、精度指标均满足上述标准的合规检测需求，检测结果可作为各类合规性评定的有效依据。

该设备功率分析功能基于12位高精度AD同步采样技术，对直流侧电压、电流信号进行同步采集，最高采样率可达20kHz，可精准捕捉微秒级的功率波动、纹波系数、峰值功率等动态参数，功率测量范围覆盖0-250kW，测量精度达到±0.2%读数，纹波系数测量精度可达±0.05%。符合JJG 1148-2018《电动汽车交流充电桩检定规程》、JJG 1149-2018《电动汽车非车载充电机检定规程》的计量要求，可应用于充电桩功率因数校准、充电机效率测试、动态负载响应测试、快充功率兼容性测试等场景。使用时需确保电流钳开合面无污渍、无锈蚀，钳口与被测线缆完全贴合，避免因磁通量泄露导致测量误差，测试前可通过标准信号源对设备进行校准，进一步提升测量准确性。
