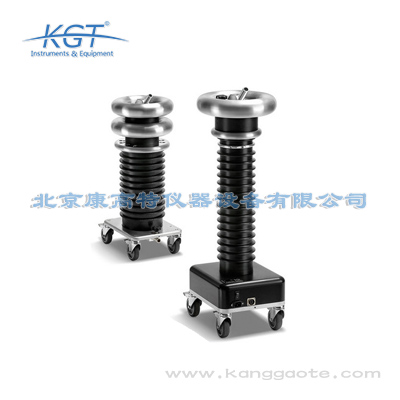

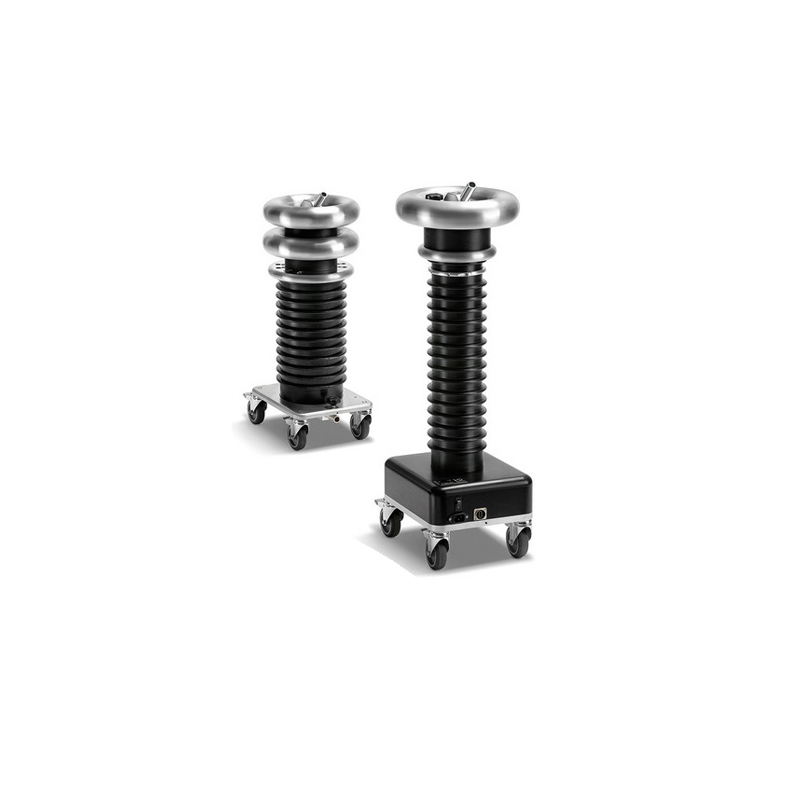

奥地利B2 PD90-2 & PDTD90-2局部放电诊断系统产品简介
对中高压电缆开展诊断检测，可提前发现潜在故障隐患，在电缆运行发生击穿前实施预防性维护。PD90-2 与 PDTD90-2 两款设备为各类中压电缆提供便携式诊断检测解决方案。PDTD90-2 集成局部放电（PD）与介质损耗因数（Tan Delta，简称 TD）两大诊断单元；PD90-2 标配局部放电检测功能，可后期加装介质损耗检测模块。两款设备均配套 HVA 系列超低频（VLF）耐压试验装置使用。
产品特点
双机型可选：PD90-2 仅局部放电检测，PDTD90-2 可同步完成局放 + 介质损耗双项测试
*高适配 90kV 超低频耐压设备，*长检测 100km 中压电缆，定位精度达线缆总长 1%
便携式模块化设计，可后期升级加装检测模块，降低初期采购成本
搭载 b2 Suite 全自动检测软件，抗干扰滤波，自动生成标准化检测报告
符合 IEC 60270、IEEE 400.2 行业标准，支持交直流供电、电池户外长时间作业
应用场景
本套超低频电缆诊断系统适用于城市电网、海上风电、工矿厂区等各类中压电缆运维场景，可现场开展电缆局部放电与介质损耗同步检测，精准定位电缆绝缘缺陷，提前排查老化、破损隐患，完成预防性检修，避免电缆运行突发击穿故障。
| 设备名称 | 物料编号 |
|---|---|
| PD90-2 局部放电诊断系统 | SH5032 |
| PDTD90-2 局部放电 + 介质损耗一体化诊断系统 | SH5033 |
| 配件名称 | PD90-2 标配数量 | PDTD90-2 标配数量 | 物料编号 |
|---|---|---|---|
| 90kV PD90-2 高压耦合电容器 | 1 台 | - | GH5721 |
| 90kV PDTD90-2 高压耦合电容器 | - | 1 台 | GH5722 |
| 90kV PD90-2 高压滤波单元 | 1 台 | 1 台 | GH5720 |
| PDC1 局部放电校准仪（10pC~10nC） | 1 台 | 1 台 | GH5728 |
| 100kV 1.6 米 MC14 被测件局部放电高压测试线 | 1 根 | 1 根 | GH0551 |
| 分体式均压球，*小安全间隙 10mm | 2 套 | 2 套 | KMD0081 |
| 600A MC14 红色线夹 | 1 个 | 1 个 | GH0580 |
| 45° 环形端子 MC 插座 B14AR-N | 1 个 | 1 个 | KES0105 |
| 直头环形端子 MC 插座 B14AR-N | 1 个 | 1 个 | KES0209 |
| 6~16mm² 德恩 M8 蝶形螺丝 G 型接地夹 | 1 个 | 1 个 | KES0274 |
| 16mm² 0.5 米扁平接地线 MC14/MC14 双端 | 1 根 | 1 根 | GH0830 |
| 16mm² 2 米扁平接地线 MC14/M8 双端 | 1 根 | 1 根 | GH0690 |
| 16mm² 5 米扁平接地线 M6 / 线夹双端 | 1 根 | 1 根 | GH1009 |
| 16mm² 5 米扁平接地线 MC14 / 线夹双端 | 1 根 | 1 根 | GH1010 |
| 3.9kΩ MC14 公母头局部放电阻抗器 | 1 个 | 1 个 | GH0581 |
| 10 米 耦合电容 USB 数据线 | 1 根 | 1 根 | GH0586 |
| 3 米 USB 光纤转 RS232 转换器 | 1 套 | 1 套 | GH0624 |
| 50 米蓝牙 USB 适配器 | - | 1 套 | KDG0013 |
| 专用国别电池充电器 | - | 1 套 | **（按*区分物料号） |
| D 型 1.2V/10Ah 镍氢充电电池（2 节） | - | 1 组 | KEB0006 |
| D 型 1.5V/18600mAh 一次性电池（2 节） | - | 2 组 | M0022 |
| 内置 b2 Suite v1.8 软件及 PDTD 全套文档 U 盘 | 1 个 | 1 个 | GZD5004 |
| PD/TD 系列多语言安全操作手册 | 1 份 | 1 份 | DHV1441 |
| b2 Suite v1.8 完整授权（基础功能 + 局部放电 + 介质损耗诊断） | 2 套 | 2 套 | GS0003 |
| 带滚轮耦合电容运输箱（1178×718×427mm） | 1 个 | 1 个 | VKR0035 |
| 带滚轮滤波单元运输箱（860×550×435mm） | 1 个 | 1 个 | VKR0031 |
| 国标 C13 接口专用电源线（区分各国规格） | 1 根 | 1 根 | XKEK0001 |
奥地利B2 PD90-2 & PDTD90-2局部放电诊断系统技术参数
| 参数名称 | 技术指标 |
|---|---|
| 工作电压 | 1~90kV 峰值 / 1~64kV 有效值 |
| 工作电压波形 | 正弦波 |
| 工作频率范围 | 0.01Hz~0.1Hz，步长 0.01Hz；默认 0.1Hz（自动调频模式） |
| 检测项目 | 说明 |
|---|---|
| 同步局部放电 + 介质损耗检测 | 仅 PDTD 一体化机型支持 |
| 局部放电检测（PD） | 全系标配 |
| 介质损耗检测（TD） | 仅 PDTD 一体化机型支持 |
| 参数项 | 技术指标 |
|---|---|
| 信号传播速度（半波速 v/2） | 10~150 米 / 微秒 (m/µs) / 32.8~492 英尺 / 微秒 (ft/µs) |
| 测量量程 | 0.1 米～100 千米 / 3.94 英寸～62.13 英里 |
| 环境局部放电背景噪声 | ＜10 皮库 (pC) |
| 局部放电定位精度 | 电缆总长的 1% |
| 局部放电分辨率 | 0.1 皮库 (pC)、0.1 米（0.33 英尺） |
| 局部放电测量量程 | 0.1 皮库 (pC) ~ 100 纳库 (nC) |
| 采样速率 | 最高 250 兆采样 / 秒 (MS/s) |
| 检测带宽 | 100 兆赫兹 (MHz) |
| 滤波配置 | 模拟滤波：100MHz 数字滤波：软件自定义 可选配外置低通滤波器 |
| 参数项 | 指标 |
|---|---|
| 量程最大值 | 112kV 峰值 / 78kV 有效值 |
| 分辨率 | 0.1kV 有效值 |
| 测量精度 | 读数的 ±0.5% 或取分辨率较大值 |
| 参数项 | 指标 |
|---|---|
| 量程最大值 | 100 毫安峰值 (mA peak) / 70 毫安有效值 (mA rms) |
| 分辨率 | 1 / 10 / 100 微安有效值 (µA rms) |
| 测量精度 | 读数的 ±0.5% 或取分辨率较大值 |
