法国CA CA8331/8333/8336/8436电能质量分析仪

四个型号的差异主要集中在瞬态捕获、冲击电流、长期闪变、记录深度与报警容量上，按诊断目标倒推即可完成选型。CA8331是基础机型，通道配置为三路电压与四路电流，端子为四个电压输入与三个电流输入，具备谐波专家模式、总谐波失真度、短期闪变值、不平衡度与峰值测量，记录跨度四小时到两周，屏幕与曲线捕捉十二组，但不提供瞬态捕捉、冲击电流模式、长期闪变值与报警功能。CA8333在此基础上增加五十个瞬态记录、四个周期的冲击电流模式、五十组画面捕捉，以及十种类型合计四千个报警，记录跨度可达数天到数周。CA8336提供四路电压与四路电流的完整通道配置并自动给出相量表示，适合需要同时监视中性线电压与电流的场合。CA8436面向长周期与恶劣环境，瞬态记录扩展到二百一十个，冲击电流测量超过十分钟，具备长期闪变值，报警扩展到四十种类型合计一万个，记录跨度两周到数年，防护等级由IP53提升至IP67。只做常规巡检可选基础机型，需要抓间歇性事件则应选带瞬态与报警能力的型号。

最本质的差别是CA的Qualistar+分析仪给出的是完整的电能质量画像，而普通钳形功率表只能提供孤立读数。简易仪表通常只显示电流或功率的平均值，无法反映波形畸变、相间不对称与瞬时扰动，而CA8336可以同时呈现四路电压与四路电流的实时波形，输出半周期有效值序列，并把畸变功率单独分离，使谐波占用的容量清晰可见。传感器自动辨认与混合使用能力省去了反复设置的麻烦，配置变比后直接读出一次侧数值，降低人工换算出错概率。彩色显示屏配合谐波柱状谱与相量图，让相序颠倒、无功方向异常这类问题在现场即可定性。仪器内置报警阈值与网络监视，可在无人值守时段自动标记越限区间，事后回放核查。电池续航最长13h，整机重量1.9kg，尺寸为240×180×55mm，便于在配电柜狭窄空间内布置。数据经USB导出后用配套软件生成趋势曲线与统计报表，形成可追溯的技术证据，这些工作是简易仪表无法完成的。

首要前提是确认作业点的绝缘配合等级不超过CA8436的额定值，即1000V CAT III与600V CAT IV，超出该范围的回路不得直接接入。作业人员应穿戴与系统电压相匹配的绝缘手套、护面屏与阻燃工作服，并执行带电作业的双人监护制度。接线时建议先接中性线或参考地再接相线，拆线按逆序进行，全过程避免徒手触碰导体裸露部位。电压引线与鳄鱼夹须逐一检查绝缘是否破损，柔性电流线圈的护套若出现裂纹应立即停用。在互感器二次回路取信号时，严禁使电流互感器二次侧开路，应使用带专用插头的测试电缆，或先做可靠短接再行接入，以防二次开路产生危险高压。整机虽有IP67防护，但雨雪天气仍应避免在敞开柜体内长时间放置，也不要让外壳承受机械冲击。使用相线自取电适配器时须确认取电点落在100V至1000V区间。测试完毕先停止记录再拆除引线，最后恢复柜门与防护盖，遗留在柜内的工具与线材必须彻底清理。

CA8331/8333/8336/8436的测量方法符合IEC 61000-4-30的B级要求，电气安全按IEC 61010设计，绝缘配合为1000V CAT III与600V CAT IV，并能自动配置EN 50160报告所需的参数集。IEC 61000-4-30规定了电压有效值、频率、闪变、不平衡度、谐波与间谐波、暂降暂升与中断等量的测量方法及聚合区间，其中B级适用于统计调查、合同校核与故障排查等多数工程场合，聚合方式与更高等级一致，只是不确定度要求相对宽松。EN 50160关注公共供电电压特性的评估口径，要求在观测周期内以百分位统计方式判断频率偏差、电压偏差、谐波含量与不平衡度是否落在允许带内；仪器自动整理这些参数后，现场只需选定观测时长即可得到可横向比对的结论。附件中的相线取电适配器同样按IEC 61010的1000V CAT III与600V CAT IV设计，防护等级为IP53，确保柜内取电时绝缘配合不被削弱。需要提醒的是标准符合性描述的是测量方法与不确定度框架，具体判定限值仍应依项目所在电网的技术规范执行。

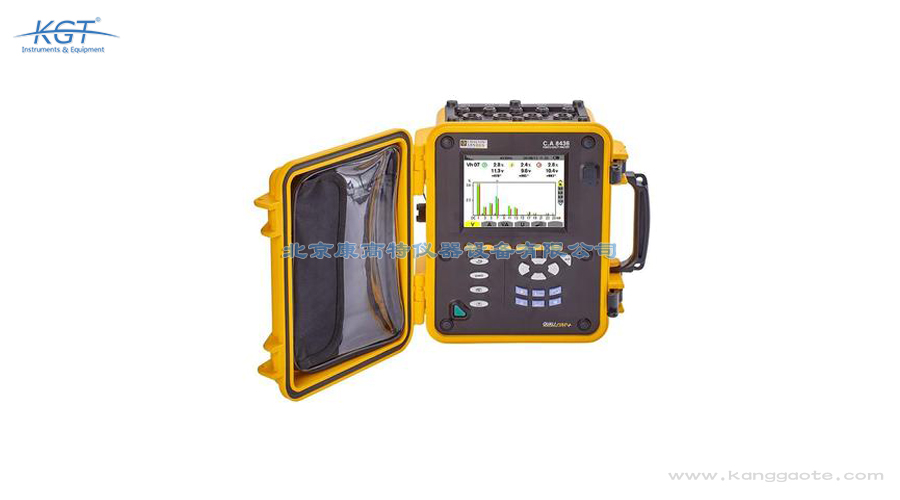

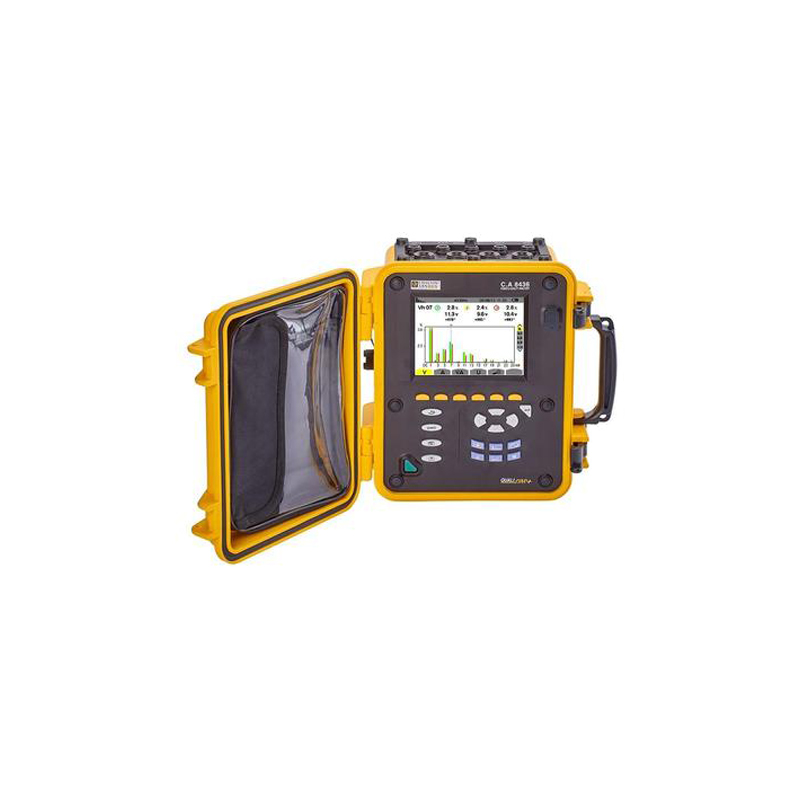

法国CA CA8331/8333/8336/8436电能质量分析仪是一套便携式三相电能质量与功率分析仪器，隶属于CA的Qualistar+家族，用于快速获取表征电网质量的主要特征量。它最初就是为在工业厂区与行政大楼内工作的测试与维护部门设计的，机身紧凑、操作直观，能在配电现场直接展开测量而不必搭建复杂试验回路。测量内容覆盖电压与电流的真有效值、半周期有效值、直流分量整合、频率、相量图，以及有功功率、非有功功率、基波无功功率、视在功率与畸变功率的总量和分相数值，同时累计总电能与各相电能。它还能计算位移功率因数与功率因数、畸变电压与畸变电流、K系数与高次谐波系数FHL，并给出电压与电流的不平衡度和短期闪变值。谐波方面可测量、计算并显示到第五十次，配合专家模式逐次查看幅值与相位。结果既能在彩色屏幕上实时查看，也能截屏保存图像与数据，或经USB导出到电脑，用标配的PAT软件与选配的Dataview软件继续做趋势分析与报表整理，从而把现场现象转化为可归档的技术依据。

CA8336本质上是一台多通道同步采样的数字化分析仪，先把电压与电流信号转换成数字序列，再借离散傅里叶变换把波形分解为基波与各次分量。电压经测试导线直接引入，电流由外部传感器耦合，仪器能自动辨认所接传感器的类型，也允许几种传感器混合使用，只要设定好变比便可直读一次侧数值。采样数据一路用于求取真有效值并整合直流分量，另一路按半个周期给出有效值序列，用来刻画快速变化的动态过程。功率量的求解依据电压与电流瞬时值的乘积及其相位关系，由此把有功功率、基波无功功率、视在功率与畸变功率彼此分离，并推导出位移功率因数、功率因数以及功率因数角的余弦值和正切值。谐波计算最高至第五十次且带相位信息，据此得到总谐波失真度、K系数与高次谐波系数。闪变量按标准规定的人眼视觉感知加权模型处理，得到短期闪变值。所有结果同时以数值列表、谐波柱状谱和相量图三种形式呈现，工程师据此能判断畸变与不平衡究竟来自电源侧还是负荷侧。

CA8333的数据可靠性由真有效值采样、传感器自动辨认与规范的现场布线三者共同支撑。仪器对电压与电流一律按真有效值处理并整合直流分量，因此面对整流负荷、变频器输出这类严重畸变波形时仍能给出接近真实的有效值，而均值整流型仪表在相同条件下会出现明显偏差。谐波测量到第五十次并带相位信息，畸变成分可以逐次核对，而不是只看一个笼统的总量指标。电流通道的准确程度很大程度取决于所选传感器与安装质量，钳口未完全闭合、导体未居中、量程选择过低都会引入误差，所以应让被测导体尽量位于钳口中心，并使实际电流落在传感器量程的合理区段，例如柔性线圈适用的交流1A至1000A区间。抗干扰方面，测量线应尽量缩短并绞合敷设，远离变频器输出电缆与大电流母排，避免形成大面积回路引入感应电压。频率跟踪范围为40Hz至69Hz，超出该范围的信号不在适用之列。测量前先核对相序与相量图，可尽早发现接线错误造成的系统性偏差。

规范的现场顺序是先确认系统电压等级与接线方式，再依次完成传感器安装、电压引线连接、参数配置与记录启动。第一步在菜单里选定接线模式，三相四线、三相三线或阿伦接线必须与实际一次系统一致，否则功率方向与相量结果会出错。第二步安装电流传感器，钳口箭头朝向负荷方向，柔性线圈须闭合到位并避开母排端部的漏磁区，CA8336会自动辨认传感器型别，若经互感器取信号还需输入实际电流比值。第三步连接电压引线，用带锁鳄鱼夹固定到对应相与中性线，并借十二色标识套件区分相序以防接错。第四步在配置项中设定标称电压与标称频率、记录间隔、待记录的参数以及报警阈值，仪器会在40Hz至69Hz范围内自动跟踪基波频率。第五步启动记录并核对屏幕上的实时波形与相量图，确认三相幅值接近且相位间隔正常后方可离场。记录期间可随时截屏保留关键画面，结束后经USB把数据导入电脑做趋势与报表处理。

CA8331适合低压配电系统的日常巡检与异常排查，典型现场包括工业厂房配电室、办公楼总配电柜与分支回路、数据机房与实验室供电，以及电厂和变电站的辅助电源系统。仪器支持三相系统与阿伦接线等多种接法，因此三相四线、三相三线或从互感器二次回路取信号的场合都能适配。电压测量以真有效值方式覆盖2V至1000V，配合电压比值设定可延伸到500kV等级的一次侧读数；电流则依所选传感器而定，MN93钳覆盖交流500mA至200A，MN93A覆盖0.005A至100A，柔性线圈覆盖交流1A至1000A，PAC93覆盖交流100mA至10000A，因此既能观测轻载支路也能观测主进线大电流。记录时长可从四小时延续到两周，既适合班次级的短时诊断，也适合覆盖完整生产周期的连续观测。若现场不便取用辅助电源，可选用相线自取电的适配器，其工作范围为100V至1000V交流或直流。需要在不中断供电的前提下接入互感器二次回路时，可用带专用插头的测试电缆完成快速且安全的信号引出。

判定的基本做法是把CA8331记录到的统计量与所在电网的技术规范限值逐项比对，而不是只盯瞬时读数。总谐波失真度体现波形偏离正弦的程度，电压侧该指标通常在百分之几的量级就值得关注，同时要观察各次分量的分布，五次与七次偏大多与六脉波整流负荷相关，三次及其奇数倍常见于单相非线性负荷并会在中性线上叠加。电流侧的失真比值必须结合负荷率解读，轻载时该比值会被放大，不能直接判为超标。不平衡度反映三相幅值与相位的对称程度，长期偏高会造成电机附加损耗与温升，工程上常以百分之二作为关注门槛。短期闪变值以一作为感知参考量，超过该量级说明电压波动已可能引起照明可察觉的闪烁，需要追查冲击性负荷的投切规律。当功率因数与位移功率因数差异明显时，表明畸变功率占比较大，单纯投入电容器难以改善甚至可能引发谐波放大。畸变功率与K系数则用于评估变压器和电缆的降容需求。把这些量与时间轴上的事件对齐，即可定位扰动源头。
