法国CA 8335三相电能质量分析仪

选型三相电能质量分析仪时，应重点考察输入通道、电流量程、谐波能力与记录容量。法国 CA 8335 提供四路电流与五路电压输入，可同时测量三相及中性线，适配大多数配电接线。电流测量依据不同钳头从零点零零五安到六千五百安不等，用户可按被测回路最大电流选配钳头。谐波方面支持至第五十次并给出各相总谐波畸变率，配合 K 系数与短时闪变计算，覆盖配电畸变诊断要点。记录能力上，仪器可储存五十组截屏、三百组瞬态图与一万组告警，趋势模式最长近一个月。若用户需要自动生成 EN50160 格式报表，可搭配中文化 DataView 软件。综合来看，它在通道完整性与长期记录方面表现均衡，适合注重现场实用性的用户。在比较不同机型时，还应关注是否具备相量图显示与中文菜单，这两项对现场快速判断接线与相位关系尤为关键。用户还应确认钳头类型是否在本机自动识别范围内，以免量程配置出错。

操作法国 CA 8335 前须确认电压测试线绝缘完好，仪器电气安规等级为 IEC 61010 一千伏 CAT III、六百伏 CAT IV，应在对应类别的配电环境中使用，不可超类别接入更高危险的电路。电流钳应依据被测回路电流选配，避免超过钳头量程导致测量失准或损坏。设备采用可充电镍氢电池，外接交流适配器后自动充电，长期不用时应保持适当电量并定期通电维护。仪器外形尺寸二百四十乘一百八十乘五十五毫米、重一点九千克，搬运时注意防震并避免显示屏受压。在变配电室等场所作业时，应遵守停电验电与挂牌监护制度，确认接线无误后再上电，防止误碰带电导体造成人身与设备事故。每次收工后建议清理钳口与插头，妥善收纳测试线，可延长接插件寿命并保障下一次测量的安全与准确。在潮湿或多尘环境使用后，更应及时干燥与清洁，防止接插件氧化影响绝缘与测量稳定性。对于长期存放的设备，建议定期通电检查电池与时钟状态。

判定法国 CA 8335 的实测数据是否合格，应结合供电标准与现场允许限值进行。谐波方面，查看各次谐波含有率与电压电流总谐波畸变率是否超出配电系统规定，电流畸变率往往指示负载侧对电网的污染水平。三相不平衡度可对照不平衡限值，判断负载分配是否合理。电压暂降骤升与中断记录均带时间标记，便于与生产工艺事件关联，评估对敏感设备的影响。趋势模式中长达一个月的一秒间隔数据，可用于观察指标随负荷与时段的变化规律。一万组告警记录覆盖四十种电量参数，能帮助快速筛出越限事件。建议把长期趋势、瞬态图与 EN50160 报表结合起来，区分偶发扰动与系统性缺陷，从而制定量化的治理与改造方案。当同一异常反复出现在特定时段，可结合负载投切记录定位责任回路，使后续的滤波或稳压改造更有针对性。将判定结果与企业能耗台账结合，还能进一步量化电能质量劣化带来的经济损失。

法国 CA 8335 的电能质量评估方法与国际通行标准保持一致，其谐波测量按各次谐波含有率与总谐波畸变率给出结果，处理方式符合 IEC 谐波分析的基本框架，便于对照配电系统谐波限值。仪器支持电压短时闪变计算与三相不平衡度计算，这两项正是 EN50160 与 IEC 闪变标准所关注的核心指标，用于评价供电质量对敏感负荷的影响。可选的中文化 DataView 软件能够自动生成 EN50160 格式报表，使现场数据直接对接公共配电网的合规统计要求。电气安全方面，仪器符合 IEC 61010 一千伏 CAT III、六百伏 CAT IV 的安规等级，可在相应类别的配电环境中安全使用。对于需要出具验收或审计报告的场景，这些标准化的算法与报表显著提升了结果的可信度。在重要用户受电端与新能源并网点，借助标准化的电能质量判定，能够更顺畅地完成与供电方的技术对接与文件交换。规范化的报表也便于把电能质量结果纳入企业的设备健康档案统一管理。

法国 CA 8335 采用真有效值测量技术，各相电压可测至一千伏交流直流真有效值，各相电流依据钳头最高可达六千五百安真有效值，能够真实反映含谐波的非正弦波形能量。频率测量范围为四十至六十九赫兹，覆盖工频系统的正常波动区间。仪器具备电压及电流波峰因数计算、谐波相位角与含有率测量，以及变压器 K 因数计算，可从多个维度刻画波形畸变。三相电压电流不平衡度计算帮助用户快速定位不对称负载。其电流传感器识别功能可自动辨识接入的钳头类型，减少人工设置误差。配合屏蔽测试线与合理接线，仪器在变频器、开关电源等干扰较强的工业现场仍能获得稳定的测量结果，满足现场诊断对准确度的基本要求。在存在较大中性线电流的场合，四路电流输入中的中性线通道可独立测量，避免漏判零线过载带来的火灾隐患。

与功能单一的简易电量表相比，法国 CA 8335 的优势在于它是一台完整的电能质量诊断平台。它不仅能测电压电流与功率，还可开展最高第五十次谐波分析、三相不平衡计算、电压短时闪变与 K 因数评估，并通过相量图直观显示各相有效值与相角。其暂态模式能带时间标记记录骤升骤降与中断，趋势模式以一秒间隔保存一个月的全部参数，远超普通记录仪的存储深度。一万组告警与三百组瞬态图的容量，使它在长时间无人值守监测中不易溢出。标配中文化 PAT 软件可导入数据并转换为表格，可选 DataView 软件更能自动生成 EN50160 报表。配合防震机身与二十种菜单语言含中文，它特别适合需要在多种现场快速展开专业分析的技术人员。对于既要日常巡检又要出具合规报告的团队，这种测量、存储与报表的一体化能力可以省去多工具切换的麻烦。对于需要在多地轮换作业的第三方检测人员，这种一体化设计尤其省心高效。

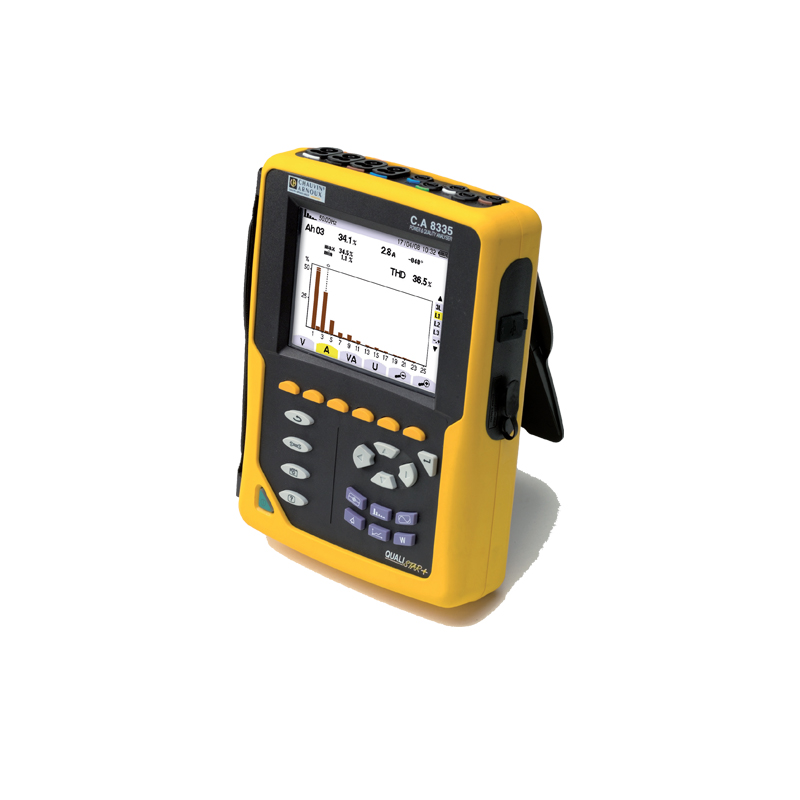

法国 CA 8335 是法国 CA 公司推出的三相电能质量分析仪，产品代号 Qualistar+，专为各行业电力部门的现场技术人员设计，用于单相或三相配电电网的电能质量测量、诊断与分析。它继承了简洁的人机操作界面并引入中文菜单，具备防震结构，适合在变配电室与工业现场频繁移动使用。仪器可对电压、电流、有功无功视在功率、功率因数、频率、谐波与三相不平衡等参数进行真有效值测量，电压最高达一千伏交流直流，电流依据钳头型号最高可至六千五百安。凭借内置二吉字节存储与多种记录模式，它能够完成长时间趋势监测、瞬态捕捉与告警统计，是配电系统预防性维护与故障诊断的得力工具。在现场排查中，它既能快速给出当前电能质量快照，也能通过趋势模式积累一个月的数据用于深度分析。其防震机身与中文界面也降低了现场人员的学习与上手门槛。

法国 CA 8335 适用于高低压变配电室内主变压器及各供电回路的电能质量监测，也适合医疗设备、电子精密设备与主要生产设备的预防性维护检测。在诊断场景中，它可用于确认谐波来源究竟来自电源端还是负载端，帮助制定针对性的治理措施。供电回路的电力功率分配验证、负载曲线测量以及电能计量核对，同样可由该仪器完成，为节能改造分析提供数据支撑。对于开关柜、配电盘与旋转电机等设备，它可以开展故障分析与电动机启动电流过程记录，捕捉约一分钟内的启动冲击。凭借二吉字节存储与中文操作界面，它在国内用户的现场巡检、验收与培训中都具有很强的实用性。在电能质量投诉排查中，它还能通过长期趋势与告警记录还原问题发生的时间与工况，为责任界定提供依据。对于关键生产线，定期用其做电能质量体检可有效降低非计划停机风险。

使用法国 CA 8335 时，先按接线图把五路电压测试线接入三相与中性线，再选配相应量程的电流钳插入四路电流接口，仪器会自动识别所接传感器。通过中文菜单选择测量模式：稳态模式下可实时查看各相参数、谐波柱状图与三相相量图；暂态模式用于捕捉带时标的骤升骤降与中断波形；趋势模式则以一秒间隔记录全部参数，最长近一个月。记录过程中可随时截取屏幕快照，最多保存五十张。测量结束后，通过 B 型 USB 接口连接电脑，用标配 PAT 软件导入数据、转换为表格并查看波形与相量图。若需合规报表，可调用 DataView 软件自动生成 EN50160 格式文件，整个流程对国内用户十分友好。对于电动机启动等瞬态过程，可单独启用启动电流模式，记录约一分钟内的电流变化曲线以评估启动冲击。整个测量过程无需复杂编程，普通技术人员经简短培训即可独立操作，这种低门槛的工作流特别适合现场快速部署与多人轮岗使用。

法国 CA 8335 以真有效值测量与高速采样为基础实现电能质量分析。电压输入提供五路接口，可同时测量三相相电压与中性线对地电压；电流输入提供四路接口，覆盖三相电流与中性线电流。仪器对采集波形做快速傅里叶变换，分解出基波与各次谐波，最高至第五十次，并计算各次谐波含有率与总谐波畸变率。基于相量计算，它能够得出三相电压电流不平衡度、功率因数、位移功率因数与正切因数，并绘制实时三相相量图。在暂态模式下，仪器以时间标记方式记录瞬时电压电流干扰波形，如骤升、骤降与中断。趋势模式下以一秒间隔存储全部参数，最长可连续记录近一个月，从而兼顾稳态统计与瞬态事件捕捉。所有测量均依赖内部高精度转换与同步采样，确保各相参数在同一时间基准上可比，避免相位错位带来的分析误差。这种同步采集机制是它能在同一画面中准确绘制三相相量图的基础。
