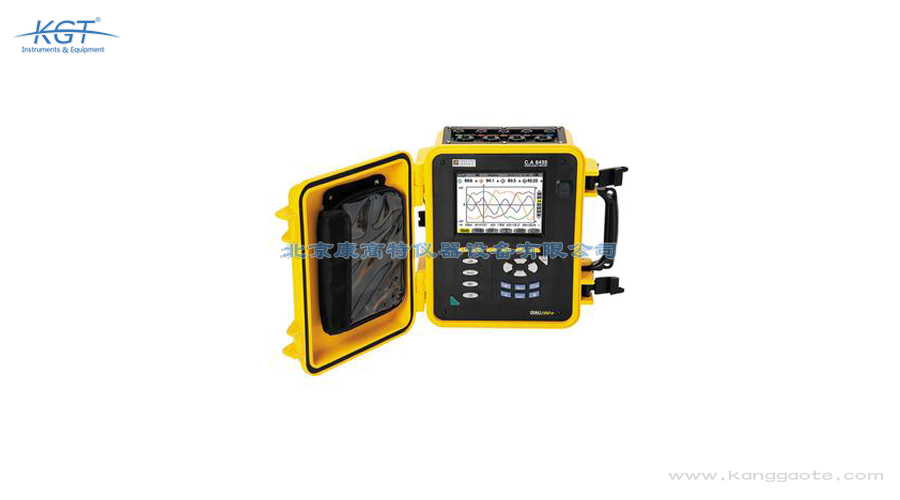

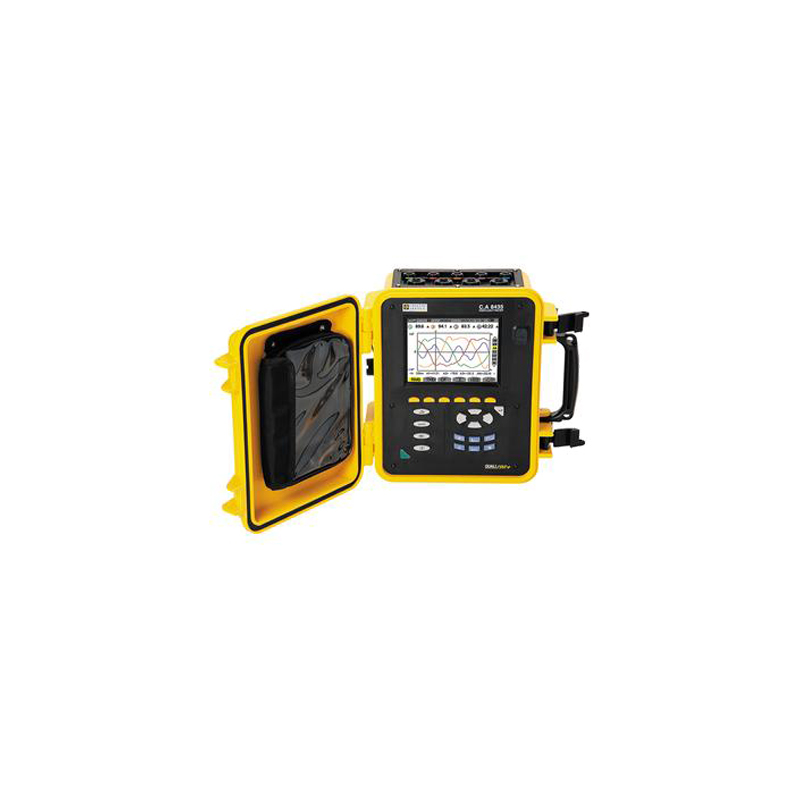

法国CA CA8435电能质量分析仪

法国CA CA8435电能质量分析仪实时计算三相电压与电流的不平衡度，并给出各次谐波含量及总谐波畸变率THD，用户可依据电能质量国家标准或IEEE 519等限值进行判定。通常三相电压不平衡度与谐波电压畸变率均有明确上限，例如公共电网对奇次、偶次谐波含有率分别设定了允许值。仪器将实测数据与告警阈值比较，一旦越限即写入告警记录并标记事件类型。工程师通过查看趋势图与告警列表，即可判断被测回路的三相失衡和谐波干扰是否超出合规范围并定位问题相别。通过将实测三相不平衡度与电能质量国标中的允许限值逐相对照，运维人员可快速识别是电源侧电压不对称还是负荷分配不均所致。明确成因后，进而采取相间负荷再平衡或加装稳压装置等针对性措施，改善供电质量，避免不平衡度长期超标引起电机发热、保护误动等一系列连锁问题。对电能质量长期偏差的回路建立台账，结合季节与负荷变化复盘，可逐步形成有针对性的治理路线，而不是等问题暴露后再被动处置。

在户外雨天使用法国CA CA8435电能质量分析仪时，虽然设备具备全天候防护外壳，但仍需确保测试线接头与电流钳接口处的防水措施到位，避免内部电路受潮。应确认仪器安放在稳固、干燥的非导电支撑面上，远离积水与喷溅区域。其工作依赖于9.6伏镍氢电池或外接适配器，雨天优先使用电池供电以减少临时布线风险。操作人员须穿戴绝缘防护用具并遵守配电作业规程，在雷暴等极端天气下应暂停户外测试，以保障人身与设备安全。雨天户外测试时除防水外，还应关注电流钳钳口是否夹牢，避免因雨水导致接触电阻变化而影响电流读数，必要时可在接线部位加装绝缘防雨罩以提升测量稳定性。测试前后都应对接口进行擦拭与检查，保障人员与设备双重安全，同时防止潮气沿线缆渗入机身内部而损害电路与存储。完成户外测试后应及时擦干接口并归位收纳，定期检查电流钳钳口与线缆绝缘，可延长设备在潮湿多尘环境中的可靠使用寿命。

法国CA CA8435电能质量分析仪采用每周期256次采样的数字化架构，对五路电压和四路电流信号进行同步采集与真有效值运算。仪器内部的 DSP 处理单元实时计算有功功率、无功功率、视在功率、功率因数、谐波与闪变等参数。它能够测量0至50次谐波并给出总谐波畸变率THD，同时对电压闪变、不平衡度与K因数进行连续评估。采集到的数据写入大容量存储器，配合告警与暂态记录功能，完整还原被测回路的电气运行状态。借助于每周期256次采样，仪器能够准确还原含开关电源、变频器在内的非线性负荷电流波形，使谐波与闪变的计算结果更贴近真实工况。相比采样率偏低的简易仪表，它更能捕捉快速变化的电流尖峰，为后续的电能质量治理提供可信依据，避免因基于失真数据做出错误决策而浪费治理投入。在商业综合体的中央空调与电梯变频负荷密集处，准确刻画其谐波与闪变特征，是制定无功补偿与谐波治理方案不可或缺的前置步骤。

法国CA CA8435电能质量分析仪的电压测量范围为10伏至1000伏真有效值交直流，电流依配套钳形传感器不同覆盖2安至6500安的宽广区间。频率测量范围为40赫兹至69赫兹，可计算0至50次各相谐波及总谐波畸变率THD。仪器还可测量kW、kvar、kVA、功率因数PF、位移功率因数DPF、kWh、kvarh、kVAh、电压闪变、不平衡度与K因数等多项参数。借助每周期256次采样和九路同步输入，它能够在复杂负荷条件下保持稳定的测量精度与良好的抗干扰表现。该仪器对0至50次谐波的分相统计，可揭示各相谐波含有率的差异，结合K因数还能评估变压器因谐波发热而降容的程度。当某相谐波明显偏高时，往往提示该相带有整流类负荷，据此可调整负荷分配或加强滤波，为配电变压器的容量规划与运行监护提供量化参考，延长设备服役寿命。在长期运行中持续跟踪K因数变化，还能预警变压器因谐波累积发热而出现绝缘老化，为预测性维护与容量再评估提供早期的量化信号。

法国CA CA8435电能质量分析仪相比同类便携仪表的突出特点是真正的全天候防护与丰富的通道配置。它拥有五压四流共九路输入，可同时记录全部电气参数并支持长达二十九天的趋势记录。其暂态记录次数达210次，告警可存储一万组共四十种类型，浪涌电流记录超过十分钟且三相同时 capture。仪器符合IEC 61010、600伏CAT IV与1000伏CAT III安全等级，配合9.6伏镍氢电池可实现十小时以上续航，在户外长时间连续监测方面具有明显实用优势。相比仅能短时抓取的简易仪表，它的一万组告警与二百一十次暂态存储能力，使运维人员回站后仍能调阅整个巡检周期内发生的全部异常。这种大容量离线缓存大幅提升了偶发故障的复现与定位效率，即便扰动发生在无人值守的深夜，也不会因存储溢出而丢失关键瞬态，缩短整体排查周期。将离线缓存的告警记录导入分析软件后，可按类型与时间聚类，帮助运维方识别高频扰动源，从而把有限的整改资源投向最关键的环节。

法国CA CA8435电能质量分析仪拥有大容量存储空间，可保存不少于两次完整记录、五十张截屏、一万组共四十种类型的告警以及二百一十次暂态记录。在趋势记录模式下，它能够以一秒间隔对所有参数连续记录长达二十九天，浪涌电流记录可超过十分钟且三相输入同时捕获。数据通过USB接口与计算机通讯，配合配套软件完成导出、分析与报告。这种长时、大容量的记录能力，使该仪器非常适合需要长期驻留现场、捕捉偶发扰动的电能质量监测任务。二十九天的连续趋势记录配合USB导出，使一个巡检周期内的电压波动、谐波水平与告警频次都能以曲线形式完整呈现，极大便利了验收报告与电能质量综合评价的编制。长周期数据还能揭示负荷的日变化与季节性规律，为容量规划、需量管理与节能改造提供坚实的数据支撑。把趋势曲线与电量计费数据叠加分析，还能发现需量峰值与电能质量恶化的关联，为需求侧管理与节能改造指明更具性价比的方向。

法国CA CA8435电能质量分析仪具备全天候防护能力，室内外均可使用，即使在雨中也能正常开展测试，非常适合野外、露天配电柜等复杂环境。它被广泛应用于工厂配电系统巡检、光伏电站并网监测、楼宇供电验收以及市政电网的户外电能质量测试。凭借高安全等级外壳与彩色大屏，运维人员可在现场直接读取数据，用于排查设备启动浪涌、电压波动与谐波干扰等室外难以复现的偶发故障，满足电力运维与电能质量检测需求。在光伏电站的组串与并网柜处，辐照波动与逆变器切换常引发电压越限，该仪器的全天候外壳使其可长期安装于户外机柜旁持续监视。它不受雨天与昼夜温差影响，能够及时发现影响并网稳定的异常波动，并将告警通过记录功能留存，为电站运维方评估逆变器性能与并网电能质量提供连续的第一手资料。对于山地与荒漠等交通不便的光伏场站，具备全天候能力的仪表可减少因天气中断监测的次数，保障并网性能评估的连续性与代表性。

法国CA CA8435电能质量分析仪操作简便，首先在配电回路的对应相别上卡装电流钳，并将电压测试线接入五路电压输入端子，注意核对量程与相位。仪器内置多种测量模式，开机后通过彩色大屏选择连续记录、谐波分析或浪涌电流捕获等任务即可开始测试。数据通过USB接口导出，趋势记录间隔可设为1秒，最长可连续记录二十九天。现场人员还可利用截屏功能快速保存关键波形，结合标配分析软件开展后续数据处理与报告生成。彩色大屏上以图形化方式呈现的电压电流矢量与趋势曲线，使非专业人员也能直观判断相位接错或负荷失衡，降低了现场误接线导致的数据失真与设备风险。图形化界面还能把抽象的数值转化为易懂的相位关系，让巡检结果更值得信赖，也便于向非技术背景的管理人员解释检测结论。图形化呈现还便于在培训中向新员工讲解电能质量概念，使抽象的标准条款与直观的波形对应起来，缩短岗位胜任所需的学习周期。

法国CA CA8435电能质量分析仪是Chauvin Arnoux推出的全天候便携式电能质量测试设备，主要用于工厂配电系统、光伏电站、楼宇供电与市政电网的现场电能质量监测。它配备五路电压与四路电流输入，可连续记录全部电气参数，支持谐波、闪变、三相不平衡与浪涌电流的采集。该仪器能够在雨天等恶劣户外环境下正常工作，适用于排查电压波动、谐波干扰、三相失衡与设备启动浪涌等故障，并可完成电能监测、验收调试与能耗分析等任务。其五压四流的通道组合使单相、三相四线等多种接线方式都能一次完成全参数采集，避免了反复拆接线所带来的操作风险与数据中断。该配置特别适合需要在现场快速建立测量回路的巡检任务，也降低了误接线的概率。配合自动量程与预设模式，一名运维人员即可在数分钟内完成从接线到开始记录的全过程，显著提升外勤效率。现场人员借助彩色大屏即时查看矢量关系，能够在接线阶段就发现相序错误，避免带着错误接线进入正式记录而得到无效甚至误导性的数据。

法国CA CA8435电能质量分析仪在电气安全方面符合IEC 61010标准，安装类别达到600伏CAT IV与1000伏CAT III，污染等级为二级，能够在配电系统上游母线等严苛环境中安全使用。仪器电源可采用9.6伏镍氢充电电池或90至260伏电源适配器供电，适应现场不同的取电条件。高安全等级的外壳配合彩色大屏与USB通讯接口，既保障了操作人员的人身安全，也满足了工业现场对电能质量分析仪在绝缘与防护方面的强制性安全要求。IEC 61010所定义的CAT IV等级意味着仪表可直接接入建筑物入口处的主配电母线，而1000伏CAT III则覆盖了下游配电回路，这种分级防护让同一台仪器能贯通从进线到末端的测试链路。用户在主进线柜与末端配电箱之间切换测量点时，无需更换不同安全等级的设备，既减少设备投入，也降低携带与管理的复杂度。在老旧小区与城中村等末端电网，电压波动与三相失衡更为常见，贯通进线与末端的测试能力恰好匹配这类场景从排查到验收的完整需求。
