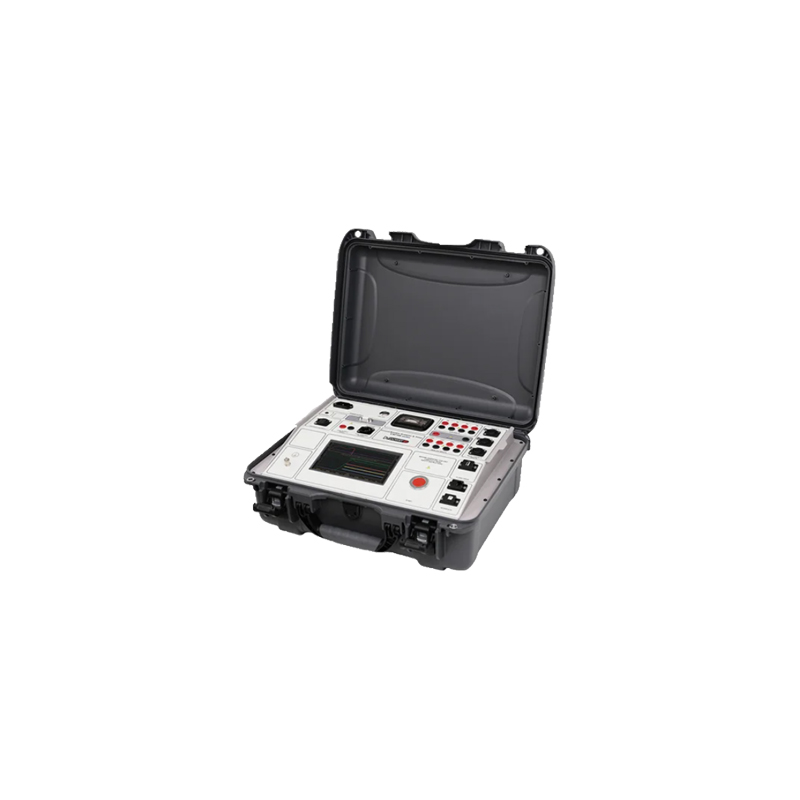

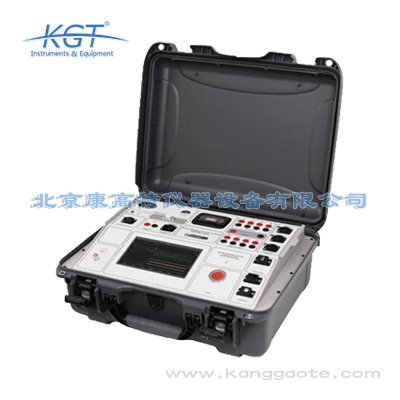

瑞典DV POWER CAT100/CAT250断路器分析仪和支架，CAT100/CAT250系列继承了市场*的CAT标准系列的所有功能和经验。现在热卖中，如需购买，可通过客服热线联系我们！
CAT100/250断路器分析仪和计时器是一款可独立运行或由电脑控制的数字仪器，用于评估断路器的状态 。其 7 英寸触摸屏界面便于对测试设备进行直观控制，并能在现场对图形化结果进行分析。
定时通道可记录主弧触头、电阻触头和辅助触头的分合闸情况，主触头通道还能测量预插入电阻（若断路器中有此部件）的电阻值 。CAT100 系列提供多种操作模式选择，如分闸（O）、合闸（C）、重合闸（O - 0.3s - C）等 。该系列能记录高压和中压断路器运动部件的分合闸线圈电流和位移图，两个线圈控制模拟通道可同时测量和记录高达 35A 的交流 / 直流线圈电流（分闸和合闸） 。
断路器的操作可通过多种方式启动，例如从控制室、本地开关或外部测试设备触发 。还提供多种时间测量触发方式，用于在不同测试条件下记录测量数据 。辅助输入用于监测干湿辅助触头，外部触发输入可作为额外的辅助输入 。测试结果可通过 58 毫米（2.28 英寸）热敏打印机（可选配件）以表格和图形形式打印输出。
此外，该仪器还有四个模拟通道，具有四种可选电压范围（±1V、±5V、±60V 和 ±300V 交流 / 直流），用于监测断路器变电站电池电压、电机电压和电流等相关模拟信号 。传感器通道用于测量断路器运动部件的位移、接触擦拭、超行程、回弹、阻尼时间和平均速度，可连接模拟或数字传感器。
CAT100/CAT250支架分析仪和支架产品特点
电源输入：90V – 264V AC；50Hz – 60Hz
开关按钮：通过 LED 按钮实现设备的开启和关闭。
电池充电指示（可选）：用于显示电池的充电状态。
调试适配器：仅在重大升级或维修时使用，用于直接访问 SBC 应用程序。
运动传感器输入：用于测量断路器运动部件的位移。
线圈电源输入：为线圈控制提供电压输入。
线圈控制输出和外部触发输入：用于操作断路器的分合闸线圈或实现外部触发功能。
热敏打印机（可选）：内置 58 毫米宽的打印机，可打印触头和行程波形的图形和数值。
辅助输入：用于测量干湿辅助触头的定时。
主触头输入：用于主触头和预插入电阻触头的定时测量，以及预插入电阻的电阻测量。
24V DC 输出：为电流钳提供电源。
模拟通道输入：用于测量相关模拟信号的电压。
接地端子：连接接地。
LCD 显示屏：7 英寸彩色触摸屏。
启动按钮：启动测试。
闪存驱动器：用于将测试结果直接下载到 USB 存储设备。
PC 通信 - USB：USB 连接接口。
PC 通信 - 以太网：以太网连接接口。
应用领域
同时测量多达 6 个主触头（每相 2 个断口），包括预插入电阻（若有）和 4 个辅助触头的定时。
测量预插入电阻（若有）的电阻值。
评估断路器各极之间的同步性（同时性）。
同时测量 2 个线圈的电流。
通过图形显示电压值评估变电站电池的状态。
测量断路器运动部件的位移、接触擦拭、超行程、回弹、阻尼时间和平均速度。
定时测量
定时测量是确定断路器实际状态的重要测试之一，满足 IEC 62271 - 100 和 IEEE C37.09 标准的所有要求 。在三相系统中，不仅单极内的触头要同时动作，所有极也必须同时操作，且所有触头的同步需在一定公差范围内 。例如，断路器分闸时各极之间的同步偏差不得超过额定频率周期的 1/6（50Hz 时为 3.33ms；60Hz 时为 2.78ms），合闸时不得超过额定频率周期的 1/4（50Hz 时为 5.0ms；60Hz 时为 4.17ms） 。在多触头串联的情况下，同相内的同时测量也很重要，串联的灭弧单元触头分离瞬间的*大差值不得超过额定频率周期的 1/8（50Hz 时为 2.50ms；60Hz 时为 2.08ms），触头接触瞬间的*大差值不得超过额定频率周期的 1/6（50Hz 时为 3.33ms；60Hz 时为 2.78ms） 。虽然 IEC 和 IEEE 标准中对辅助触头的定时测量没有通用要求，但检查其操作对评估高压断路器的状态至关重要。
运动测量
高压断路器触头系统的运动测量对于评估测试对象的状态至关重要 。运动传感器通道可从线性或旋转运动传感器获取数据，每个通道都可配置为连接模拟或数字传感器 。由于通用传感器通道的设计，用户可连接市场上多种运动传感器 。通过测量可得到行程、超行程、回弹、接触擦拭等性能值，这些值可与制造商的参考数据及之前的测量数据进行对比，以判断断路器是否存在潜在磨损 。平均速度是根据运动曲线上的两个点计算得出的，上点根据断路器的闭合位置或触头分离点，按长度距离或时间来定义，下点则基于上点确定，可在其下方一定距离或之前一定时间处 。不过，由于通常只能在断路器机械连杆的可及部分安装传感器，仪器记录的旋转运动并不一定代表主触头的真实运动，只是对主触头运动部件位移的线性或非线性解释 。DV - CB 软件提供的传递函数功能可让用户定义线性或非线性参数，从而获取主触头运动部件的实际位移值。
线圈电流测量
IEC 62271 - 100 标准指出，记录线圈电流波形很有必要，因为它能反映线圈的状况（如柱塞摩擦力增大、绝缘烧毁、绕组短路等）、操作机构锁扣的情况（如摩擦力增大）以及操作机构的状态（如通过辅助触头的分闸时间判断操作机构速度是否降低） 。当发出分闸或合闸指令时，线圈通电，电流上升产生磁场，对铁芯柱塞施加力 。当柱塞上的力超过保持力时，柱塞开始移动，其运动会在线圈中感应出电动势，使电流降低 。柱塞和锁扣的组合质量继续以较低速度移动，导致线圈电流进一步降低，直至柱塞撞击缓冲器停止 。如果柱塞移动和撞击缓冲器时的电流值高于规定值，且撞击缓冲器的时间长于规定时间，可能表明柱塞和锁扣存在摩擦 。柱塞静止后，电流增加到饱和水平（直流电流，与线圈电阻成正比） 。若该阶段电流值偏离规定值，可能意味着线圈绝缘烧毁或绕组短路 。与此同时，锁扣解锁操作机构，释放储存的能量以分闸主断路器触头 。通常，经过短暂延迟后辅助触头分闸，切断分闸线圈的控制电压，线圈断电，电流迅速降为零 。如果这一过程的时间长于规定时间，可能表明辅助触头故障或操作机构驱动力不足。
瑞典DV POWER CAT100/CAT250 断路器分析仪产品规格
| 电源供应 |
|
| 根据 IEC/EN60320-1; UL498, CSA 22.2连接 |
|
| 电源 | 90 V - 264 V AC |
| 频率 | 50/60 Hz |
| I输入功率 | 250 VA |
| 保险丝15 A / 250 V，快速反应，但不是用户可更换 |
|
| 适用标准 |
|
| 安装/过电压 | 第二类 |
| 污染 | 2度 |
| 安全 |
LVD 2014 / 35 /欧盟（CE符合） 标准EN 61010-1 |
| EMC |
指令2014 / 30 /欧盟（CE符合标准EN 61326-1:2006） |
| CAN/CSA-C22.2 No. 61010-1 |
|
| 环境条件 |
|
| 操作温度 | -20 ºC - + 55 ºC / 14 ºF - +131 ºF |
| 存储和运输 | -40 ºC - + 70ºC / -40 ºF - +158 ºF |
| 湿度 | 度5% - 95%相对湿度 |
| 尺寸/重量 |
|
| 尺寸(宽 x 高 x 深): |
503 mm x 406 mm x 193 mm 19.89 in x 15.9 in x 7.6 in |
| 重量 | 12,9 kg / 28.4 lbs |
DL/T 596-2021《电力设备预防
该款断路器分析仪和定时器支持独立运行或电脑控制两种使用模式，配备直观的触摸屏操作界面，操作逻辑贴合电力一线运维人员的使用习惯，无需复杂培训即可快速上手。选择独立运行模式时，无需搭配PC即可在检测现场完成全流程测试、图形化结果分析，适配野外、偏远变电站等无PC部署条件的场景；选择电脑控制模式时，可连接PC实现更精细化的测试管控、数据批量处理，灵活适配不同检测场景的操作需求，大幅降低现场检测的操作门槛。
该设备属于断路器机械特性测试仪品类，是瑞典DV POWER推出的继承CAT标准系列成熟技术的数字式断路器分析仪和定时器，可独立运行或PC控制，主要用于评估高压、中压断路器运行状态。适用行业覆盖电网、电厂及其他电力相关行业，具体场景包括电网领域高压、中压断路器状态检测与性能评估，电厂断路器日常运维、性能校验检测，以及其他电力相关场景的断路器机械特性测试，操作便捷，支持多维度参数测试、现场结果分析与多方式导出打印，可为电力场景下的断路器运维检测提供可靠技术支撑。
该断路器机械特性测试仪的测试结果输出方式灵活，可充分满足电力行业检测结果留存、溯源的管理要求：可选配内置热敏打印机，支持表格、图形两种形式的测试结果现场打印，检测完成即可快速输出纸质报告；同时支持USB、以太网两种方式与PC通信，测试结果可直接导出到USB存储设备，方便后续的归档、分析与共享，既可以在检测现场快速输出结果确认设备状态，也可以快速导出电子数据进行二次深度分析，适配不同的结果管理需求。
该款瑞典DV POWER推出的断路器分析仪和定时器提供分闸（O）、合闸（C）、重合闸（O-0.3s-C）等多种操作测试模式，可模拟断路器实际运行中的各类操作场景，精准捕获不同操作下的机械特性参数：选择分闸、合闸模式可完成单一动作的性能检测，评估基础分合闸功能是否正常；选择重合闸模式可模拟电网故障下的重合闸动作场景，评估故障场景下断路器的响应性能，全面覆盖断路器常规测试的操作需求，为电网、电厂的断路器运维校验提供可靠的测试依据。
作为专业的断路器机械特性测试仪，该设备可提供多维度参数测试能力：定时通道可记录主弧触头、电阻触头、辅助触头的分合闸状态，主触头通道支持预插入电阻阻值测量；可记录断路器运动部件的分合闸线圈电流和位移图；搭配对应传感器后，还可测量断路器运动部件的位移、接触擦拭、超行程、回弹、阻尼时间、平均速度等动态参数，全面覆盖高中压断路器机械特性检测的核心指标需求，可为电网、电厂场景下的断路器运行状态评估提供全面的数据支撑。
该设备属于专业断路器机械特性测试仪，测试对象覆盖各类高压断路器、中压断路器，可适配不同电力场景的测试需求：在电网场景下可完成各电压等级高中压断路器的状态检测与性能评估，支撑电网设备巡检、故障排查工作；在电厂场景下可完成各类机组配套、输变电配套高中压断路器的日常运维、性能校验检测，保障电厂运行安全；同时也适用于其他电力相关场景的高中压断路器机械特性测试，继承CAT标准系列的成熟技术，测试数据稳定可靠，适配性强。
该款断路器分析仪和定时器支持控制室触发、本地开关触发、外部测试设备触发三种启动方式，可灵活适配不同现场的测试条件需求：当测试人员无法近距离接触断路器时，可选择控制室远程触发，无需人员靠近设备即可完成测试启动；现场单点作业时可选择本地开关直接触发，操作简便高效；需要与其他检测设备联动开展系统性测试时，可选择外部测试设备触发，实现多设备测试时序协同，无需额外改造现场接线即可快速完成测试部署，满足各类复杂检测场景的启动需求。
该款断路器分析仪和定时器继承了CAT标准系列的成熟技术，是瑞典DV POWER推出的高性能数字式断路器检测设备，目前未明确标注符合的国际及国家标准，但其测试能力、数据可靠性经过大量电力现场场景验证，可稳定为电网、电厂及其他电力相关行业的断路器运维检测提供可靠技术支撑，其测试维度、性能表现均可满足电力行业常规断路器机械特性检测的业务要求，是电力运维场景下断路器状态评估的可靠检测工具。
该断路器机械特性测试仪可连接模拟或数字两类传感器，用户可根据实际测试需求灵活选择适配的传感器，无需更换主机即可实现测试能力的拓展。搭配对应传感器后，可测量断路器运动部件的位移、接触擦拭、超行程、回弹、阻尼时间、平均速度等核心动态运动参数，全面覆盖断路器机械特性的动态指标检测需求，充分满足电网、电厂不同型号、不同电压等级高中压断路器的差异化测试需求，适配各类定制化的检测场景。
该款断路器分析仪和定时器支持在现场完成图形化测试结果分析，无需连接PC即可在设备触摸屏上直接查看各类参数的图形化展示、多维度对比分析结果，大幅提升现场检测的效率，无需将数据带回办公场所分析即可快速判断断路器的运行状态，尤其适合野外、偏远变电站、应急故障排查等无PC部署条件、需要快速出结果的检测场景，作为可独立运行的数字式检测设备，其现场分析功能可有效缩短检测周期，快速响应电力运维的紧急检测需求。
