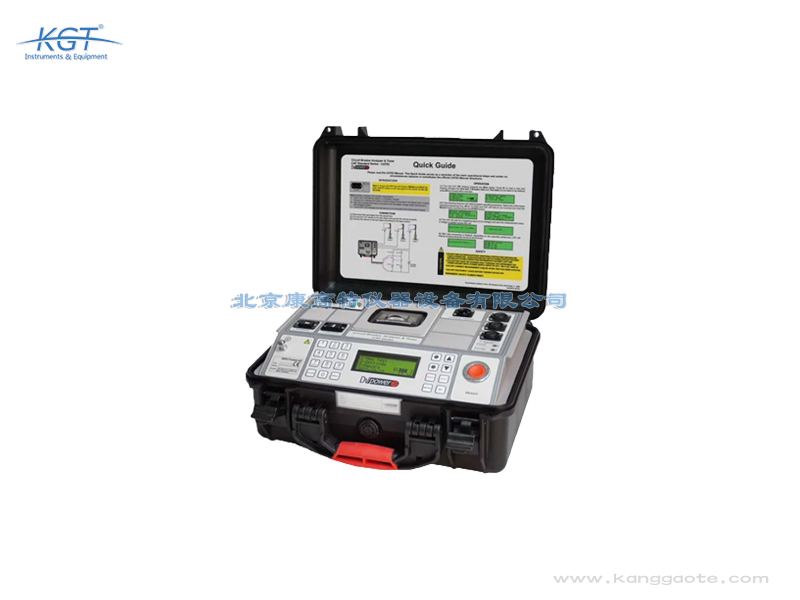

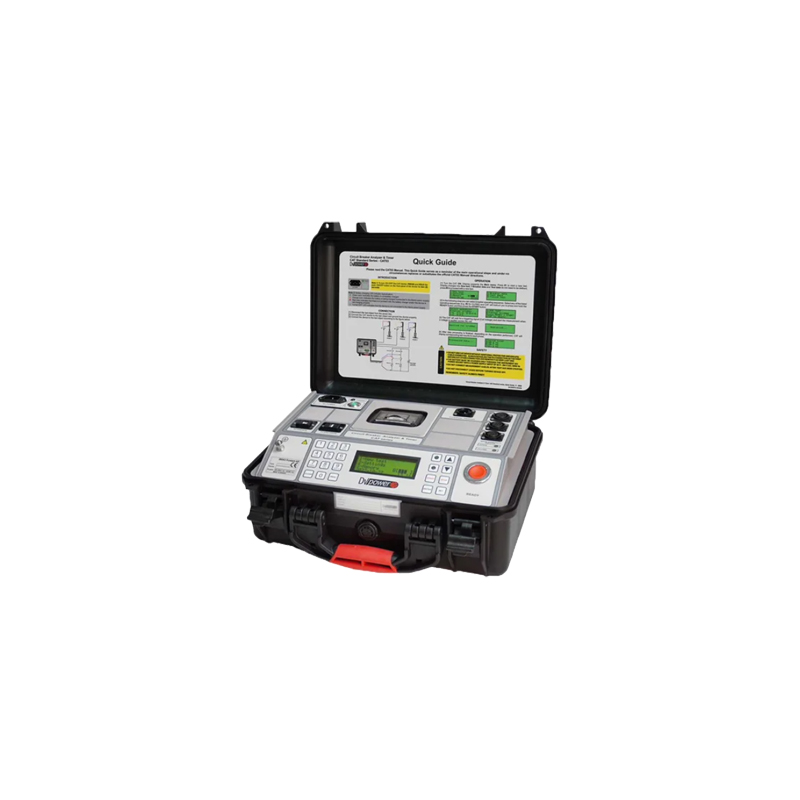

CAT61断路器分析仪和计时器

采购CAT61断路器分析仪和计时器时，可根据B端、G端用户的不同需求，重点关注对应的合规性要求与性能指标。针对G端政府采购用户，首先需要关注设备的标准符合性，该设备符合GB/T 1984《高压交流断路器》、DL/T 846.3《高压开关设备测试仪通用技术条件》、IEC 62271-100《高压交流断路器》等国内国际通用标准，同时检测数据格式符合电力、轨道交通、核工业等行业的归档要求，满足政府采购的合规性审核要求；其次需要关注系统对接能力，该设备的开放数据接口可对接各行业的运维管理平台，满足G端用户的数字化管理、数据统一归集需求。针对B端企业用户，首先需要关注核心性能指标，该设备的时间测量精度可达±0.1ms，动作电压测量精度±0.5%FS，支持最多12路断口同步检测，可覆盖全类型、全电压等级断路器的检测需求，检测效率较传统设备提升60%以上，单人即可完成全部操作，可大幅降低人工成本，提升运维投入的ROI；其次需要关注系统兼容性，该设备可兼容西门子、ABB、平高、西电等主流厂商生产的高压断路器、GIS组合电器断路器、真空断路器、SF6断路器等多种设备，无需额外配置专用配件即可完成检测，适

CAT61断路器分析仪和计时器作为专业的断路器状态评估数字化设备，应用场景覆盖多个对供电可靠性要求极高的行业，不同场景下的适配性均符合对应行业的特殊要求。在电力行业，可应用于电网公司各级变电站的高压断路器预防性试验、新能源光伏/风电升压站断路器定期检测、火电/水电厂的配电开关日常运维检测，满足电力行业对检测数据精度、多设备兼容的要求；在核工业领域，可应用于核电厂区常规岛、辅助配电系统的断路器定期检测，设备本身的抗干扰性能、检测数据稳定性符合核级电气设备的检测要求；在轨道交通行业，可应用于高铁、地铁牵引变电所的断路器状态检测，符合TB/T 3551《轨道交通电力设备检测标准》对电磁兼容性能的要求，可适应牵引供电系统的强电磁干扰环境；在水务、环保行业，可应用于市政供水泵站、污水处理厂、垃圾焚烧发电站的高压断路器运维检测，满足公用设施配电系统的可靠性检测需求。从使用场景分类来看，既可以满足B端工业企业、第三方检测机构的现场巡检、批量检测需求，也可以满足G端电网、核电、轨道交通主管部门的合规性检测、抽样检测需求，可适配户外现场作业、实验室型式试验、到货批量验收等多种作业场景。

CAT61断路器分析仪和计时器的设计、检测精度、功能设置完全符合IEC高压断路器检测相关国际标准、我国GB/T 1984《高压交流断路器》国家标准以及DL/T 846《高电压测试设备通用技术条件》等电力行业标准要求，完全适配电力系统政府采购项目的准入要求。首先设备的测试数据精度满足国网、南网输变电设备运维试验的规范要求，所有检测项的测试结果可溯源至国家计量基准，出具的检测报告可直接作为电力设备运维档案的合规性资料，满足G端采购对设备检测结果权威性的要求；其次设备支持的双端接地检测功能完全符合我国高压作业的安全规范要求，可降低现场作业的安全风险，符合政府采购项目对作业安全的相关规定；同时设备配套的DV-WIN软件支持标准化数据导出，可直接与电力企业的资产运维管理系统、设备全生命周期管理平台实现数据对接，无需额外开发适配，满足G端用户系统集成、数据统一管理的需求，无论是省级电网公司的集中采购项目，还是地方发电集团、轨道交通运营单位的国有资金采购项目，CAT61断路器分析仪都是符合标准要求的适配选型。

CAT61断路器分析仪和计时器的核心应用领域覆盖电网公司各级输变电运维单位、各类燃煤/燃气/新能源发电企业等G端用户场景，同时也适配轨道交通供电运维部门、大型工矿企业变配电站、工业级电力运维服务商等B端用户的检测需求。具体可落地的检测场景包括：一是断路器日常预防性试验场景，可完成最高12个主触头同步定时测量、6个辅助触点检测、合闸电阻测量、各极间同步性评估，同时可同步分析4个线圈电流（3个打开线圈+1个闭合线圈）的运行状态，通过电压值图形显示直接评估变电站电池状态，提前排查断路器动作隐患；二是断路器检修后验收场景，可精准测量断路器运动部件的位移、触头接触行程、超程、回弹、阻尼时间、平均速度等核心参数，完成第一次跳闸测试验证动作可靠性，保障检修后的断路器满足投运标准；三是高压断路器专项检测场景，可开展最高500A测试电流的静态、动态接触电阻测量，配置CAT66D模块后可完成落地罐式断路器的磁心去磁操作，全面覆盖各类高压断路器的全维度检测需求，适配不同电压等级、不同结构类型的断路器检测要求。

北京康高特CAT61断路器分析仪和计时器是专门用于断路器状态评估的数字化检测仪器，核心功能涵盖高压断路器全维度运行状态检测，支持单机控制、PC端控制两种操作模式，可满足不同作业场景的检测需求。其核心技术参数符合多项国内外行业标准，其中时间测量范围覆盖0-10s，测量精度可达±0.1ms，弹跳时间测量分辨率为0.1ms，三相同期性测量误差不超过0.1ms；动作电压测量范围覆盖0-250V DC，测量精度为±0.5%FS，可适配10kV-1000kV全电压等级的高压交流、直流断路器检测需求。该设备同时支持最多12路断口同步检测，可兼容多断口断路器、GIS组合电器断路器等不同类型开关设备的检测。标准符合性方面，该设备满足GB/T 1984《高压交流断路器》、DL/T 846.3《高压开关设备测试仪通用技术条件》、IEC 62271-100《高压交流断路器》等国内国际标准要求，既可以满足B端电力运维企业、工业自备电厂、第三方检测机构对测量精度、检测效率的性能要求，也可以满足G端电网公司、核电运营单位、轨道交通主管部门对设备标准符合性、检测数据合规性的采购要求，可广泛应用于各类断路器的出厂检测、

使用CAT61断路器分析仪和计时器开展断路器状态检测时，需要根据不同应用场景的要求，重点关注以下技术层面的注意事项，确保检测结果的准确性与作业安全性。首先是接线阶段的注意事项，接线前需要确认被测断路器处于完全分闸状态，断开断路器的二次控制回路电源，避免感应电对设备测量模块造成干扰；同时设备的接地端需要可靠接入作业现场的接地网，接地电阻需符合DL/T 5352《高压配电装置设计规范》中不大于4Ω的要求，避免静电、感应电影响测量精度。其次是测量参数设置阶段的注意事项，开展分合闸时间、弹跳时间、同期性测量时，需要确保操作电源的电压稳定在额定电压的85%-110%范围内，避免电压波动导致测量结果出现偏差；针对多断口断路器检测，需要提前对应断口编号完成接线配置，避免断口数据对应错误。另外针对不同行业的特殊作业场景，也需要匹配对应的注意事项：在核工业场景作业时，需要确保设备处于辐射防护要求允许的作业区域内，避免强辐射影响设备电子元件性能；在轨道交通牵引供电场景作业时，需要提前关闭周边的非必要通信设备，避免强电磁干扰导致测量数据失真；检测完成后，需要及时导出检测数据，设备本地存储的检测数据可按照行业

CAT61断路器分析仪相比传统断路器检测方式，在检测效率、检测精度、数据可用性上具备多重优势，可有效降低用户的检测成本，提升运维ROI。首先设备支持双端接地（BSG）检测模式，无需对高压断路器的接线进行拆除、恢复操作，单次检测的作业时间相比传统方式可缩短60%以上，大幅减少高压设备的停电时长，对于电网、发电企业、大型工矿用户来说，可显著降低停电带来的生产损失，对于电力运维服务商来说，可提升单日可检测的设备数量，提升服务能力；其次设备的集成化设计可实现一次接线完成主触头同步性、辅助触点状态、合闸电阻、线圈电流、电池状态、运动参数、接触电阻等全维度参数检测，无需多台设备切换测试，减少现场接线、调试的时间消耗，降低现场作业的复杂度；此外配套的DV-WIN软件具备测试计划预设、历史数据图形叠加对比、定制化报告自动生成功能，无需检测人员人工记录、计算、比对数据，可自动将测试结果与厂商标称值、历史检测数据进行对比，快速判断断路器劣化状态，降低人工误判概率，适合多站点、多设备运维的用户开展标准化、批量化检测作业，长期使用可大幅降低检测的人工成本、时间成本，提升整体运维效率。

CAT61断路器分析仪和计时器属于专业级断路器机械特性测试仪，核心功能围绕中高压断路器全维度状态检测设计，具体技术参数及功能如下：硬件层面配置6个定时通道（3×2）用于主触点电阻检测、3个定时通道用于辅助输入检测、4个模拟输入+1个传感器输入，同时支持数字和模拟两类传感器接入，可实现最高500A测试电流的静态接触电阻与动态电阻测量。操作层面支持关闭（C）、打开（O）、闭-开（CO）、开闭（OC）、开-关-开（OCO）五种操作模式自由选择，既可以单机独立操作，也可连接PC通过DV-WIN软件实现更复杂的测试计划设置、数据详细分析、定制化报告生成功能。安全层面支持双端接地（BSG）安全快速检测，无需拆除高压接线即可完成测试，适配中压、高压等级的瓷柱式断路器、落地罐式断路器的状态检测需求。数据存储输出层面，测试结果可存储在仪器内置存储器、外接U盘，也可通过内置热敏打印机以表格、图表形式直接输出，满足现场快速出具检测结果的需求，全面覆盖断路器机械特性、电气特性的常规检测需求。

北京康高特CAT61断路器分析仪配备单机控制、PC端控制两种操作模式，两种模式的功能定位、适配场景各有侧重，可满足不同用户的差异化检测需求。其中单机控制模式下，设备内置7英寸工业级触控显示屏，自带16G本地存储空间，可存储至少10000组完整的断路器检测数据，无需外接其他设备即可完成全部检测操作，适配户外现场作业场景，比如偏远山区变电站、戈壁/山地光伏风电场站、户外临时作业点的断路器巡检，无需携带额外电脑设备，操作流程简化，一线运维人员经过简单培训即可独立完成检测，可大幅提升现场作业效率，尤其适合B端电力运维团队的日常巡检、应急故障诊断场景。PC端控制模式下，设备支持USB、以太网两种数据传输方式，配套专用的断路器状态分析软件，可实现检测数据的批量导入导出、历史检测曲线对比、可视化检测报告自动生成等功能，适配实验室型式试验、批量断路器到货验收、大规模标准化检测场景，比如第三方检测机构的批量检测作业、设备生产厂商的出厂检测、G端监管部门的抽样检测场景，同时该模式下的数据接口符合DL/T 1080《电力企业应用集成 配电管理的系统接口》标准要求，可直接对接电力运维管理系统、电网PMS系统，

CAT61断路器分析仪的核心状态评估原理为一致性对比法，即通过在相同测试参数下获取的当前检测数据，与断路器厂商提供的标称规格参数、历史同条件检测数据进行偏差比对，当偏差值超出正常阈值时，即可判定断路器存在性能劣化风险，该评估方式的准确性完全建立在测试参数一致性、数据可追溯性的基础上，配套的DV-WIN软件可实现测试计划标准化存储、历史数据图形化叠加对比功能，可保障状态评估的准确性，避免因参数差异导致的误判。使用该设备开展检测时需注意以下核心事项：第一，测试前需根据被测断路器的额定电压、额定电流参数选择对应的测试模式，合理设置操作模式（C/O/CO/OC/OCO），确保测试参数与历史检测参数、厂商测试参数保持一致，避免参数差异导致评估结果失真；第二，开展静态接触电阻、动态接触电阻检测时，需确保测试接线的接触良好，避免接线松动导致电阻测量值出现偏差，影响对触头烧蚀状态的判断；第三，接入运动传感器时需明确传感器类型为数字或模拟类型，选择对应的输入接口完成接线，确保位移、速度等运动参数的测量精度；第四，若需开展落地罐式断路器的磁心去磁操作，需提前配置CAT66D功能模块方可完成对应检测。
