瑞士HAEFELY CITAS 2771电流互感器综合测试仪

解读CITAS 2771的测试结果时，核心指标是比值误差、相位误差与励磁电流。在基准工况零点零一安至十安范围内，比值误差优于±100ppm、相位误差优于±0.1分，全量程比值误差不超过±0.1%。CaMS软件会按所选IEC或ANSI标准自动判定合格，并在报告中标注实测值与允许限值。若发现比值误差偏大，应检查接线接触与二次回路是否开路；相位误差异常则可能源于铁芯或绕组缺陷。励磁电流反映了互感器磁化特性，偏离历史基线往往提示铁芯饱和或绝缘变化，需要结合其他试验综合判断互感器的健康状态。报告归档时应保留原始波形与设定条件，便于后续审核或争议追溯，这也是实验室质量管理的基本要求。对于运行多年的老旧互感器，连续多次测试的误差变化趋势比单次数值更能说明其性能衰退速度，应纳入状态评价。把历次报告横向对比，还能为互感器轮换与退役决策提供依据，优化资产全生命周期管理。

CITAS 2771电流互感器综合测试仪基于全数字化电桥原理工作。它向被测电流互感器的一次与二次绕组施加标准测试电流，同时采集标准互感器与被测互感器的信号，比较两者在比值与相位上的差异，从而得出比值误差、相位误差和励磁电流。设备内部以数字方式完成信号解调与误差解算，测量精度不受励磁电流大小以及环境温湿度变化的影响。其输入阻抗低于三十五毫欧，对回路分压极小。配合光纤光电隔离通讯，人机之间实现电气隔离，操作员在高电位测试中也能安全读取数据，这种架构显著提升了高压实验室的作业安全性。在数字解调环节，设备对基波频率四十五至六十五赫兹范围内的信号均能准确提取，适应不同电网频率条件。由于误差解算完全在数字域完成，设备不会像模拟电桥那样因检流计漂移而产生系统误差，长期重复测量的复现性因此更好。

CITAS 2771常用于电流互感器准确度性能检测的典型场景。在计量检定实验室，它对新出厂或返修的电流互感器做比值与相位误差标定；在高压试验站，它配合升压与升流设备完成交接试验中的互感器精度验证；在第三方检测机构，它按照IEC或ANSI标准出具合规的测试报告。由于变比测试范围超大，一台设备即可覆盖从低压小变比到高压大变比的多种互感器，避免频繁更换接线。测试稳定时间小于一秒，使大批量互感器的检定效率明显提升，适合产线节拍与实验室排期紧张的环境。对于送检量大的计量机构，稳定的测试节拍意味着单日可完成更多互感器，有效缩短送检设备的周转时间。在互感器返修后的复检环节，它也能快速给出是否恢复合格的明确结论，帮助用户判断铁芯或绕组是否需要进一步处理。它也因此成为计量实验室应对突击送检与周期检定高峰的可靠手段。

操作CITAS 2771时应注意以下事项：一是高压试验区域务必确认光纤链路连接完好，依靠光纤光电隔离实现人机电气隔离，严禁在隔离断开时触碰电流端子；二是电流输入端子适配四毫米标准香蕉插头，接线应牢固以防接触电阻引入误差；三是环境温湿度应落在设备允许区间，虽然测量精度不受温湿度影响，但极端条件仍可能影响长期稳定性；四是二次回路不得开路，避免产生危险高电压；五是保存与搬运时避免剧烈震动，存储温度上限为八十摄氏度，相对湿度不超过百分之九十且无凝露。长期停用的设备重新投运前，建议做一次自校或比对，确认隔离链路与测量通道均处于正常状态。现场搬运时应使用原厂包装与减震材料，防止光纤连接器受冲击松动，从而保障隔离链路的完整性不被破坏。做好日常清洁与定期检查，可让仪器长期保持出厂时的隔离性能与测量准确度。

CITAS 2771广泛应用于电力系统计量与高压试验领域。电网计量中心用它检定运行中的电流互感器，保障贸易结算与保护的准确度；变压器与开关设备制造厂在出厂试验中用它验证互感器精度；第三方检测与科研单位依托其SCPI远程程控能力，把它集成进自动化测试台架，实现无人值守的大批量测量。配合CaMS软件的合规报告输出，它满足了实验室认可体系对溯源与记录的要求。对于需要前置安装的高压实验室，IP50紧凑机身与光纤隔离设计让它成为互感器准确度性能检测的高效、可靠选择。随着智能变电站对互感器精度要求提高，这类全自动、可程控的综合测试仪正逐步成为计量实验室的主流配置。在新能源电站与轨道交通的互感器入网检测中，它同样能提供符合标准的精度证据，支撑设备顺利投运与后续运维。其稳定的测量表现也使之适用于对一致性要求极高的型式试验与科研比对场景。

CITAS 2771在抗干扰方面有多重保障。其标称测量精度不受励磁电流大小与环境温湿度波动影响，全量程数据稳定可靠，避免了传统模拟电桥因工况漂移导致的读数偏差。光纤光电隔离通讯将主机与操作电脑在电气上完全隔开，既消除了地电位差引入的共模干扰，也保护了操作人员与电脑设备。输入阻抗低于三十五毫欧，使测试回路分压极小，进一步降低外部负载效应。配合CaMS软件的数字滤波与实时示波器观测，操作员可快速识别异常波形、排查潜在故障，确保在强电磁环境的高压实验室中获得可信的测量结果。在存在大型升流变压器的试验大厅，光纤隔离还能避免强电流瞬变通过信号线损坏上位机，提升系统鲁棒性。当多台升流设备并行工作时，良好的光纤隔离还能抑制相邻回路之间的串扰，使每台测试仪都获得干净的信号参考。

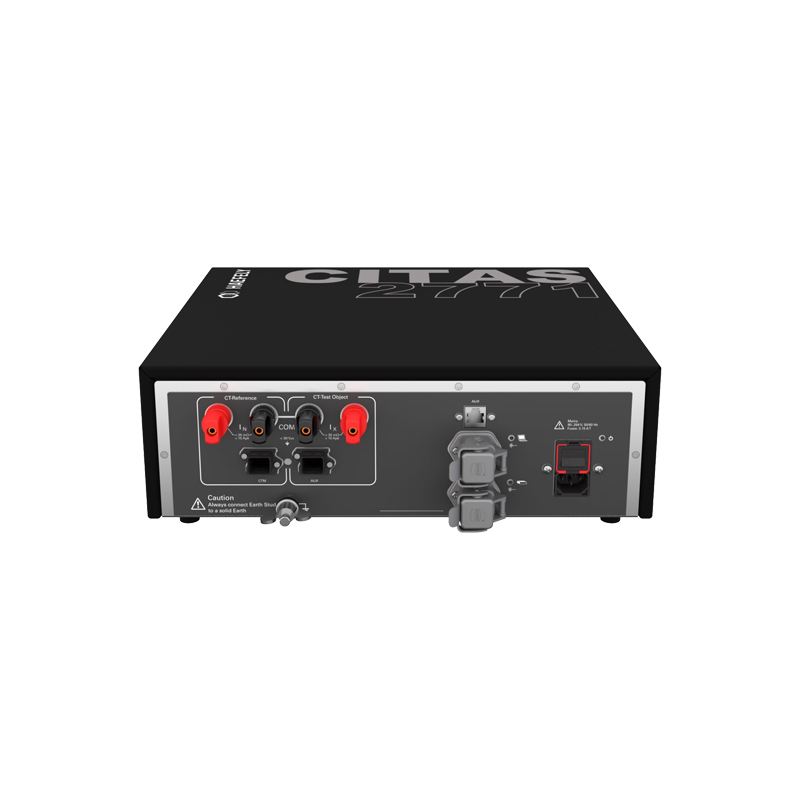

瑞士HAEFELY CITAS 2771电流互感器综合测试仪是哈弗莱推出的一款全数字化电流互感器检测设备，用于精确测量互感器的比值误差、相位误差与励磁电流。它采用全数字化测量电桥结构，可依据IEC与ANSI主流标准对电流互感器做准确度性能检测，适用于高压实验室与计量检定机构。设备具备超宽变比测试范围，能够一次性精准测量变比差异极大的标准参考互感器与被测互感器，大幅减少测试过程中的接线拆装次数。整机为IP50紧凑型机身，重量八千克，可前置安装于高压试验区域，是电流互感器出厂校准与现场精度核验的重要仪器。与早期依赖人工平衡的比较型电桥相比，CITAS 2771以数字解调取代手动操作，既降低了人员技能门槛，也消除了人为读数误差。在互感器生产厂家的例行校准线上，它的全自动测量与一键报告显著减少了人工记录环节，使单只互感器的检测工时大幅下降。

使用CITAS 2771进行测试的标准流程如下：先在Windows电脑上打开预装的CaMS软件，用光纤转换模块FiberLink通过以太网或USB连接主机；按接线图把标准互感器与被测互感器的电流端子接入四组四毫米香蕉插头输入端；在软件中选择适用标准如IEC或ANSI，并录入互感器额定参数；启动全自动测试，设备将依次完成比值、相位与励磁电流测量，内置示波器实时显示波形；测试稳定时间小于一秒后自动判定合格与否并生成报告。整个过程中光纤隔离保证了人机电气隔离，操作员无需接触高压回路。若测试中示波器出现毛刺或波形畸变，应优先检查光纤接头清洁度与接地情况，再重新执行测量。测试完成后，报告可直接导出归档，包含原始波形与设定条件，满足计量机构对溯源与记录留痕的管理要求。规范的测试闭环让每一次测量都可被回溯，降低质量争议风险与返工成本。

CITAS 2771电流互感器综合测试仪的设计与判定逻辑兼容国际电工委员会IEC标准与美国国家标准协会ANSI标准，能够依据这两类体系对电流互感器做比值误差、相位误差与励磁电流的合规测量。在计量领域，电流互感器准确度等级通常参照IEC 60044或对应的国家标准执行，设备测得的误差数据可直接用于判定互感器是否合格。配套的CaMS软件在测试结束后一键生成完整报告，报告中的判定阈值可按所选标准自动套用。进行高压实验室安装时，设备供电与交流电源需符合当地电气安全规范，以保障长期稳定运行。实际出具证书前，应在软件中正确选择对应的标准版本与准确度等级，否则判定阈值可能出现偏差。针对多国出口的互感器产品，同一台设备切换标准即可完成不同市场的符合性验证，避免了为每种标准单独购置仪器的负担。这让它特别适合外贸型互感器制造企业的一站式质检需求，缩短交付周期。

选择电流互感器综合测试仪时，应重点关注标准兼容性、测量精度与变比覆盖范围。CITAS 2771兼容IEC与ANSI两大主流标准体系，基准工况下比值误差可达±100ppm、相位误差±0.1分，全量程比值误差控制在±0.1%以内。相比传统需要人工读数的比较仪，它的全数字化电桥免除了手动平衡操作，测试稳定时间小于一秒。其超大变比范围减少了重复接线，光纤隔离提升了安全性。若被测对象以高压实验室前置安装为主，IP50紧凑机身与远程SCPI程控能力也是重要的选型加分项，便于并入自动化测试系统。在看重效率的场景下，更应关注其双标准兼容与自动报告能力，而非单纯的参数表长短。对于需要接入既有自动化产线的用户，设备提供的SCPI标准指令集能让上位机灵活编排测试序列，实现真正的无人值守测量。在产线节拍紧张时，这种自动化能力直接转化为更高的单位时间产出，缓解人力瓶颈。
