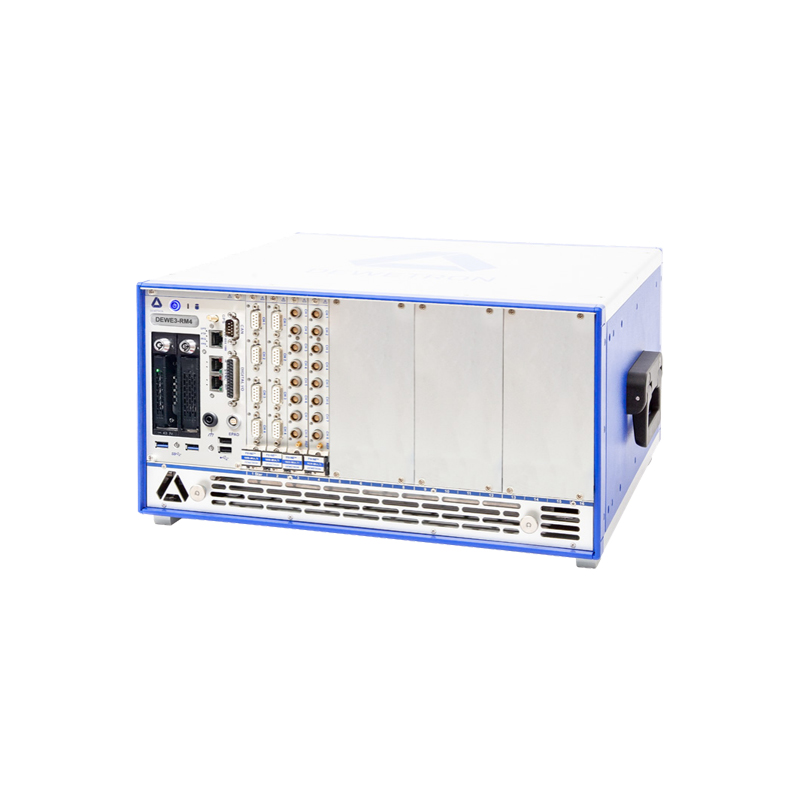

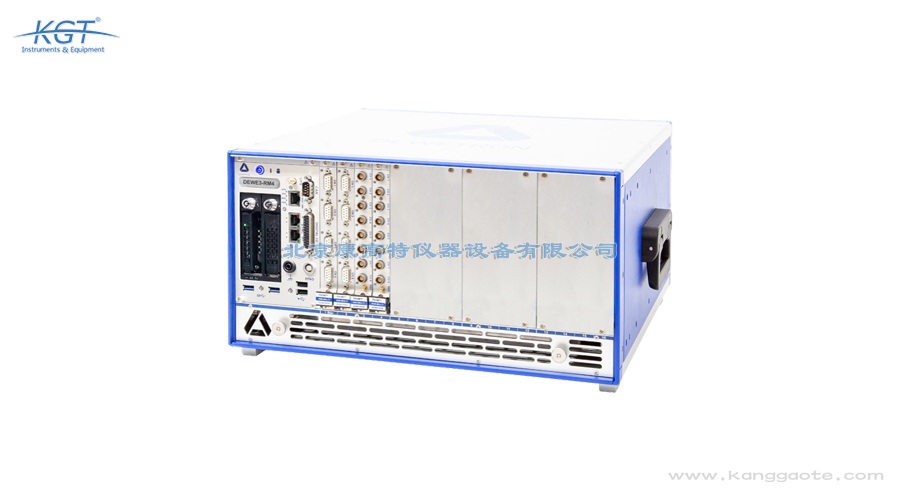

奥地利DEWETRON DEWE3‑RMx / DEWE3‑PA8‑RM电能质量分析仪

选择DEWETRON DEWE3系列主要看所需模块插槽数与供电冗余。RM4、RM8、RM12、RM16分别提供四、八、十二、十六个TRION模块插槽，整机功耗随插槽增多从二百六十瓦升至五百六十瓦，用户按通道规模选型号以兼顾性能与能耗。DEWE3-PA8-RM固定为八个插槽但带有传感器冗余电源，专攻功率分析测试，适合对测量连续性敏感、不允许掉电断记的应用。所有型号均标配五百一十二吉字节系统盘与一太字节可升级至两太字节的数据盘，最高系统带宽一千兆字节每秒，存储容量足以支撑长时记录。若项目以电力功率与多物理量同步为主且强调不间断，应优先PA8-RM；若仅需大量通用采集且对供电冗余无要求，则按插槽数选RMx即可，灵活控制成本。对于长期监测机柜，冗余电源与易维护风扇降低了单点故障概率，显著提升了系统可用率。冗余电源设计提升了机柜级系统的整体可用性指标与韧性。冗余电源降低单点故障概率，提升长期监测机柜的可用率。

奥地利DEWETRON DEWE3-RMx与DEWE3-PA8-RM是机架式模块化测量系统，属于电能质量与功率分析领域的高精度采集平台。它兼容TRION与TRION3系列测量模块，支持多机分布式同步组网，用于电力电能质量测试、功率分析、振动冲击以及各类传感器信号采集。DEWE3-PA8-RM型号专门配置传感器冗余供电，更适合长期功率分析测试，即便外部电源波动也不中断记录。系统搭载OXYGEN测量软件，可在十九英寸机柜中连续运行，广泛应用于汽车、轨道交通、航空以及电力行业的多通道同步试验，完成从原始数据流记录到后处理分析的全流程任务，是把实验室测量能力固化到现场机柜的专业方案。在风电场与光伏电站的并网测试中，多通道同步记录可同时覆盖并网点与各机组，验证其运行一致性。并网点与各机组的同步记录可揭示机组之间运行的一致性与差异。并网点与各机组同步记录揭示运行一致性，便于横向对标分析。

部署DEWETRON DEWE3-RMx须注意它是十九英寸五U机架设备，不含脚垫外形为四百四十二乘四百三十五乘二百二十二毫米、重约十五点八千克，应固定于稳固机柜并保留散热风道，防止过热降频。整机功耗随型号最大达五百六十瓦，电源额定百至二百四十伏交流、最大九十至二百六十四伏，须由合格电源供电并核算机柜总负载与配电余量。工作温度零至正五十摄氏度、海拔不超两千米、湿度低于九成五无凝露，避免在粉尘或腐蚀性环境运行以免损坏模块。模块插槽每槽散热能力二十五瓦，选配高功耗模块时须校核总散热。带电维护前断开电源，前置风扇维护由专业人员执行，确保振动冲击敏感场合的紧固件与线缆固定到位，防止运输或运行中松脱。机柜内应预留理线空间与进风口，模块化插槽散热叠加风扇才能把热量及时排出避免降额。合理的散热布局避免模块降额，从而维持其标称测量精度。合理散热避免模块降额，保证机柜在满载时仍维持额定精度。

奥地利DEWETRON DEWE3-RMx/DEWE3-PA8-RM适合对通道数量与同步精度要求高的研发测试。在电力电能质量领域，它可配合电压电流传感器完成多节点同步记录与功率分析，捕捉暂降在配电网中的传播；在汽车与轨道交通行业用于部件台架与振动冲击试验，关联电气与机械量。航空领域则用于机载设备与结构测试，验证极端环境下的可靠性。由于支持分布式多通道同步且机柜可长期连续运行，它也常驻实验室或产线做耐久性监测。DEWE3-PA8-RM凭借传感器冗余供电更适宜功率分析这类不容中断的场合。无论是短时瞬态捕捉还是跨昼夜连续采集，该系统都能以高带宽无间隙方式保存原始数据，供后续深度后处理与根因分析。在列车与整车环境试验中，把振动信号与电气量同步，可关联机械松动与电流异常的根本原因。机电量同步关联帮助定位跨专业的耦合故障背后的根本原因。机电同步关联定位跨专业耦合故障，缩短综合试验的分析周期。

奥地利DEWETRON DEWE3-RMx/DEWE3-PA8-RM的数据判定与后处理依赖OXYGEN软件。原始数据以无间隙流写入专用固态硬盘，软件可回放任意时段、计算功率、谐波、不平衡与各类统计指标，并对照电能质量标准做合格评估与报表输出。多机经同步后数据在时间轴上完全对齐，便于跨节点关联分析电压暂降与扰动传播路径，厘清责任边界。测量结果可导出供电力电能质量验收、汽车轨道交通部件试验归档，形成可追溯的证据文件。PA8-RM的冗余供电保证记录连续，避免掉电造成数据断裂与试验重做。凭借十吉比特组网与海量存储，系统既能实时监视也能离线深度挖掘，为研发迭代与合规审查提供完整、可信的证据链。把原始数据长期归档而非仅存报表，能在标准更新或争议复现时重新提取指标，保护测试投资。原始数据归档保障了测试结果在全生命周期内的可追溯与可复现。原始归档保障可复现，能在标准更新时重新提取指标保护投资。

奥地利DEWETRON DEWE3-RMx/DEWE3-PA8-RM的测量精度取决于所插TRION或TRION3模块，主机对高速模块做了优化并支持第三方模块以外的全部TRION系列，用户可按精度等级选配模块。系统以最高一千兆字节每秒无间隙记录保证瞬态不漏采，配合TRION-SYNC-BUS与GPS、PTP、IRIG多源同步，使多通道相位与时间严格对齐，这是抗干扰与准确功率分析的关键。设备通过EN 60068系列的振动冲击与随机振动标准，证明在车载机舱等恶劣电磁与机械环境中结构可靠，不会因振动产生虚假数据。MTBF在无风扇状态可达四万余小时、带风扇维护约三万小时，体现长期稳定性。选用高精度功率模块即可获得电能质量分析所需的准确电气量，满足研发与验收对不确定度的要求。在电磁环境复杂的车间，屏蔽线缆与隔离模块配合同步总线，可抑制地环路引入的共模干扰。屏蔽与隔离措施抑制了复杂电磁环境下的共模干扰与串扰。屏蔽隔离抑制地环路共模干扰，保障复杂车间中的测量可信度。

奥地利DEWETRON DEWE3-RMx相比普通数据采集仪的核心优势是模块化、高带宽与多模式同步。它可灵活插配各类TRION模块，从电压电流到计数与功率模块一应俱全，而不必更换整机，随项目扩展通道。TRION-SYNC-BUS加GPS、PTP、IRIG多种同步确保跨机时间一致，弥补了普通仪器各自为战、相位错乱的短板。最高一千兆字节每秒无间隙数据流配合可选万兆扩展，能完整记录瞬态而零漏点，对捕捉电压暂降与冲击至关重要。丰富数字输入输出、计数器与CAN接口可直接接入车载与工业总线，省去协议转换。前置易维护风扇与十九英寸机柜设计适合长期运行，OXYGEN软件提供专业后处理。这些特性使其在复杂同步试验中明显强于单一功能采集设备，缩短试验搭建周期。在跨厂房或跨站点的联合试验中，统一时基让各地数据可在同一时间轴叠加分析扰动传播路径。统一时基支撑大范围联合试验中多源数据的融合与对比分析。统一时基让多地数据在同一时间轴叠加，分析扰动传播更可靠。

奥地利DEWETRON DEWE3-RMx/DEWE3-PA8-RM通过插入不同TRION或TRION3模块实现模拟、功率与计数等采集功能，主机经TRION-SYNC-BUS把各模块时钟对齐，消除通道间相位误差。同步方式还支持GPS、PTP即IEEE1588与IRIG，保证多台设备时间基准一致，满足跨地点联合试验需求。系统以最高一千兆字节每秒的速度做无间隙原始数据流记录，可选万兆网络扩展连接多达十台主机，完整保留瞬态细节而不丢点。测量数据写入专用存储固态硬盘，由OXYGEN软件实时显示并事后分析，支持波形、频谱与功率回放。PA8-RM的传感器冗余电源确保外部供电波动时功率测量不中断。这种模块化加高速同步的架构，使其能同时处理大量通道的电气与物理量信号并保持严格时间相关。面对宽禁带器件带来的更快开关，无间隙高带宽采集是捕捉纳秒级过冲与振铃的前提条件。高带宽采集保留了高频细节，利于器件级的故障归因与根因分析。高带宽保留高频细节，是捕捉纳秒级过冲与振铃现象的前提。

奥地利DEWETRON DEWE3-RMx/DEWE3-PA8-RM的操作围绕OXYGEN测量软件展开，用户在该软件中插入并配置TRION模块、设定采样率与同步源，无需命令行即可完成复杂系统搭建。同步可在TRION-SYNC-BUS、GPS、PTP即IEEE1588或IRIG之间选择，多机时通过OXYGEN-NET以最高十吉比特连接、外设经TRIONet最高一吉比特，构成分布式采集网。低速通道则通过EPAD即RS-485或TRION-CAN接入XR系列模块，扩展温度与转速等变量。数据写入专用固态硬盘，软件实时显示波形、功率与频谱并支持事后回放与导出。PA8-RM的传感器冗余电源在配置时开启即可。整机前置风扇可现场维护，配合十九英寸机柜完成安装后便可长期连续采集与远程分析，降低运维门槛。利用软件模板可把重复试验的配置一键复用，减少人为设定错误并提升批量化测试效率。模板复用缩短了批量试验的准备工作周期与人员学习成本。利用软件模板复用可把重复试验的配置一键套用，减少人为设定错误，显著提升批量化测试的重复性与整体执行效率。

奥地利DEWETRON DEWE3-RMx/DEWE3-PA8-RM在环境适应性上满足多项严苛标准，适合车载与机舱等恶劣环境。正弦振动按EN 60068-2-6在十至一百五十赫兹、二十米每二次方秒加速度下做二十个循环；冲击按EN 60068-2-27以十五克半正弦、十一毫秒脉冲每方向三次；随机振动参照EN 60721-3-2的2M3类。工作温度为零至正五十摄氏度、预热后可低至负二十度，存储负二十至正七十度，湿度最高九成五无凝露，海拔不超两千米。系统带宽最高一千兆字节每秒，电源额定百至二百四十伏交流、最大九十至二百六十四伏，适配工业与车载电源。这些指标保证设备在振动冲击环境下仍能可靠完成电能质量与功率测量，满足运输与现场试验的耐用性要求。在严苛运输与野外条件下，通过环境标准验证的设备更能抵御温湿度与振动带来的测量漂移。环境标准验证降低了设备在野外与车载部署时的失效风险。环境验证降低野外部署失效风险，适应运输与现场的严苛条件。
