奥地利DEWETRON DEWE3‑A8/A12/DEWE3‑A8‑PA电能质量分析仪

DEWETRON DEWE3-A8/A12/A8-PA电能质量分析仪的工作原理建立在模块化TRION与TRION3测量板卡与高采样前端之上。设备通过隔离高速通道把电压、电流及各类传感器信号接入板卡，由板载模数转换以每秒最高五百万次的速率完成数字化，再交由内置工控主机运行OXYGEN软件进行实时运算。对于功率与电能质量分析，主机依据采样序列计算有功功率、无功功率、视在功率、频率与各次谐波分量，进而得到总谐波畸变率、三相不平衡度、电压暂降与暂升、供电中断以及闪变等电能质量指标。设备利用TRION-SYNC-BUS、GPS、PTP以及IRIG等多种同步手段保证多通道乃至多机之间的时间一致，使分布在不同测点的信号能在同一时间基准下比对，从而支持复杂混合信号台架试验中的精密关联分析。在功率计算中，软件采用同步采样与数字滤波抑制频谱泄漏，对基波与各次谐波分别提取，从而得到准确的功率分量与畸变指标。针对电压暂降与暂升，设备以周波为单位跟踪有效值变化，一旦幅值偏离门槛即标记事件并保存前后波形。对于瞬态与中断，高速采样能捕捉短时跌落并记录持续时间与深度。传感器信号经隔离调理后送入板卡，保证微弱模拟量不被

DEWETRON DEWE3-A8/A12/A8-PA电能质量分析仪在环境适应性方面通过了多项国际耐久标准，其中正弦振动测试满足EN 60068-2-6，冲击测试满足EN 60068-2-27，随机振动达到EN 60721-3-2:2018规定的2M4等级，证明其能够承受运输与现场使用的机械应力。在电能质量分析维度，设备借助OXYGEN软件输出的谐波、不平衡、电压暂降暂升与闪变等指标，其计算方法遵循IEC 61000-4-30所定义的电能质量测量框架，并可与EN 50160供电质量统计要求相对照，谐波分量统计符合IEC 61000-4-7的加窗与分组原则。对于需要计量级时间基准的场合，设备支持GPS与PTP高精度同步，使多机测量结果可在统一时钟下比对，满足实验室与外场对数据一致性的要求。工作温度范围为零到五十摄氏度，预热后可低至零下二十摄氏度，配合十至八十百分比湿度与无凝露要求，说明其面向真实工业环境而非仅实验室。存储温度可达零下二十到七十摄氏度，便于长途运输与仓储。正弦振动耐久按每方向二十个循环、一倍频每分扫频，冲击按半正弦十五g十一毫秒六方向，验证机箱与内部连接可承受搬运与车载颠簸

选择DEWETRON DEWE3系列时应先按通道规模与功率分析需求区分三款机型。若测试对象通道数中等且不需要多相功率分析，DEWE3-A8以八槽机箱提供最高六十四路隔离高速通道，足以覆盖常见电机与电力电子实验。当测点众多、需要接近一百路同步采集时，DEWE3-A12以十二槽提供最高九十六路通道更合适。若任务涉及多相功率测量，例如多相电机、复杂传动或需要十六个功率相同步计算的场合，则应选DEWE3-A8-PA，它在A8机箱上增加多相功率分析并配备冗余传感器供电以保证外场可靠。三款均支持TRION与TRION3可换板卡与OXYGEN软件，差异主要在通道上限、插槽数量与是否具备功率分析功能，用户可据此结合预算与扩展计划决策。对于预算敏感且仅做电能质量记录的用户，A8已能胜任多数配电监测；有振动温度等机械量需求时应确认插槽余量，避免后期扩展受限。A12适合测点密集的整车或整机试验，但体积重量略增，搬运需预留空间。A8-PA的价值在十六相功率与冗余供电，若仅测三相或单相则不必为此增加投入。建议先列清信号清单与未来扩展方向，再对照三款的通道数、插槽与功率功能下单，可减少重复购置带来的浪费。

使用DEWETRON DEWE3-A8/A12/A8-PA电能质量分析仪须重视电气与机械安全。设备额定输入为交流一百至二百四十伏，现场取电前应确认供电在九十至二百六十四伏范围内并使用带接地的电源，避免过电压损坏电源模块。连接高压被测回路须由具备资质的人员操作，先断电再接线，核对电压电流量程与被测信号峰值，防止超过通道标称造成危险。机箱虽具备无风扇长寿命设计，但工作环境应保持十至八十百分比湿度且无凝露，温度在零到五十摄氏度。搬运时留意典型十五千克重量与四百五十六乘二百七十三乘三百二十四点五毫米体积，避免剧烈碰撞。外场多机扩展要注意同步线缆与供电走线分离，雷雨天气应停止户外高压侧测量以保障人身与设备安全。高压接线须使用绝缘工具并佩戴防护用具，雷雨或邻近雷击环境应断开外引线。机箱通风口不可遮挡，无风扇机型依赖自然散热，堆叠其他设备会影响温升。更换板卡前务必关机断电，防止静电损坏精密模块。移动设备应使用原厂提手与包装，避免插槽受冲击松动。现场取电若来自被测回路附近，应确认电源质量，必要时加隔离变压器。所有接地端须可靠连接，既保护人员也降低共模干扰，提升测量可信度。

DEWETRON DEWE3-A8/A12/A8-PA电能质量分析仪的精度与抗干扰能力来自隔离高速通道与模块化前端设计。每路通道相互隔离，可有效抑制共模干扰与地电位差对微弱信号的影响，配合TRION3高速模块优化，使采样在每秒最高五百万次下仍保持低噪声。设备进行功率与电能质量运算时，由内置Intel i7主机与十六或三十二吉字节内存保障实时处理，结果稳定。抗振方面，设备通过EN 60068系列振动冲击标准与2M4随机振动等级，无风扇架构降低灰尘侵入并提升平均无故障时间，A8无风扇时长达约两万四千八百小时。多机借助GPS与PTP同步消除时钟漂移，使分布测点的数据可在同一基准比对，从而在复杂电磁与机械环境中获得可信的关联测量结果。隔离通道配合差分输入可抑制现场常见工频共模干扰，使小信号测量更稳定。TRION3模块针对高速优化，降低采样时钟抖动带来的相位误差。内置主机的大内存支持边采边算，避免缓冲溢出造成丢点。环境耐久标准从侧面反映其抗振抗冲击能力，适合车载与野外。平均无故障时间在两万小时以上，意味着长期监测可靠性高。对于极微弱信号，可选用低噪声板卡并缩短引线，进一步改善信噪比，从而获得更纯

DEWETRON DEWE3-A8/A12/A8-PA电能质量分析仪适用于实验室与外场两大环境的混合信号测试。在新能源领域，它可对光伏、风电与储能变流器的功率特性及并网电能质量进行评估；在电力电子测试中，能够采集逆变器、整流器与电机的动态波形并分析谐波与效率。汽车与航空航天行业利用该设备记录振动、应变、温度以及CAN总线信号，完成部件台架试验与整车联合测试。其十六个功率相测量能力使A8-PA特别适合多相电机与复杂传动系统的功率分析。在现场故障排查中，设备可携带至变电站或工厂配电点，对电能质量扰动做长时间记录与事件定位。多机通过同步接口扩展后还能搭建大规模通道系统，满足风场、整车试验场等需要海量测点同步的测试任务。在储能与充电桩测试里，设备可记录充放电过程中的电流谐波与功率波动，评估对配电网的影响。对于科研院校，它常用于教学演示与课题研究，让学生直观观察电能质量现象与测量方法。其便携机箱配合冗余供电，使野外线路与移动试验车也能部署。由于支持CAN总线与计数器信号，它还能同步采集控制指令与转速脉冲，构建电驱系统从指令到响应的完整数据链，帮助工程师定位由控制时序引发的电能质量问题。

操作DEWETRON DEWE3-A8/A12/A8-PA电能质量分析仪时，先依据测试对象在八槽或十二槽机箱中插入对应的TRION与TRION3测量板卡，连接电压、电流及传感器引线并确认隔离通道接线正确。开机后通过十八点五英寸多点触控屏进入OXYGEN软件，新建工程并配置各通道量程、采样率与同步方式，可选TRION-SYNC-BUS、GPS、PTP或IRIG。在软件中设定需要记录的功率、谐波、闪变、不平衡与事件项，选择连续记录或阈值触发模式，数据写入可插拔固态硬盘。测试结束后在OXYGEN内回放波形、计算电能质量指标并导出报表。外场使用A8-PA时应接入冗余传感器供电以保证测量连续，多机测试需先完成同步接口互联再统一启动采集。首次使用建议先在实验室用已知信号校准通道增益与相位，确认板卡测量准确再赴现场。配置采样率时应兼顾频宽与存储，高速率适合瞬态捕捉但占用空间大。阈值触发需合理设置上下限，过严会频繁误录，过宽则漏掉轻微扰动。长时间记录前应估算硬盘容量，必要时更换更大固态硬盘。导出时优先保留原始数据以便事后复算，报表只作汇报用途。遇到同步异常，应检查GPS天线位置或PTP网络时钟，保证各

DEWETRON DEWE3-A8/A12/A8-PA电能质量分析仪采集的数据在OXYGEN软件中完成判定。软件按设定对录波回放，自动计算各通道的有功、无功与视在功率，并依据电能质量方法得出总谐波畸变率、各次谐波幅值与相位、三相不平衡度、电压暂降暂升、供电中断与闪变指标。判读时可将谐波最大值与允许限值比较，观察不平衡度是否超过正序负序比值门槛，检查暂降暂升的持续与幅值，结合事件时间戳定位扰动发生时刻。多机同步数据可在统一时间轴叠加，分辨扰动在配电系统中的传播路径。分析结论可导出为报表或原始数据文件，供电能质量工程师评估设备兼容性与电网扰动源，进而提出滤波、补偿或运行方式调整的建议。在判定谐波超标时，应区分背景谐波与偶发扰动，连续超标的测点更可能是固定源。电压暂降需结合幅值与持续时间按设备耐受曲线判断影响，频繁浅暂降同样值得关注。闪变指标可用于评估照明与电机抖动投诉是否由电能质量引起。三相不平衡分析能发现单相负荷分配不均或断相隐患。将电能质量事件与功率变化关联，可判断扰动来自负载投切还是上游电网。最终应将结论形成趋势报告，对反复出现的事件优先治理，从而提升系统供电质量与设备寿命。

DEWETRON DEWE3系列相比传统固定通道电能质量分析仪的核心优势在于模块化与可扩展性。传统设备通道类型与数量在出厂时即固定，遇到新传感器或更多测点往往需整套更换；该系列通过TRION与TRION3可更换板卡，用户可自行插拔更换测量模块，灵活适配电压、电流、振动、应变、温度与CAN等不同类型信号。其十八点五英寸触控屏与内置工控主机让配置、记录、分析、导出在单机完成，无需外接电脑。丰富同步方案包含TRION-SYNC-BUS、GPS、PTP与IRIG，配合多机扩展可构建跨测点时间一致的大系统。A8-PA的冗余传感器供电与十六相功率测量进一步扩展了多相测试能力，使一台便携设备兼具实验室台架与现场电能质量分析的双重用途。在数据处理层面，OXYGEN提供统一工程文件管理，不同批次测试可在同一界面比对，降低学习成本。相比依赖外部采集卡加笔记本的组合，一体化设计减少了线缆故障点与现场布置时间。模块化板卡还延长了设备生命周期，当某类测量需求淘汰时可只更换板卡而非整机。同步总线的存在让多台设备像一台大系统般工作，这是许多固定通道仪器难以实现的。对于既要电气又要机械量的用户，单台DEWE3即可替代

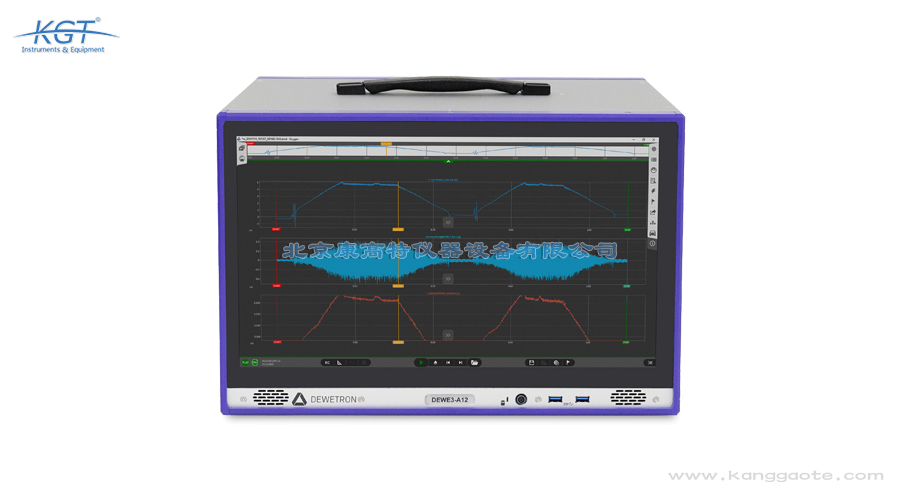

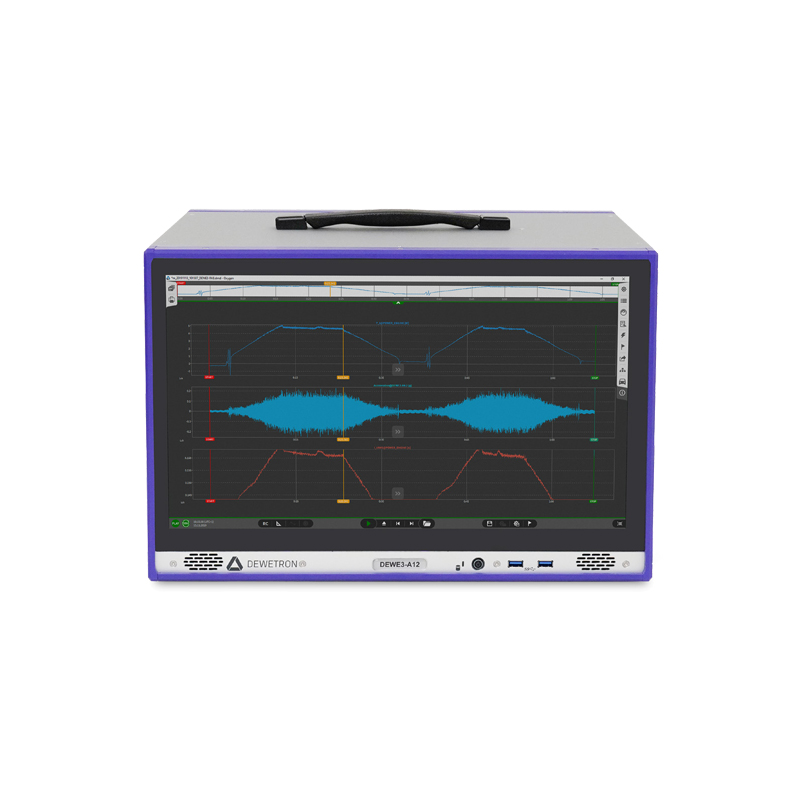

奥地利DEWETRON DEWE3-A8、A12与A8-PA是同一便携式一体化混合信号采集平台下的三款电能质量分析仪。该系列采用一体化便携机箱设计，自带十八点五英寸多点触控显示屏并内置工控主机，属于面向实验室与外场测试的便携采集设备。其中A8机型最高提供六十四路隔离高速通道，A12机型最高提供九十六路隔离高速通道，采样率覆盖每秒一百次到每秒五百万次；A8-PA机型在A8架构基础上额外集成多相功率分析能力，可完成十六个功率相的同步测量。系列设备以模块化TRION与TRION3可更换板卡为核心，用户能够依据测试对象自行更换测量模块，配合OXYGEN分析软件完成配置、记录、分析与导出的全流程。它既能开展功率、电能质量、振动、应变、温度以及CAN总线等混合信号采集，也可通过多机同步扩展通道规模，适用于新能源、电力电子、汽车与航空航天等领域的台架试验与现场故障排查。与传统单一电能质量仪器不同，该平台把电气功率测量与振动、应变、温度等机械量采集融为一体，用户在一次接线中即可同时获得电气与物理信号，便于分析电机效率、传动损耗与电能质量之间的关联。设备提供丰富通讯与高速固态硬盘存储接口，支持将结果导入
