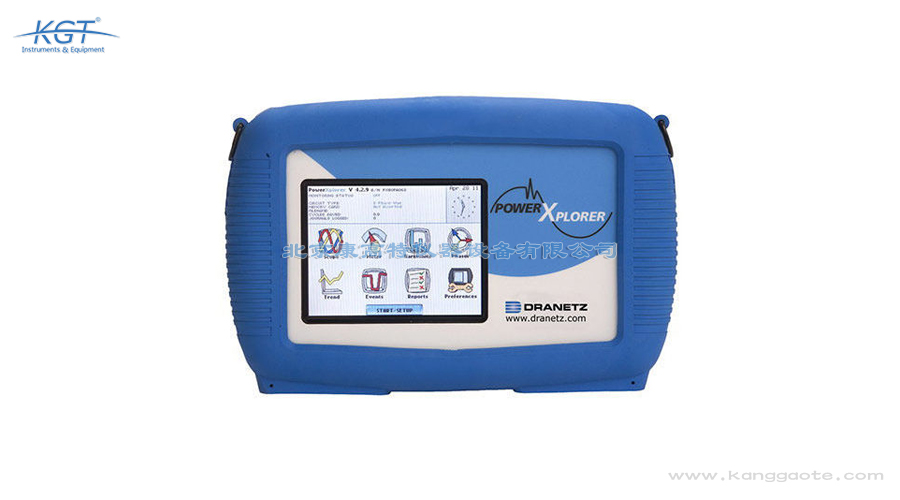

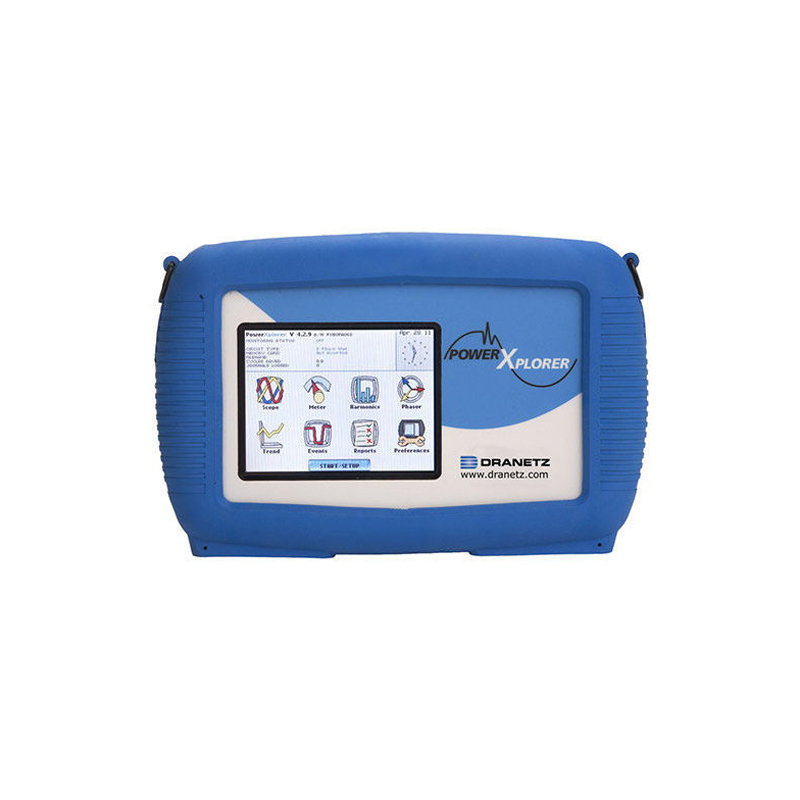

美国Dranetz PX5电能质量分析仪

判定 Dranetz PX5 测得的数据是否合格，需对照所选标准的具体限值，形成量化结论。仪器达到高级精度等级，输出的谐波与间谐波频谱覆盖第六十三次，可据总谐波畸变率判断波形质量是否超标并定位主要频次；闪烁指标给出短时与长时值，对照规范评估对用电设备的视觉与运行影响，量化舒适度风险。电压事件按特征记录下陷、涌起与中断的持续与幅值，结合故障前后波形定位原因，厘清责任边界。三相不平衡与参数帮助识别非对称负荷问题，指导负荷调整。最终通过软件汇成合规报表，与限值比对，形成明确的合格或整改结论，支撑验收、结算与争议处理，闭环质量管理。波峰因数、系数、变压器降额因数与电话干扰因数等参数，可用于评估设备与系统的兼容耐受能力，支撑更严谨的工程设计论证。对于长期挂网的关键回路，建议结合连续多日记录做趋势判定，避免以单次瞬时读数下结论，使合格性判断更稳健可信。

Dranetz PX5 是美国 Dranetz 公司推出的高性能电能质量分析仪，配备四路电压与四路电流共八个测量通道，整机轻便约两公斤并带有彩色触摸屏，属于专业级现场诊断平台，适合高要求场景。它支持交流与直流测量，可对工业配电、新能源电站、轨道交通以及精密设备供电系统开展全面的电能质量评估，覆盖面广。该仪器能够捕捉电网瞬态干扰、谐波畸变、电压波动与闪变，完成三相不平衡与电能损耗的合规监测，也适用于设备调试、电网故障排查与长期电能质量溯源。凭借内置 UPS 电池与可插拔闪存卡，PX5 既适合短时巡检，也能承担连续挂网记录任务，满足从快速抽检到深度分析的多种工作场景需求，是专业运维团队值得信赖的利器，价值突出。八通道架构包含四路电压与四路电流，可对多个回路实施同步采集，全面反映系统的运行状态，适合需要同时观测多回路的复杂场合。

使用 Dranetz PX5 时，安全接线是首要原则，必须严格执行停送电与验电制度。电压输入为四路差分结构，额定一至六百伏有效值，交直流两用，现场须确认被测回路不超出量程并正确区分电压等级，防止过压损坏设备与危及人员。电流经互感器接入，范围零点一至六千安，应选择合适的传感器并保证夹装可靠，避免开路或松动引发危险与数据失真。仪器工作温度为摄氏零至五十度、湿度百分之十至九十无冷凝，应避免结露环境以免影响电子元件与测量稳定。内置不间断电源电池由外置充电器维护，长期存放需定期充放电以保持活性，延长寿命。存储卡插拔建议在断电安全状态下进行，运输时注意彩色屏与机身的防护，确保整机约两公斤机身在搬运中的稳固与安全，保障资产完好。谐波与间谐波分析符合相关分组标准，总畸变率可按电压、电流与功率三个维度分别给出结果，便于从不同侧面评估电能质量。

使用 Dranetz PX5 时，安全接线是首要原则，必须严格执行停送电与验电制度。电压输入为四路差分结构，额定一至六百伏有效值，交直流两用，现场须确认被测回路不超出量程并正确区分电压等级，防止过压损坏设备与危及人员。电流经互感器接入，范围零点一至六千安，应选择合适的传感器并保证夹装可靠，避免开路或松动引发危险与数据失真。仪器工作温度为摄氏零至五十度、湿度百分之十至九十无冷凝，应避免结露环境以免影响电子元件与测量稳定。内置 UPS 电池由外置充电器维护，长期存放需定期充放电以保持活性，延长寿命。闪存卡插拔建议在断电安全状态下进行，运输时注意彩色屏与橡胶靴的防护，确保整机约两公斤机身在搬运中的稳固与安全，保障资产完好。谐波与间谐波分析符合相关分组标准，总畸变率可按电压、电流与功率三个维度分别给出结果，便于从不同侧面评估电能质量。

Dranetz PX5 是美国 Dranetz 公司推出的高性能电能质量分析仪，配备四路电压与四路电流共八个测量通道，整机轻便约两公斤并带有彩色触摸屏，属于专业级现场诊断平台，适合高要求场景。它支持交流与直流测量，可对工业配电、新能源电站、轨道交通以及精密设备供电系统开展全面的电能质量评估，覆盖面广。该仪器能够捕捉电网瞬态干扰、谐波畸变、电压波动与闪变，完成三相不平衡与电能损耗的合规监测，也适用于设备调试、电网故障排查与长期电能质量溯源。凭借内置不间断电源电池与可插拔存储卡，PX5 既适合短时巡检，也能承担连续挂网记录任务，满足从快速抽检到深度分析的多种工作场景需求，是专业运维团队值得信赖的利器，价值突出。八通道架构包含四路电压与四路电流，可对多个回路实施同步采集，全面反映系统的运行状态，适合需要同时观测多回路的复杂场合。

Dranetz PX5 的精度指标处于专业仪器前列，能够支撑权威级测量结论。电压差分输入精度为零点一个百分点读数加零点零五个百分点满量程，电流精度为零点一个百分点读数加互感器误差，均基于十六位模数转换器与每周期二百五十六次采样，分辨率与稳定性俱佳。高速通道以高频、十四位模数转换器实现瞬态捕捉，足以记录陡峭脉冲与高频振荡，不漏关键事件。在抗干扰方面，仪器采用差分输入抑制共模噪声，锁相环稳定同步于工频或发电机，真有效值算法消除非正弦失真影响，保证读数真实。多重触发与故障前后波形记录，使 PX5 在电磁环境复杂的工业现场、变频负荷密集区域仍能获取可信数据，减少误报与漏报，显著提升诊断质量与决策可靠性。闪烁测量给出短时与长时指标，配合不平衡与序分量分析，构成一套完整的电能质量评估画像，覆盖稳态与动态多类评价维度。

在专业电能质量监测的选型中，若关注瞬态捕捉深度与多通道同步，Dranetz PX5 明显优于基础型手持记录仪，二者能力层级不同。基础记录仪通常通道少、采样率低，难以刻画微秒级高频瞬态，容易遗漏关键扰动，导致误判；而 PX5 提供八通道同步、每周期二百五十六次采样以及一微秒级高速采集，可同时表征数千个参数，完整记录事件前后波形，证据链完整。它达到高级精度等级，兼容多项规范，适合作为合规验收的权威依据，报告更具公信力。若仅为粗略电量统计，基础设备已够用；若需故障溯源、责任界定与标准级报告，PX5 的综合能力与数据可信度更具长期价值，投资回报清晰。频率范围覆盖多种不同的工作区间，适配航空与工业特种供电环境，对于需要长期挂网的关键节点，PX5 的内置不间断电源可在外部断电时无缝续测，避免监测空窗造成的数据缺失，保障记录链条完整。

Dranetz PX5 适合对电能质量要求严格的多种行业现场，是高端诊断的常用选择。在工业配电与新能源电站，它用于评估逆变器与并网点的谐波、闪变与不平衡水平，验证接入电网的兼容性与合规性；在轨道交通与精密制造车间，可排查瞬态干扰对敏感设备的影响，预防误动与损坏，保障生产连续。由于支持交直流两种供电并内置不间断电源电池，仪器能在断电瞬间无缝切换，保障长期监测不中断，特别适合需要连续数据记录的枢纽站房与数据中心。可选的四百赫兹专用版本还能服务于航空与地面支持电源等特殊工况。配合分析软件，PX5 在设备调试、故障溯源与合规验收中均有广泛应用，覆盖从源头到末端的全链条诊断，价值显著。高速通道以高频与十四位转换实现瞬态捕捉，能够记录陡峭的脉冲与振荡信号，不遗漏关键的高频干扰事件。

Dranetz PX5 的优势集中在精度、采样深度与标准覆盖三方面，综合实力突出。它达到电能质量测量的高级别精度要求，电压电流基础精度为零点一个百分点读数加零点零五个百分点满量程，保证数据可用于正式报告与争议裁定。仪器以每周期二百五十六次采样与一微秒高速通道捕捉低中高频瞬态，类似示波器的触发能力可精确定位扰动起点与幅度，定位准确。它兼容多项监测与谐波、闪变、不平衡规范，并支持不平衡参数与闪烁测量，标准库完整。再加上彩色触摸屏、不间断电源电池与分析软件，PX5 构成一套面向专业用户的完整诊断平台，易于形成标准化工作流。事件记录包含故障前三十二次循环与故障后上万次循环，便于完整复盘扰动从发生到恢复的发展过程，准确找出异常的根源所在。在验收与审计这类需要对外出示结论的场合，完备的标准支撑使测量报告更容易获得相关方认可，缩短确认周期。

Dranetz PX5 的工作原理建立在高速采样与数字信号处理之上，能够完整捕获暂态与稳态各类特征。每个电压电流通道均按每周期二百五十六个样本采集，并由十六位模数转换器量化，高速瞬态通道更以一微秒每通道的速率配合十四位模数转换器捕捉高频扰动，足以刻画陡峭的脉冲与冲击，不遗漏关键事件。仪器通过锁相环实现标准电能质量模式或发电机跟踪，对电压电流做真有效值计算并分解谐波与间谐波，保证频率同步准确。独立的电压与电流触发以及交叉触发机制，使下陷、涌起、中断与瞬态事件得以精确捕获，并支持故障前三十二次循环与故障后上万次循环的波形记录，从而完整还原扰动全过程，为根因分析提供连续的时间序列证据，大幅提升诊断效率与准确性。每周期二百五十六次采样配合十六位转换，使基波与高频分量的量化都具备良好的分辨率与一致性，为精细分析奠定数据基础。
