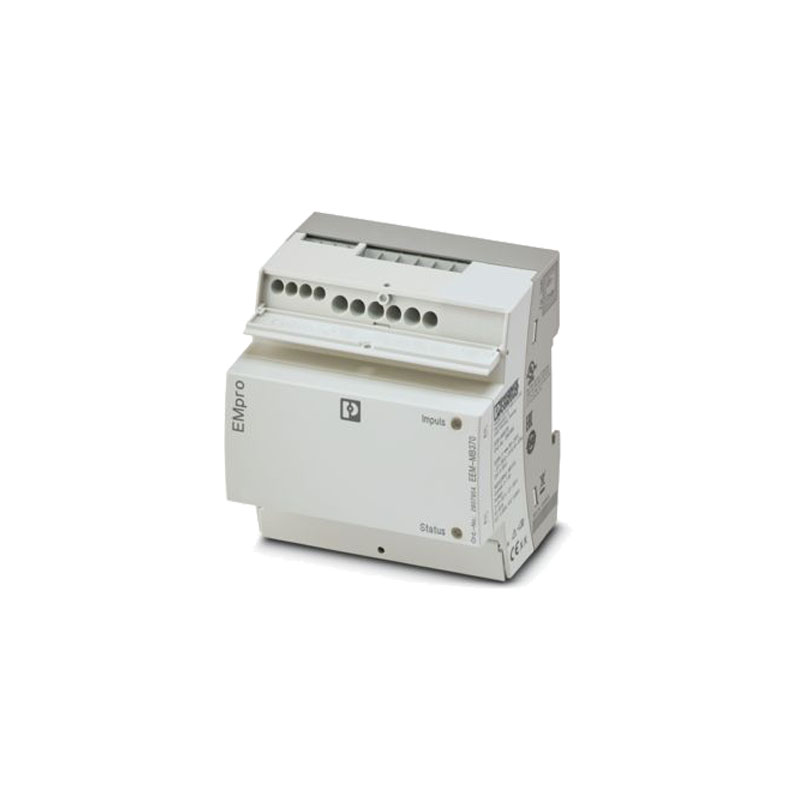

德国Phoenix Contact EEM-MB370-24DC电能质量分析仪属于EMpro系列电能质量分析仪，搭载背光2色多行LCD显示屏，DIN导轨安装。采用无缝真有效值测量，支持*63次谐波采集，电压电流测量精度0.2%。现在热卖中，如需购买，可通过客服热线联系我们!
德国Phoenix Contact EEM-MB370-24DC电能质量分析仪产品简介

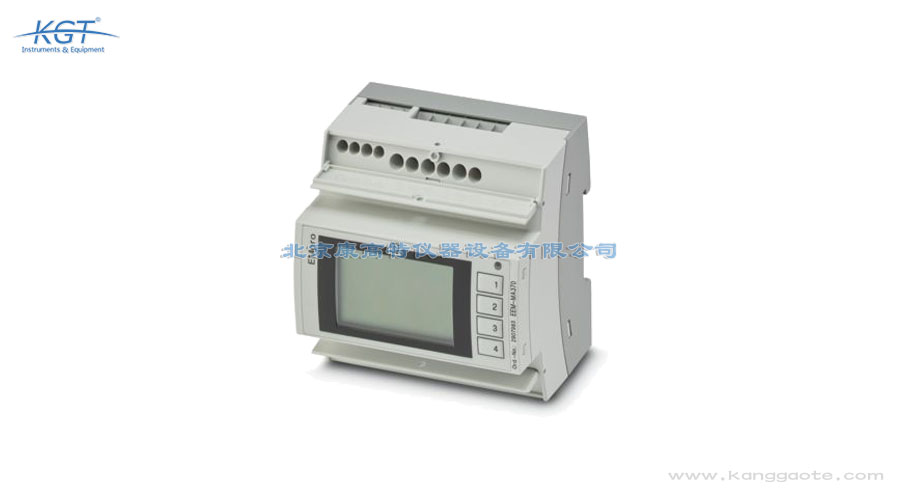

菲尼克斯EEM-MB370-24DC属于EMpro系列电能质量分析仪，搭载背光2色多行LCD显示屏，DIN导轨安装。采用无缝真有效值测量，支持*63次谐波采集，电压电流测量精度0.2%。单路RJ45网口，支持Modbus/TCP、REST协议，24V直流供电，内置Web向导快速配置，符合CRA网络弹性法案，采集能耗数据上传至上级管理系统。
产品特点
无缝真有效值测量，可测63次谐波，电压电流0.2%高精度
自带背光2色多行LCD显示屏，本地直接查看电参量
24VDC供电（18~30VDC），单RJ45网口，支持Modbus/TCP、REST
1路DI+1路DO，IP20防护，Web向导快速配置，满足CRA要求
应用场景
适合直流供电的工业机柜、自动化站点、配电回路能耗与电能质量监测。设备自带LCD屏，无需上位机即可现场查看数据，采集谐波、功率、电量信息，通过网口上传能源平台。广泛用于工业现场、成套开关柜、远程无人值守配电监测，实现用电计量、谐波监控、故障采集，助力能源审计。
| 产品属性 | 产品类型 | 电能监测设备 |
| 产品系列 | EMpro | |
| 数目（以太网端口） | 1 | |
| 特殊性质 | 产品正在筹备中，以确保其符合《网络弹性法案》(CRA)的相关规定 | |
| 显示器 | ||
| 显示方式 | LCD液晶显示器，背光，2色，多行 | |
| 电气特性 | 额定条件下的最大功耗 | 10 VA |
| 主电源类型 | 3相（3或4线制），双相（2线制）与单相（单线制） | |
| 电气隔离 | ||
| 测试电压 | 4 kV AC (50 Hz, 60 s) | |
| 污染等级 | 2 | |
| 绝缘 | 强化绝缘 | |
| 电气隔离 壳体相对于所有电位 IEC 61010-1 | ||
| 标准/规程 | IEC 61010-1 | |
| 过电压类别 | III (300 V AC) | |
| II (600 V AC) | ||
| 绝缘 | 强化绝缘 | |
| 电气隔离 电源电压 | ||
| 绝缘 | 功能性绝缘 | |
| 电气隔离 电压测量输入端相对于其他所有电位 IEC 61010-2-030 | ||
| 标准/规程 | IEC 61010-2-030 | |
| 测量类型 | III (300 V AC) | |
| II (600 V AC) | ||
| 绝缘 | 强化绝缘 | |
| 电气隔离 电流测量输入端相对于其他所有电位 | ||
| 绝缘 | 功能性绝缘 | |
| 电气隔离 数字I/O | ||
| 绝缘 | 功能性绝缘 | |
| 电气隔离 通信接口 | ||
| 绝缘 | 功能性绝缘 | |
| 电源 | ||
| 电源电压 | 24 V DC ±25% | |
| 电源电压范围 | 18 V DC ... 30 V DC | |
| 功耗 | < 4 W | |
| 输入数据 | 测量数据采集 | |
| 测量原理 | 真均方根值测量（无缝） | |
| 频率测量范围（基础组件） | 45 Hz ... 65 Hz | |
| 测量值 | 交流电正弦 (50 Hz/60 Hz) | |
| 扫描频率 | 12,8 kHz (50 Hz) / 15,4 kHz (60 Hz) | |
| 时间段数量 | 10（50 Hz时的真均方根值） | |
| 12（60 Hz时的真均方根值） | ||
| 谐波电流获取 | 直至第63个谐波 | |
| 测量: 电压 | ||
| 输入名称 | 电压测量输入V1，V2，V3 | |
| 输入电压范围 直接 | 18 V AC ... 690 V AC (相/相) | |
| 11 V AC ... 400 V AC (相/中性导线) | ||
| 输入电压范围 通过外部电流互感器 | 60 V AC ... 2000000 V AC (初级) | |
| 60 V AC ... 400 V AC (次级) | ||
| 电涌功率 | 760 V AC (相/相) | |
| 精度 | 0.20% | |
| 功耗 | < 0.5 VA | |
| 测量: 电流 | ||
| 输入名称 | 电流测量I1, I2, I3 | |
| 输入电流 | 1 A (次级) | |
| 5 A (次级) | ||
| 测量范围 | 1 A ... 20000 A (初级) | |
| 过载量 | 6 A (I最大) | |
| 测量范围额定值的响应阈值 | 10 mA (1 A) | |
| 50 mA (5 A) | ||
| 精度 | 0.20% | |
| 电流过载 | 50 A，1秒 | |
| 20 A（4 x IN，连续） | ||
| 功耗 | < 0.5 VA | |
| 测量: 电源 | ||
| 精度 | 0.50% | |
| 有功能量（IEC 62053-22） | 0.5S级 | |
| 无功功率（IEC 62053-23） | 级 2 | |
| ANSI C12.20 | 0.5S级 | |
| 数字量 | ||
| 输入说明 | 数字输入符合IEC/EN 61131-2（类型3） | |
| 号码 | 1 | |
| 电压输入信号 | 24 V DC | |
| 0 V DC ... 30 V DC | ||
| 电流输入信号 | 2 mA ... 15 mA | |
| 保护 | 250 mA (快速熔断) | |
| 保护电路 | 防止错接直流电连接（最大30 V） | |
| 输出数据 | 数字量 | |
| 输出说明 | 数字输出符合IEC/EN 61131-2（类型3） | |
| 号码 | 1 | |
| 电流输出信号 | ≤ 100 mA | |
| 电压输出信号 | 24 V DC | |
| 保护 | 250 mA (快速熔断) | |
| 保护电路 | 防止错接直流电连接（最大30 V） | |
| 连接数据 | 电流，电压，电源 | |
| 连接方式 | 螺钉连接 | |
| 剥线长度 | 8 mm | |
| 螺纹 | M3 | |
| 刚性导线横截面 | 0.2 mm² ... 6 mm² | |
| 柔性导线横截面 | 0.2 mm² ... 4 mm² | |
| 可连接导线横截面 AWG | 24 ... 10 | |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm | |
| 数字I/O / 通信 | ||
| 连接方式 | 螺钉连接 | |
| 剥线长度 | 7 mm | |
| 螺纹 | M3 | |
| 刚性导线横截面 | 0.14 mm² ... 2.5 mm² | |
| 柔性导线横截面 | 0.14 mm² ... 1.5 mm² | |
| 可连接导线横截面 AWG | 26 ... 14 | |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm | |
| 接口 | 数据: 网络接口 | |
| 通信传输协议 | Modbus/TCP | |
| REST | ||
| 连接方式 | RJ45 | |
| 传输速度 | 10 Mbps | |
| 100 Mbps | ||
| 尺寸 | 产品尺寸 | |
| 宽度 | 90 mm | |
| 高度 | 90 mm | |
| 深度 | 71.7 mm | |
| 水平针距 | 5 HP | |
| 材料规格 | 颜色 | 灰色 (RAL 7042) |
| 环境和真实条件 | 环境条件 | |
| 保护等级 | IP20 (外壳) | |
| 环境温度（运行） | -25 °C ... 70 °C | |
| 环境温度（存放/运输） | -30 °C ... 80 °C | |
| 海拔 | ≤ 2000 m | |
| 允许的最大相对湿度（运行） | ≤ 95 % (无冷凝) | |
| 安装 | 安装类型 | DIN导轨安装 |
| 安装位置 | 水平DIN导轨 | |
