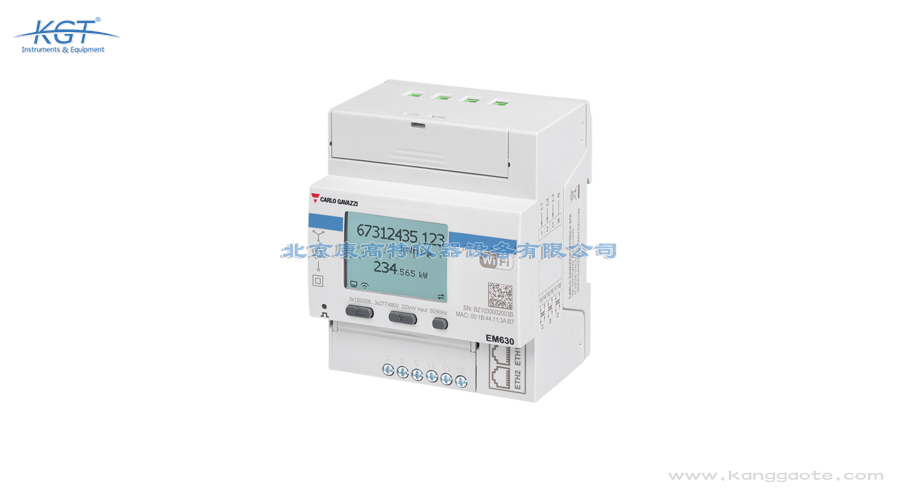

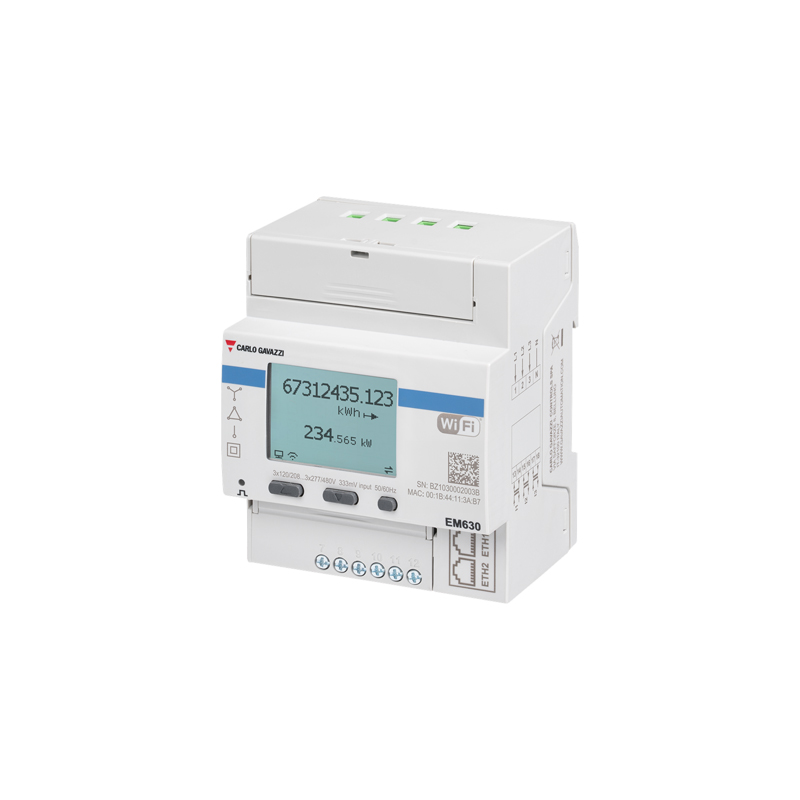

意大利Carlo Gavazzi EM630电能质量分析仪

配置 EM630 通信与数据记录可先在现场用 Wi-Fi 点对点直连手机或电脑进入调试界面，通过三步按键的人机接口完成基础设置，再切换到局域网模式固定接入。以太网或 Wi-Fi 启用后，选择 Modbus TCP/IP 或 HTTPS REST API 其中一种上送方式，并填写网关地址；如需扩展，可插入专利滑动模块增加 Modbus RTU、M-Bus 或数字输入输出。W 版本应开启实时时钟并配置 NTP 服务器，使记录带准确时间戳。数据记录方面，EM630 可保存当年与去年、当月与上月的双向有功电能，以及当日与昨日的统计，用户据此做能耗同比环比。配置完成后建议用官方免费软件在电脑端核对参数，并用网关汇聚转发至多台设备，提升调试效率，避免逐台登录造成的配置不一致问题。建议将网络时间源指向同一服务器，确保多台设备时间一致便于横向对比，事件排序才不会因时钟漂移而出现前后错位。时钟一致是后续事件关联分析可信的前提条件。

EM630 的 W 版本具备 MID 法定计量认证与双向电能计量能力，这是其在计费场景中的核心优势。MID 认证依据 EN50470-3 标准，使表计可用于法定电能计量与费用结算，计量分辨率达零点零零一千瓦时，可信度高。双向计量指仪器同时记录吸收与发出的有功电能，对带有光伏或储能的回路尤为重要，能清晰区分用户从电网取用与向电网回馈的电量，避免结算误差。配合四费率、分相电能计量，EM630 可按不同时段统计能耗成本。需要强调的是，MID 计量仅支持三相四线与三相三线配置，选型号时应确认所需系统类型。该能力让 EM630 既服务能效分析，也胜任需要合规计费的用户侧关口计量，在自发自用余电上网模式中尤为关键。在自发自用余电上网模式下，双向计量能准确划分购电与售电的清晰边界，避免电费结算时因方向混淆产生争议与返工。方向清晰可避免后续对账时反复澄清。

Carlo Gavazzi EM630 是一款面向低压配电系统的网络型电能质量分析仪。该仪器由意大利 Carlo Gavazzi 公司设计，可配接五安电流互感器或三百三十三毫伏电流传感器，适用于线电压最高四百八十伏的三相两相及单相电气系统。EM630 能够测量系统级与分相的电压电流有功无功与视在功率功率因数及频率，并完成谐波畸变需量以及双向电能计量。设备通过以太网与 Wi-Fi 实现 Modbus TCP/IP 与 HTTPS REST API 通信，部分版本具备 MID 法定计量认证，并支持网络时间同步与数据记录。它常安装于低压开关柜内，用于能耗监测设备健康预判与现场能效管理。作为数字化配电的测量终端，EM630 既能服务单台设备诊断，也能汇总为全厂用能画像，是工业与建筑配电改造中常见的网络分析仪。在工厂配电数字化中，EM630 常被作为边缘测量节点汇入能源管理平台统一调度，把分散的回路参数聚合成全厂用能画像。这种边缘节点定位使测量与后台分析衔接更顺畅。

在 Carlo Gavazzi 产品序列中，EM630 属于面板或柜内安装的网络分析仪，选型时应与导轨式紧凑表计区分。EM630 强调通信与扩展能力，提供以太网、Wi-Fi、REST API 以及滑动扩展模块，适合需要把数据接入管理系统、做设备级监测与故障预判的场合，线电压覆盖至四百八十伏。若需求仅为二级计量计费且空间受限、要求 DIN 导轨安装，则同品牌的 EM24 类导轨表计更契合。EM630 的电流接入依赖外接五安互感器或三百三十三毫伏传感器，一次侧最大十千安，适合中大功率回路；而当回路电流不大且希望直连省去互感器时，直连型表计更简便。两者按通信深度与安装形态互补，应按项目对组网规模、计量精度与安装方式的侧重来决定最终型号。与单纯显示型表计相比，EM630 的开放接口更利于构建统一的能效数据集，并支持把数据推送到既有监控系统做联动分析。统一数据集也便于跨厂区横向对标与标杆管理。

EM630 适合安装于各类低压开关柜内开展电能消耗与主要电气参数监测。它适配所有二次侧五安输出的电流互感器，配合开口式互感器也可用于改造项目，系统额定电流最高可达十千安。在单台关键设备监测中，EM630 可采集全部关键电气参数，提前识别设备潜在故障，并将能耗与设备运行时长关联，用于制定维护计划、规避非计划停机。数字输入端子还能实现部分计量表清零，监控设备每一个工作周期。依托 Wi-Fi 点对点直连手机电脑调试、局域网模式固定现场两种工作方式，该仪器既适合工厂车间、商业楼宇的能效管理，也适合分布式光伏与充电桩等需要远程运维的配电节点。对于需要分回路考核的用能单位，它还可按部门分别计量并生成对比报表。对冷水机组等大型设备，分相监测能提前暴露单相过载与启动冲击带来的隐患，为预防性维护提供量化依据与趋势预警。

EM630 通过连续采样电压电流并完成真有效值计算来实现电能质量监测。仪器对电压电流做连续采样，刷新 Modbus TCP/IP 通信最快达一百毫秒，使上位系统能近实时获取各电气参数。通信方面，EM630 同时具备以太网端口与 Wi-Fi，可经 Modbus TCP/IP 或 HTTPS REST API 把数据推送到网关与云平台，W 版本还内置实时时钟并支持 NTP 网络时间同步，保证记录时间戳准确。借助专利滑动扩展模块，用户可选配数字输入数字输出、Modbus RTU 或 M-Bus 接口，E2 版本更提供双以太网口内置交换机，无需外接交换机即可菊花链级联多台设备。这种灵活组网让 EM630 既能独立运行，也能融入既有 SCADA 与能效管理系统，实现从测量到决策的数据闭环与远程运维。调试阶段可用手机直连完成初次配置，大幅缩短柜内作业的停留时间与安全风险，现场人员无需携带笔记本电脑即可设参。现场设参因此变得轻松，降低了人员技能门槛与出错概率。

EM630 符合多项国际计量与通信标准。在电能计量精度方面，有功电能达到零点五级且依据 EN IEC 62053-22，无功电能为二级依据 EN IEC 62053-23，MID 版本的有功表计满足 EN50470-3 的 B 级要求。通信协议上，EM630 支持 Modbus TCP/IP 与 HTTPS REST API，并兼容 SunSpec 协议，便于接入光伏逆变器与能源管理系统。安全方面通过 cULus 认证即 UL61010，工作温度可达摄氏七十度、海拔三千米，适应严苛工业环境。测量基于真有效值算法，适配畸变波形，频率覆盖四十五至六十五赫兹，电压电流分辨率分别达零点一伏与零点零零一安，THD 分辨率零点零一百分比。整体满足低压配电监测的通用标准要求，也便于通过国际项目的合规审查。SunSpec 兼容特性使 EM630 易于与主流逆变器通信，简化光伏监控系统集成，也方便把发电侧与用电侧数据放在同一视图核对。该兼容能力减少了专门网关的开发量，加快系统上线节奏，也让运维人员在同一界面掌握发电与用电两侧状态，提升整体可见性。

EM630 在常见量程内具备优良的测量精度与抗干扰表现。采用真有效值测量适配畸变波形，频率范围四十五至六十五赫兹。以五安互感器版本为例，在零点零五倍至最大额定电流区间电流精度为读数的正负百分之零点三，零点零一倍至零点零五倍为百分之零点六；有功与视在功率在功率因数为一时零点零五倍至最大为百分之零点五，感性容性区间相应为百分之零点六。有功电能为零点五级、无功为二级。电压电流分辨率分别零点一伏与零点零零一安，THD 分辨率零点零一百分比。设备支持连续采样、对谐波畸变敏感，且可借 Modbus 百毫秒刷新快速反映波动，配合 MID 认证使其在计费与诊断场景都保持可靠可信的测量结果，即便在变频器密集的工业现场也能稳定工作。在变频器密集车间，持续采样能揭示被平均值掩盖的瞬态电流冲击过程，帮助工程师辨别是负载特性还是电网侧引入的扰动。

安装 EM630 应首先确认供电与测量回路匹配。该仪器为自供电设计，取电自测量电压回路，功耗仅三瓦或五点五伏安，频率五十或六十赫兹，接线前须核实系统线电压不超四百八十伏、相中性不超二百七十七伏。电压直接接入，电流则接五安互感器或三百三十三毫伏传感器，CT 变比上限两千、一次侧最大十千安，最小测量电流零点零五安、启动电流仅五毫安，短时过载五百毫秒可达一百二十安，接线务必牢固防松脱。扩展模块的数字输入输出端子应接低压信号，避免引入强电。设备通过 cULus 认证，安装仍须遵守配电柜停电操作规程，确认无电压后再作业，并确保柜体接地良好，以保障调试人员与设备安全，杜绝误触碰带电导体。端子排接线完成后应做拉力检查，防止振动环境下接触电阻升高引发发热，必要时可补涂导电膏以改善长期接触可靠性。

判定 EM630 采集数据是否异常，应先建立能耗与电能质量的基线再比对实时值。借助双向电能与四费率统计，可观察各时段用电曲线是否出现非计划尖峰，若某班次能耗突增而产量未变，往往提示设备空转或泄漏。电气参数方面，查看电压电流是否越限、功率因数是否过低、频率是否偏离标称，谐波畸变率持续偏高则预示非线性负载过量。需量即最大平均功率可用于评估容量是否充裕，避免误报增容。EM630 的连续采样能捕捉暂态，结合事件记录定位异常发生时刻。若发现电能反向送出异常增多或分相电流严重不平衡，应核查接线与负载分配。最终以阈值报警与历史趋势叠加方式，形成是否异常的明确结论并指导下一步维护，必要时安排专业电气人员现场复核。异常工单宜附带趋势曲线截图，帮助运维人员快速定位故障回路与发生时段，从而缩短排查时间并降低对生产的影响。
