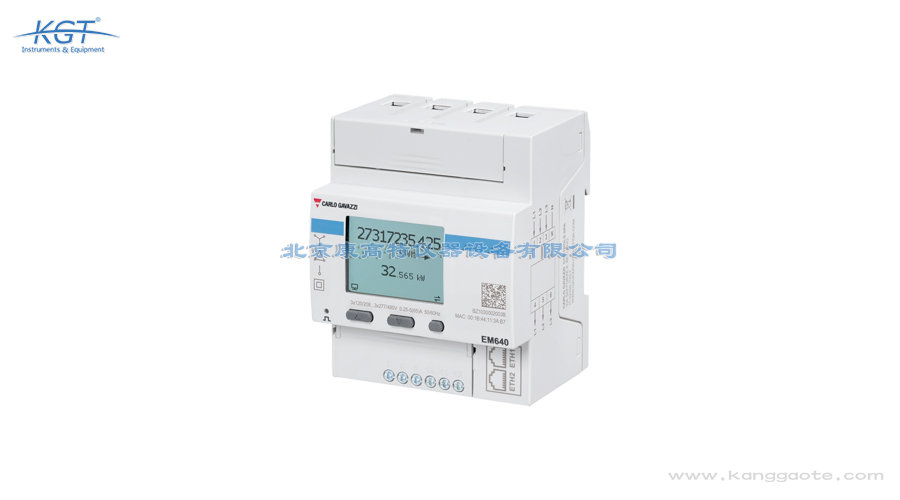

意大利arlo Gavazzi EM640电能质量分析仪

意大利Carlo Gavazzi EM640是一款直连式电能质量分析仪，主要面向低压配电系统的电参量监测、能耗计量与谐波诊断。它可直接接入线电压最高四百八十伏、电流最高六十五安的回路，覆盖单相、三相三线及四线等多种电气系统，无需外加电流互感器。装置实时测量线线电压、线中电压、电流、有功无功视在功率、功率因数和频率，并以零点零零一千瓦时的分辨率累计有功电能，使细微能耗变化也能被捕捉。凭借百毫秒的刷新速度，EM640能够把各路电压电流连续采样结果作为控制系统的数据源，也适合用于单台设备健康诊断、光伏储能防反送电管控以及分表计量的运行周期统计。其紧凑的四模数位DIN导轨机身让它在拥挤的低压柜中也能快速部署，是兼顾电能质量与能耗的在线监测单元。在老旧配电改造中，用紧凑的直连仪表替换分体式互感器方案，可显著降低施工量与停电时间。它让用电方首次拥有细到单机的能耗视图，为精益管理提供数据抓手。细粒度能耗视图有力支撑精益生产与内部成本的精细化分摊。

安装意大利Carlo Gavazzi EM640须采用DIN导轨方式，占据四个模数位，接线端子允许二点五至十六平方毫米导线、扭矩不超二点五牛米，过力矩会损伤端子导致接触不良。电压为直连接入，相中额定一百二十至二百七十七伏、线线二百零八至四百八十伏，持续过压不得超一点一五倍额定电压，频率五十或六十赫兹，接错电压等级会烧毁输入。电流直连额定五安、最小零点二五安、最大六十五安、启动电流仅二十毫安，短时过载十毫秒可达一千九百五十安，输入功耗低于三点四伏安，须选配合适线径。设备二类双重绝缘、过电压类别三类，仅限户内受控环境，工作温度最高七十摄氏度、海拔最高三千米。接线须由合格人员操作，确保辅助电源取自测量回路自供电、避免超规格施加外部电压引发触电或仪表损坏。建议按端子扭矩要求使用扭力螺丝刀紧固，防止因接触电阻发热引发读数漂移甚至火灾隐患。正确选型线径可降低接点发热，延长端子与导线的有效使用寿命。规范紧固减少接触故障隐患，保障长期测量的可靠性。

意大利Carlo Gavazzi EM640适合安装在额定电流不超过六十五安的低压开关柜内，用于监测电能消耗、主要电气参数以及谐波畸变。在单台设备监测中，它能采集全部关键电参量并早期识别异常，把能耗与运行时长关联以制定维护计划、预防故障停机。其百毫秒刷新与高分辨率通信变量使之可作控制系统的数据源，例如用于光伏储能系统实时判断功率方向、防止向电网反送电造成计量纠纷。借助数字输入还能方便地分表清零，统计设备每个工作周期的电量，支撑按台班核算成本。由于采用DIN导轨安装且仅四模数位宽，它非常适合空间受限的配电盘、工商业楼宇以及需要远程组网的现场能源管理节点，在不打扰原有布线的情况下补足智能化监测能力。把单台大型电机或空调机组的用电画像单独成表，可发现空载损耗与启停冲击，为节能改造指明方向。分表计量使内部核算更公平，避免大锅饭式分摊掩盖高耗设备。单机核算让高耗设备无所遁形，便于定位整改的重点对象。

意大利Carlo Gavazzi EM640在计量与安全方面符合多项国际规范。有功电能满足EN IEC 62053-21一级精度，MID版本同时满足EN 50470-3 B级双向计量认证，可用于贸易结算场合；无功电能依据EN IEC 62053-23达到二级。安全方面取得cULus认证即UL 61010，防护类别为二类双重绝缘，过电压类别三类、额定冲击电压四千伏，污染等级二，前面板防护IP51、接线端子IP20，适合户内受控电气环境。通信上兼容Modbus TCP/IP、HTTPS REST API与SunSpec协议，便于融入光伏与工业网络并对接上位机。这些标准与认证确保EM640在低压配电环境中既能提供合规计量数据，又具备可靠的安全隔离与电磁兼容表现，使其在出口设备与并网项目中也能被监管与业主接受。在海外项目或出口设备中，具备国际认证与多协议接口的仪表更容易通过验收与并网审查。多协议兼容降低了与既有监控系统集成时的开发工作量与风险。多协议兼容降低集成难度，加快系统整体上线的节奏。

意大利Carlo Gavazzi EM640判定电能质量数据是否异常，通常把实测电压、电流、功率、频率与谐波同配电系统设计限值或供用电合同相比较，超出容差即视为越限。设备以百毫秒刷新输出各相参数，运维人员可据此识别电压偏差、三相不平衡与谐波畸变是否越限，并定位异常设备。W版本记录的当年当月当日电能数据配合需量计算，可分析负荷趋势、制定分时维护计划，并借助数字输入分表清零统计单台设备每个周期耗电，实现按台班核算。在光伏储能场景，实时功率方向信息用于防止向电网反送电，保障并网安全。所有数据经Modbus或HTTPS API上送监控系统，结合SunSpec协议形成可视化报表，为节能改造、设备诊断与合规运行提供量化依据与历史追溯。在需量电价地区，依据最大需量优化生产排程，往往比单纯更换设备更能直接降低电费支出。需量控制结合预警可避免容量电费被偶然的尖峰负荷拉高。需量预警抑制容量电费，直接改善企业的用电经济性。

意大利Carlo Gavazzi EM640相比传统机械式电表具备显著的数字化与通信优势。它不仅能累计电能，还可实时给出功率、功率因数、频率与谐波等完整电能质量画像，刷新快至百毫秒，使隐性扰动无所遁形。双以太网口内置交换机，E2版本无需外接交换机即可菊花链级联，大幅简化多表布线并降低故障点。Wi-Fi让手机电脑直连完成配置诊断，也可接入局域网固定组网，运维不再依赖现场读盘。设备兼容SunSpec协议，便于光伏储能系统对接，并通过cULus即UL 61010认证，安全隔离满足二类双重绝缘。其有功电能达EN IEC 62053-21一级、MID EN 50470-3 B级，无功电能二级，分辨率高达零点零零一千瓦时，远超机械表读数粗、无通信、难诊断的局限，是智能化配电与能效管理的理想升级选择。面对分布式电源接入带来的反向潮流，具备方向识别的仪表比传统单向表更能反映真实功率流向。反向功率的准确计量直接关系到补贴结算金额的准确性与合规性。方向识别反映真实的源荷功率流向，避免误判电能状态。

意大利Carlo Gavazzi EM640的测量精度按读数百分比给出，电流在最小至参考电流区间为±1.0%、参考至最大为±0.5%，线电压与相电压在额定负二十至正十五百分比范围内为±0.5%，满足低压回路的精细化计量。有功与视在功率在功率因数为一时为±1.5%、在零点五感性至零点八容性范围内为±1.0%，覆盖了大多数实际负荷工况。电能分辨率达零点零零一千瓦时、电流零点零零一安、电压零点一伏，显示位数为八位整数加三位小数，细微变化皆可辨。谐波方面，设备对各路电压电流连续采样，可评估电流电压畸变程度并识别非线性负荷影响，配合百毫秒高频刷新与高分辨率通信变量，为控制系统与能效分析提供准确且及时的电能质量数据，支撑滤波与无功补偿方案的制定。将谐波数据接入能效平台后，可对比治理前后曲线，客观评估滤波装置的投入回报。历史谐波曲线是评估滤波装置治理效果的客观而可复核的标尺。谐波曲线量化治理收益，支撑滤波改造的投资决策。

意大利Carlo Gavazzi EM640本地操作仅由三个机械按键配合背光显示屏完成，菜单简洁直观，可现场切换查看各相与系统参数，无需专业知识即可读取关键电参量。通信配置方面，设备提供以太网端口和Wi-Fi，用户可用手机或电脑直连进入配置页面，设定Modbus TCP/IP从站参数或HTTPS REST API访问方式，并把测量变量映射到控制系统寄存器。E2版本双以太网口内置交换机，用一根网线即可把多台仪表菊花链级联，省去外接交换机并减少故障点。通过专利滑动扩展模块还可选配数字输入输出、Modbus RTU或M-Bus接口以适配既有系统。W版本在配置时开启RTC并经NTP服务器对时，保证电能记录带准确时间标签，便于后续按日按月统计、远程读取以及与能源管理平台自动同步。借助无线网络，调试人员可在安全距离外读取参数，减少触电风险并提升现场配置效率。远程诊断减少了往返现场的次数，明显缩短故障定位所需的平均时间。远程读取提升运维响应速度，减少现场等待与停机时间。

选择Carlo Gavazzi EM640时应先看是否需要双向计量与合规认证。W版本具备Wi-Fi连接、RTC实时时钟与NTP对时，并拥有双向MID认证电表，分辨率同样为零点零零一千瓦时，还能记录当年上月当月上日与当日上日的电能数据，适合涉及结算与防反送电的场合。非MID型号则面向普通监测，频率支持五十或六十赫兹，电压范围更宽，适合厂内诊断而非贸易结算。两者均直连四百八十伏线电压、六十五安电流，都提供以太网、Modbus TCP/IP与HTTPS API，并可通过专利滑动模块扩展数字输入输出、Modbus RTU或M-Bus。若只做厂内设备诊断与能耗趋势分析，非MID版已足够且更经济；若用于光伏上网管控、租赁计量或需对接结算系统，应选W版本以获得双向认证与历史电能记录。在并网发电场景，双向计量能分别记录购电与售电，是结算与补贴申报的基础数据来源。对储能系统而言，方向识别帮助判断是否处于放电或充电运行状态。双向计量契合分布式发电上网与购电并存的结算现实需求。

意大利Carlo Gavazzi EM640采用直连取样方式，电压与电流直接接入测量端子而无需外接互感器，由内部高速采样电路对每一路信号连续采集并计算真有效值。设备对采样值做运算得出电压、电流、功率、功率因数与频率等系统及分相参数，并按需量算法计算电流与功率的平均值，用于负荷趋势与最大需量评估。谐波分量由内置分析得出，可反映非线性负荷引起的电流电压畸变程度，帮助识别变频器与开关电源等干扰源。测量结果经百毫秒刷新后，既可在背光屏上本地显示，也可通过以太网或Wi-Fi以Modbus TCP/IP与HTTPS REST API对外发布，便于接入监控系统。W版本还内置实时时钟并经NTP对时，把当年当月当日的电能数据记录于存储中，实现带时间标签的能耗与电能质量连续监测和历史对比。对于含大量整流与逆变设备的回路，真有效值与高频采样能更真实反映电流波形，避免平均值法低估发热。在谐波敏感环境，及时读数有助于判断是否为变频器引起的背景畸变。真有效值更贴近设备实际发热与损耗，反映真实用电状况。
