美国Dranetz HDPQ Xplorer 400 Plus电能质量分析仪

在挑选电能质量分析仪时，应重点关注频率适用范围、通道数量、暂态分辨率与标准符合性。Dranetz HDPQ Xplorer 400 Plus 的八通道配置可同时监测四路电压与四路电流，满足三相四线加中性线的完整接线。其每周期五百一十二点、十六位采样与一微秒高速暂态模式，远胜于仅做基础电量记录的仪表，适合对瞬态敏感的研究与取证。标准方面，它满足 IEC 61000-4-30 A 类第三版、IEC 61000-4-7、IEEE 1159、IEEE 519 与 IEEE 1459 等，合规覆盖全面。若应用涉及航空舰船等中频电源，支持四百赫兹监测是本机相对于多数仅工频仪表的决定性优势。用户在选型时还应确认时钟授时方式，本机支持网络与卫星授时，便于多机同步与长期趋势对齐。对于需要在苛刻电磁环境中长期值守的站点，还应评估工作温度与防护适配，本机零点至五十摄氏度的工作范围可覆盖多数室内配电环境。对于跨季节或跨班次的长期监测，还应关注数据导出与归档的便捷性，本机多种接口已兼顾此需求。

Dranetz HDPQ Xplorer 400 Plus 在五十、六十赫兹系统中满足多项国际主流标准。电能质量方面符合 IEC 61000-4-30 A 类第三版与 IEEE 1159，谐波测量依据 IEC 61000-4-7 第一类，电压闪变依据 IEC 61000-4-15，功率评估依据 IEEE 1459，谐波畸变限值参考 IEEE 519。合规与测试层面还支持 EN 50160 标准，可用于公共配电网的供电质量统计。上述标准共同覆盖了电压幅值、频率、谐波、间谐波、闪变、不平衡与暂态等全部关键指标，使测量结果具备跨实验室与跨地区的可比性。对于航空舰船等中频应用，仪器在三百八十至四百二十赫兹区间仍保持±零点一赫兹的频率精度，确保中频工况下的测量同样可信。用户在出具验收或审计报告时，可逐项引用对应标准条款以增强权威性。由于全部参数均按标准定义的算法计算，不同批次或不同地点的测量结果能够保持一致，有利于建立长期的电能质量基线。在涉及供用电纠纷或并网验收时，标准一致的数据更容易被各方认可与采信。

Dranetz HDPQ Xplorer 400 Plus 的电压测量在四十至一千伏真有效值区间读数误差为±百分之零点一，低于四十伏时仍为±零点一读数加±百分之零点零五满量程，暂态高速模式下峰值量程读数误差±百分之十。电流测量经配套电流探头后读数误差±百分之零点一、满量程误差±百分之零点零五，精度表现处于便携仪表前列。频率测量在工频区间±零点零一赫兹、中频区间±零点一赫兹，足以分辨细微频率偏移。每通道每周期五百一十二点、十六位分辨率的采集，加上自适应高速采样，使其能还原非正弦与瞬态波形，抑制混叠并提升抗干扰能力。配合多种判据的暂态分析，即便在复杂电磁环境中也能准确捕捉微秒级扰动，为故障定位提供高置信度数据。对于变频驱动与开关电源密集的配电系统，这种高分辨率采样带来的波形保真，是准确评估谐波与畸变责任的前提。

Dranetz HDPQ Xplorer 400 Plus 主要面向航空、舰船等四百赫兹中频电源监测场景，也可用于传统五十、六十赫兹工频工况。在飞机地面保障、舰船电力系统与航空试验台中，它能验证中频供电的电压频率稳定度与谐波水平。工业现场方面，仪器适合电能质量普查、电压电流暂态研究、故障录波、涌流测试、电机试验以及谐波与波形畸变分析。需量、电量与负荷研究同样在其能力范围内，可支撑用能审计与容量规划。借助远程查看功能，用户可在关闭机柜形成安全工作环境后，于异地读取数据与修改设置，非常适合带电或不便近距离操作的场合。对于既含中频设备又含工频负荷的混合供电系统，一台仪器即可覆盖全部监测需求。在新能源并网与重要敏感负荷保护日益受重视的今天，这种高精度全事件记录能力对事故溯源格外有价值。在定期预防性维护中，它也能建立电能质量趋势档案，提前发现劣化征兆。

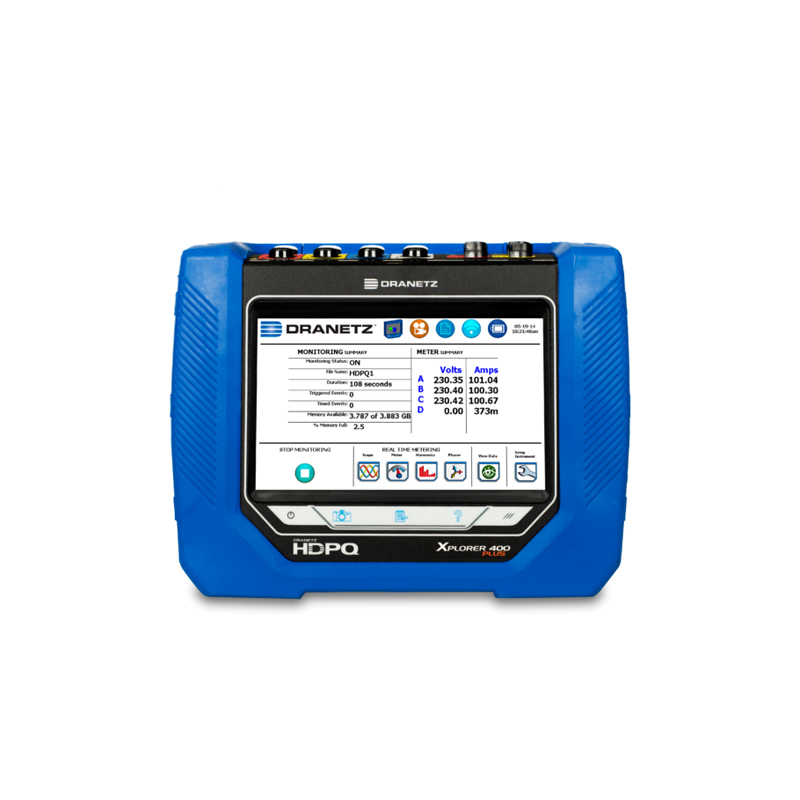

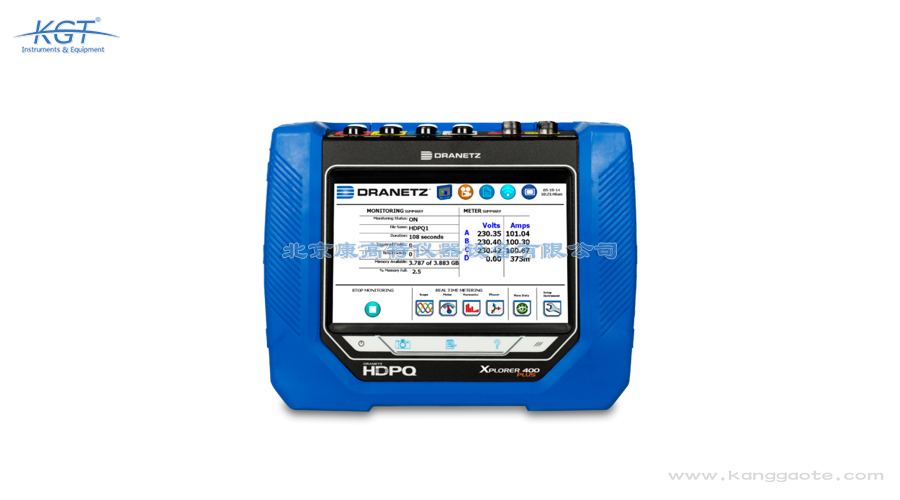

Dranetz HDPQ Xplorer 400 Plus 是美国 Dranetz 推出的便携式电能质量分析仪，最大特点是同时兼容四百赫兹中频电源与五十、六十赫兹工频监测，专为航空、舰船等需要中频供电检测的领域设计。整机配备四路电压与四路电流共八个测量通道，能够对电能质量、需量与电量进行同步监测。它具备一微秒级高速暂态采集能力，可捕捉电压电流中的瞬态扰动，并依据 IEC 61000-4-30 A 类第三版、IEEE 1159、IEEE 519 等主流规范给出合规测量。借助智能分析模块，仪器可自动输出电压骤降方向、电容器投切暂态识别与电机分析等结论。除中频应用外，它同样适用于传统工频下的电能质量普查、故障录波、涌流测试与谐波分析，是兼顾航空舰船与工业现场的通用型高端检测设备。通过七英寸触控屏与远程连接，现场人员既能就地查看仪表盘视图，也能在安全距离外借助移动终端操控仪器。这种就地与远程兼顾的设计，让它在狭窄配电间与高危环境中都能方便使用。

与市面上多数仅支持五十、六十赫兹的电能与电量分析仪相比，Dranetz HDPQ Xplorer 400 Plus 的突出优势是具备四百赫兹中频监测能力，可直接服务航空、舰船等特殊供电系统而不必另购专用设备。八通道并行采集加每周期五百一十二点高分辨率，使它在暂态与波形畸变分析上具备更高保真度。智能分析模块能自动给出电压骤降方向、电容器投切暂态识别、暂态方向性判定与电机分析，并生成报告，显著降低对分析人员经验的依赖。远程操控方面，它通过 VNC 与手机、平板、电脑客户端实现异地查看与设置，提升带电作业安全性。七英寸触控屏与多语言菜单则让现场交互更直观。综合来看，它在精度、标准符合性与智能化程度上都处于便携式电能质量分析仪的较高水平。对于需要把现场数据快速转化为整改报告的团队，内置的智能结论与迷你报告功能可以明显缩短从测量到交付的周期。

判定 Dranetz HDPQ Xplorer 400 Plus 的实测数据是否合格，应以相应电能质量标准与设备技术条件为依据。仪器内置的合规测试会按 IEC 61000-4-30 A 类、IEEE 1159、IEEE 519 与 EN 50160 等给出各指标的统计结果，用户可直接对照标准限值读取合格与否。谐波方面关注各次含有率与总谐波畸变率，闪变则依 IEC 61000-4-15 评估，暂降骤升中断均带时间标记便于因果分析。智能分析模块还能自动判定电压骤降方向与电容器投切暂态，帮助区分扰动来源是上游系统还是本地负载。需量与电量数据可用于负荷研究与电费核算。建议把长期趋势、事件记录与远程导出的报表结合，形成从异常发现、溯源到治理建议的完整判定链条，提升电能质量管理的闭环水平。当多地点部署时，利用网络或卫星授时保证各机时钟一致，可使跨站点的扰动相关性分析更加可靠，进而支撑系统级治理决策。将合格判定与历史基线对照，还能识别缓慢劣化的指标，实现由被动处理向主动预防的转变。

操作 Dranetz HDPQ Xplorer 400 Plus 前，须按被测回路电压等级选择匹配的测试线与电流钳，并确认接线无误后再上电。仪器工作温度为摄氏零度至五十度，湿度应在百分之十至九十且无冷凝，超出范围会影响测量精度与元件寿命。由于机身内置可充电电池满电连续工作约二点五小时，长时间任务应连接交流适配器或预留充电安排，避免记录中途断电丢失数据。远程操控时务必遵循锁闭机柜、保持安全距离的规程，通过 VNC 在异地完成查看与设置，减少带电近距离作业风险。接口与存储卡插拔应在关机或安全状态下进行。搬运时注意七英寸屏与接插件防护，避免撞击与受潮，确保下次测量的可靠与安全。在多台仪器协同或需时间对齐的场合，应提前配置网络或卫星授时，防止因时钟漂移导致事件序列错位而影响分析结论。长期存放时建议保持电池有一定电量并定期通电，以维护内部时钟与存储介质的可靠性。

使用 Dranetz HDPQ Xplorer 400 Plus 时，先接好四路电压测试线与四路电流钳，仪器支持自动配置，数秒内即可启动监测。用户可从预设监测模式中选取适合应用场景的方案，也可自建自定义工作模式同步采集上千项参数。现场通过七英寸触控屏查看仪表盘视图，即时获知已记录的事件与电能质量、需量、电量数据。需要远程作业时，借助 Dran-View7 软件内置的 VNC 界面，或手机平板上的免费 VNC 客户端，即可在任意地点查看数据并修改设置，实现关闭机柜后的安全操控。测量结束后，数据存于四吉字节内部存储，可经以太网、无线或 USB 导出，由 Dran-View7 生成迷你报告或完整分析报表。整个过程从接线到出报告都围绕提升现场效率而设计。对于初次使用者，预设模式已封装了常见行业的推荐阈值，无需逐项手工配置即可获得符合规范的监测结果。导出后的数据可在电脑端回放任意时间段的波形，方便复盘与二次分析。

Dranetz HDPQ Xplorer 400 Plus 采用每通道每周期五百一十二个采样点、十六位分辨率的同步采集架构，对四路电压与四路电流实施并行数字化。高采样率结合自适应高速采样技术，使其能还原低频、中频与高频暂态信号，捕捉持续仅微秒级的扰动。机内算法按 IEC 61000-4-30 A 类第三版等标准计算电压暂降、骤升、中断、谐波与闪变等参数，并采用峰值、波形、有效值差值多种判据来表征事件。频率测量在二点五至六十九赫兹区间误差为±零点零一赫兹，在三百八十至四百二十赫兹中频区间误差为±零点一赫兹。智能分析模块对功率与波形做深度处理，自动判定电压骤降方向、暂态方向性与电容器投切特征，并生成可附于报告的分析结论，把原始波形转化为可决策的信息。八个通道的高性能主机确保任何一次电能质量扰动都不会因通道资源不足而被漏记，满足严苛的事件捕获要求。
