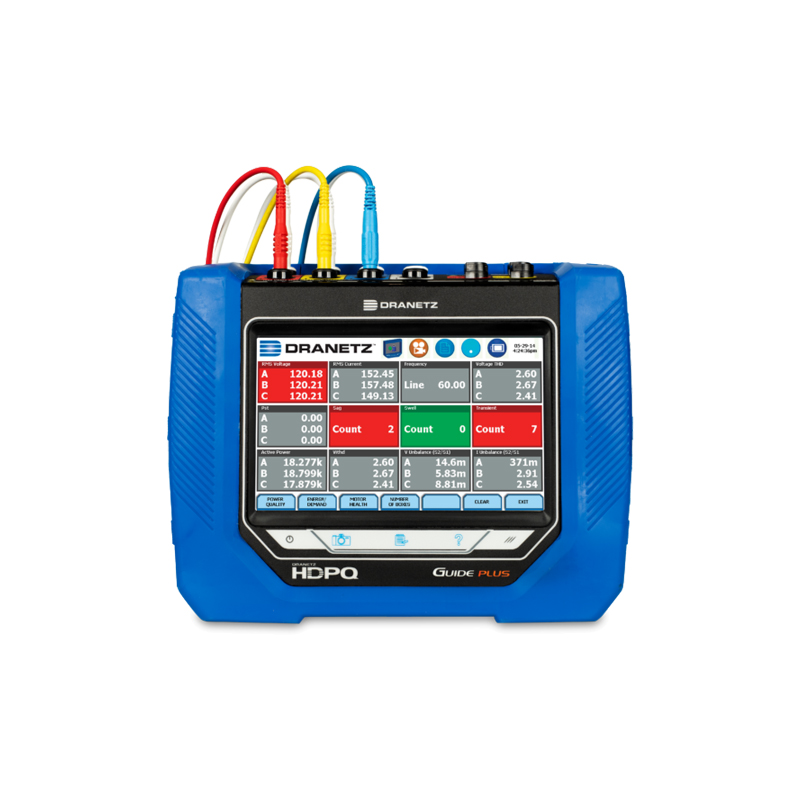

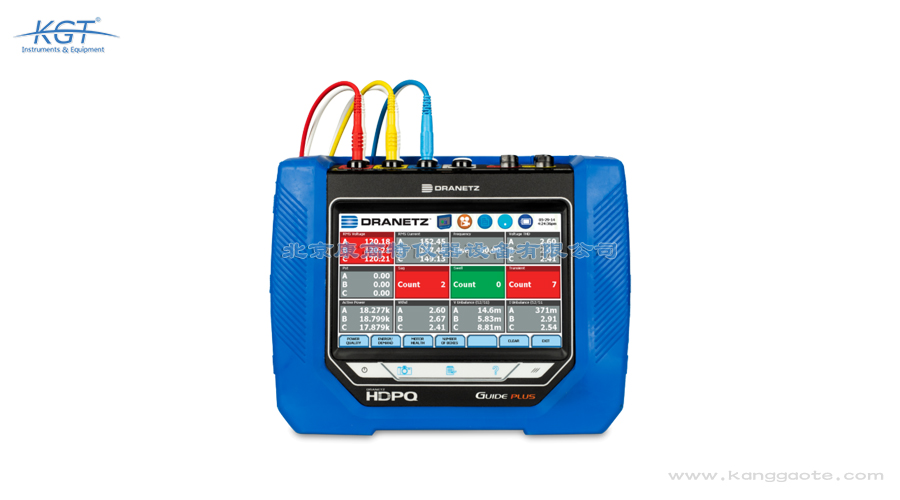

美国Dranetz HDPQ Guide plus电能质量分析仪

若任务只是长时间记录电压趋势以发现偶发暂降，基础型便携记录仪通常已够用且成本较低；但若需要定位暂降来源、区分电压扰动方向并生成合规报告，Dranetz HDPQ Guide Plus更具优势。该仪器内置智能分析模块，可自动判别电压骤降方向与暂态方向，并识别电容器投切引起的暂态信号，这些是普通记录仪不具备的高级诊断能力。它的一万个周期故障缓存能在事件瞬间保留前后波形，配合十六位采样与八路同步通道，对暂态与冲击电流的捕获更可靠。无线远程操控也让用户在危险配电环境中无需守在设备旁，提升了作业安全性。因此对于故障溯源、合规检测与电机分析等复杂任务，应优先选择Guide Plus；仅做简单趋势记录时选基础记录仪更经济。需要权衡的是，高级功能的投入应匹配实际诊断深度需求，避免为单纯记录而过度配置。对于偶尔出动的轻度巡检，基础记录仪配合人工判读也能满足基本趋势留存需要。

Dranetz HDPQ Guide Plus的测量严格符合现行主流电能质量国际标准，其中核心合规依据是国际电工委员会电能质量监测A类第三版规范，这是电能质量仪器最高等级的精度与方法标准，确保数据可用于合规评估。谐波与间谐波测量遵循相关分组与子组标准，频率、电压偏差与闪变等也都对应国际规范。在北美与IEEE体系方面，它满足电能质量监测指南、谐波限值、电能质量定义以及电气化铁路等特殊供电的多项规范。设备支持对电压总畸变、各次电压与电流谐波、短时与长时闪变等指标的合规测量，并可在报告中体现标准限值。正是这种多标准覆盖，使该仪器既能服务欧洲公共电网质量评估，也能满足北美IEEE合规检测与电机能效分析等专业需求。对于需要出具可采信检测报告的第三方机构与大型用电企业，标准符合性是选择该仪器的重要理由，也是其测量结果能被监管与审计认可的基础。

Dranetz HDPQ Guide Plus具备自动配置能力，接线后仪器可快速识别线路类型与接线方式，数秒内即可就绪并开始采集，无需繁琐的手动设置。用户通过图形化界面选择采集模式，可按故障排查、连续记录、电能质量普查、能耗监测或负荷均衡分析等任务自定义采集时长与间隔。测量过程中数据实时显示在屏幕上，也可经无线局域网传送到手机、平板、个人电脑或苹果电脑，借助配套软件的远程桌面功能查看与修改设置。智能分析模块在后台自动判别扰动方向并生成报告，用户导出即可。设备内置四吉字节存储空间保存记录，配合可充电电池可脱离电源连续工作数小时，交流适配器支持宽电压输入，适合室内外多种供电条件。整个操作逻辑以任务为导向，新手经简短培训即可独立完成接线、启动与报告导出，显著降低专业电能质量检测的门槛。数据存储采用通用格式，便于后续导入分析软件做长期趋势与对比研究。

Dranetz HDPQ Guide Plus是美国Dranetz推出的便携式电能质量分析仪，在完整继承HDPQ Visa Plus全部功能的基础上，额外增加无线局域网通信、智能分析模块以及可记录一万个周期的故障与冲击电流缓存。它主要用于工业厂区、配电系统与新能源场站的电能质量监测与运维，能够完成电压暂降、谐波、闪变、暂态冲击等电气故障的排查，也支持能耗监测、负荷均衡分析与常态化电能质量普查。仪器配备八路独立测量通道并采用十六位采样精度，满足多项国际标准的合规检测要求。借助可选的无线连接与远程查看能力，用户可在安全位置通过移动设备操控设备，使原本危险的配电柜前作业转变为远程监控，显著提升现场检测的便捷性与安全性。其四吉字节内存可保存长期记录，配合自动配置与智能报告，使从现场测量到管理汇报的流程更加连贯高效，适合需要频繁出动的专业检测团队使用。

这款便携仪器适合需要移动检测与临时排查的电力现场，广泛服务于工业厂区、配电系统、新能源场站以及大型商业建筑的电能质量运维。在现场故障溯源时，它能快速捕捉电压暂降、谐波超标、闪变与暂态冲击等异常；在例行巡检中，可完成电能质量普查、能耗统计与负荷均衡分析。由于其支持无线局域网远程查看，用户接好设备并关闭配电柜后即可在安全区域通过手机、平板或电脑操控，非常契合带电作业与高危环境。八路独立通道设计允许多点位同时测量，适合变压器进出线、母线分段与关键馈线的一次性比对。对于需要长期合规检测与设备工况分析的场合，它也可作为连续记录仪部署在固定位置持续采集数据。在新能源并网、电能质量验收与重要负荷保障等任务中，其高等级精度与智能诊断能显著提高排查效率并缩短停电分析时间。

使用Dranetz HDPQ Guide Plus前须确认测试引线绝缘完好、电压等级匹配被测回路，严禁在超过仪器与探头额定范围的电压电流下接线，防止设备损坏或人身危险。电压通道最高可测一千伏有效值、暂态峰值达一千四百伏，但仍须按被测系统选择直连或互感器方式。电流量程由所配探头决定，更换探头后必须重新设定变比，否则读数将严重偏差。该仪器支持无线远程操控，最佳实践是接好设备、关闭配电柜后再通过移动设备远程查看，避免人员停留在带电柜前。工作温度范围为摄氏零度至五十度，湿度不超过百分之九十且不可凝露，避免在极端环境中长时间运行。电池与适配器应按说明使用，充电与存放注意温度，确保现场持续供电安全。长期记录的存储文件应定期备份，防止意外丢失关键事件数据，影响后续故障分析与责任界定。远程操控时务必确认无线连接加密可靠，防止测量数据在传输过程中外泄。

Dranetz HDPQ Guide Plus依靠八路独立差分测量通道对被测电压电流同步采样，每个工频周期采集五百一十二个样点并以十六位分辨率量化，从而把连续的交流信号转换为高精度数字序列。仪器对采样数据做快速运算，得到真有效值、频率、谐波与间谐波、闪变以及功率电参量，并依据设定的时间窗统计暂态与事件。其智能分析模块可自动识别电压骤降方向、电容器投切产生的暂态信号与暂态方向，还能进行电机分析并生成报告。设备内置一万个周期的故障冲击电流缓存，在扰动发生瞬间保留事件前后的波形细节，配合自动配置功能数秒内识别线路接线方式并开始采集，使用户无需复杂设置即可获得可信的电能质量测量结果。八路同步采样确保了各相之间的相位关系准确，是正确判断三相不平衡、谐波方向与暂态来源的前提，也是其高级诊断能力得以实现的技术基础。

Dranetz HDPQ Guide Plus的突出优势集中在合规、智能与远程三方面。它完整符合国际电工委员会电能质量监测A类第三版、谐波测量、IEEE系列等多项主流标准，测量具有公认的法律与合规效力。智能分析模块能自动识别电压扰动方向、电容器投切暂态并开展电机分析，把原本依赖专家经验的判断转为自动报告。无线局域网通信让用户通过手机、平板、电脑经远程桌面界面随时查看与设置，作业安全且高效。八路独立通道与十六位采样提供高密度同步数据，一万个周期缓存保留事件细节。相比仅能记录趋势的基础设备，它把采集、分析、报告与远程协作整合于一身，减少了现场往返与额外软件投入，是兼顾性价比与专业深度的便携电能质量解决方案。其多语言界面涵盖中文等十余种语言，也便于跨国团队与本地运维人员共同使用，降低沟通与培训成本。在第三方检测与验收场景中，其合规资质也让测量结果更易被各方采信。

判定Dranetz HDPQ Guide Plus记录的数据是否合格，需将测量值与对应标准的限值对照。电压偏差、频率偏差、谐波总畸变率与各次谐波含有率、短时与长时闪变、三相不平衡、电压暂降暂升与中断等，均有国际电工委员会与IEEE系列标准的公认限值区间，例如公共电网电压谐波与闪变需满足相关导则要求。仪器本身符合电能质量监测A类第三版，其报告可直接叠加标准限值曲线，方便用户一眼判断超标项。智能分析模块还会标注电压骤降方向与暂态来源，辅助定位问题回路。结合十六位采样与正负零点一百分比的电压精度，所得数据置信度高，可作为配电系统健康评估、节能改造验证与合规检测的依据。对超差项应进一步分析成因并制定改善方案，必要时复测确认治理效果，形成从发现问题到闭环验证的完整工作流，保障供电质量持续达标。对于反复出现的暂降与闪变，建议建立事件台账并跟踪治理措施的长期效果。

Dranetz HDPQ Guide Plus采用十六位高分辨率采样，每个周期五百一十二个样点，为高精度测量打下基础。电压测量在四十至一千伏有效值区间读数误差为正负百分之零点一，低于四十伏时为读数正负百分之零点一加满量程正负百分之零点零五，符合A类标准的十至一百五十百分比量限要求；暂态峰值测量误差为正负百分之二。电流测量误差同样为读数正负百分之零点一加满量程正负百分之零点零五，由探头决定量程。频率在十秒窗内误差为正负零点零一赫兹，电压与电流总畸变率、单次谐波的测量误差为正负百分之五，短时长时闪变在基准点误差为正负零点零五。八路独立差分通道与高采样率共同提升了抗混叠与同步能力，使谐波、暂态与闪变结果具备强抗干扰性。其符合A类标准的设计意味着在电磁环境复杂的工业现场，测量结果仍能保持稳定的精度与可比性，适合作为合规判定的依据。
