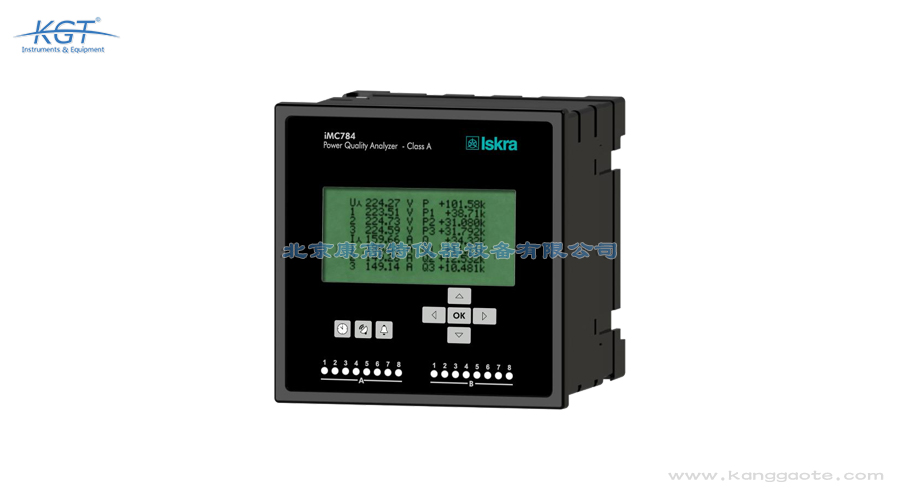

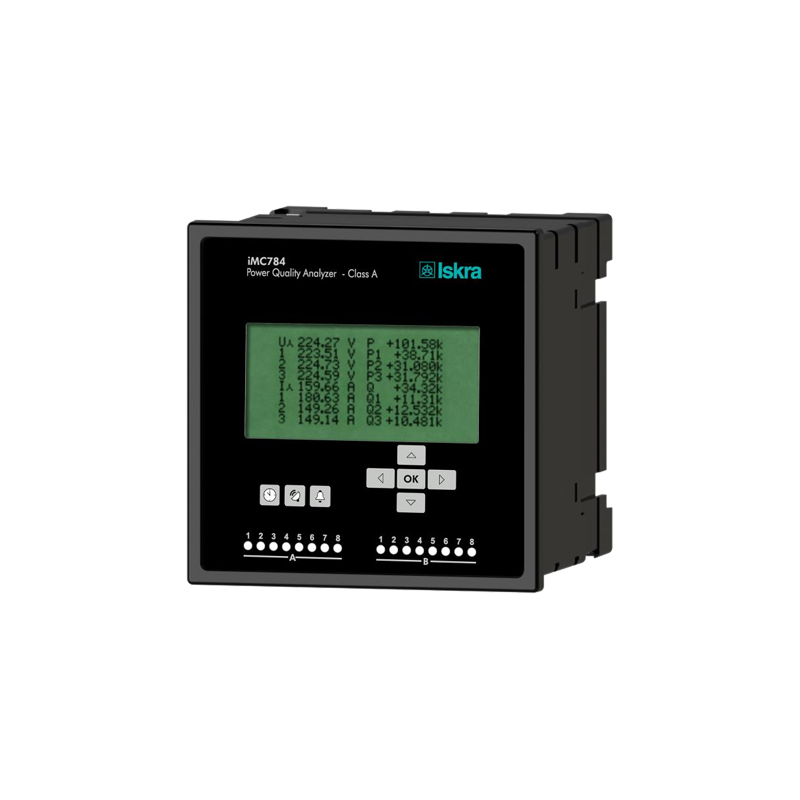

斯洛文尼亚Iskra iMC 784A电能质量分析仪

MC 784A内置8 GB闪存，配合强大的触发机制，可以把高细节的示波数据长期留存下来。存储策略不是无差别地狂写，而是由触发条件决定留住哪些片段，因此有限的容量被用在真正有价值的波形上。 文件方面支持两种标准格式：PQDIF遵循IEEE 1159-3，COMTRADE遵循IEEE C37.111。采用公用格式的好处是数据可以交给第三方电能质量分析软件直接读取和交互，不必依赖专用工具。 预触发与后触发的时长均可由用户配置，遇到关心的暂态时可以保留异常之前的稳态作为对照。设备本地即可保存测量数据与质量报告；服务器数据库一端也会留存副本，用来存放三相系统的电能质量参数、700余项测量量以及由输入输出模块采集的物理量，例如温度、压力、风速等。同时还会保存报警记录、带时间戳的暂态与波形、扰动、快速趋势触发记录。用户可以根据关心的事件类型分别设定保留策略：常规趋势按较长间隔汇总，关键暂态则以完整分辨率留存。

MC 784A一般安装在工商业用户的公共连接点，也就是简称的接入点位置，用来持续监视电网提供的电能质量；也可以安装在中低压馈线上，专门监测并记录用户侧自身产生的各类扰动。这种长期挂装的做法源于一个重要事实：电网扰动出现的时间往往无法预测。 定期抽测只能在测量员在场的那几个小时里取数，而电压暂降、短时中断、冲击电流这类事件可能恰好发生在深夜或周末。没有带时间戳的连续记录，事后追查时常常只剩现场人员的口述，难以支撑责任划分。 确定关键测量点位是整套系统部署的首要环节。必须承认，电能质量监测系统本身并不能消除电网扰动，但依靠多台时间同步设备的测量数据进行比对分析，就能够找出扰动从哪一级串入、影响到多大范围，从而把整改资源投到真正有效的地方。在计费点与重要负荷分支上同时部署，还能区分外部电网问题与内部设备问题，避免把治理费用投错方向。

MC 784A属于A级高精度装置，测量符合EN61000-4-30第3版A级精度要求，电能部分达到0.2S级。首次闹这一等级意味着不同厂家、不同批次得到的读数可以直接横向比较，不必担心方法差异带来的偏差。 在频域方面，它最多可以分析到63次谐波与间谐波，全套电气参数的测量数量超过700项。相比之下，低成本的巡检仪表往往只给出总畸变率，而这台设备能够把各次谐波的幅值与相位分别列出。 如此高的分析深度依托于前端硬件：模数转换为24 bit，8个通道同步采样，波形采样间隔32 μs，相当于每周期625个点。多通道同步意味着三相电压与电流之间没有采样时间偏差，功率与不平衡度的计算前提得以成立。对于新能源场站常见的宽频谐波与间谐波含量较高的场合，这一硬件配置也能把失真控制在可接受范围内，不至于因采样不足而误判。此外，63次的分析上限足以覆盖常见变频与整流设备的主要频谱，超出这一范围的分量通常不是现场关注的重点。

MC 784A是斯洛文尼亚Iskra推出的在线式电能质量监测装置，iMC784A这一命名也属于同一款设备，用于对从发电环节（尤其是新能源发电）、输配电线路一直到终端用户的全链路电能质量进行长期监测。它可以单独作为监测节点使用，负责检测和分析局部的电能质量偏差、暂态过程、报警与周期性测量数据。 供电质量信息缺失会造成不明原因的生产故障、设备误动作甚至生产设备损坏，因此长期在线记录比偶尔抽查更有意义。基于这一特点，它既服务于公用事业侧的标准合规评估，也服务于工业现场的供电质量监视。 本设备的测量符合EN61000-4-30第3版，并据此对采集到的参数完成评估分析。如果把若干台装置部署在系统的不同位置，还能形成覆盖整个网络的观测面，为后续整改提供完整依据。数据刷新周期可在100 ms到5 s之间自定义，观测既不会过于稀疏，也不会因写入过快而把有限的存储空间消耗在无关时段上。

MC 784A提供4路电压测量通道，其中第4通道专门用于零地电压测量。标称电压为相零500 V、相相866 V，最小可测量大于1 V有效值，连续最大测量为相零600 V、相相1000 V。允许过载为1.2倍标称电压长期施加，2倍标称电压允许10秒，每相输入阻抗为4.2 MΩ。 电流侧同为4路通道，标称值为1 A与5 A两种，可通过外接互感器适配。最大连续正弦输入为12.5 A，热过载能力为15 A可持续、300 A允许1秒，每相功耗小于电流的平方乘以0.01 Ω，接入后几乎不会给测量回路带来额外负担。 频率方面，标称频率为50 Hz与60 Hz，实际测量范围扩展到16 Hz到400 Hz，能够覆盖工频之外的多种供电环境。配合24 bit模数转换器与8通道同步采样，即便是含丰富谐波的畸变波形也能保持较高的还原度。外配互感器的变比应在配置阶段如实录入，否则二次侧读数换算到一次侧时会出现整体偏大或偏小的情况。通道数量充裕也为单个柜内的多路分支监测提供了余地，不必为每一回路单独配置一台装置。

MC 784A的存储数据可以上传到计算机或者服务器进行后分析。最直接的取数方式是：在个人电脑上安装MiQEN配置软件，然后通过USB直连读取设备内部的数据，现场没有网络条件时这条路尤其方便。 对于成规模部署的项目，通常会让设备经由以太网把数据汇聚到服务器端，各台装置本地仍保留一份副本，形成双重保障。服务器数据库里既有电能质量参数和700余项测量量，也有输入输出模块采集的温度、压力、风速等物理量。 拿到数据之后，由于文件本身就是标准的PQDIF与COMTRADE格式，第三方分析软件可以直接打开，不必再转换。把多个站点的波形按时间戳叠在同一时间轴上观察，是判断扰动传播路径最常用的手段，也为后续治理效果的复核留下了基准。同一份历史数据在改造前后各回放一次，治理措施是否真正奏效，通常就能给出明确的回答。对于长期分批上马的站点，保持统一的记录格式与命名规则，会让多年积累的数据在汇总时依然好用。

MC 784A支持Modbus、DNP3与MQTT三种通信协议，并可选配IEC61850 Ed.2，因此可以接入常规的工业自动化网络，也能进入变电站自动化体系，或者把数据推向物联网平台。 时间同步提供GPS、IRIG-B与NTP三种方式。硬件侧支持1PPS秒脉冲输入（TTL电平，来自GPS或IRIG-B数字信号），也支持IRIG-B直流电平时间码以及GPS的RS232串口。IRIG-B调制输入要求载波1 kHz，接口为BNC、阻抗600 Ω，峰峰值最小2.5 V、最大8 V，调制比为3:1到6:1。 高精度内置实时时钟配合上述同步手段，使得多台异地设备的带时间戳数据具备可比性，这正是定位扰动来源的前提。设备自身的时间戳分辨率为1 ms，实时时钟在设备供电时保持稳定，断电后依靠大容量电容可继续运行不少于2天，日漂移小于1秒。通信协议的选择通常取决于既有系统的架构：常规自动化网络用Modbus，变电站体系则更适合采用IEC61850。在内部署有精确时钟源的场合，优先采用秒脉冲方式通常会获得最稳定的同步精度。若现场不具备专用时钟源，退而采用网络校时也能满足多数比对场景的需求。

MC 784A的触发来源相当丰富，包括暂态触发、PQ事件触发、以太网联动触发、数字输入触发，以及由多个条件组合而成的复合触发。这样一来，既可以只盯住单一的越限判据，也能要求几条判据同时成立后才记录，减少误触发。 系统一共提供32路报警，并能驱动继电器输出。继电器触点可以直接接到现场的信号灯、蜂鸣器或者上位控制系统，实现本地即时提示，不必等到有人下载数据才发现异常。 由于触发可以选择为多台装置之间的以太网联动，一台设备捕捉到扰动时，同一网络上的其他节点也会同步记录，事后把这几段波形放在一起比对，判断扰动传播方向就有了直接证据。报警输出也可以兼作投切控制信号，在电压越限持续一段时间之后自动切除敏感支路，减少设备受损的可能。对于无人值守的站点，还可将报警经由通信链路推送到上位系统，让值班人员在第一时间得知异常。

MC 784A按照欧洲电能质量标准EN50160对采集到的参数做评估分析，这属于设备内置的标准功能，不需要人工在表格里逐项核算。评估所需的原始数据来自A级测量通道，因此判定结论与测量方法是自洽的。 除了标准评估之外，设备还能自动生成电能质量报告，并把它保存在本地。报告连同原始测量数据一并留存，事后随时可以调出核对，不必重新处理一遍数据。 在实际工作中，这种本地生成报告的能力让巡检人员到现场就知道结果；同时数据也可以上传到计算机或服务器做进一步后分析。对于同时供应多个用户的配电运营方，逐点出具标准化报告是向各方说明状况的有效方式。评估所用的判据在设备内已有固定算法，不同站点输出的结果口径一致，横向评比时不必再作统一换算。报告连同原始记录一并留存，事后若要对某一时段的结论复核，直接调出对应文件即可，无需重新走一遍采集流程。

MC 784A采用盘面安装方式，外形尺寸为144乘144乘100 mm，盘面开孔尺寸为138乘138 mm，属于常见的仪表开孔规格，改造项目替换旧表时不必大幅改动柜体。外壳采用PC/ABS材料，阻燃等级达到UL94 V-0，整机重量仅550 g。 安全方面，防护等级为II类，电压输入的功能地端子必须接大地，输入输出端口为双重绝缘，污染等级为2。安装类别上，测量输入为CAT IV 300 V，其余部分为CAT III 600 V，并符合EN 61010-1的要求。 环境适应性较宽：工作温度为-10到55 ℃，符合K55温度等级，存储温度为-40到70 ℃，相对湿度不超过90%且不凝露，海拔不超过2000 m。前面板防护等级为IP40，后侧为IP20。辅助电源可接受交流100到240 VAC（允许-20%到+15%，CAT I 300 V）或直流100到250 VDC（允许±20%），频率范围40到65 Hz。上电冲击电流小于20 A且持续1 ms，功耗视版本不同而有区别：像素屏版本小于12 VA，彩色显示屏版本小于13 VA，全部输入输出满载时最大不超过20 VA。安装时应确保功能地
