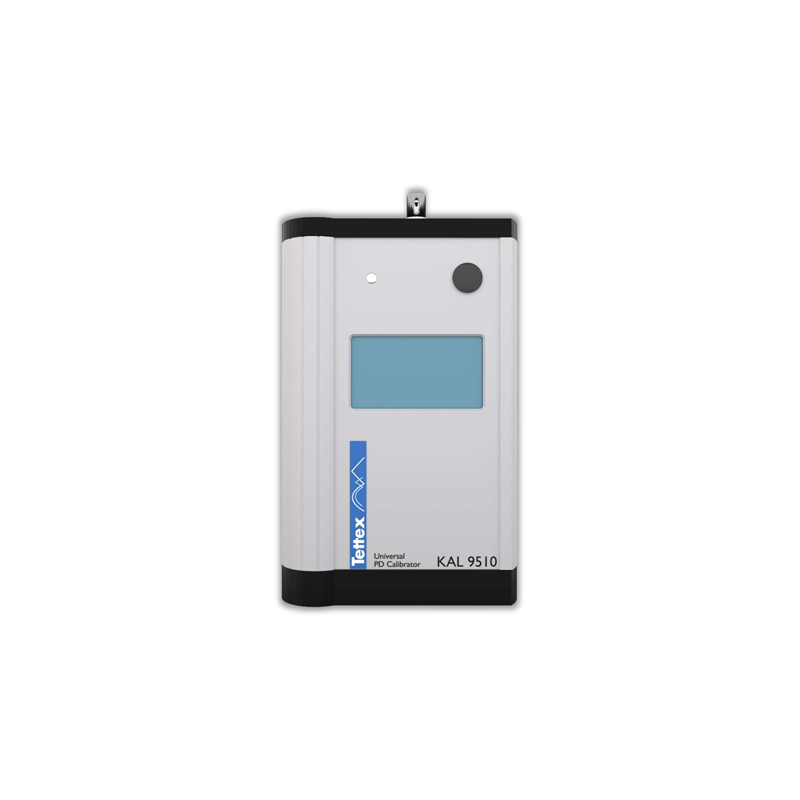

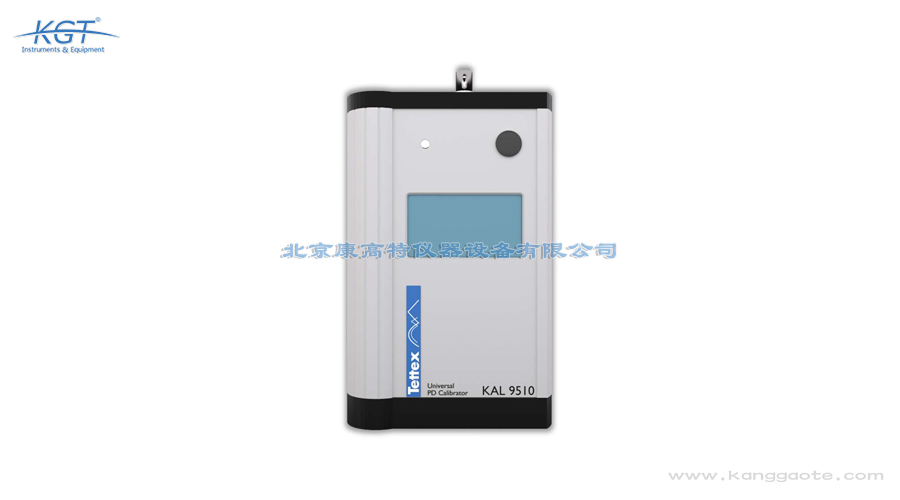

瑞士HAEFELY KAL9510高精度局部放电校准器

KAL9510采用触摸屏操作，全部功能选项都可通过人性化菜单完成设置，无需外接计算机。使用前先按目标放电量选好注入电容并连接香蕉插头线，再根据被试系统选择光同步或内部时钟同步：光同步按五十或六十赫兹每周波发两个脉冲，内部同步则可在十五到二百五十赫兹间设定重复频率。在屏幕上设定所需放电量、极性后即可输出标准脉冲，正、负极性随时可切换。测试结束后关机并妥善收纳，随机附充电器与操作手册，内置电池可现场反复使用。整套流程直观简短，培训成本低，适合一线校准与科研反复调用。触屏把复杂参数收敛成几次点按。同步模式要与被试系统节拍对齐，脉冲才落得准。极性切换让正负回路都能被校准到。输出设定清晰，避免了人为读数的随意。流程越简单，被用错的概率就越低把每一步都做规范，结果才不必返工。

KAL9510的突出特点是脉冲上升沿极快、频域响应平坦，覆盖频段远超IEC标准规定的测量带宽，因此校准量不随频率漂移。它仅约零点八公斤、外形紧凑，配合内置充电电池可脱离市电在现场长时间工作，是少数能真正便携的局放标准源。触摸屏与直观菜单降低了使用门槛，光同步与内部时钟双模式适配多种被试系统。可选SCS溯源校准证书让数据可向上追溯，满足高等级实验室与质控体系的要求。这些特性组合，使它兼顾了标准源的准确度与现场设备的灵活性。快上升沿是它响应真实放电的底气。平坦频响让不同频段的校准量保持一致。轻量便携打破了校准器只能蹲实验室的成见。双同步模式扩展了它能服务的系统范围。把准确与便携拧在一起，正是它的独特价值准确与便携兼得，是这类设备的追求。把标准源带上现场，量值溯源便不再受地点限制。

KAL9510服务于电力行业广泛的局放检测对象，包括配电变压器、电流互感器与电压互感器、旋转电机、中高压及气体绝缘开关柜GIS、避雷器、套管、电力电容器以及各类电缆。在电网与电厂的设备交接、预防性试验与状态评价中，它用于把局放系统的量值标定到可信水平。元器件测试与研发试验也借助它做方法验证与仪器比对。作为可溯源的标准信号源，它支撑的是整套局放测量体系的准确性，是高压设备绝缘诊断背后那把看不见的标尺。变压器、GIS等核心设备离不开口径统一的局放数据。交接试验靠它确认系统灵敏度达标。状态评价把校准后的数据当作决策依据。研发比对让不同方案有了统一参照。把标尺守好，下游所有绝缘诊断才谈得上可靠从变压器到电缆，校准器守护着每一类设备的数据底线。把标尺守牢，绝缘诊断才真正可靠可信。

KAL9510的设计符合IEC 60270局部放电测量国际标准，其阶跃电压定义与上升时间要求均依据该标准，确保校准方法与全球通行做法一致。设备可选配SCS即依据IEC 17025的溯源校准证书，使每一次给出的放电量都能向上追溯到国家基准，满足实验室认可与质控审计的需要。放电量误差控制在正负百分之五或正负一皮库中的较大值以内，体现了作为标准源的准确度定位。现场与实验室使用均应按IEC 60270规定的带宽与校准流程执行，使结果具备跨机构可比性。依标准制造与校准，是它敢于被称为高精度校准器的底气。国际标准让不同厂家的局放系统有了共同语言。溯源链条完整，数据才经得起第三方复核。误差限的设定，明确了它作为标准源的责任边界。对照标准执行，结论才能被行业普遍采信。合规与准确，从来都是校准器的立身之本标准与溯源，是可信数据的双保险。

校准结果以设定的放电量数值呈现，覆盖一皮库到五十纳库的极宽量程，并以对数刻度细分，便于在不同数量级间切换。仪器给出的放电量误差不超过正负百分之五或正负一皮库中的较大值，使用者应据此理解读数的不确定度边界。配合不同注入电容，可得到从一皮库到五十纳库的分档量程，读数应结合所选电容档位解读。由于它是标准源，其作用不是直接判缺陷，而是确认下游局放系统在该放电量下读数是否准确。读懂这份校准输出，关键在把不确定度与所选档位一并纳入结论。宽量程对数刻度，让大小信号都读得舒服。误差限提醒我们任何标准值都有边界。档位与读数必须对照看，否则会误读量级。校准器不判缺陷，它只负责把尺子校准准。把不确定度说清楚，下游结论才站得稳读懂不确定度，才算真正看懂校准。把档位与误差一并记牢，结论才经得起追问。

瑞士HAEFELY哈弗莱的KAL9510是一台高精度局部放电校准器，用来给局部放电检测系统提供已知的标准放电量脉冲，从而校准仪器读数。局部放电测量极易受干扰与系统增益影响，必须用可溯源的校准脉冲定期标定，才能保证测得的皮库级电荷量可信。KAL9510覆盖一皮库到五十纳库的极宽量程，配合一到两百皮法的注入电容使用，是变压器、GIS、电缆等高压设备局放试验与科研中的标准信号源。它内置充电电池与触摸屏，仅约零点八公斤，可带到现场或驻留在实验室长期服役。把看不见的微小放电量变成可标定的标准信号，是局放测量可靠性的根基。没有校准的局放数据，再漂亮也经不起复盘。宽量程让一台校准器能覆盖从微小缺陷到严重放电的全部区间。便携机身意味着现场也能随时做量值溯源。作为标准源，它的稳定直接决定了下游所有局放结论的成色。

KAL9510通过更换注入电容来改变放电量量程，一皮法对应约一皮库到两百皮库，十皮法对应五百皮库到两纳库，一百皮法对应五到二十纳库，两百皮法对应五十纳库上限。选择原则是使目标放电量落在所选电容对应量程的中段，既保证分辨率又不过载。若测的是对微小放电敏感的精密系统，宜用较小注入电容；若要模拟严重放电或长电缆的大电荷量，则用较大电容。配合光同步或内部时钟两种同步模式，还能匹配不同被试系统的触发方式。明确被测系统的预期放电区间，是选对电容档位的关键第一步。量程中段测量最稳，这是基本常识。小电容对微弱信号更灵敏，大电容扛得住大电荷。同步方式要与被试系统对得上，否则脉冲对不准。把预期区间先框定，档位选择就不容易错。选得准，校准结果才既准又可信把区间先估准，选择便不再犹疑。

它主要用于局部放电检测系统、检测仪与传感器的校准，确保这些设备读出的放电量准确可信。在变压器、GIS、电缆、互感器、套管与避雷器等高压设备做交接或预防性局放试验前，先用KAL9510注入标准脉冲，核对系统灵敏度与增益。科研与型式试验中，它也作为可溯源的标准信号源，用于方法验证与仪器比对。对于需要双脉冲校准的电缆场景，原厂建议改用KAL9520，但单脉冲与常规诊断仍由KAL9510覆盖。定期校准能把系统漂移与探头老化造成的偏差及时纠正，是局放数据可用于判断缺陷的前提。校准是局放测量的第一道关卡，跳过它后续都站不稳。系统增益会随时间漂移，标准脉冲就是找回基准的锚。型式试验靠它保证不同批次结果可比。及时纠正漂移，才能避免把系统误差误判成设备缺陷。把校准做成制度，局放数据的公信力才立得住校准到位，后续判断才有据可依。

校准虽不像耐压那样直接带高压，但KAL9510仍输出阶跃高压脉冲，操作时应避免触碰注入端与裸露导体，并按静电与高压场所规程处置。使用光同步时要保证光耦触发稳定，内部时钟模式则需注意频率设置与被试系统匹配，防止脉冲时序错乱影响校准。设备工作温度为零到五十五摄氏度、湿度百分之五到九十无凝露，超出范围会损害准确度与寿命，现场应提前评估环境。长期不用应依存储温度负二十到七十摄氏度保管，并定期用标准液或溯源服务复核。把规范动作固化，才能保证每一次注入的电荷量都真实可信。高压脉冲虽小，安全规程不能省。环境越界会悄悄拖累准确度，现场条件要先量好。定期复核是标准源保持可信的必经之路。规范存放让下次开机依旧稳妥。细节守得住，校准才有意义规范与安全，是校准不出错的底线。把环境看住，数据才不会被悄悄带偏。

KAL9510内部集成一台高压阶跃发生器，它产生极陡的单极性阶跃电压，经选定的注入电容耦合到被试局放系统的输入回路。根据电荷守恒，注入电容与阶跃电压的乘积决定注入的放电量，仪器通过精确控制这两者给出已知电荷量。脉冲上升沿小于三十五纳秒，在所需频域内实现平坦响应，覆盖频段远超IEC标准规定的测量带宽，因此不会因频率特性引入附加误差。正、负极性均可切换，以适应不同被试回路的极性要求。这套阶跃注入法正是IEC 60270所定义的校准原理，是局放量化测量的国际通行做法。阶跃越陡，频谱越宽，越能逼真模拟真实放电。注入电容越小，对应量程越低，适合精密小信号。电荷量与电容电压的乘积关系，是整套标定的数学核心。平坦频响保证了不同频段下的校准量一致。把标准写进波形里，下游测量才有统一参照把原理吃透，操作起来才心中有数。
