瑞士HAEFELY KAL9511 便携式局部放电校准仪

使用KAL9511校准局放检测仪的基本步骤为：先将KAL9511与被测局放测量系统的输入端用随机附带的香蕉插头线缆可靠连接，确认接地良好；在KAL9511上选择与被校量程相符的档位，并设置所需标称放电量与脉冲极性；根据需要选择光同步或内部时钟同步模式，使校准脉冲与被测系统采样节律一致，脉冲重复频率为三百赫兹；在被校仪器上触发测量，读取其显示的视在放电量，与KAL9511标称值比较并记录偏差；多档位重复上述过程，形成校准记录。整个过程应在无强干扰、温湿度适宜的环境进行，确保读数稳定可重复，并在记录中注明同步方式与档位，便于事后复核与溯源。校准结束后宜打印或导出记录，与仪器档案一并保存，作为量值溯源凭证。若读数波动大，应检查接地与同步方式，必要时改用内部时钟同步排除外部干扰。熟练后整套流程可在数分钟内完成，几乎不增加现场作业负担。

KAL9511局部放电校准仪的核心依据是国际电工委员会IEC 60270《局部放电测量》标准。该标准定义了视在放电电荷、校准脉冲波形与校准方法，要求校准器输出脉冲的上升时间、持续与极性可表征真实放电。KAL9511的脉冲上升沿不大于六十纳秒、稳态建立不大于二百纳秒、阶跃电压持续不小于五微秒，正是对IEC 60270的落实；其放电量误差控制在正负百分之五或正负一皮库、取两者中较大值，达到标准对校准准确度的要求。在国内电气交接与预防性试验相关规程中，局放检测仪的量值溯源同样参照IEC 60270思路，因此用KAL9511做定期校准可使检测结果具备可比性与合规基础，支撑试验结论被各方认可。掌握这一标准背景，能帮助使用者正确理解误差限的含义，而非简单认为零误差才合格。在编写试验方案时，应把校准环节作为强制步骤列出，保障结论经得起审查，从而提升整套试验的可信程度与可追溯性。

选用KAL9511时先看量程与等效电容是否匹配被校仪器。KAL9511提供A、B、C三档，等效电容分别为一点五皮法、十五皮法、一百五十皮法，对应全放电量量程一至一百皮库、十至一千皮库、一百至一万皮库，覆盖从高精度小信号到大幅值放电的宽区间。若被校局放仪灵敏度高，应选小量程档获得更精细的标称值；若测量大幅值放电，则切到大档。相比只能输出固定幅值的简易校准器，KAL9511三档连续可调、脉冲极性可正可负、且符合IEC 60270，更适合作为计量与质检环节的通用标准源，而非一次性抽检工具，也减少了为不同试品配备多台校准设备的成本。实际配置时，可参考被校仪器的说明书给出的校准点，选取相邻档位交叉验证。对于既要小信号又要大信号的综合性局放系统，三档覆盖能力显著减少换档繁琐，若现场只需要单一范围，仍建议保留全量程以便扩展，从而让一次配置覆盖更多校准需求，减少重复准备。

KAL9511局部放电校准仪基于电荷注入法工作，原理对应IEC 60270规定的校准器模型。设备内部以已知等效电容与阶跃电压产生标准放电脉冲，通过测试线注入到被测局部放电测量系统的输入端，在被校仪器上形成可读的视在放电量。操作员将KAL9511指示的标称放电量与被测仪器的实测读数对比，即可判断后者的量值偏差。其脉冲上升沿不大于六十纳秒、稳态建立时间不大于二百纳秒、阶跃电压持续不小于五微秒，保证注入脉冲的频谱与真实局部放电接近，使校准结果更具代表性，而不是简单的高低电平模拟。这种基于标准脉冲比对的方法，是局部放电计量中最直接、最可靠的溯源手段，比单纯依赖仪器自诊断更有说服力，也便于不同批次设备横向比较。随着使用次数增加，建议定期与更高等级标准源比对，确认自身量值未发生漂移，理解这一原理有助于正确设置档位与同步，避免误校准。

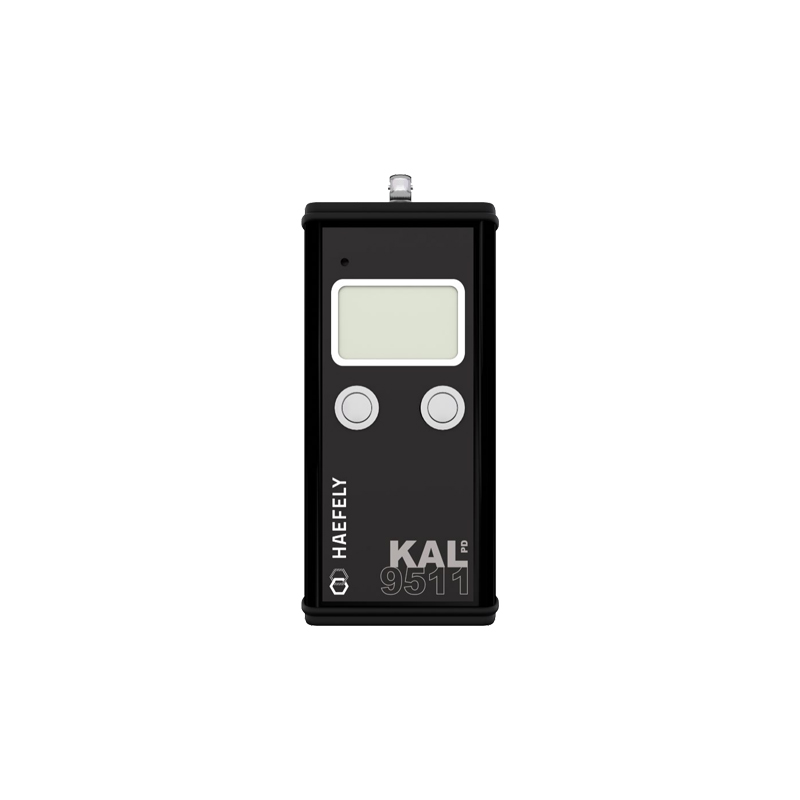

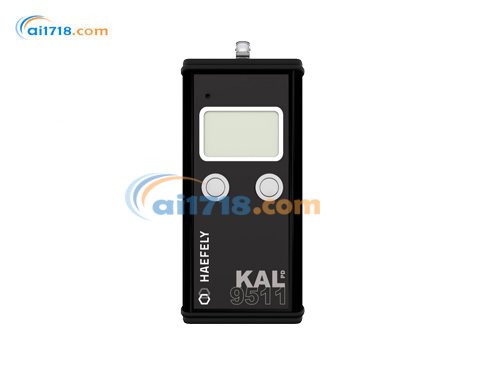

瑞士HAEFELY KAL9511是一款便携式基础局部放电校准仪，用于定期标定与校验各类局部放电检测设备的量值。它严格遵循IEC 60270标准，通过向被测局部放电测量系统注入已知的标准放电电荷，来核对仪器读数是否准确。整机仅重零点五公斤，采用不可充电锂电池供电，典型续航在输出一百皮库工况下可达四千小时以上，机身小巧、便于携至现场。其输出脉冲波形与能量均符合IEC 60270对校准器的要求，是高压实验室、电气设备出厂质检与变电站现场运维中保障局放检测数据精准合规的关键配套工具。KAL9511设有A、B、C三档量程，覆盖从一皮库到一万皮库的宽范围放电量，配合可切换的正负脉冲极性，能够适配不同灵敏度与类型的局放测量系统，满足多种校验场景。在日常运维中，把它与局放检测仪、色谱与红外等手段组合，可构建更完整的高压设备状态评价链条，其便携特性让现场与实验室使用无缝衔接。

KAL9511保障校准精度的关键是符合IEC 60270的脉冲指标与严格的误差限。其放电量误差控制在正负百分之五或正负一皮库、取较大值，配合不大于六十纳秒的上升沿与不小于五微秒的阶跃持续，使注入脉冲接近真实放电的频谱特性。为获得可信结果，现场应尽量减弱干扰：让校准在屏蔽或低噪声环境下进行，线缆短直、接触牢靠，减少分布参数引入的误差；同步方式优先选光同步或内部时钟，避免工频谐波串扰。若被校仪器在校准点上读数持续偏差过大，应先排查其本身噪声与耦合问题，再判定是否为标准源问题，从而正确区分系统误差与仪器偏差，避免误调或误判被校设备。经验上，先把校准器与被校系统同置于同一接地参考点，往往能显著降低共模干扰。对长距离测试线，应尽量缩短并固定走向，防止感应噪声混入读数。只有把干扰降到足够低，误差限才有意义。

使用KAL9511时应注意若干事项。连接与断开测试线前应先停止输出，避免带电插拔损坏输入端口；校准器为精密源，应远离强电磁场与潮湿环境，防护等级为IP 50，仅防尘不防淋水，勿在户外雨雪中敞露使用。不可充电锂电池应按规范使用，长期存放取出电池以防漏液；轻拿轻放，零点五公斤机身虽轻但仍需避免摔碰导致内部电容与时钟电路偏移。每次校准前建议先做自校或比对，发现标称值漂移超出正负百分之五或正负一皮库应停止使用并送检，保证作为标准源自身的可靠性。运输时使用原配收纳箱，可把全套配件与主机一并保护，降低现场转运中的受损风险。建议建立使用登记，记录每次校准的试品、档位与环境，便于追踪标准源状态，发现外壳破损或接口松动应及时处理，切勿带伤投入计量使用。在湿热季节更应注意防潮，避免内部电路受潮引起标称值变化。

判读KAL9511的校准结果，核心是比较标称放电量与读数。以选定的A、B、C档标称值为基准，记录被校局放仪在各档实测视在放电量，计算相对偏差；若偏差在设备允许误差带内且各档线性良好，说明量值准确可信。利用等效电容一点五、十五、一百五十皮法的档位组合，还可验证被校系统在不同耦合条件下的响应一致性。若某档偏差突增，多为该量程灵敏度或前端放大异常，应针对性检修。校准记录应注明档位、标称值、极性、同步方式与实测值，作为后续检测数据可信度的溯源依据，也便于在争议时提供量值证据，形成完整的计量闭环档案。把多次校准结果绘制成偏差曲线，可直观看出被校仪器是否随量程非线性。当偏差逼近允许限时应提前安排检修，留出安全裕度。这套判读方法同样适用于不同型号仪器的横向比对，提升整体检测体系的一致性。

KAL9511在高压电气检测行业应用广泛。变压器出厂与交接试验中，用它校准局放测量系统，确保对绕组与油纸绝缘缺陷的判别可靠；电力电缆耐压前后的局放检测，依赖校准保证微小放电不漏检；互感器、套管与开关柜的局放巡检同样以前置校准为前提。无论是高压实验室的型式试验、制造厂的出厂质检，还是变电站的现场运维巡检，KAL9511都能定期消除测量系统误差，使不同时间、不同人员得到的局放数据具备一致性与可比性，满足电力行业与高压设备制造对合规检测的刚性要求，是绝缘状态评估链条中不可或缺的量值基准，从源头守住局部放电检测的可信底线。在新能源与特高压快速发展的背景下，局放检测频次上升，标准源的作用更加突出。把KAL9511纳入实验室与现场的统一量值体系，可打通数据孤岛。它虽小，却是整条绝缘评价链路可信度的起点。

在现场与实验室中，只要涉及局部放电检测数据的可信度，就需要用到KAL9511。例如高压电气设备出厂质检时，需对装配好的局放测量系统先行校准，确认灵敏度与读数准确；变电站检修后复测、交接试验前，也宜用它对在运局放仪做量值核查；当同一台设备多次测量结果漂移、或不同仪器对同一试品读数差异偏大时，更应先以KAL9511统一基准。它能消除检测系统的积累误差，避免把仪器偏差误判为设备缺陷。对于变压器、电缆、互感器、开关柜等依赖局放判断绝缘状态的设备，定期校准尤为必要，是质量把关的前置环节，也是试验报告具备公信力的前提条件。在校验周期管理上，可把KAL9511纳入设备台账，按季度或每次重要试验前执行，形成制度。对于新购或返修后的局放仪，首次投用前校准更是不可缺少的一步，这能把人为与设备因素造成的偏差，在检测前就拦截下来。
