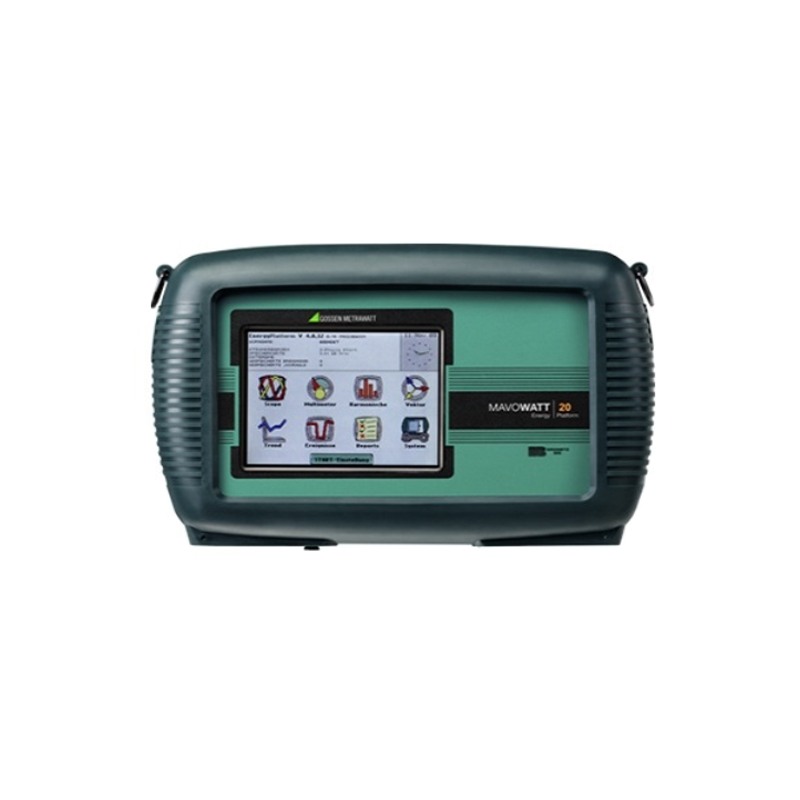

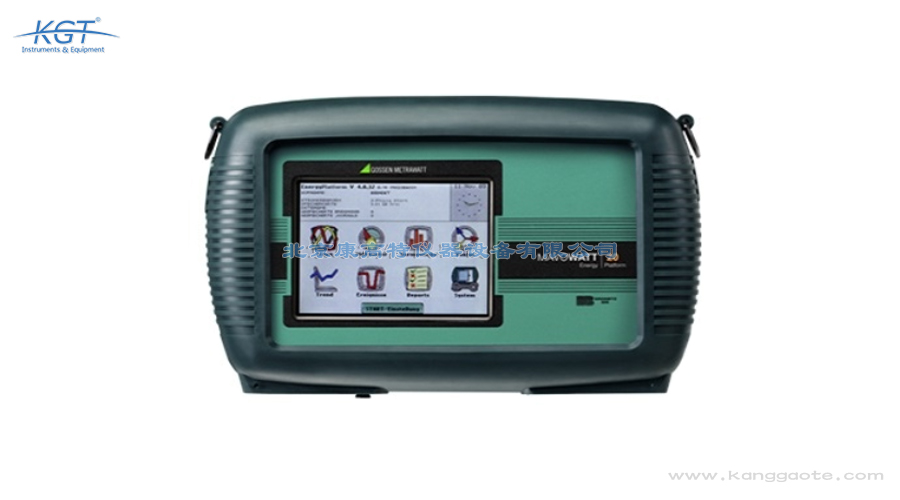

德国GMC-Instruments MavoWatt 20电能质量分析仪

MavoWatt 20 的主机功能完全一致，不同套装的差别主要体现在随附的电流传感器上，选型时应以被测回路的额定电流和现场安装空间为依据。 套装一配备四支测量范围为十到五百安的交流电流钳，适合配电支路的常规检测；套装二配备四支一至十安的交流电流钳，用于小电流回路或经过互感器二次侧的场合；套装三采用三相柔性电流传感器加单相互感器的组合，量程为三十、三百与三千安三档，适合母排密集、钳口难以张开的大电流进线。 如果被测对象既有交流又有直流，可以另外选配交直流两用电流钳，一百五十安与一千五百安两种规格分别由电池或外置电源供电。柔性传感器还有六十、九十和一百二十厘米几种长度可选，便于在间距较大的母排上绕装。 选择时还要考虑钳口尺寸与导线间距，柔性电流传感器可以弯曲绕装，在空间受限的开关柜内比刚性钳更具适应性；刚性钳则在需要频繁拆装的场合更加顺手。

MavoWatt 20 的优势在于把电能质量分析与能耗管理集成在一台便携主机中，避免了携带多台单一功能仪器往返现场的麻烦。 它的八条通道同时支持交流与直流输入，电压量程一到六百伏、电流量程一到六千安，配电侧的绝大多数回路都能直接接入，不必再为不同性质的被测对象更换设备。触发记录功能可以对突升、突降和波动设定阈值并自动保存波形，这是普通电能表不具备的能力。人机交互上，仪器配备十二乘九点五厘米的彩色液晶触摸屏，界面提供多种语言，不同地区的现场人员都能顺畅操作。 数据出口方面同时提供 RS232、USB 与局域网接口，便于接入既有网络或单机导出；主机尺寸为二百零三乘三百乘六十四毫米、重量约一点八公斤，配便携箱后可随身携带。这些特性使它既适合排查故障，也适合做周期性的能效普查。 综合来看，它把事件捕捉、谐波诊断与能耗统计放在同一台主机内完成，一次接线即可得到互相印证的多类数据，减少重复上门与多次接线的成本，也避免了不同仪器之间数据不一致的困扰。

MavoWatt 20 在谐波分析、能量管理与事件定义三个层面都有明确的国际依据，能够满足绝大多数合规性检测的引用要求。 谐波与间谐波的测量方法遵循 IEC/EN 61000-4-7，仪器按该标准规定的分组方式处理频谱，最高可分析到六十三次，保证不同实验室之间的结果可以互相比较。能量管理方面符合 EN 16001 的要求，可支撑能源台账与减排量的核算。电压事件的判定与分类则参照 IEEE 1159，跌落、骤升、短时中断等扰动的持续时间与幅值都按该标准定义。 在安全等级上，四路电压输入满足 CAT III 要求，可在配电柜等固定设施上直接使用。数据记录部分支持对所有参量的最大值、最小值与平均值按可调间隔连续保存，并记录带时间标签的电压跌落与波动，为后续出具报告保留完整证据链。 对于需要向第三方提交材料的场合，这些标准依据与连续的统计记录共同构成可追溯的证据，能够说明测量方法、分析带宽和判定阈值，避免结论因方法不明而受到质疑。

用 MavoWatt 20 开展一次现场测试的流程相当简洁，其自动设置功能会识别接线方式与通道配置，操作人员不需要专门培训就能开始记录。 第一步是选择电压测试线缆与电流传感器，把四条电压通道接到被测回路，并按量程把电流钳或柔性电流传感器卡在对应相线上，注意钳口方向与实际电流方向保持一致。第二步在彩色触摸屏上确认系统频率、触发阈值与记录间隔，仪器支持对所有参量的最大值、最小值和平均值按可调间隔连续记录。 第三步启动记录并等待一个完整的用电周期，期间可通过屏幕观察实时波形与数值。第四步把高速存储卡中的数据导入计算机，用配套软件生成趋势曲线、谐波频谱和事件列表，最后依据标准限值判断是否需要治理。 若现场需要更长周期的记录，可以把主机挂在被测回路后由交流电源包持续供电，也可以利用可更换式电池组与外置充电器轮换使用，保证监测不会因为换电而中断。

MavoWatt 20 可以直接服务于节能改造与碳排放核算，因为它不仅记录瞬时功率，还连续统计需求量与累计能耗，使改造前后的用能差异有了可比的数据基础。 在改造前期，仪器通过长周期记录把负载的真实运行曲线描绘出来，判断设备是否存在长期轻载、频繁启停或者无功偏大的情况；在改造后期，再用同样的测点和同样的记录间隔复测，即可量化节电效果。分析仪内置的碳足迹计算进一步把耗电量折算成环境影响的评价量，满足能量管理体系对数据台账的要求。 对于引入光伏、储能等替代能源的场合，它可以在同一时间轴上观察传统电源与新电源的出力关系，帮助判断自发自用电量的比例和剩余需量，从而选择更合适的容量配置与运行策略。 此外，仪器支持对所有参量按可调间隔连续记录最大值、最小值与平均值，改造评估时可直接调用统计结果而不必逐点翻查原始波形，显著节省了整理数据所需的时间。

MavoWatt 20 依靠每周波二百五十六个采样点配合十六位模数转换器工作，先把电压和电流波形完整还原出来，再在此基础上完成功率、谐波和能耗的各项运算，这是它兼顾瞬态捕捉与稳态精度的根本原因。 由于采样密度足够高，短暂的电压跌落、骤升以及快速波动不会被漏掉，仪器可以按正负百分之十的阈值设定触发条件，把带时间标签的事件单独记录下来。频率覆盖十六又三分之二赫兹以及四十五到六十五赫兹范围，并采用锁相环同步，保证在电网频率漂移时窗宽依然准确。 在波形数据之上，分析仪能够给出电压和电流的谐波频谱以及间谐波频谱，最高可分析到六十三次，另外还能算出波峰因数、K系数、电话干扰系数和电话谐波波形因数，以及基于均方根值偏差与序分量的不平衡度，便于定位畸变来源。 需要指出的是，高采样率带来的数据量增长由高速存储卡承担，仪器按周期连续写入而不需要人工干预，因此现场可以在无人值守的条件下完成数天乃至数周的连续监测任务。

MavoWatt 20 是德国 GMC-Instruments 面向配电系统推出的手持式电能质量分析仪，主要用来同步采集回路中的电压、电流、功率、谐波与能耗数据，并据此判断供电品质的好坏与用电效率的高低。 仪器一共提供了八条输入通道，其中四条用于电压、四条用于电流，交流系统与直流系统都可以接入，因此在变电所、工业车间、建筑配电房以及发电侧都能长期挂网运行。它可以把有功、无功、视在功率、真功率因数和位移功率因数一并读出，同时统计需求量和累计耗电量，让电费构成变得清楚。 在这组基础数据之外，分析仪还带有碳足迹计算能力，把用电行为换算成可以横向比较的环境影响指标，为节能改造、替代能源评估和用能管理提供量化依据。测量结果能够生成通俗易懂的报表，现场人员不必经过复杂培训，就可以把记录整理成可用于决策的材料。 从应用角度看，它被广泛用于电网与电厂的电能普查、工业企业的用能诊断以及建筑配电系统的定期检测，既可以作为排查供电异常的随身工具，也可以作为建立长期能耗台账的固定手段。

MavoWatt 20 长期挂网时应重点注意供电方式、环境条件和存储容量三项，任何一项准备不足都可能导致记录中断。 供电方面，主机既可用九十到二百六十四伏交流、四十七到六十三赫兹的电源包直接供电，也可使用可更换式电池组，电池组满电条件下可维持约三小时连续工作，停电切换时不会丢失正在进行的记录。环境条件方面，工作温度为零到五十摄氏度，存储温度为负二十到五十摄氏度，相对湿度应保持在百分之十到九十且不凝露，潮湿或结露会影响绝缘与测量稳定性。 存储方面，仪器使用高速存储卡保存数据，基础配置附带四千兆容量的卡，最大可支持到三十二千兆，长时间记录前应估算数据量并选择合适的记录间隔。此外要定期检查电流传感器钳口是否闭合严密，防止因松动引入附加误差。 最后要注意数据文件的归档，长期记录结束后应及时把存储卡内容备份到计算机，并在下次任务开始前确认剩余容量，防止因空间不足导致后面的记录被截断。

MavoWatt 20 在电压与电流测量上标称百分之零点一的读数准确度，但要真正达到这一水平，取决于传感器选型、接线方式和现场环境是否规范。 首先是量程匹配，电流输入虽然覆盖一到六千安，但必须通过电流钳或柔性传感器把实际电流落在配件的线性区间内，用小量程钳测大电流会饱和，用量程过大的钳测小电流则相对误差上升。其次是同步方式，仪器依靠锁相环跟踪电网频率，若被测信号频率超出十六又三分之二赫兹或四十五到六十五赫兹的范围，频谱分析会出现泄漏。 再次是温度与电磁环境，允许的工作温度为零到五十摄氏度，超出该范围或周围存在强干扰源都会影响十六位模数转换的结果。最后要留意出厂校准证书的有效期，并按手册定期对整套系统做核查。 另外，电压测试线应尽量短并远离大电流导体，避免因耦合引入附加信号；电流通道若长期空置，应在设置中将其屏蔽，防止干扰通道参与功率与能耗的合计运算。

MavoWatt 20 记录的数据可以通过 DranView 6 软件在计算机上做深入分析，随机携带的 EPRW 能源自动检测软件则无需序列号即可使用，两者配合可以完成从原始数据到报告的全过程。 导入存储卡数据后，软件首先给出电压、电流、功率与需求量的时间趋势，便于快速定位异常时段；随后可查看谐波与间谐波频谱，观察各次含有率是否超过标准限值，并结合波峰因数与 K 系数判断畸变对变压器和电缆的影响。对于触发记录的事件，软件会列出带时间标签的跌落与波动条目，显示其幅值与持续时间，并可与 IEEE 1159 的定义逐条对照。 在此基础上，软件支持生成新的能源报告，把能耗、需求量与环境指标汇总成图，方便向管理部门或客户说明测试结果。软件另有专业版和企业版可供选择，用于更复杂的多站点数据管理。 借助配套软件的数据导出能力，还可以把多日记录叠加成日负荷曲线，观察负载的周期规律，判断某次读数是否受到偶发工况影响，从而减少以偏概全的可能。
