德国GMC-Instruments Mavowatt 240电能质量分析仪

MAVOWATT 240支持以太网、USB、无线和蓝牙多种通信方式，并可通过VNC接口或苹果、安卓平台的专用应用程序实现远程浏览数据与调整设置。以太网使用RJ-45连接器，速率为100BaseT，既能远程控制也能回传记录；USB提供两个OTG端口，一个全尺寸主端口用于连接外部存储介质，一个微型从端口用于连接计算机；内置无线适配器支持802.11a/b/g，蓝牙为标配，通过USB适配器建立个人区域网络并与个人电脑配合使用。这套接口组合的实际价值在于把人与高危区域分开：仪器留在开关柜前工作，测试人员退到安全位置，用智能电话、平板电脑或传统计算机远程查看实时数值、修改记录设置甚至重启任务，不必反复进入带电区域。对于长期监测点位，把以太网接入企业网络后可实现定期自动取数，减少往返现场的次数。需要留意的是无线与蓝牙在部分配置上才提供，实施前应确认所用机器的接口配置，并按现场无线管理规定选择合适的取数通道。

选配MAVOWATT 240的电流传感器时，关键是让量程覆盖被测回路的最大电流，同时不牺牲小电流段的分辨力。仪器电流侧为四个1.5 V电压型测量输入，兼容GOSSEN METRAWATT的TR、PR等系列传感器，每个连接器都能为柔性互感器提供3 V直流电源，因此可直接驱动柔性钳而无须外接供电盒。套装配置中提供的DRANFLEX 3003XL/24与DRANFLEX 3000XL/24均为三相交流电流传感器，具备30 A、300 A、3000 A三档量程，覆盖从小型配电支路到大容量进线的常见范围；实际使用时应按负荷电流选择合适档位，负荷长期只占量程很小比例时应降档，接近满量程时则应升档以留出裕度，防止峰值削顶。套装还包含ISOFLEX-MHXL电力包直流转换器、PR与PS及4A适配电缆，以及用于四路柔性钳的线缆分配器，便于通道较多的场合整齐布线。安装时统一钳口方向、对齐相序，并让被测导线尽量位于钳口中心，这些细节对功率与谐波结果的可靠性影响相当明显。若被测系统为三相四线制，还应把中性线电流一并纳入监测，第四通道正好承担这一角色，这样才能发现零序电流偏大、三次谐波在中性线上叠加等隐蔽问题。

MAVOWATT 240面向所有需要便捷取得电能质量、需量和能量数据的场景，适应面相当宽。典型使用者包括电力公司，用于线路和变电站的电压特性统计与扰动溯源；设施场馆与楼宇管理方，用于配电系统巡检和能耗分项分析；电气承包商，用于工程交付前的电能质量验收；医院和医疗保健机构，用于保障影像设备、手术室等敏感负荷的供电连续性；军事与政府部门，用于关键设施供电可靠性核查；咨询公司，用于第三方评估与技术报告编制；服务行业与租赁公司，用于短期测试任务的周转使用；教育机构，用于实验教学与科研测量；化工、石化等流程行业，则常用它排查连锁停车事故的电气诱因。之所以适应这么多领域，一是1000 V CAT III、600 V CAT IV的安全等级能覆盖从低压配电到进线柜的多数测点，二是便捷配置并自动获取电网类型的方式让不同背景的使用者都能快速上手，三是内置电池加便携软包的形态便于在多个点位之间频繁转场。

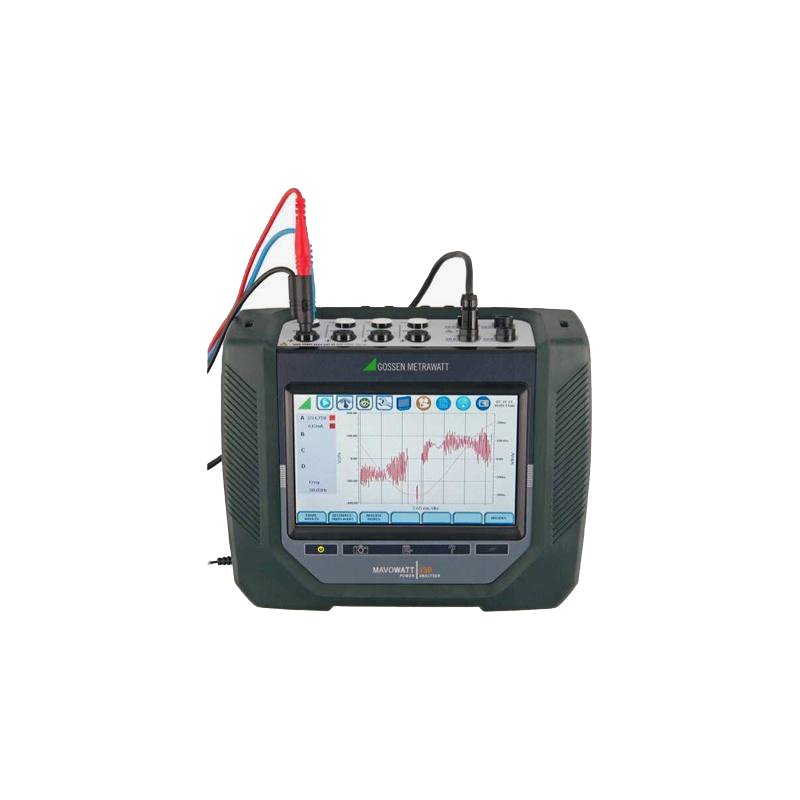

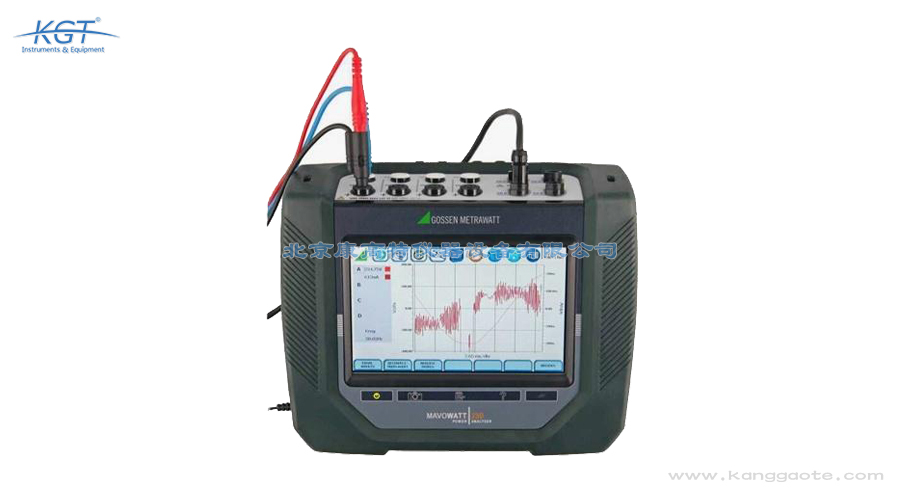

德国GMC-Instruments MAVOWATT 240是一款便携式电能质量、需量和能量分析仪，适用电压范围覆盖1000 V CAT III与600 V CAT IV，属于全新一代MAVOWATT 2xx系列。它的定位是在一台仪器上同时完成电能质量评估、需量统计与能量分析：测量输入包含四个差分交直流电压通道和四个交直流电流测量输入，前者通过带4 mm插头与鳄鱼夹的专用电缆接入，后者兼容GOSSEN METRAWATT的TR、PR等系列电流传感器，并为柔性互感器提供3 V直流电源。人机界面为7寸宽屏彩色触摸屏，能满足现场直接查看波形与趋势的需要，配置过程支持便捷设置并自动获取电网类型，减少人工判断接线方式时的出错概率。仪器同时支持中国电能质量标准与主流国际标准，可快速生成符合中国标准口径的电能质量报告。整机重量约2000克，外形尺寸约255.78×207.26×105.41毫米，防护等级IP 50，随机配置包含整套测试线缆、电池与电源适配器、4 GB存储卡、出厂测试报告、出厂校准证书、操作手册以及Dranview 7软件和便携软包。

MAVOWATT 240的现场使用需要同时关注电气等级与环境限值两条红线。电气侧，电压通道额定1000 V CAT III与600 V CAT IV，超出该范围的系统不得直接接入；电流输入为1.5 V电压型接口，只能配用兼容的电流传感器，不可把电流互感器二次回路直接接进去。环境侧，工作温度允许0至45摄氏度，存储温度为负15至55摄氏度，相对湿度5%至95%且不得结露，工作海拔上限2000米；防护等级为IP 50，具备防尘能力但不能防水，露天或潮湿场所必须加装遮护。机身尺寸约255.78×207.26×105.41毫米、重约2000克，长期挂测时应放置平稳并理顺线缆，防止牵拉造成脱落。若依赖电池运行，要记住续航约3小时的限制，超时任务务必接入外部电源。测量完成后按先电流后电压的顺序拆除接线，并妥善收纳测试电缆与柔性传感器，避免折损影响下一次测量的准确程度。日常使用中还有几点容易被忽视：无线与蓝牙功能属于部分配置才具备的能力，涉密或屏蔽场所应事先确认能否启用；柔性电流互感器的搭扣要检查是否可靠锁紧，松脱会造成读数偏低；在温度接近上限的配电小间内工作时，应避免把仪器紧贴发热母线摆放，留出散

MAVOWATT 240内置的专家应答分析模块用于把原始记录直接转化为诊断结论，主要包含电压跌落方向判断、基于功率因数修正的切换峰值分析以及电机质量分析三项能力。电压跌落方向判断解决的是现场最常见的争议：同一时刻的电压跌落究竟来自上游电网还是本地负荷，模块通过对电压与电流变化关系的分析给出方向性结论，为责任界定和治理方向提供依据。基于功率因数修正的切换峰值分析针对电容器组投切等操作引起的暂态过电压，可评估投切瞬间的峰值水平及其对敏感设备的潜在冲击，帮助优化补偿装置的投切策略。电机质量分析则从供电侧指标出发，评估电压不平衡、谐波等因素对电动机运行的影响，用于排查电机温升偏高或效率下降的电气原因。配合把事件触发前后波形记录深度提升至10000个周期的改进，模块能拿到足够长的前因后果数据，使诊断建立在完整过程之上，而不是依靠片段推测。

使用MAVOWATT 240出一份报告，流程可概括为接线、自动识别、设定记录、采集与生成五个环节。接线时先用随机专用电缆把四个差分电压通道接到相线与中性点，4 mm插头端插入仪器，鳄鱼夹端固定在测点，再把电流传感器套到对应导线上并插入电流输入端。随后利用便捷配置功能让仪器自动获取电网类型，在屏幕上核对相序、幅值与相位关系是否合理，这一步能避免后续功率符号与谐波结果失真。设定记录环节确定测量时长、聚合区间与事件触发条件，并选择时间同步方式；如需完整分析扰动过程，可利用事件触发前后10000个周期的波形记录能力保留足够长的过渡段。采集期间既可在7寸触摸屏上本地查看，也能借助VNC接口或智能设备应用程序远程盯守。采集结束后直接在仪器上快速生成符合中国标准的电能质量报告，或把数据导入随机提供的Dranview 7软件做趋势叠加、事件筛选与图表排版，再结合专家应答分析模块的结论形成完整成果。

MAVOWATT 240遵从IEC 61000-4-30 Class A电能质量测量标准并符合IEEE 1159要求，谐波测量遵从IEC 61000-4-7与IEEE 519标准，同时支持中国电能质量标准体系，可快速生成符合中国标准口径的电能质量报告。Class A是该标准体系中的最高等级，对测量方法、聚合区间、时钟准确度和不确定度都有严格约束，达到这一等级的记录结果通常可用于考核与技术仲裁场合，而不只是作为内部参考。IEEE 1159提供的是电磁扰动事件分类与统计框架，据此得到的暂降、暂升、瞬态口径与国际通行说法一致，便于跨团队沟通。谐波侧遵从IEC 61000-4-7意味着各次谐波与间谐波的分组算法规范统一，配合IEEE 519的限值体系可直接判断谐波注入是否越限。为保证合规性落到实处，时间同步应优先选用GPS方式，其精度为1 ms，网络条件受限时可用NTP，精度为10 ms，仅依赖内部时钟时则要接受更大的时标偏差。另外值得注意的是，标准符合性不仅取决于仪器本身，还取决于测量方案是否规范：测点选择应能代表被评估的供电界面，记录周期要覆盖典型生产工况与休息日的完整循环，电流传感器量程

MAVOWATT 240的电压有效值精度为±0.1%，电流有效值精度同样为±0.1%，功率测量精度典型值为±0.2%，其中电压有效值精度对应200 ms测量窗口。这一水平意味着它不仅能定性发现扰动，还能定量支撑电能质量考核与能量核算：在评估电压偏差是否越限时，零点一个百分点的误差远小于常见判据的容差带宽，结论不会因仪器本身误差而变得模糊；在做能量与需量统计时，功率通道千分之二的误差也足以支撑内部能效对比与分项计量分析。要真正发挥这一精度，需要注意几个前提：电压通道应使用随机配套的专用电缆和鳄鱼夹连接，避免自制引线带来附加接触电阻；电流侧应选择量程与实际负荷匹配的传感器，柔性互感器需保证钳口完全闭合、被测导线居中；测量环境温度应落在零至四十五摄氏度的允许区间内。此外仪器标称的精度描述的是采样与算法链路的整体表现，出具报告时还应把外部电流传感器自身的误差一并计入，才能得到完整的不确定度评估。

MAVOWATT 240的供电由外部适配器与内置电池共同保障，适配器输入范围为90至265 V交流、50或60 Hz，输出12 V，内置可充电镍氢电池续航约3小时，充电时间同样约3小时。这样的配置决定了两种不同的使用策略：短时巡检可完全依靠电池运行，测点之间转场时不必反复寻找插座；长期记录则必须接入外部电源，把电池当作断电期间的缓冲，防止意外失电造成数据缺口。时间基准提供GPS、NTP和内部时钟三种选择，精度依次为1 ms、10 ms与内部晶振水平，多测点同步比对或需要与其他录波装置对齐时应优先使用GPS。数据存储依托4 GB存储卡，并可通过全尺寸USB主端口接入外部存储介质导出，记录开始前应估算采样与事件量对容量的占用。此外把事件前后波形记录深度提升到10000个周期，会明显增加单次事件的数据体量，长周期任务中需要相应调整触发阈值或增加导出频次。一个稳妥的做法是先做一段短时试记录，观察事件触发的实际密度和存储增长速度，再据此推算整段任务的容量需求，并在中途通过以太网远程查看剩余空间，避免长假期间无人值守时数据被写满而中断。
