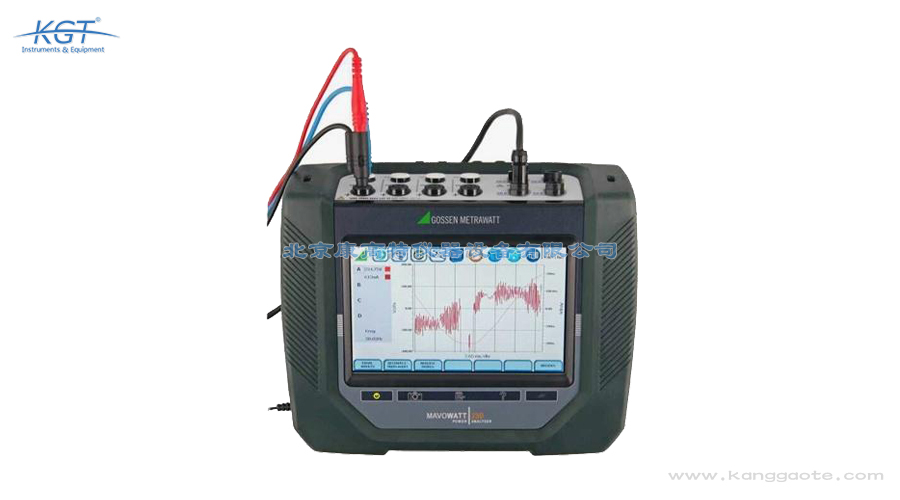

德国GMC-Instruments MavoWatt 270电能质量分析仪

MavoWatt 270 标称的电压与电流有效值准确度为百分之零点一、功率典型准确度百分之零点二，但要达到这一指标，需要保证信号同步、量程匹配与环境条件都处于规定范围内。 同步环节由锁相环完成，如果被测系统的频率波动剧烈或谐波含量过高导致过零混乱，窗口对齐就会变差，进而影响有效值与频谱的计算结果。时间同步方面，外部 GPS 接收器可给出约一毫秒的精度，通过以太网或无线网络获取的网络时间约十毫秒，内部时钟精度最低；做多台联动或需要把扰动与外部事件对时，应优先选择前两种方式。 环境条件同样关键，工作温度超出零到四十五摄氏度、湿度接近凝露或者海拔超过两千米，都会使内部基准与绝缘性能发生变化，进而影响读数。 如果现场存在强电磁干扰，电压测试线应尽量远离大电流母排并避免与信号线平行敷设，必要时把多余的线缆收短，降低耦合带来的附加误差。

MavoWatt 270 配备四个差分式的交直流电压通道，额定指标为 1000V CAT III 与 600V CAT IV，可以直接接入配电柜与低压进线侧的固定设施。 随仪器提供的是两米长的黑色正极与白色负极测试电缆，末端为四毫米插头并配有鳄鱼夹，彩色电缆夹与相位颜色一一对应，接线时不易混淆相序。电流侧则通过套装中的柔性电流传感器接入，套装另加一支三相传感器与一支单相互感器，量程覆盖三十、三百与三千安三档，配合 ISOFLEX-MHXL 电力包与适配电缆使用，可以适应不同截面的母排。 需要注意的是，尽管通道本身具备较高的过压类别，现场仍应在停电验电后接线，并按电缆颜色与端子标识逐一核对，确认钳口闭合到位后再上电，避免因为接线疏漏造成读数异常。 测量结束后应先拆除电压电缆再取电流传感器，并把电缆与传感器按编号放回便携软包，避免下次使用时出现配件缺失或通道对应关系混乱的情况。

MavoWatt 270 在测量方法上遵循 IEC 61000-4-30 Class A 等级，同时兼容 IEEE 1159 对电能事件的定义与分析要求，这意味着它的测量结果可以作为仲裁性依据使用。 Class A 等级对电压有效值、闪变、不平衡、频率等参量的测量方法与不确定度都作出了严格规定，仪器必须按规定的时间窗口和算法处理数据，不同厂家、不同批次的设备在同一测点上得到的结论才具有可比性。谐波方面则遵循 IEC 61000-4-7 的测量方法并参照 IEEE 519 的限值思路，保证频谱分组与含有率的计算口径一致。 由于同时支持国际标准与中国国家标准，仪器可以直接生成符合国内规范的报告文本，减少人工换算与二次整理的工作量，也降低了因方法描述不清而在评审中被质疑的风险。 在需要向监管部门或第三方提交检测结论的场合，这种等级与方法的明确对应关系尤为重要，它使报告中的每一个数值都能追溯到具体的测量算法与时间窗口。

解读 MavoWatt 270 的数据时，应把稳态参量、频谱结果和瞬态记录分成三个层次分别判断，再综合得出治理结论。 第一层是稳态趋势，先看电压、电流、功率与不平衡度在一周内的变化，判断是否存在长期偏移或周期性过载。第二层是频谱，按 IEC 61000-4-7 的方法查看各次谐波与间谐波的含有率，结合 IEEE 519 的限值思路判断是否超标，并观察谐波随负载投切的变化规律，从而定位非线性负荷。 第三层是瞬态，仪器以一微秒间隔保存的波形可用于判断扰动是容性投切引起的振荡，还是雷击或操作过电压造成的尖峰，其幅值、持续时刻与发生相别都会被记录下来。 把三层结果放在同一时间轴上比对，就能区分长期性电能质量问题与偶发性事件，避免只凭一次读数做出片面的判断。 对于需要复核的结果，可以调出事件前后的完整波形与矢量图，确认相位关系与幅值变化是否吻合，从而排除接线错误或传感器松动造成的假象。

MavoWatt 270 融合了当前主流的通讯方式，可以通过智能手机、平板电脑或者传统计算机远程浏览数据并调整设置，让操作人员在远离带电部位的安全位置完成全部操作。 有线方面，仪器提供 RJ-45 以太网接口，支持 100BaseT 网络通信；同时配备两个 USB OTG 端口，其中全尺寸主端口可外接闪存设备扩展存储，微型从端口用于与计算机即插即传数据。无线方面内置无线适配器与天线，支持 802.11a、b、g 网络，通过 VNC 通道实现远程控制与数据传输。 此外还标配外部蓝牙 USB 适配器，可建立个人区域网络用于远程控制与数据传输，但这一方式仅兼容计算机。借助这些通道，配合苹果或安卓平台的应用程序，现场无需反复插拔线缆即可完成长时间监测。 远程通道同时承担数据下载的任务，长周期记录不必等到现场回收设备才能查看，中途发现问题可以及时调整阈值与记录周期，减少无效测试。

MavoWatt 270 采用每个周期五百一十二个样本的采样方式，在五十赫兹系统中对应二十五点六千赫兹、在六十赫兹系统中对应三十点七二千赫兹，整个采样过程由锁相环电路控制并随电力线频率自动调整，从而保证窗口长度始终与真实周期对齐。 在这种高密度采样的基础上，仪器再按标准的二百毫秒窗口计算电压和电流的有效值，电压与电流的读数准确度均可达到正负百分之零点一，功率的典型准确度为正负百分之零点二。除了稳态量之外，主机内部还设置了独立的高速瞬态电路，能够以一微秒的采样间隔捕捉陡峭的瞬变并记录波形数据，用于按 IEEE 1459 分析畸变系统和不平衡系统。 稳态通道与瞬态通道各司其职，既不会因为高速记录而耗尽存储，也不会因为常规记录而错过快速扰动，这是它同时胜任长期普查与故障排查的技术基础。

MavoWatt 270 相比上一代产品的提升主要体现在交互方式、标准等级、瞬态能力和通讯手段四个方面。 交互上，它采用七英寸宽屏彩色触摸屏，现场可以直接在图形式界面上完成设置与查看，不必再依赖按键与层级菜单；仪器还能自动获取电网类型，省去人工判断接线方式的步骤。标准等级上，它遵循 IEC 61000-4-30 Class A 与 IEEE 1159，谐波部分符合 IEC 61000-4-7 与 IEEE 519，报告口径更加权威。 瞬态能力上，独立的瞬态电路可以实现一微秒级采样间隔并保存波形，为分析畸变与不平衡系统提供依据。通讯上，以太网、USB、无线局域网与蓝牙多种通道并存，配合移动应用程序即可远程控制。 主机外壳约 255.78×207.26×105.41 毫米、重量约两千克，虽然功能更强，但仍可用便携软包单人携带。 内置的四千兆闪存与可外接闪存设备的设计，也让它能够连续保存数周的高分辨率数据，不必频繁到现场导出，进一步提升了普查工作的效率。

MavoWatt 270 是德国 GMC-Instruments 推出的全新一代 MAVOWATT 2xx 系列电能质量分析仪，用于对供电网的电压、电流、功率、谐波、瞬态与能耗做高分辨率的长期监测与评估。 它配有七英寸的宽屏彩色触摸显示屏，现场人员可以直接在屏幕上观察实时波形、频谱和趋势，也可以通过菜单完成全部设置，不必依赖计算机。仪器支持便捷配置并自动获取电网类型，接线完成后能自行识别被测系统的接线方式，大大简化了单相、分相与三相系统的部署过程。 在完成常规电能测量的同时，它还具备扩展的供电网分析功能和瞬态事件特性描述能力，可以把电压跌落、骤升、短时中断以及微秒级的瞬态扰动分别归类并给出特征量，最终生成符合中国国家标准的电能质量报告，直接用于合规性评价。 它也适用于电网与电厂的日常普查、工业用户内部配电系统的定期诊断，以及对新建或改造线路的验收测试，是一台兼顾巡检与合规评价的通用型设备。

MavoWatt 270 长期挂网时需要同时满足环境与供电两方面的条件，否则容易出现记录中断或数据失真。 环境方面，允许的工作温度为零到四十五摄氏度，存储温度为负十五到五十五摄氏度，相对湿度应在百分之五到百分之九十五之间且不凝露，使用海拔最高不超过两千米；外壳防护等级为 IP 50，能够防止灰尘大量进入，但不能在淋雨或严重粉尘的场所裸露使用。 供电方面，主机可通过九十到二百六十五伏交流、五十或六十赫兹的通用电源供应器取电，该供应器输出十二伏并配有多种国家规格的插头；内部还装有可充电的镍氢电池作为不间断电源，满电可维持两小时续航，电量耗尽后需要约三小时充回。 在可能频繁停电的现场，建议把外部电源与内置电池同时投入，这样即使短时失电也不会丢失正在进行的记录。 此外要预估数据量，主机内置四千兆闪存并支持外接闪存设备扩展，长时间高密度记录前应确认剩余空间，必要时降低记录密度或分段下载。

使用 MavoWatt 270 开展一次合规性普查，通常分为接线、配置、记录、出报告四个阶段，其中配置环节因为仪器可以自动获取电网类型而变得非常简便。 接线阶段先把四路电压电缆按颜色接到被测母线，再把电流传感器卡在对应相线上并确认方向；随后开机让仪器识别系统类型与额定频率，设定记录周期与事件触发阈值。 记录阶段仪器按标准窗口连续保存稳态参量，同时由高速瞬态电路监视微秒级扰动，整个过程无需人员值守；时间同步可选择外部 GPS 接收器、网络时间协议或内部时钟三种方式，以便多台设备的数据在时间轴上对齐。 最后把数据传输到计算机，用随机附带的 DranView 7 软件生成图表与符合中国国家标准的电能质量报告，并按限值逐项给出结论。 对于多测点联动的项目，还可以利用时间同步功能把各台设备的数据统一到同一时标，便于在报告中说明扰动传播的方向与先后顺序。
