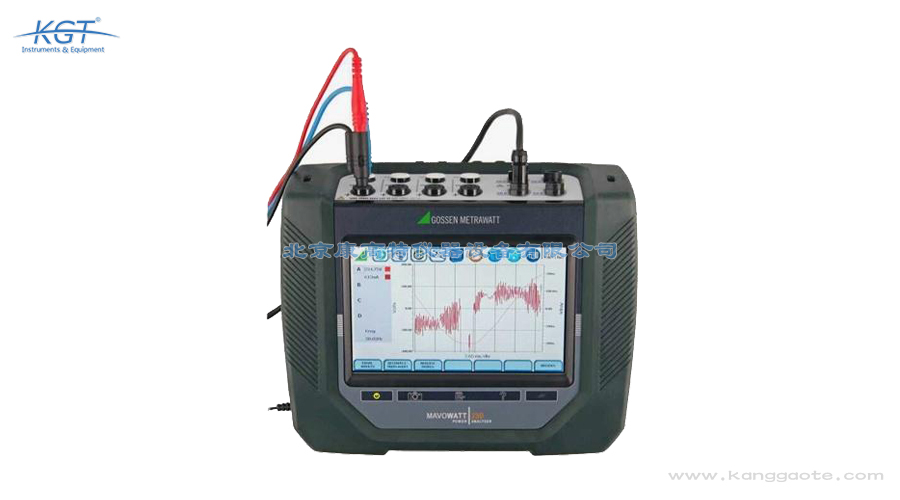

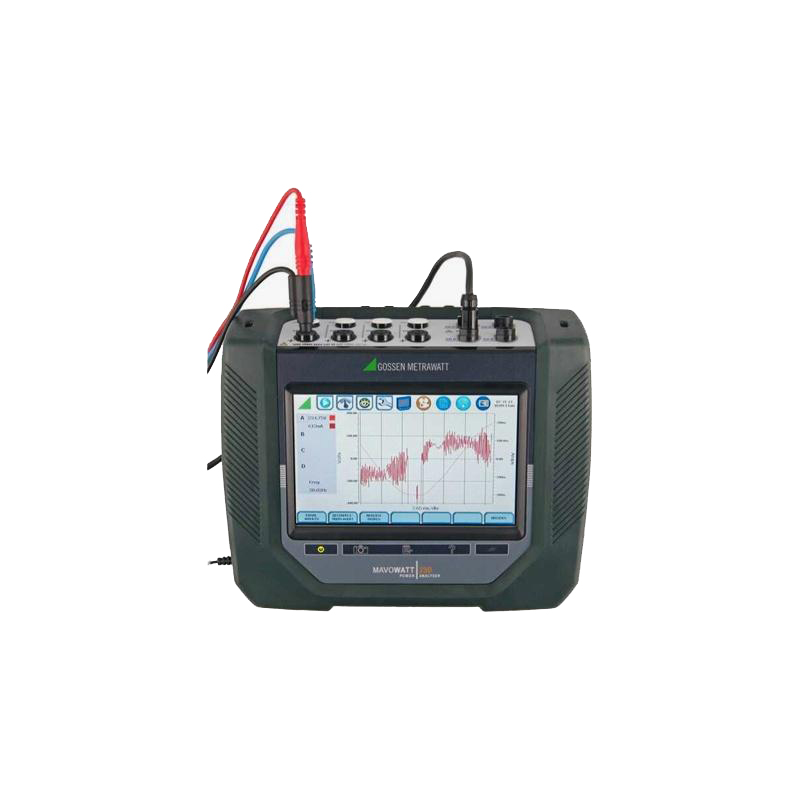

德国GMC MAVOWATT 270-400电能质量分析仪

MAVOWATT 270-400在电压和电流通道上均实现每周期每通道512次采样，这个采样密度足以支撑后续所有事件判据和谐波运算。对于持续时间在毫秒级的普通瞬态变化，它能够分辨到32 μs（60 Hz时）或40 μs（50 Hz时）的采样间隔，雷击、操作过电压一类現象因此不会被平滑掉。 针对更陡峭的高速瞬态，仪器的分辨能力可达1 μs，用来捕捉半导体器件开关、变频设备换相造成的尖峰。参数配置环节提供瞬态事件触发，并可设定事件发生前后波形的最长记录周期，事后回溯时能够看到扰动之前的稳态与之后的恢复过程。 由于采样、事件检测与趋势记录并行工作，短时暂态与长时段需量、能耗数据落在同一份记录里。配合事件触发条件，用户可以只对关心的阈值进行记录，从而把有限的存储容量用在真正有价值的波形上。此外，每周期512点的采样密度也是后续频域运算的前提，EN 50160 Edition 3所要求的电压特性统计，正是依靠这些样本完成的。

MAVOWATT 270-400是德国GMC-Instruments推出的MAVOWATT 2xx系列成员，用途是监控、分析和记录公共电网系统与工业用电环境中的电能质量参数。它既可以挂在变电站低压侧长期蹲守，也可以在工厂、数据中心、医院一类对供电敏感的场合作定期或临时性的调查。 这类工作的目标是拿到全部与电能质量相关的测量数据，让电网扰动和各种事件能够按照不同测试标准自动标记，最后输出符合国际或国内要求的报告。有了连续的历史记录，供电质量的持续优化才有依据，而不是凭几次抽查拍脑袋判断。 MAVOWATT系列按四种性能等级划分，从注重性价比的入门款到功能全面的旗舰机型都有，用户可以依照自己的测量任务挑选匹配的档次。该系列在研发时特别强调操作安全、通信接口丰富、记录与报告生成手段多样，以及更高的采样率和测量分辨率。实际安排上，通常先用它做一次全面普查来确定值得关注的回路，再对疑点位置长期挂网验证，比漫无目的地长期开机要高效得多。

MAVOWATT 270-400按IEC 61000-4-30:2008 Class A的规定测量电能质量参数，这是目前对测量方法与准确度要求最严格的等级，因此不同厂家、不同批次的读数之间可以直接横向比较。谐波部分遵从IEC 61000-4-7与IEEE 519，畸变相关的计算结果有统一的窗宽与分组依据。 此外它还符合IEEE 1159对电能质量事件的分类与描述要求，并贴近IEEE 1459高级能耗标准来处理非正弦条件下的功率分解，让能耗数据不至于因谐波而失真。EN 50160 Edition 3被用来评估公共电网电压特性，可直接给出合格与否的结论。 值得一提的是，这一代MAVOWATT 2xx产品同时支持最新的中国电能质量标准以及相应的国际标准，并能够快速生成符合中国现行标准的电能质量报告，这对需要向国内监管方或业主提交正式文档的项目而言尤为关键。由于整套判定流程建立在公认方法之上，甲乙双方在验收环节不会因各自采用不同方式而各执一词，报告给出的结论因此更容易被接受。

MAVOWATT 270-400内置以太网口、Wi-Fi、蓝牙接口与USB，并且支持VNC虚拟远程控制，通信手段覆盖了当前主流的连接方式。使用者可以站在测试地点附近相对安全的环境里，用智能手机、平板电脑或者传统计算机浏览实时数据并调整测量设置，不必一直守在高电压设备旁边。 苹果生态和安卓平台都有配套的应用程序，充当计量表盘与告警终端，一旦越限即刻提示。这样在严酷或受限的作业环境中，人员可以减少停留时间，又能保证异常不被错过。 若需要多台装置的数据时间对齐，还可以利用GPS时钟同步功能，只需另行配置GPS接收器与天线。仪器本身的时钟精度为25 ℃条件下每天误差在±1 s以内，通过NTP校时可达±10 ms，采用GPS同步后进一步收紧到±1 ms。时间基准保持一致，意味着分散在不同配电室的多份数据可以事后精确对齐，判断扰动沿着哪一级传播便有了依据。远程浏览并不需要额外的服务器，只要现场网络可达就能实现。

常规电能质量分析仪大多只支持50 Hz与60 Hz两种工频，而MAVOWATT 270-400明确把测量频率扩展到50/60 Hz以及400 Hz，这正是它在型号名称里带上400的含义。航空地面电源、舰船电站、部分军工与高端制造装备普遍采用中频供电，这类系统的频率是工频的八倍，普通仪表无法正确锁相。 支持中频之后，同一台分析仪可以直接走进机场廊桥电源、雷达站或船舶配电板，不必另外配备专用设备。由于采样体制本身就建立在较高的采样率之上，切换到400 Hz时仍能维持规定的采样密度，谐波窗口与事件判据依然成立。 对于需要同时管辖工频与中频两套配电的企业，一台主机覆盖全部馈线，既免去了两套数据难以合并的麻烦，也减少了因仪表差异带来的比对误差。值得注意的是，中频系统对测试线缆的分布参数更为敏感，应尽量使用原厂配套的整组测试线缆并缩短引线长度，否则高频成分会在到达仪器之前就被衰减掉。

标准配置里包含DranView 7软件，它与MAVOWATT 270-400主机、整套测试线缆、电池及电源适配器、4 GB存储单元、出厂校准证书、操作指导手册和便携箱一并交付。软件承担的主要任务是把主机记录下来的原始数据整理成可读的趋势图、事件列表和统计汇总。 面对不同测试标准，软件能够按对应规则自动标记电网扰动与电能质量事件，并直接输出国际标准和中国国家标准格式的分析报告。对于需要向业主或监管部门说明供电状况的项目，这种一键式合规输出省去了大量手工整理工作。 除了生成报告，它还能把某一段时间的电压、谐波、需量与能耗串起来作纵向比较，帮助判断某一整改措施是否真正见效。这样持续的闭环分析，正是供电质量得以不断优化的基础。软件还支持越限提示与事件回溯，使用者从概览视图点进任意一次事件就能看到完整波形，不必在海量离线数据里逐条翻找。

MAVOWATT 270-400带有专门的专家分析模块，其中第一项是电机状态监测，用于在电机运行过程中跟踪与转矩、发热相关的电气特征，从而判断转子或供电是否存在隐患，避免等到跳闸才发现问题。 第二项是电压跌落方向判定。当系统发生电压下陷时，判断扰动来自电源侧还是负载侧往往决定了处理方案；有了方向信息，运维人员不必逐级排查整条馈线，可以直奔上游或下游去核实。 第三项是功率因数修正电容器组的投切识别。补偿柜频繁动作往往伴随涌流与谐振，把每一次投切都记下来并与其后的电压畸变对齐，便能判断谐波是否被电容器放大。三项功能合在一起，让这台分析仪的角色从单纯的记录装置延伸到辅助诊断。把这些结论整理成周期性报告之后，设备状况的变化脉络会变得清晰，排查安排也就从被动处理转向依据实测状态来规划。

MAVOWATT 270-400整机约2 kg，折合4.3磅，配合便携箱可以单人携带，适合需要频繁转场的巡检工作。显示屏为7英寸WWGA彩色液晶，采用基于图标的触摸操作并带LED背光，配电室内光线偏暗时依然看得清楚。 环境方面，工作温度为0到+50 ℃，存储温度可低至-20 ℃、高至60 ℃，相对湿度范围为0到95%且不结露，因此从寒冷的户外变电站到潮湿的地下泵房都能正常开机。供电采用AC电源适配器，输入为100到240 Vac、50/60 Hz，全球范围内的现场插座都可直接使用；内置电池3小时即可充满。 存储容量为4 GB，足以支撑较长时间连续记录。操作语言包含中文简体与繁体，另有英语、德语、西班牙语、法语、意大利语、瑞典语、芬兰语、波兰语、泰语和韩语，跨国团队共享同一台设备时不会因语言产生障碍。界面本身以图标化的触摸元素为主，切换语言并不会改变功能布局，不同地区的作业人员接手时几乎不需要重新熟悉。整机约2 kg的重量配合便携箱，在高层或野外变电站也能单人搬运到位。

MAVOWATT 270-400配备4通道电压差分输入，支持交流或直流，量程覆盖到1000 V，准确度优于读数的0.1%再加满量程的0.05%。电流侧同样是4通道差分输入，交直流通用，指标与电压侧一致，均为±0.1%读数加±0.05%满量程。 四路差分结构意味着每个通道都有独立的参考端，多点接线时不易形成地环路，这在配电柜密集的现场尤其重要。一次接入即可同时观察三相四线系统的电压、电流以及中性线状况，不必反复颠倒接线顺序。 在安全方面，仪器达到1000 V CAT III与600 V CAT IV的测量类别，可以直接接到配电变压器出线端等位置。结合触摸屏操作与绝缘测试线缆，现场人员在带电盘柜前的工作量明显减少，这也是MAVOWATT系列在设计阶段就把操作安全放在首位的原因。测量前还应确认被测回路落在仪器标称的测量类别之内，超出范围时需借助外部互感器过渡，并把变比如实记录，否则后续的功率累加会整体偏小。

MAVOWATT 270-400提供面向电能质量、需量与能耗的自动设置方式，选定目标之后仪器自行配置相关通道和判据，适合经验不多的使用者快速开工。同时保留手动设置向导，遇到特殊接线或非标准工况时，可以按提示逐项调整而不会遗漏关键环节。 配置过程中会自动获取电网类型，接线方式不需要人工反复确认。进入测量之后，实时监控画面让读数、波形与状态一览无余。参数层面还可以指定最大事件前、后波形记录周期，并对瞬态事件设定触发条件。 计算参数也有清晰分工：功率与电能按1秒采样累积，畸变类指标则在200 ms、3 s与10 min三种周期上分别统计。把不同时间尺度的数据放在同一份报告里，既能说明瞬时扰动，也能反映长期趋势。若是临时性质的调查，可先借助实时监控确认相序与通道配置无误，再启动正式记录，避免因为接错一路而将整轮工作作废。
