德国GMC-Instruments Mavowatt 230电能质量分析仪

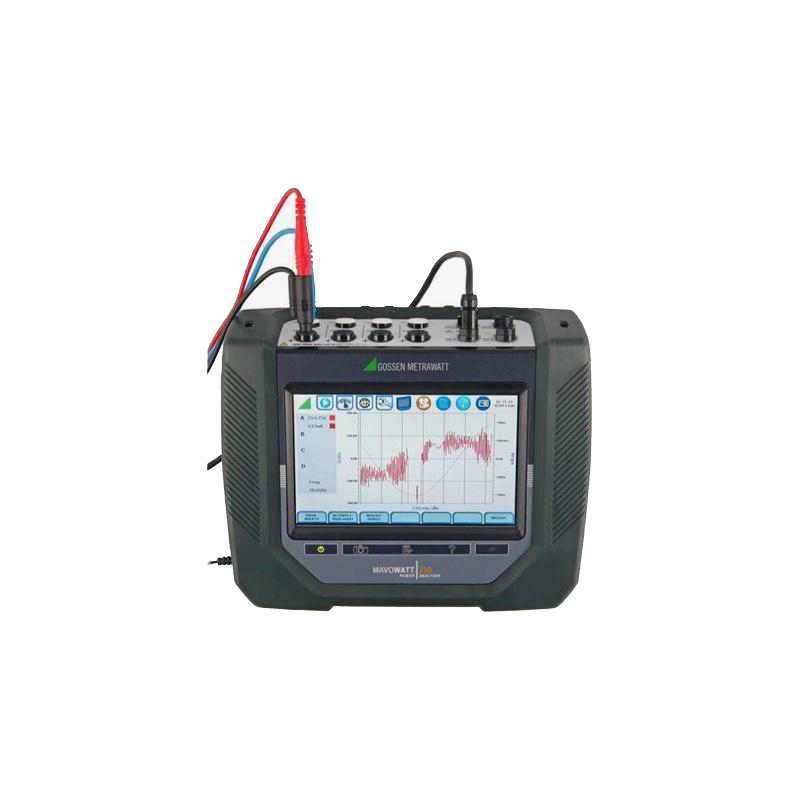

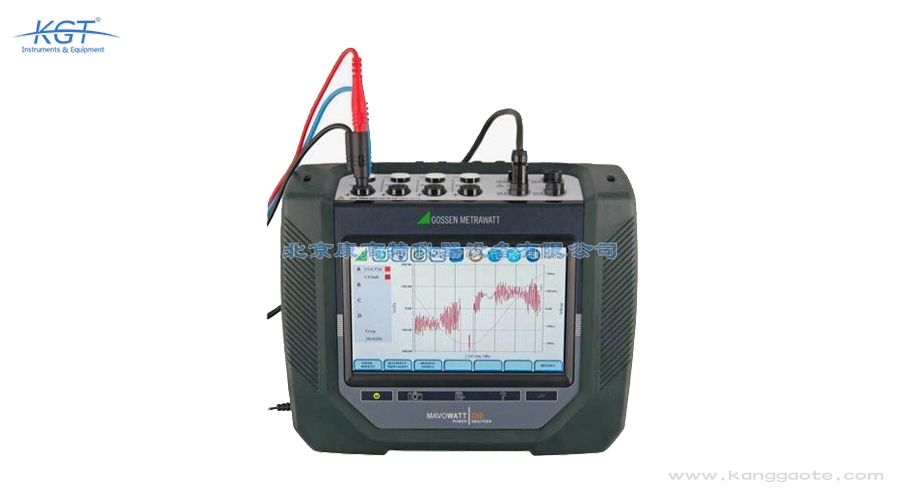

德国GMC-Instruments Mavowatt 230是一台便携式电能质量、需量与能耗分析仪，核心用途是在公共电网与工业配电现场连续记录电压电流变化并判定电能质量是否达标。它属于高森美达（GOSSEN METRAWATT）系列仪表，机身配有四个对称交直流电压通道与四个交直流电流输入通道，可同时看住三相四线系统的全部相线与中性线回路，一次接入即可获得完整的三相电能质量画像。功能上它既能捕获电压暂降、骤降、暂升、瞬态、三相不平衡与闪变这类事件型扰动，也能连续统计谐波、间谐波与电网信号，并计算瓦特、伏安、乏、功率因数以及需量与能耗等功率类指标。人机交互采用七英寸宽屏彩色触摸液晶显示屏，现场设置、查看趋势与生成报告都在本机完成，不必额外携带电脑。整机尺寸约25.4×20.3×7厘米，重量1.9千克，外壳防护等级达到IP50并带支架与线缆管理装置，方便在配电房或开关柜前长时间挂测。面向充电桩性能检测这类新兴场景，它可同时评估桩体取电质量与能耗表现，为设备验收、故障定位与运行优化提供有据可依的原始数据。

用Mavowatt 230完成一次测试，通常按准备、接线、配置、记录、导出五步推进。准备阶段先确认测点电压等级在仪器允许范围内，检查测试线与电流传感器是否完好，并给主机接入电源；接线阶段按相序把四路电压夹接到相线与中性线，把柔性电流传感器套在对应导线上，注意箭头指向负荷方向。配置阶段在七英寸触摸屏上让仪器自动识别连接类型并生成参数配置，随后确认频率范围选在45至65赫兹或15至20赫兹，设定记录时长、聚合区间以及暂降、暂升、瞬态的触发阈值，必要时开启GPS或NTP时间同步。记录阶段可借助仪表盘功能实时盯住关注量，也可离开现场，通过以太网、无线或蓝牙用VNC界面远程查看进度。记录结束后在本机直接生成报告，或把数据经USB端口拷到外部存储设备，再导入Dran-View 7软件做趋势比对、事件回放与图表整理。整个流程界面直观，按厂方说明无需专门培训即可上手操作。若同一任务需要多点同步测量，建议在开始之前统一各台仪器的时间源与聚合区间设置，这样后续把不同测点的曲线放在一起比对时，时间轴才能严格对齐。

影响Mavowatt 230测量结果可信度的因素主要来自接线正确性、传感器选配、时间基准与环境条件四个方面。接线是首要环节，相序错位、电压夹与电流传感器不对应、或者电流钳装反方向，都会让功率因数、有功与无功的符号和数值失真，因此必须借助仪器的自动识别连接类型功能核对判定结果。传感器方面，交直流电流传感器的量程应与被测负荷匹配，量程偏大时小电流段的分辨力下降，量程不足则可能进入非线性区，柔性传感器还要保证钳口完全闭合、被测导线尽量居中。时间基准会影响事件比对，若未启用GPS或NTP同步，多台仪器之间的时标漂移会让扰动因果顺序的判断出现偏差。环境条件同样重要，超出零至五十摄氏度的工作温度区间或在接近结露的湿度下运行，都会削弱测量稳定性。另外采样密度为每周期512点，对极短瞬态的还原能力取决于机型所支持的瞬态频段，评估结论时应结合这一限制来看待。

解读Mavowatt 230的数据，建议先看事件清单再看统计趋势，最后回到波形细节。事件清单里记录的是电压暂降、骤降、暂升、瞬态与不平衡等触发项，重点关注残余幅值百分比与持续时间这两个量：幅值跌得深且持续时间长的暂降往往足以让接触器释放或变频器停机，属于必须追查的对象；数量多但幅值轻微的记录通常反映上游线路的正常投切。统计趋势部分包含电压有效值、频率、谐波与间谐波含量、闪变指标以及瓦特、伏安、乏、功率因数与需量能耗曲线，把它们与IEC 61000-4-30 Ed. 3 Class A及EN 50160的评估口径对照，即可判断电能质量是否合格。若谐波总量偏高，可顺着各次分量找出主导次数，进而推断非线性负荷的类型；若能耗与需量的峰谷差过大，则提示存在负荷管理与节能空间。最后借助Dran-View 7软件调出对应时刻的波形，用于确认扰动来自电网侧还是本地负荷，必要时再用迷你报告功能整理成简明结论。判断方向的一个实用经验是同时观察电压与电流的变化配合关系：电压下降而电流上升多指向本地负荷冲击，电压电流同步下降则更可能是上游系统的原因。

部署Mavowatt 230的正确做法是先确认被测系统的接线形式，再依次接入电压与电流通道并让仪器自动识别配置。该机具备四个对称的交直流电压通道，覆盖三相加中性线，电压测量输入最大承受一千伏有效值，属于III类安装、污染等级二，接线时应使用与之匹配的测试线与柔性探测组件，并严格遵守带电作业规范。电流侧提供四个交直流电流输入通道，可连接灵活的交直流电流传感器，安装时要注意钳口方向与相序一一对应，避免功率符号反向。接好之后在触摸屏上启动自动识别连接类型与参数配置的功能，仪器会给出接线判定建议，核对相位与幅值无误后再开始记录。若需要长期挂测，应把主机放在通风干燥处，利用随机支架与线缆管理装置固定，防止线缆牵拉造成接触不良。同时建议开启GPS或NTP时间同步，并根据任务需要设定聚合周期与事件门槛，使记录既能覆盖关注区间，又不至于把内置闪存过早填满。

Mavowatt 230的工作原理是对四路电压和四路电流通道进行高密度同步采样，再由内部算法把采样序列拆解成稳态指标与事件记录两条线索。其信号采样率为每周期512个样本，这样的密度足以把半个周期内快速变化的波形细节保留下来，因此电压暂降的起始时刻、最低残压和持续时间都能被完整还原；对于上升沿更陡的瞬态过程，仪器按型号能力覆盖低频、中频与高频瞬态的捕获。稳态侧，仪器在固定聚合区间内按标准算法计算有效值、频率、谐波与间谐波含量以及闪变指标，并把结果按时间序列写入内置的四吉字节闪存。频率适用范围包含15至20赫兹与45至65赫兹两段，前者便于处理低频供电系统，后者对应常规工频电网。时间基准方面支持GPS与NTP两种同步方式，多台设备或跨站点数据因此可以对齐到同一时标，便于回溯扰动的传播路径。测量结果既能通过以太网、无线与蓝牙链路远程取回，也可用USB端口导出到外部存储介质，再交给Dran-View 7软件做深入分析。

Mavowatt 230最典型的用武之地是电网、发电厂与工业企业内部需要快速便捷取得电能质量、需量和能耗数据的现场。在公共电网侧，它可挂接在变电站低压母线或馈线出口，长期记录电压合格情况、谐波含量与扰动事件，为线路治理提供依据；在电厂与工业厂区，它常用于排查敏感设备频繁跳闸、变频器报警、照明闪烁等疑难问题，通过事件时标与波形回放锁定扰动源究竟在上游电网还是厂内负荷。随着电动汽车基础设施铺开，该型号被用作充电桩测试仪，评估桩体在大功率充电过程中的取电质量、功率因数与能耗表现，也能发现桩群同时启动造成的电压跌落与谐波叠加。此外，楼宇配电、数据机房、医院以及轨道交通供电等对电压连续性要求高的场合，同样适合用它做阶段性巡检。凭借七英寸彩色触摸界面与远程控制能力，测试人员可在安全区域通过VNC界面或苹果、安卓应用程序操作仪器，明显减少在危险环境中的停留时间，这一点对高压场所尤为重要。

与只能读取瞬时数值的普通功率表或功能单一的记录仪相比，Mavowatt 230的长处集中在通道完整度、数据合规性与取数便利性三点。通道方面，四电压加四电流的对称结构让三相四线系统的所有回路一次接入，不必分次测量再拼接结果；采样上每周期512点的密度使事件波形保留足够细节，判断扰动类型时不用靠经验推测。合规方面，它按IEC 61000-4-30 Ed. 3 Class A执行测量，并对应EN 50160的评估口径，输出结果具有法律认可效力，可直接作为供用电双方讨论争议时的技术依据，这是普通巡检仪表难以替代的能力。取数方面，仪器同时提供以太网、Wi-Fi、蓝牙与USB通道，既能远程回传也能本地导出，配合仪表盘功能可实时监控单个关键数值，配合自动报告与迷你报告功能可快速产出符合内部协议要求的成果文件。安全等级达到1000 V CAT III与600 V CAT IV，机身IP50防护而整机仅1.9千克，兼顾工程现场的安全余量与随身携带需求。频率适用区间同时覆盖15至20赫兹与45至65赫兹，让它既能用于常规工频系统也能应对特殊低频供电场合，通用性明显优于只支持单一工频档的简易记录设备。

使用Mavowatt 230时最需要守住电压等级与环境条件这两条边界。电压侧，测量输入最大允许一千伏有效值，对应III类安装与污染等级二，电源供电部分为II类、污染等级二，切勿把仪器接到超出标称范围的系统上，也不要在未验电的情况下贸然夹接。环境侧，工作温度范围为零至五十摄氏度，存储温度为负二十至五十五摄氏度，相对湿度需保持在百分之十至百分之九十且不得结露，海拔不超过两千米；机身防护等级为IP50，可以防尘但不具备防水能力，户外挂测必须另加遮蔽措施。无线功能使用蓝牙2.4 GHz ISM频段以及802.11b/g/n与802.11a/n模块，在屏蔽机房或禁用无线的场所应改用以太网或本地导出方式取数。长时间记录前建议确认内置四吉字节闪存的剩余空间，并妥善固定线缆，避免拉扯导致数据中断。此外柔性探测组件应避免过度弯折，测试完成后先断开电流回路再拆电压夹，确保全过程操作安全。搬运时应利用坚固外壳与随机支架承托机身，避免七英寸触摸屏直接受压，运输与暂存期间也要注意温度不要低于负二十摄氏度。

Mavowatt 230遵循的核心标准是IEC 61000-4-30 Ed. 3 Class A，这意味着它的测量方法、时间聚合方式与不确定度都达到最高等级要求，所记录的数据被视为具有法律认可的测量结果。在此基础上，仪器还对应EN 50160关于公用电网电压特性的评估框架，可直接给出电压偏差、频率、谐波、闪变等项目是否落在允许范围之内的结论。谐波与间谐波测量遵循IEC 61000-4-7的算法要求，闪变指标按IEC 61000-4-15计算，事件分类与统计口径参照IEEE 1159，谐波限值评估可对照IEEE 519，闪变评估可对照IEEE 1453。这样一套标准组合意味着同一台仪器能同时服务于欧洲体系与北美体系的报告需求，跨国项目无须更换设备。安全侧标称1000 V CAT III与600 V CAT IV等级，电压测量输入上限为一千伏有效值，安装类别III、污染等级二，允许工作海拔不超过两千米。需要出具正式结论时，可先用自动报告功能生成标准模板文件，再通过Dran-View 7软件补充波形与统计图表。由于Class A等级对时钟精度和数据完整性有明确约束，实际记录时应把GPS或NT
