斯洛文尼亚Iskra MC350电能质量分析仪

Iskra MC350电能质量分析仪提供隔离型串行接口与本地接口两类通道，可灵活接入监控系统。RS485 与 RS232 为隔离型，最高波特率达 115200 比特每秒，采用 Modbus RTU 或 DNP3 协议，网络型连接时最大线缆长度可达一千米，适合配电室内多点组网。 M-Bus 接口同为网络型连接，绝缘等级为二类防护、两千五百伏交流真有效值耐压一分钟，波特率在 300 到 9600 波特之间，最大线缆长度一千米，常用于能耗计量数据的集中抄收。标准 USB2.0 接口为直连方式，最大线缆长度五米，用于连接计算机或控制器。 需要特别注意的是，维护 USB 接口仅具备基础绝缘，只能在仪表已断开辅助电源并断开测量输入的情况下使用，否则存在安全风险。日常组网优先使用隔离型 RS485，既能保证电气隔离，也能支持较长距离传输；RS485 与 M-Bus 最大线缆长度均为一千米，可覆盖整座厂房或一栋楼宇的配电间，而本地 USB 只适合五米以内的现场调试。通信参数与测点表都在 MiQen 软件里整定。

Iskra MC350电能质量分析仪可选交流供电或通用宽范围供电两种方案，宽范围版本能适应波动较大的辅助电源，适合供电条件不稳定的现场或移动设施。仪表的电压与电流输入采用自动量程，额定电流十二点五安、额定电压六百伏相零，接入不同等级回路时不必更换硬件或重新跳线。 显示部分为带背光的图形液晶屏，分辨率一百二十八乘六十四点阵，在光线较暗的配电室内也能清楚读数。屏幕显示哪些测量参数可由用户自行定义，把最关心的几项放在首页，减少翻页次数。界面支持多语言，便于不同地区的人员操作。 配置工作通过 MiQen 计算机软件完成，借助通信接口即可实现便捷的整定与读取，多台仪表的参数也能批量下发；现场若只需快速配置，可使用维护 USB 接口，该接口无需外接辅助电源，但必须注意它只有基础绝缘，操作时仪表应已断开辅助电源与测量输入。日常巡检则直接在屏上抄读，屏幕参数可按需排列，免去翻菜单的麻烦，适合值班人员快速掌握回路运行状态。

Iskra MC350电能质量分析仪最突出的优势是把监测与计量合并在一台仪表里，其有功电能准确度达到 0.5S 级，电压、电流、功率等量的准确度等级为 0.5 级，能够直接承担内部核算与分摊统计，而不只是提供趋势参考。 它可以像电能表一样在四个象限内计量，分别累计正向与反向、有功与无功电能，并支持四套费率，适合分时核算。功率方向数据兼容 ANSI 三十二号功能码，对于装有余热发电、光伏或回馈型负载的场合，可以清楚区分用电与返送电。 仪表内置四个电能计数器与八兆字节闪存，测量数据与报警事件都带时间戳保存，历史可追溯，既便于月度核算，也能为能耗分析提供连续的原始记录。用户可自定义屏幕显示哪些参数，同时通过隔离型串行接口把数据上送到监控系统，一台设备即可覆盖抄表、监视与越限判断三项工作，减少柜内器件数量与布线量，也避免了多套装置之间数据口径不一致的问题。

判断过压欠压与过载，依靠的是 Iskra MC350电能质量分析仪持续监视电压、电流、频率与功率等实时量，并与预设的限值相比较。一旦越过阈值，报警功能会立即检出并将状态送到数字输出或机电继电器，实现就地声光提示或驱动上级回路动作。 这种方式比人工巡检可靠得多，因为异常往往只在几秒到几分钟内出现，值班人员未必能碰上。仪表会把越限事件连同时间戳写入八兆字节存储器，事后可以还原异常发生的准确时刻、持续时长以及当时的幅值，为分析原因提供直接证据。 具体可配置的场景包括二次侧的过压与欠压、过频与欠频以及过载保护。实际使用时，建议把限值设在设备额定值之内并留出合理余量，同时为不同参数分配不同的输出通道，这样在收到报警时就能立刻分辨是哪一类异常，缩短排查时间。若需要把事件同步到上位系统，可让继电器或集电极开路输出同时接入监控回路，八兆字节存储器中的时间戳记录则可作为事后复核的依据，帮助区分电网侧原因与厂内负荷原因。

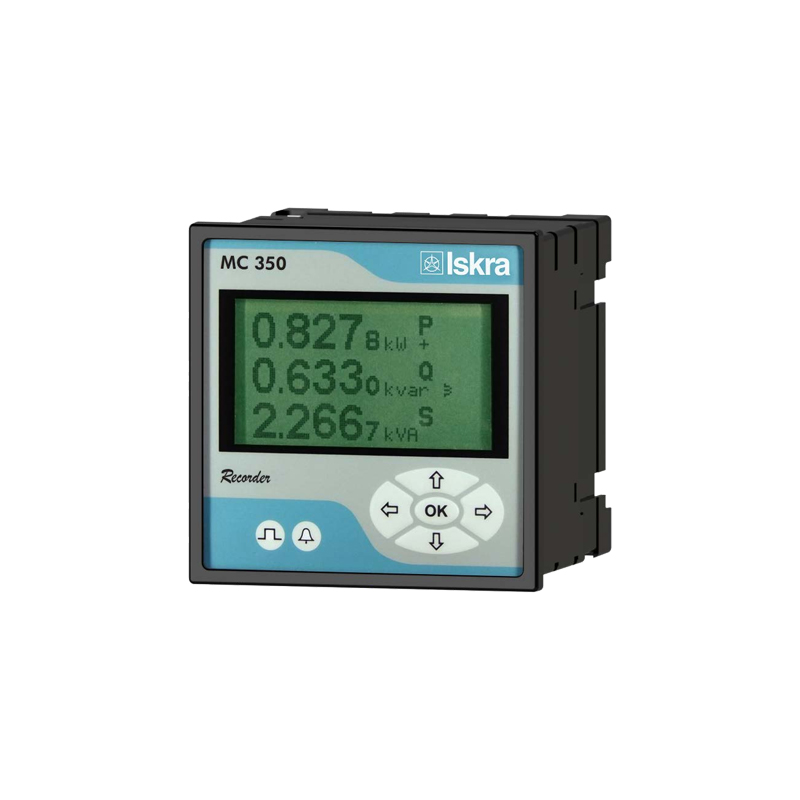

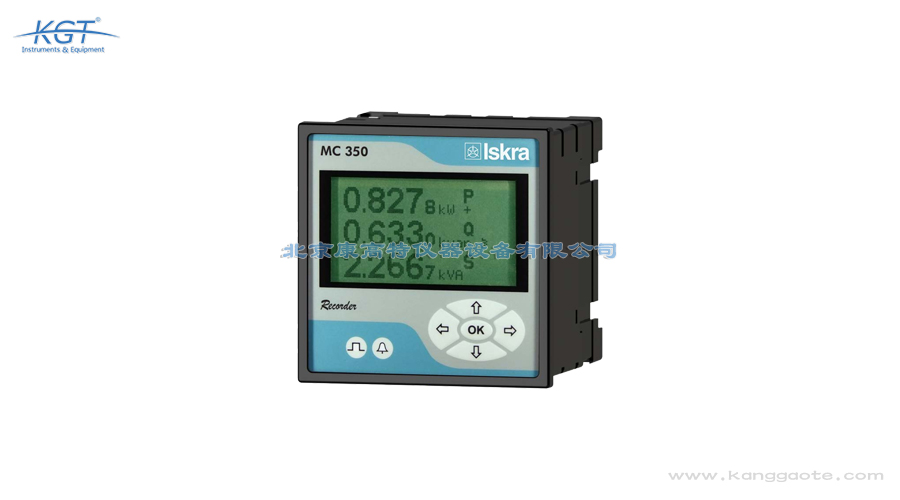

Iskra MC350电能质量分析仪是 Iskra 推出的 panel 式电力监测与计量仪表，用于单相和三相电力系统的电气量监测、电能计量与越限报警，通常固定安装在配电柜、开关柜或计量屏的面板上长期运行。 它基于电压与电流信号的高速采样，由内置微处理器计算真有效值以及电压、电流、频率、功率、电能、功率因数、相位角等六十余项瞬时电气量，指标覆盖电流电压真有效值、有功无功视在功率、功率因数、四象限电能以及电压电流总谐波畸变。电压与电流采用自动量程，额定电流十二点五安、额定电压六百伏相零。 仪表的有功电能准确度达 0.5S 级，电压、电流、功率等测量准确度等级为 0.5 级，因此既能当作监测终端，也能承担内部核算用的计量任务。带背光的一百二十八乘六十四点阵图形液晶显示屏可自定义显示哪些参数，界面支持多语言，现场抄读和巡视都方便。配合八兆字节闪存与四个电能计数器，它可以长期留存带时间戳的历史，供后续统计与核对使用。

Iskra MC350电能质量分析仪全系可测量电压与电流的总谐波畸变，而各次谐波的分解能力只在高配的 MC350H 机型上提供，最高可测到三十一次谐波；最小值与最大值的统计功能同样仅 MC350H 具备。 这样的配置差异对应不同的使用目的：只关心畸变总量的场合，用总谐波畸变指标判断是否超标即可；需要定位畸变来源时，则必须能看到各次谐波的幅值分布，例如判断五次、七次是否偏高，才能把问题追溯到特定类型的整流设备。选型时应先明确是否需要频谱级数据。 谐波数据与越限判断可以联动：当总谐波畸变或某次谐波超过设定阈值时，仪表的报警功能会触发数字输出或继电器动作，实现就地提示或联动控制，不必等人工抄表后才发现问题。查看与导出这些数据时，可借助 RS485 或 M-Bus 组网上传，也可通过本地接口读取，配合 MiQen 软件生成曲线，便于判断畸变是持续存在还是只在特定负荷投运时段出现。

有。Iskra MC350电能质量分析仪可选热带环境版本，符合 DIN EN 40040 标准要求，适用于高温高湿气候条件下的长期运行；同时也提供通过法国船级社（必维国际检验集团 Bureau Veritas）认证的专用船用版本，可用于船舶电力系统的监测与计量。 这两类版本的存在说明该仪表的定位并不局限于普通工业配电：船用场合对振动、盐雾、温湿度循环和电磁环境都有额外要求，仪表需要在这些条件下保持 0.5S 级计量准确度与稳定的通信；热带版本则关注长期湿热环境下绝缘与材料的可靠性。 此外，供电方面可选交流供电或通用宽范围供电，配合十六赫兹到四百赫兹的频率测量范围，可适应船舶与部分特殊电源系统。实际项目选型时，应把使用环境、认证要求与供电条件一并写入技术条件，以便确定选用标准版本还是认证版本。若同时需要各次谐波数据，还应明确选择支持三十一次谐波的高配机型，因为普通版本的测量参数中并不包含各次谐波与最小值最大值统计。

Iskra MC350电能质量分析仪配备两个可选插槽，最多可安装四路输入输出，每个模块含两路，可选类型包括模拟输出、数字输出以及费率输入。数字输出既能作为电能脉冲输出，也可配置为报警输出，用于过程控制与联动。 机电继电器输出触点交流额定二百五十伏、最大开关电流一千毫安，直流额定二百五十伏、最大开关电流二百毫安，适合驱动中间继电器或指示灯；光耦集电极开路输出额定四十伏交直流、最大开关电流三十毫安，脉冲宽度可在二到一千毫秒之间编程，更适合接入计数器或控制器。脉冲输出最大为四千脉冲每小时、最小脉宽一百毫秒。 报警功能可快速检测参数越限并监视幅值，配合继电器实现告警通知，典型应用包括二次过压与欠压、过频与欠频以及过载保护。此外还有两路费率输入，可在四套费率之间切换，满足不同时段分别计量的需求。数字输入的额定电压为二百三十伏交直流正负百分之二十、七十五至一百一十伏交直流或二十四伏直流，导通与关断阈值分别为额定电压的百分之四十到一百二十与百分之零到十，接入外部无源触点时需注意匹配。

Iskra MC350电能质量分析仪按二类防护设计，耐压指标为六百伏真有效值对应过电压类别 II、三百伏真有效值对应过电压类别 III，污染等级二级，符合 EN 61010-1 测量与实验室用设备的安全要求。选型安装时应让实际接入回路的过电压类别与仪表标称一致。 外壳采用 PC/ABS 材料，阻燃等级达到 UL94 V-0 自熄级别。防护方面，前面板为 IP52，接线端子本身为 IP00，加装保护盖板后整体可达 IP20，符合 EN 60529 的规定。这意味着端子侧不具备防尘防水能力，安装时必须依靠柜体或加装盖板来保证安全间距，不能裸露使用。 通信侧的绝缘也有明确规定：RS485 为二类防护、三千五百伏交流真有效值耐压一分钟，M-Bus 为二类防护、两千五百伏耐压一分钟，标准 USB 为二类防护、三千五百伏耐压一分钟，而维护 USB 仅一类防护、两千二百伏，且只能在断电断输入时使用。继电器输出侧线圈与触点之间耐压为四千伏交流真有效值，触点之间为一千伏，设计控制回路时应按这些数值校核隔离距离，避免把不同电压等级的回路混接在同一模块上。

Iskra MC350电能质量分析仪的工作原理是对电压与电流通道进行高速同步采样，再由内置微处理器按定义式逐项运算，而不是靠模拟电路近似，因此得到的是真有效值而非平均值折算值。 有了逐点的电压电流瞬时值，仪表就能算出有功功率、无功功率、视在功率与功率因数，并对时间积分得到四象限电能，用法与电能表一致，还能按四套费率分别累计。功率带有方向信息，可识别电能是流入还是流出，兼容 ANSI 三十二号功能码的功率方向逻辑，这对有自备电源或回馈负荷的场合很重要。 频率测量范围宽达十六赫兹到四百赫兹，除工频系统外也能覆盖部分中频与特殊电源。所有计算结果连同时间戳写入八兆字节闪存，形成可追溯的历史记录，既能查看当前值也能回放过去的变化过程；维护用的设置与读数则通过 MiQen 计算机软件完成，参数配置与批量下发都比较简便，不必逐台在面板上按键整定。
