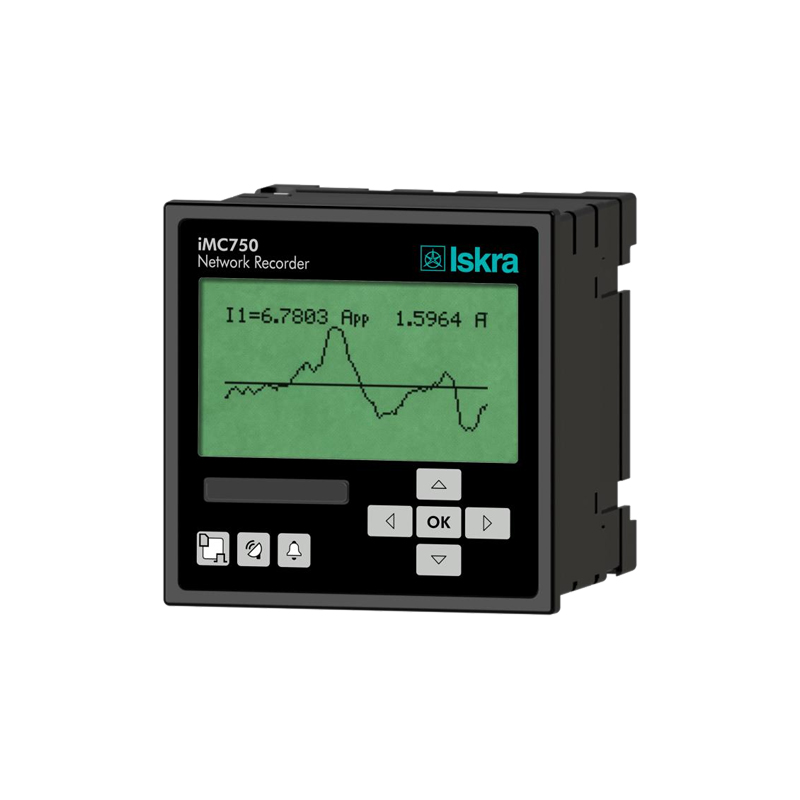

斯洛文尼亚Iskra MC750电能质量分析仪

品牌：斯洛文尼亚Iskra
分类：电能质量分析
应用领域：电网，电厂，其他，
测试对象：
国际标准：
国家标准：
产品文档：

联系方式：010-68460051
Tel：13520131150

立即询价

斯洛文尼亚 Iskra MC750 电能质量分析仪适用于单相、三相电网持续监测与数据分析，符合 EN 61557‑12 标准，可测量 140 余种电气参数，*捕捉 63 次谐波。设备内置存储器保存测量数据与告警事件，搭载多路通信接口并支持 NTP 时间同步，配备丰富 I/O 端口，可选 EX104 扩展单元，96mm 盘面安装，搭配 MiQen 软件，助力配电系统电能监测与电网扰动溯源分析。

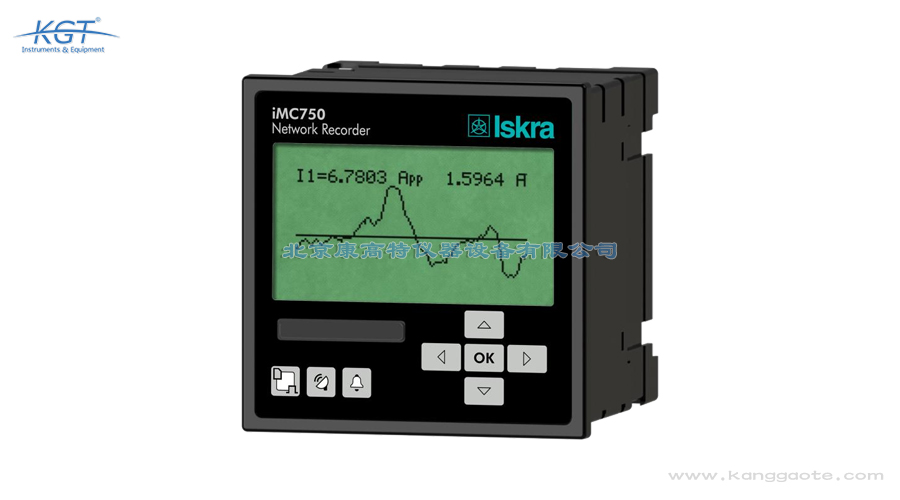

斯洛文尼亚Iskra MC750电能质量分析仪产品介绍
MC750电能质量分析仪用于单相或三相电网的持续监测、测量与分析。
仪表采用电压、电流信号高速采样原理测量真有效值。内置微处理器从采样信号计算各类测量量：电压、电流、频率、电能、功率、功率因数、总谐波畸变率、相位角等。
MC750电能质量分析仪测量性能满足 EN 61557‑12 法规标准。
全部测量数据与报警事件均可本地存储于内部存储器。通过 RS232/RS485、以太网或 USB 通信接口，可完成仪表配置、读取测量值、下载存储数据。

产品特性
- 可测量 140 余种参量瞬时值，包含谐波、电力线载波电压、不平衡度等。
- 符合 EN 61557‑12 标准，S 级（0.2%）测量精度。
- 四象限电能测量；有功电能精度 0.5S 或 0.2S；配备 8 个可编程电能计数器，支持* 4 种费率、费率时钟等功能。
- 3 路电流通道、4 路电压通道自动量程选择（* 12.5A、1000V 真有效值），采样率 32kHz。
- 内部存储器可记录全部测量参数，包含* 63 次电压、电流谐波；支持 32 路可配置报警、异常事件与电能质量报告。
- 在不同时间间隔（1 个周期‑256 个周期）内可采集 40 组最小值、*值。
- 频率测量范围：16Hz‑400Hz。
- * 3 个独立通信端口（RS232/RS485 * 115200bit/s、以太网、USB2.0）。
- 支持 MODBUS、DNP3 通信协议。
- 支持 NTP 网络实时时间同步。
- * 4 路输入输出（模拟量输入 / 输出、数字量输入 / 输出、报警 / 看门狗输出、脉冲输入 / 输出、费率输入）。
- 多语言界面支持。
- 通用型供电电源。
- 96mm 方形盘面安装。
- 配套易用的参数设置与数据分析软件 MiQen。
- 可配 EX104 扩展单元，提供 4 路可配置模拟输出（0.4‑20mA 直流、0‑10V 直流）。

应用及优势
MC750电能质量分析仪用于三相配电系统电参量的监测、测量与记录。
整套系统安装前*工作是确定关键测量点位。本设备不能消除电网扰动，但可帮助定位扰动来源，分析扰动带来的影响。实现该功能需要整套系统协同：多台时间同步仪表采集大量测量参数。

斯洛文尼亚Iskra MC750电能质量分析仪技术参数

测量输入

标称频率

50Hz、60Hz

测量频率范围

16Hz‑400Hz

电压测量

通道数

4 路 (1)

同步最小电压

1V 真有效值

标称值 Un

相‑地 500V；线‑线 866V

连续最大测量值

相‑地 600V；线‑线 1000V

最大耐受电压

1.2×Un 长期；2×Un，10 秒短时

每相功耗

< U² /4.2MΩ

输入阻抗

每相 4.2MΩ

(1) 第 4 通道用于测量地‑中性电压

电流测量

通道数

3 路

采样率

32kHz

标称电流 Inom

1A、5A

最大测量电流 (I1‑I3)

12.5A 正弦

热耐受最大电流

≤300A，1 秒；15A 长期连续

每相功耗

< I² ×0.01Ω

参考条件基础精度，精度为被测读数百分比，特殊标注除外。

测量参量

精度等级

依据标准

相‑地、相‑相电压

0.2 级

EN 61557‑12

电流

0.2 级

EN 61557‑12

有功功率（In=5A）

0.2 级

EN 61557‑12

有功功率（In=1A）

0.5 级

EN 61557‑12

有功电能

0.5S 级

EN 62053‑22

无功电能

1 级

EN 62053‑24

频率

0.02 A 级

EN 61557‑12

功率因数 PF

0.5 级

EN 61557‑12

电压总谐波畸变 THD‑U

0.3 I/A 级

EN 61557‑12

电流总谐波畸变 THD‑I

0.3 级

EN 61557‑12

实时时钟 RTC

< ±1 秒 / 天

IEC 61000‑4‑30

模拟输入
三种模拟输入，采集外部传感器直流低压信号；MiQen 软件设置换算系数、指数、物理单位，用于温度、压力、风速等外部信号采集。

直流电流输入
标称量程	‑20mA ~ 0 ~ +20mA（允许 ±20%）
输入电阻	20Ω
精度	量程的 0.5%
温漂	0.01% /℃
转换分辨率	16 位 Σ‑Δ，内部基准
输入模式	单端输入

直流电压输入
标称量程	‑10V ~0~+10V（允许 ±20%）
输入电阻	100kΩ
精度	量程的 0.5%
温漂	0.01% /℃
转换分辨率	16 位 Σ‑Δ，内部基准
输入模式	单端输入

电阻（温度）输入	低量程*	高量程*
量程	0‑200Ω（最大 400Ω）PT100（‑200~850℃）	0‑2kΩ（最大 4kΩ）PT1000（‑200~850℃）
接线	两线制	两线制
精度	量程的 0.5%	量程的 0.5%
分辨率	16 位 Σ‑Δ	16 位 Σ‑Δ
模式	单端输入	单端输入
* 高低量程、物理量（电阻 / 温度）在 MiQen 软件配置

模拟输出

输出范围

0‑20mA

精度

量程 0.5%

最大负载

150Ω

线性方式

线性、二次曲线

折点数量

5 个

输出限值

标称的 ±120%

响应时间

取决于平均设置 0.1‑5s

残余纹波

<1% 峰峰值

数字输入
用途：费率输入、脉冲输入、通用数字输入

费率输入
每模块通道数	2 路
额定电压	5‑48V 交直流；110V (±20%) 交直流
频率范围	45‑65Hz

脉冲输入
每模块通道数	2 路
额定电压	5‑48V 直流 (±20%)
最大电流	8mA（48V 直流 + 20%）
最小脉冲宽度	0.5ms
最小脉冲周期	2ms
导通阈值	额定电压 40‑120%

通用数字输入
每模块通道数	2 路
额定电压	5‑48V 交直流 /110V (±20%) 交直流 /230V (±20%) 交直流，取决于硬件

数字输出

1）普通继电器输出

每模块通道数

2 路

用途

报警输出、通用输出、脉冲输出、看门狗状态输出

额定电压最大开关电流

230V 交直流 ±20%，最大 1000mA

接触电阻

≤100mΩ（100mA，24V）

脉冲输出

最高 4000 脉冲 / 小时；最小脉宽 100ms

2）双稳态继电器输出

每模块通道数

1 路

用途

报警、通用输出

最大切换功率

40VA

额定电压

230V 交直流 ±20% 最大

最大电流

1000mA

接触电阻

≤100mΩ（100mA，24V）

3）光耦集电极开路输出（脉冲输出）

每模块通道数

2 路

用途

脉冲输出

额定电压

40V 交直流

最大电流

30mA，导通电阻最大 8Ω

脉冲宽度

可编程 2ms‑999ms

4）看门狗状态输出

数量

1 路看门狗 + 1 路继电器

正常状态

继电器导通

故障检测延时

约 1.5s

额定电压

230V 交直流 ±20% 最大

最大开关电流

1000mA

接触电阻

≤100mΩ（100mA，24V）

电源通用电源（CAT III 300V）

交流标称电压

48V‑276V

交流频率

40‑65Hz

直流标称电压

20V‑300V

整机最大功耗（全部 I/O 启用）

<8VA

上电冲击电流

<20A，1ms

交流电源选型（CAT III 300V）

额定交流电压

110V /230V /400V

频率

40‑65Hz

最大功耗（全部 I/O 启用）

<8VA

安全特性
防护等级 II；功能接地端子必须可靠接地！
电压输入高阻抗；I/O 端口、通信端口双重绝缘；污染等级。
耐压：辅助电源对 SELV 电路 3.51kV 真有效值；其余回路对功能地。
外壳防护：带存储卡保护盖前面板 IP40；后盖装好后背面 IP20。

机械参数

尺寸

96mm×96mm×96.5mm

安装方式

盘面开孔 96×96mm 嵌入式安装

外壳材质

PC/ABS

阻燃等级

UL94 V‑0

重量

550g

环境条件

工作温度

K55 温度等级，‑10℃~+55℃

工作湿度

≤75% RH 无凝露

存储运输最大湿度

≤90% RH 无凝露

温漂

±20ppm/K（10V‑600V，0.05A‑10A，‑30~+70℃）
