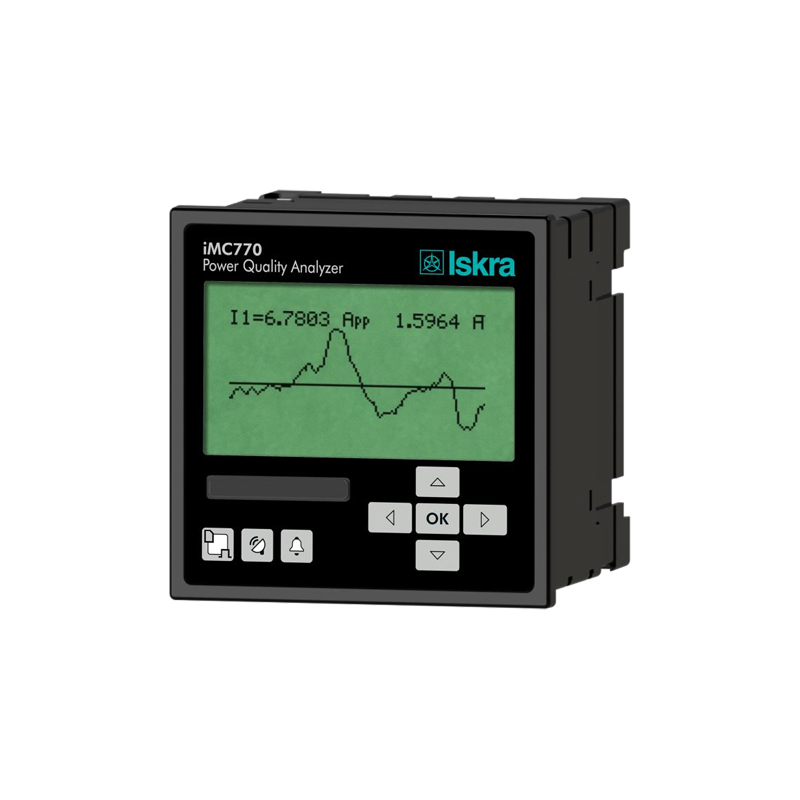

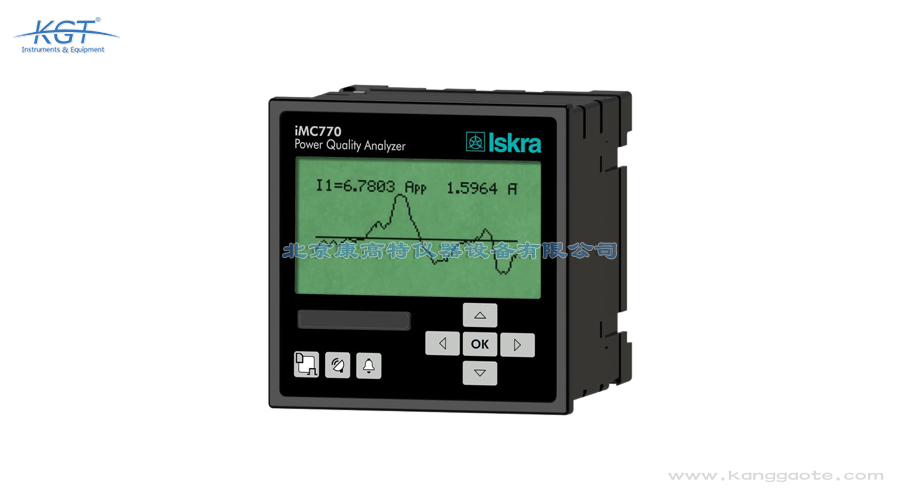

斯洛文尼亚Iskra iMC770电能质量分析仪

Iskra MC770 的测量方法完全遵循 EN 61000-4-30 法规标准，并达到该标准的 A 类要求，对应 0.1% 的测量精度等级，这意味着电压有效值、频率、闪变、不平衡等量的算法与统计口径都与标准定义严格一致，不同厂家、不同站点的数据可以直接横向比较，也能作为供电质量争议的技术依据。 具体精度指标方面，相电压与线电压为 0.1 级，电流为 0.1 级，依据 EN 61557-12；有功功率在 In 为 5 安时为 0.2 级、In 为 1 安时为 0.5 级；有功电能为 0.2S 级，依据 EN 62053-22；无功电能为 0.5S 级，依据 EN 62053-24；频率达到 0.02 的 A 类水平；功率因数为 0.5 级；电压与电流总谐波畸变均为 0.3 级。 实时时钟的准确度优于 ±1 秒每天，这一点对 A 类设备同样关键，因为事件排序依赖准确时标。在稳定性上，电压与电流的温漂为 ±20 ppm/K，覆盖 10 V 至 600 V、0.05 A 至 10 A 的量段，环境温度在 -30 ℃ 至 70 ℃ 范围内变化时读数漂移很小。 采样端采用 32 千赫兹采样速率，

Iskra MC770 有 4 路电压通道和 3 路电流通道，电压的第 4 通道专门用于测量地-中性电压，因此在三相四线系统中可以同时观察三相电压与零地电压，便于分析不平衡与零序问题。 电压侧的标称值为 500 伏相-中性、866 伏线-线，连续最大测量可达 600 伏相-中性、1000 伏线-线；耐受能力为长期 1.2 倍标称电压、短时 10 秒 2 倍标称电压。同步所需的最小电压为 1 伏真有效值，每相输入阻抗 4.2 兆欧，对被测回路的负载效应很小。 电流侧标称为 1 安或 5 安，最大测量 12.5 安正弦有效值，热耐受能力为 1 秒 300 安、长期 15 安。通道具备自动量程选择功能，现场调整互感器变比时不必更换硬件。 接线时还要注意安全规范：电源为通用电源，交流 48 至 276 伏、直流 20 至 300 伏、频率 40 至 65 赫兹，属于 CAT III 300 V；防护等级为 II 级，功能接地端子必须可靠接大地；I/O 与通信端口为双重绝缘；带存储卡保护盖板的前面板防护等级为 IP40，后盖装好后为 IP20。由于电流输入标称为 1 安或 5 安，现场必须经电流

Iskra MC770 可测量 140 种以上的瞬时参数，覆盖范围远超常规的电量表计。除电压、电流、功率、功率因数、频率之外，还包括谐波、闪变、电力线载波信号电压、不平衡度等电能质量专属量，并且支持四象限电能测量，既能看输入也能看反向送出，适合有分布式电源并网的场合。 谐波方面，仪器可测量至 63 次谐波，内部存储器会记录全部测量参数，其中就包含电压与电流各自的 63 次谐波数据。配合 32 千赫兹的采样速率和 0.3 级的谐波畸变精度，足以支撑对变频器、整流器、电弧类负荷产生的畸变做定量分析。 在统计方式上，仪器可在 1 个周期至 256 个周期的不同时间间隔内采集 40 组最小值与最大值，既能观察极快速的波动，也能做长周期的趋势统计。频率测量范围为 16 赫兹至 400 赫兹，因此不仅适用于 50 赫兹、60 赫兹工频系统，也可用于部分特殊频率场合。 此外，设备配置了 8 个可编程电能计数器，支持最多 4 种费率与费率时钟，可把能耗统计与峰谷时段直接关联起来。

Iskra MC770 提供最多 3 个独立通信端口，接口类型包括 RS232/RS485（最高 115200 比特每秒）、以太网和 USB2.0，可同时满足不同层级的联网需求：本地调试用 USB，近距离串行链路用 RS485，远距离上传用以太网。 协议方面支持 MODBUS 与 DNP3，前者在电力自动化与楼控系统中应用最广，后者多见于电力行业的远动与配电自动化系统，因此设备既能接入工业监控系统，也能进入电力企业的主站体系。此外还有一个附加通信端口 COM2 可作为第二路通道。 设备还支持 NTP 网络时间同步，这对多站点部署非常关键：只有各台仪表的时间一致，才能把不同地点记录到的同一次扰动按时间轴对齐，进而判断扰动是从上游传来还是由下游某条馈线引起。 工程实施时，通常的做法是以太网口作为主通道长期在线，RS485 作为备用或接入本地串口设备，USB 用于现场临时下载；数据既可以为主站实时读取，也可以先存在本机、定期导出到存储卡后再做集中分析。

电网扰动的定位本质上是一个时间排序问题：同一个暂降或谐波突变会在上游与下游同时被观测到，只有把各测点记录的时间戳对齐，才能判断扰动是从哪一侧开始传播。Iskra MC770 内置高精度实时时钟，并支持 NTP 网络时间同步，正是为了满足这一要求。 该仪表实时时钟的准确度优于 ±1 秒每天，符合 EN 61000-4-30 对时基的要求。配合 NTP 同步，多台异地设备的测量数据都会带有准确时间戳，长期运行也不会因为各自时钟漂移而失去可比性。 需要明确的是，单台设备无法完成溯源。该设备本身不能消除电网扰动，但可以协助定位扰动源头与影响。要具备溯源能力，必须使用整套系统：在关键测量点位部署多台时间同步的仪表，采集同样丰富的测量参数，再统一读取实时数据与历史记录，才能完整掌握整个电力系统的运行状态。 因此在项目规划阶段，确定关键测量点位是首要工作，之后再按点位配置设备数量与通信方式，最后统一校时并设定一致的参数记录间隔。

Iskra MC770 内置了 EN 50160:2011 的评估逻辑，能够依据欧洲供电质量标准对采集到的参数做评估分析，并自动生成报告。也就是说，评估不是靠人工在表格里逐项比对，而是由仪表按标准规定的统计周期与限值完成判定，再输出结论。 评估所依据的数据全部来自本机内部存储器。设备会持续记录全部测量参数、每周电能质量报告以及告警信息，这些结果既保存在本机，也可以导出到存储卡，或通过通信接口读取后开展后期分析，报告因此可以按月、按季度归档。 判读报告时，建议关注三类内容：一是各参数是否超出标准限值以及超出的持续时间；二是事件与告警的时间分布，看是否集中在某个生产班次或某种操作之后；三是与历史周期的对比，判断供电质量是持续恶化还是偶发波动。 配套的 MiQen 软件承担设置与数据分析工作，用它配置好测量参数与限值之后，评估与报告生成即可自动进行，适合公用事业按标准做质量评估，也适合工业现场自行监测供电电能质量。

Iskra MC770 带有 2 个 I/O 插槽，可选模块类型丰富：继电器输出模块每块提供 2 路继电器，额定 230 伏交直流、最大开关电流 1000 毫安，可用于告警输出、通用数字输出或脉冲输出；模拟输出模块提供 2 路 20 毫安输出；另有模拟输入、脉冲输入输出、双稳态数字输出、数字输入输出、费率输入、看门狗状态输出等选择，最多可配 4 路输入输出。 看门狗输出是一个实用功能：它为 1 路看门狗加 1 路继电器，正常工作时继电器闭合，检测到故障后延时约 1.5 秒动作，可用来监视仪表自身是否死机，这在无人值守站点很有价值。脉冲输出为光耦集电极开路形式，2 通道、额定 40 伏交直流、脉宽可在 2 至 999 毫秒之间编程，适合接远传电能脉冲。 EX104 扩展单元则提供 4 路可配置模拟输出，输出形式为 0.4 至 20 毫安直流或 0 至 10 伏直流，可把仪表测得的功率、电流等实时量转换成标准工业信号送给 PLC 或记录仪。 模拟输入侧可采集外部传感器的低压直流信号，直流电流量程 -20 至 +20 毫安、直流电压量程 -10 至 +10 伏，均为 16 位 Σ-Δ 转换、

Iskra MC770（也称 iMC770）是一款固定安装的电能质量监测仪，最常见的安装位置是中小型工商业用户的公共连接点，也就是供电企业与用户责任分界的 PCC 点位，用来长期监测供电侧送来的电压质量。另一个典型位置是中低压馈线，通过记录与识别用户侧引起的电网扰动，判断扰动的来源与影响范围。 之所以强调安装点位的选择，是因为设备本身并不能消除电网扰动，它的作用是协助定位扰动源头并量化影响。要实现溯源，需要一套系统：在电网的关键节点各装一台时间同步的仪表，采集同样丰富的测量参数，再把多台设备的实时数据与历史记录放在一起比对。 从应用链条看，该仪器覆盖新能源发电、输电、配电直至终端用户这条完整链路。终端用户受电压质量不良的影响最为显著，缺少监测往往表现为不明原因的生产故障、设备异常甚至设备损坏，因此在终端侧布点同样有价值。 设备采用 96 毫米方形盘面安装，开孔尺寸为 96×96×96.5 毫米，重量 550 克，外壳为 PC/ABS 材料并达到 UL94 V-0 阻燃等级，可以直接嵌入配电柜面板，适合长期无人值守运行。

Iskra MC770 支持 32 路可配置告警，用户可以针对电压偏差、谐波畸变、不平衡度、频率越限等不同参数分别设定触发条件，并指定每路告警的动作方式，例如驱动继电器输出、产生记录条目或在通信端口上送出状态位。 事件与告警数据会与全部测量参数一起写入本机内部存储器，同时每周电能质量报告也会一并保存，便于事后回溯。存储的数据可导出至存储卡，也可以通过以太网、RS232/RS485 或 USB2.0 接口读取，在 MiQen 软件中集中分析。 配置思路上，建议先按标准限值设一层基础告警，再按现场设备的敏感程度设一层预警。基础告警用于判断是否违反供电质量标准，预警则可以在问题影响生产之前给出提示，例如把电压暂降的触发阈值设在敏感设备的耐受水平之下。 在统计尺度上，仪器可在 1 个周期至 256 个周期的时间间隔内采集 40 组最小值与最大值，因此告警既可以针对瞬时越限，也可以针对一段时间的累积趋势。配合看门狗状态输出，还能监视仪表自身运行状态，避免因为设备故障而漏记事件。

Iskra MC770 采用 96×96 毫米的方形盘面安装形式，机身深度 96.5 毫米，重量 550 克，外壳材料为 PC/ABS 并达到 UL94 V-0 阻燃等级，可以直接安装在标准配电柜面板开孔上，替换常规盘面仪表时无需另外改造柜体。 供电采用通用电源设计，交流 48 至 276 伏、直流 20 至 300 伏、频率 40 至 65 赫兹，也可选择 110 伏、230 伏、400 伏的交流版本。整机在带全部 I/O 的情况下最大功耗小于 8 伏安，上电冲击电流小于 20 安并持续 1 毫秒，对辅助电源的要求很低。测量类别为 CAT III 300 V。 环境适应性方面，温度等级为 K55，工作温度范围 -10 至 +55 ℃，湿度不超过 75% 相对湿度且无凝露，储运条件下湿度可至 90% 相对湿度且无凝露，因此适合大多数室内配电室与户外箱变内的安装环境。 防护与绝缘同样规范：防护等级 II，功能接地端子必须接大地，电压输入为高阻抗，I/O 与通信端口双重绝缘，辅助电源对 SELV 电路的试验耐压为 3.51 千伏有效值。界面支持多语言，现场调试时可按操作人员习惯切换。所有这
