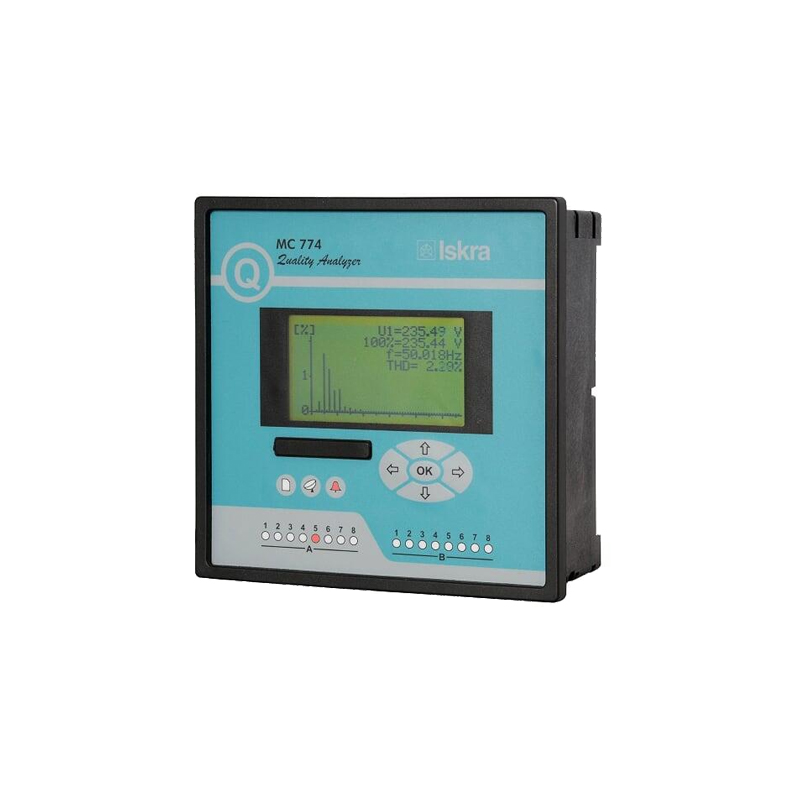

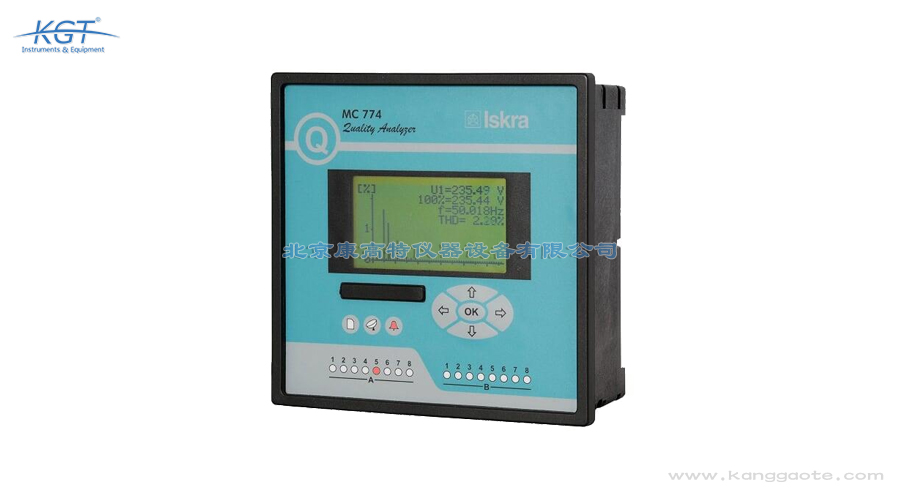

斯洛文尼亚Iskra MC774电能质量分析仪

Iskra MC774电能质量分析仪配备三路相互独立的通信端口，分别为串行接口（RS232/RS485，最高 115200 比特每秒）、以太网以及 USB2.0，协议支持 MODBUS 与 DNP3。三路端口独立意味着可以在不影响主站轮询的情况下，同时用本地接口做维护与数据导出。 时间同步方面，仪表支持 GPS、IRIG-B（包括调制型与数字型）以及 NTP 三种方式，配合误差小于每天±1 秒的内置实时时钟，保证分散安装的设备拥有统一时间基准。这一点对多测点系统至关重要：只有时间戳对齐，才能根据各点记录的先后顺序判断扰动是从上级电网传入，还是由下游负荷产生。 数据可以保存在内部存储器，导出到存储卡，或通过通信接口读取。借助 MiSMART 平台的数据采集器，还能以推送机制自动采集全部预设参数并存入数据库，同时每台设备本地保留一份备份，便于后期分析。数据库以 XML 格式记录，可用平台客户端或第三方软件以表格、图表形式查询，除电气量外也保存温度、压力、风速等物理量以及带时间戳的详细事件日志，构成完整的运行档案。

用 Iskra MC774电能质量分析仪追溯扰动来源，核心方法是多测点同步记录加时间轴比对。仪表内置实时时钟误差小于每天±1 秒，可通过 GPS、IRIG-B 或 NTP 统一对时，因此分散在变电站、馈线与用户公共连接点的设备，其事件日志具有可比的时间坐标。 具体做法是：在各测点预设相同的测量参数与告警阈值，仪表把异常事件连同三十二个可配置告警记录保存在本地，同时 MiSMART 数据采集器以推送机制把数据集中到数据库。若某一扰动在上级测点先出现、下级测点后出现，则来源在上游；反之则来自本侧负荷。谐波频谱与最小最大值统计还能进一步指认是哪一类设备。 需要提醒的是，该仪表本身不能消除扰动，它提供的是定位依据。要发挥价值，必须在系统部署前确定关键固定测量点，并让每台设备都接入时间同步，否则数据无法对齐，溯源也就无从谈起。实践中还建议把三十二个可配置告警的阈值统一设置，使各测点对同一现象的响应一致，这样在数据库中筛选事件时才能得到可比的记录集合。

安装 Iskra MC774电能质量分析仪首先要确认盘面开孔与仪表尺寸匹配：外形为 144×144×100 毫米的一百四十四毫米方形盘面安装方式，外壳为 PC/ABS 材料，阻燃等级 UL94 V-0。前面板防护等级 IP40，因此应装在室内柜体上，环境湿度不超过百分之九十且不得凝露。 接线时要注意电压通道与电流通道的对应关系，第四路电压专用于地-中性电压，不要当作普通相电压使用。电流输入标称 1 安或 5 安，必须与互感器二次侧一致；最大测量电流为 12.5 安正弦，短时可承受 300 安 1 秒，选型时应核对短路情况下的热稳定。电压侧过载能力为 1.2 倍长期、2 倍持续 10 秒。 供电属于 CAT III 300V 等级，标准版本交流 80 至 276 伏、直流 70 至 300 伏，可选低压版本交流 48 至 77 伏、直流 19 至 70 伏，两者整机功耗均小于 8 伏安，工作频率范围 40 至 65 赫兹。上电冲击电流小于 20 安持续 1 毫秒，配置电源回路时应予以考虑，避免与仪表共用同一支路的其他设备在上电瞬间被影响。此外，同步所需的最小输入电压为 1 伏有效值，被测

Iskra MC774电能质量分析仪达到 EN 61000-4-30 的 A 级测量要求，靠的是高采样率、宽动态输入与严格的量值溯源三方面的配合。它的四路电压与四路电流通道采样速率均达 31 千赫兹，能够忠实复现波形细节，为有效值、谐波与闪变算法提供足够的数据密度。 在基准条件下，相地电压与相相电压准确度为读数的±0.1%，电流同为±0.1%，五安输入时有功功率±0.2%、一安输入时±0.5%，频率±0.01 赫兹，功率因数±0.5%，电压与电流总谐波畸变均为±0.3%，各项均以 EN 61557-12 为依据。有功电能为 0.2S 级，符合 EN 62053-22；无功电能为 2 级，符合 EN 62053-23。 A 级还要求时间基准可靠，仪表内置实时时钟误差小于每天±1 秒，并支持 GPS、IRIG-B（调制型与数字型）以及 NTP 多种同步源，使分散安装的设备输出带精准时间戳的数据，跨测点比对才有意义。 达到 A 级的实际价值在于结论的公认性：供电方与用电方对同一现象往往各执一词，而按统一方法标准、以百分之零点一级准确度取得的记录可以直接作为判断依据，用于 EN 50160 符

Iskra MC774电能质量分析仪有 4 路电压输入与 4 路电流输入，均支持自动量程选择。第四路电压通道专门用于地-中性电压测量，这一设计便于直接评估中性线位移与不平衡情况。 电压侧标称值为相地 500 伏、相相 866 伏，连续最大测量可达相地 600 伏、相相 1000 伏；允许过载为 1.2 倍标称电压长期施加，2 倍标称电压可持续 10 秒。输入阻抗为每相 4.2 兆欧，每相功耗小于 U²除以 4.2 兆欧，同步所需的最小输入电压为 1 伏有效值。 电流侧标称值为 1 安与 5 安，前三路最大测量电流为 12.5 安正弦；热允许持续电流为 15 安连续，短时可承受 300 安达 1 秒，每相功耗小于 I²乘以 0.01 欧。测量频率范围宽至 16 赫兹到 400 赫兹，标称频率为 50 赫兹与 60 赫兹，因而除工频系统外也能用于部分中频电源与特殊场合。供电为通用电源，标准高压版本交流 80 至 276 伏、直流 70 至 300 伏，也可选低压版本，两者整机功耗都小于 8 伏安。电压与电流通道采样速率均为 31 千赫兹，保证波形细节不丢失。

Iskra MC774电能质量分析仪与同厂的盘面式监测仪表相比，定位明显更高：它面向长期在线的电能质量监测与合规评估，而后者更偏重日常的电气量监测与内部计量。具体差异体现在测量能力与数据深度两个方面。 在测量上，MC774 符合 EN 61000-4-30 的 A 级要求，准确度为百分之零点一级，通道采样速率达 31 千赫兹，可记录最高六十五次谐波并测量闪变、电力线载波信号电压；同时可测超过一百四十个瞬时参数，并依据 EN 50160 自动生成评估报告。它支持 GPS、IRIG-B 与 NTP 时间同步，具备三路独立通信端口和最多二十路输入输出。 在电能计量方面，MC774 为四象限测量，有功电能 0.2S 级、无功电能 2 级，配有八个可编程计数器与最多四套费率及费率时钟。此外它还有最多二十路输入输出，可实现模拟量输入输出、数字量输入输出、告警与看门狗输出、脉冲输入输出及费率输入，能够直接参与过程控制。这些能力使其适合作为公共连接点的监测主表，承担合规评估与扰动溯源任务，而只需日常抄表和越限提示的场合则无需如此高的配置。

Iskra MC774电能质量分析仪最常见的安装位置是中小型工商业用户的公共连接点，也就是供电方与用电方的责任分界处，用它可以判断电压质量问题来自电网侧还是用户侧。另一个典型位置是中低压馈线，用以监测和记录用户侧产生的各类扰动，包括非合规运行用户带来的影响。 仪表采用一百四十四毫米方形盘面安装，外形尺寸为 144×144×100 毫米，可直接替换同规格的盘面仪表，改造时不必重新开孔。前面板防护等级 IP40，适用于室内配电柜环境，环境湿度要求不高于百分之九十且无凝露。 在系统部署之前，确定关键固定测量点是必不可少的工作。只有在责任分界点与主要扰动源支路都布置了测点，并且各测点预设了相同的测量参数与时间同步方式，才能通过对比定位扰动方向，否则单点数据很难说清问题归属。安装时还需确认供电回路与仪表版本匹配：标准版本为交流 80 至 276 伏，若现场只有低压直流电源，则应选用低压版本。

Iskra MC774电能质量分析仪按照 EN 50160:2011 的要求，对持续采集的参数做统计与判定，并自动生成每周电能质量报告，无需人工逐项比对限值。能够自动出报告的前提是仪表长期在线并完整保存数据，短时抽检无法得到符合该标准口径的统计结论。 评估所依据的数据来自超过一百四十个瞬时参数的连续记录，包括电压有效值、频率、闪变、不平衡度、谐波与电力线载波信号电压等。所有测量数据、每周报告与告警信息都保存在设备内部存储器中，可导出至存储卡或通过以太网、串行接口、USB 等通信端口读取。 配合 MiSMART 软件平台，数据采集器以推送机制自动收集全部预设参数并存入数据库，数据库以 XML 格式记录，可通过客户端或第三方软件以表格和图表形式查询。数据库中还保存告警信息与带时间戳的详细事件日志，便于追溯每一次越限。需要注意的是，报告口径的有效性依赖连续记录，若中途断电或数据缺失，统计周期不完整，结论就难以用于正式的符合性判断。

Iskra MC774电能质量分析仪是 Iskra 用于电能质量长期在线监测的固定式仪表，监测范围覆盖电能生产、输电、配电直到终端用电的全链路，尤其关注新能源发电接入带来的扰动。它通常安装在中小型工商业用户的公共连接点，或者中低压馈线上，持续记录电压质量并留存证据。 设备可测量超过一百四十个瞬时参数，包含谐波、闪变、电力线载波信号电压与不平衡度等，并依据 EN 50160 对供电电能质量开展评估，自动生成每周报告。测量准确度符合 EN 61000-4-30 的 A 级要求，即百分之零点一级，这一点是它区别于普通监测仪表的关键。 需要明确的是，仪表本身并不能消除电网扰动，它的价值在于定位扰动来源与造成的影响。当供电电压缺少监测数据时，企业常会遇到不明原因的生产故障和设备异常，长期积累还可能损坏生产设备，而连续记录正是解决这类问题的前提。

Iskra MC774电能质量分析仪的内部存储器可记录最高六十五次的全部电压与电流谐波，覆盖常规工频系统需要关注的所有频次，也足以支撑电力线载波信号电压的测量。电压总谐波畸变与电流总谐波畸变的测量准确度均为±0.3%。 除谐波之外，仪表还能测量闪变、不平衡度和电力线载波信号电压等电能质量特征量，加上电压、电流、功率、电能、频率等基础量，合计超过一百四十个瞬时参数。对于最小值和最大值，可在 1 到 256 个周波的多种时间间隔下统计四十组数据，既能观察瞬时冲击，也能统计较长时间的极值。 这些数据连同三十二个可配置告警、异常事件与电能质量报告一并保存在内部存储器中，可导出至存储卡或通过通信接口读取。分析时把谐波频谱与事件日志对齐，就能看出畸变是在某台设备投运后出现的，还是随负荷周期变化。由于仪表的时间基准可由 GPS、IRIG-B 或 NTP 统一，不同测点的曲线可以放在同一时间轴上叠加，判断扰动传播方向时就有了客观依据。
